Arrow Storage Products Spacemaker PS43 Instructions for use
BUILDING DIMENSIONS
4’ x 3’
Nominal Size
Gloves must be worn
at all times to reduce
risk of injury!
Size rounded off to the nearest foot
* See Inside for Detailed Safety Information.
Owner’s Manual
& Assembly Guide
EN,FR,SP-01KY
732200122
†
Base
Size
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm
For proper base construction see page 11
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
Model No. PS43 CY43T21
OPTION-A OPTION-B
Patio Shed
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
CY43JB22
arrowshed.com
Visit our website for compatible accessories
FR,SP-02KY
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm
arrowshed.com
Visitez notre site Web pour des accessoires compatibles
arrowshed.com
Para accesorios compatibles, visite nuestro sitio web
3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
4
EN,FR,SP-05HN
• The best location is a level area with good drainage.
ASSEMBLY /
ASSEMBLAGE /
ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.

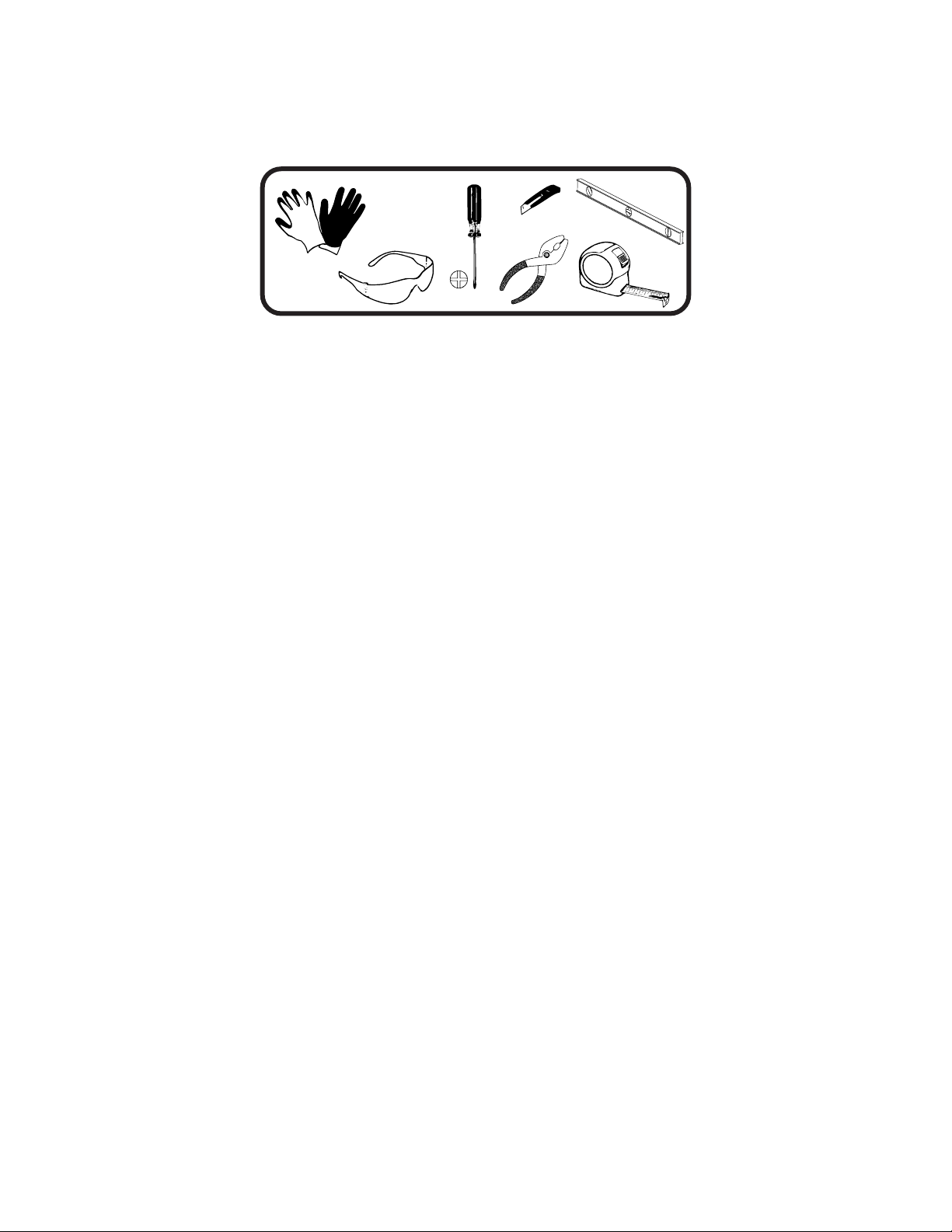

• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
5

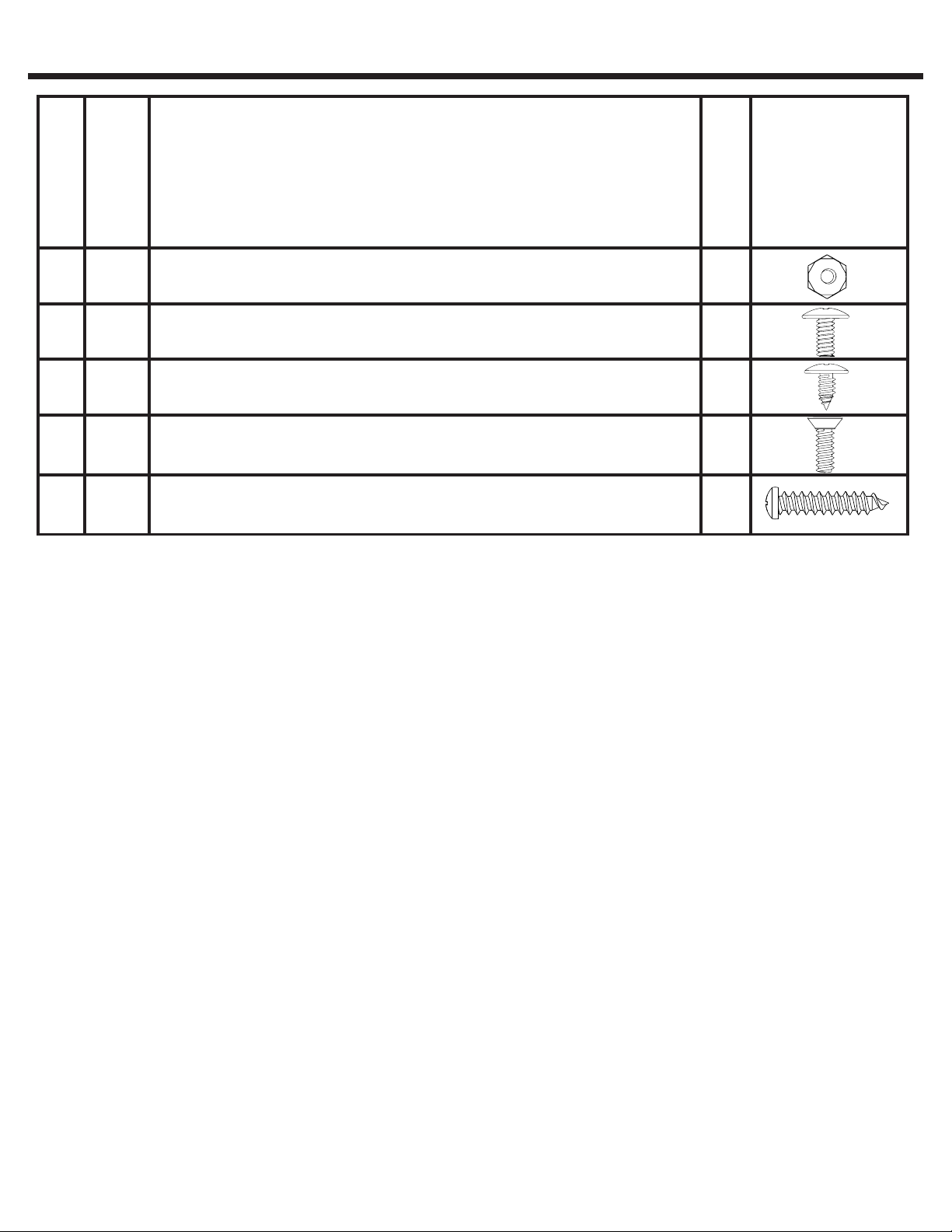

HARDWARE LIST EN,FR,SP-05KY
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 34
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) 22
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) 135
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
466783 Flat Head Bolt (#8-32 X 1/2) (13 mm) / Boulon à tête plate (#8-32 X 1/2)
(13 mm) / Perno de cabeza chata (N.º 8-32 x 1/2) (13 mm) 12
566692 Tapping Screw (#10ABx1) (25 mm) / Vis autotaraudeuse (#10ABx1) (25 mm)
/ Tornillo autorroscante (N.° 10AB x 1) (25 mm) 1
6

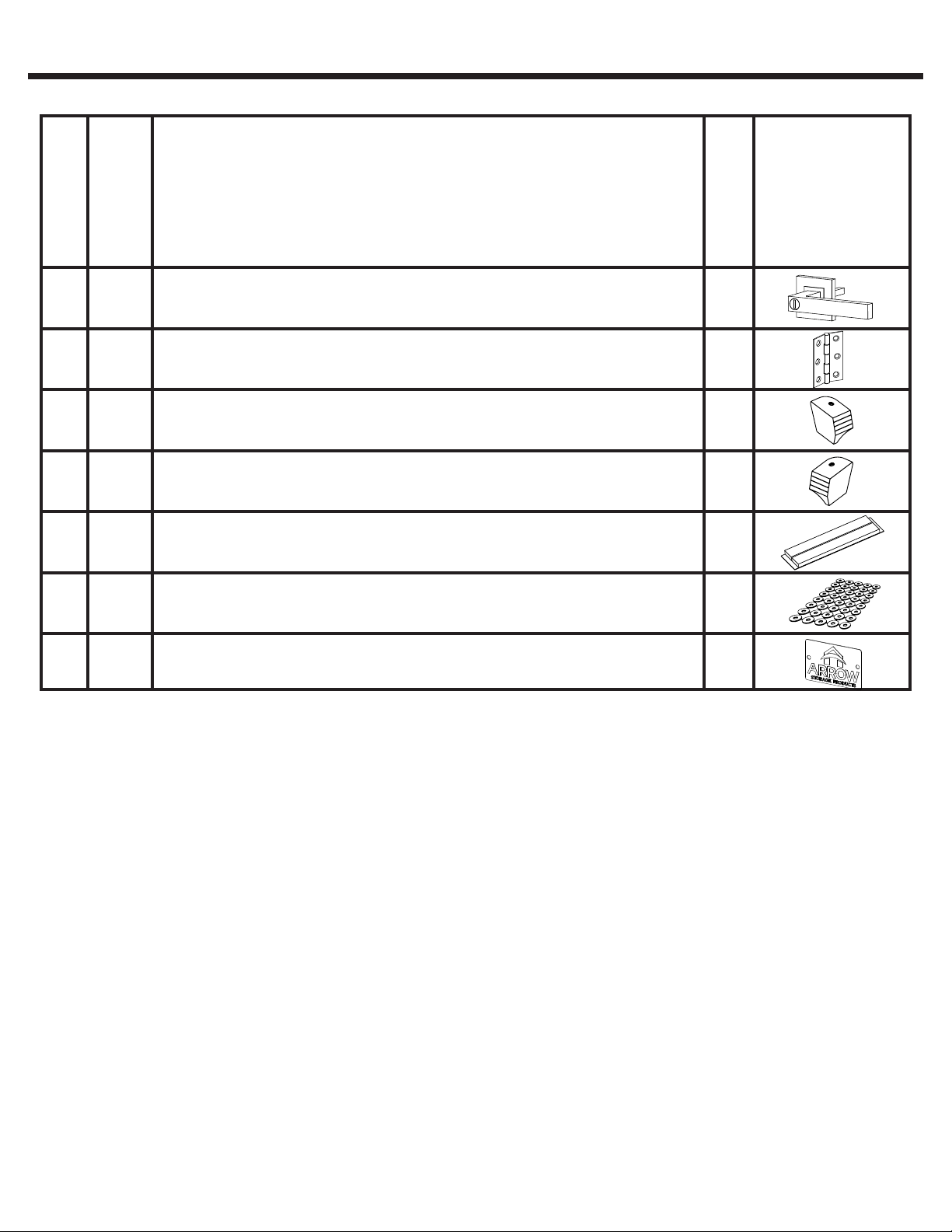

HARDWARE LIST EN,FR,SP-06KY
LISTE DE LA VISSERIE
LISTA DE PIEZAS
12
30028 Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild 1
630000 Locking Handle Right / Poignée verrouillable droite / Manija de bloqueo
derecha 1
766609 Hinge / Charnière / Bisagra 2
866183L Corner Cap / Coin bouchon / Tapa de esquina 2
11 66646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 4
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
966183R Corner Cap / Coin bouchon / Tapa de esquina 2
10 67236 Adhesive Pads (2 per sheet) / Tampons adhésifs (2 par feuille) / Almohadillas
adhesivas (2 por hoja) 1
Key
No. Part No.
Part
Description
Qty.
7
EN,FR,SP-07KY

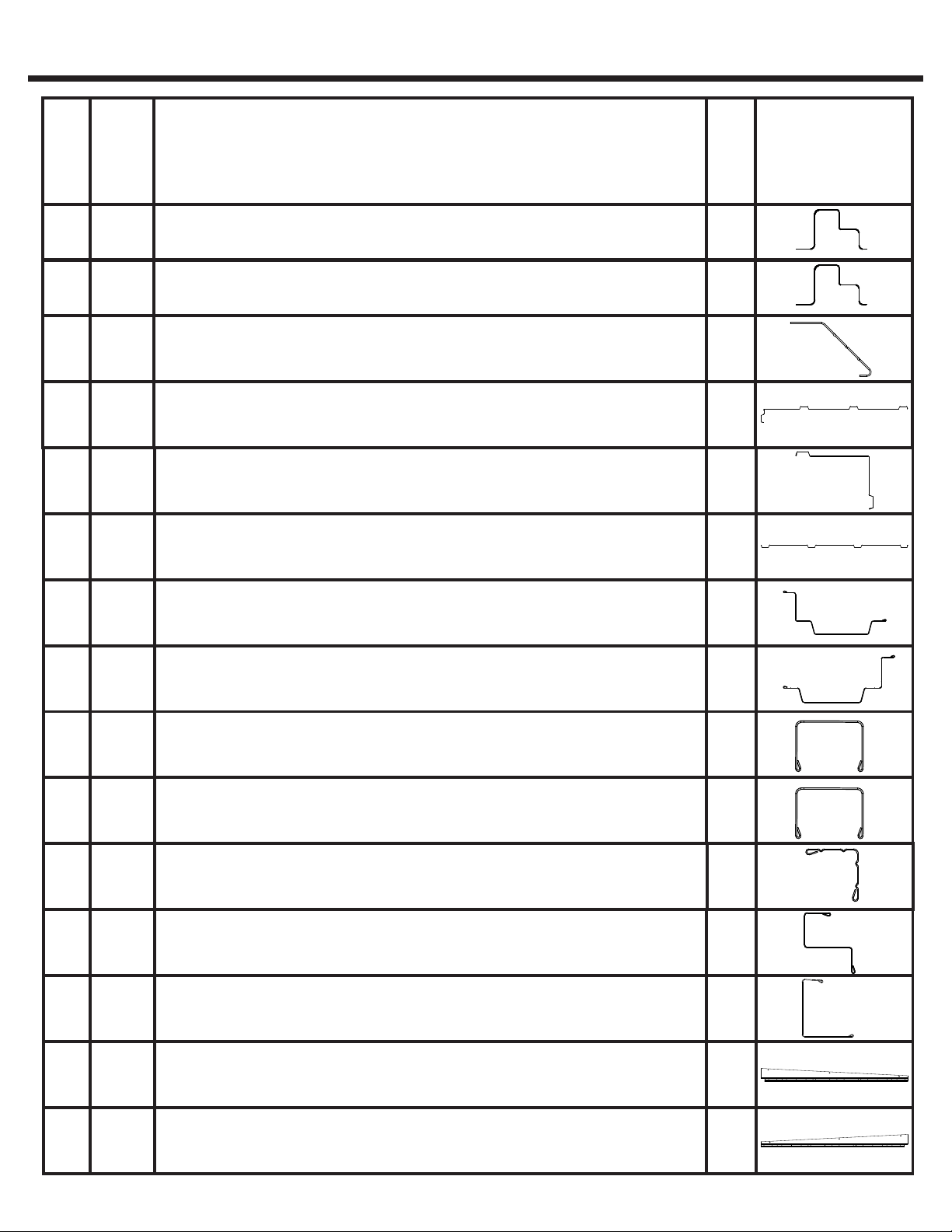

Part Views
14 11243 Side Floor Frame /
Cadre de plancher latéral
/ Tirante lateral del
piso 2
15 11276 Ramp / Seuil / Rampa 1
16 11244 Rear Corner Panel / Panneau de coin arrière / Panel esquinero
trasero 2
17 11266 Front Corner Panel / Panneau d’angle avant / Panel de la
delantero esquina 2
22 11262 Side Wall Channel /
Longeron de mur latéral
/ Canal de la
pared lateral 2
23 11271 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera 1
24 11267 Lintel / Linteau / Dintel 1
19 11246 Door Jamb Right / Jambage de porte droit / Jamba de la puerta
derecha 1
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
13 11265 Front/Rear Floor Frame / Cadre de plancher avant/arrière / Tirante
del entramado delantero/trasero del piso 2
21 11275 Rear Wall Channel / Longeron de mur / Canaleta de la pared 1
25 11270 Header / Traverse frontale / Dintel frontal 1
18 6521 Wall Panel / Panneau de mur / Panel de la pared 2
20 80179 Door Jamb Left / Jambage de porte gauche / Jamba de la puerta
izquierda 1
26 11268 Right Gable / Pignon droit / Gablete derecho 1
27 80185 Left Gable / Pignon gauche / Gablete izquierdo 1
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
8
EN,FR,SP-08KY

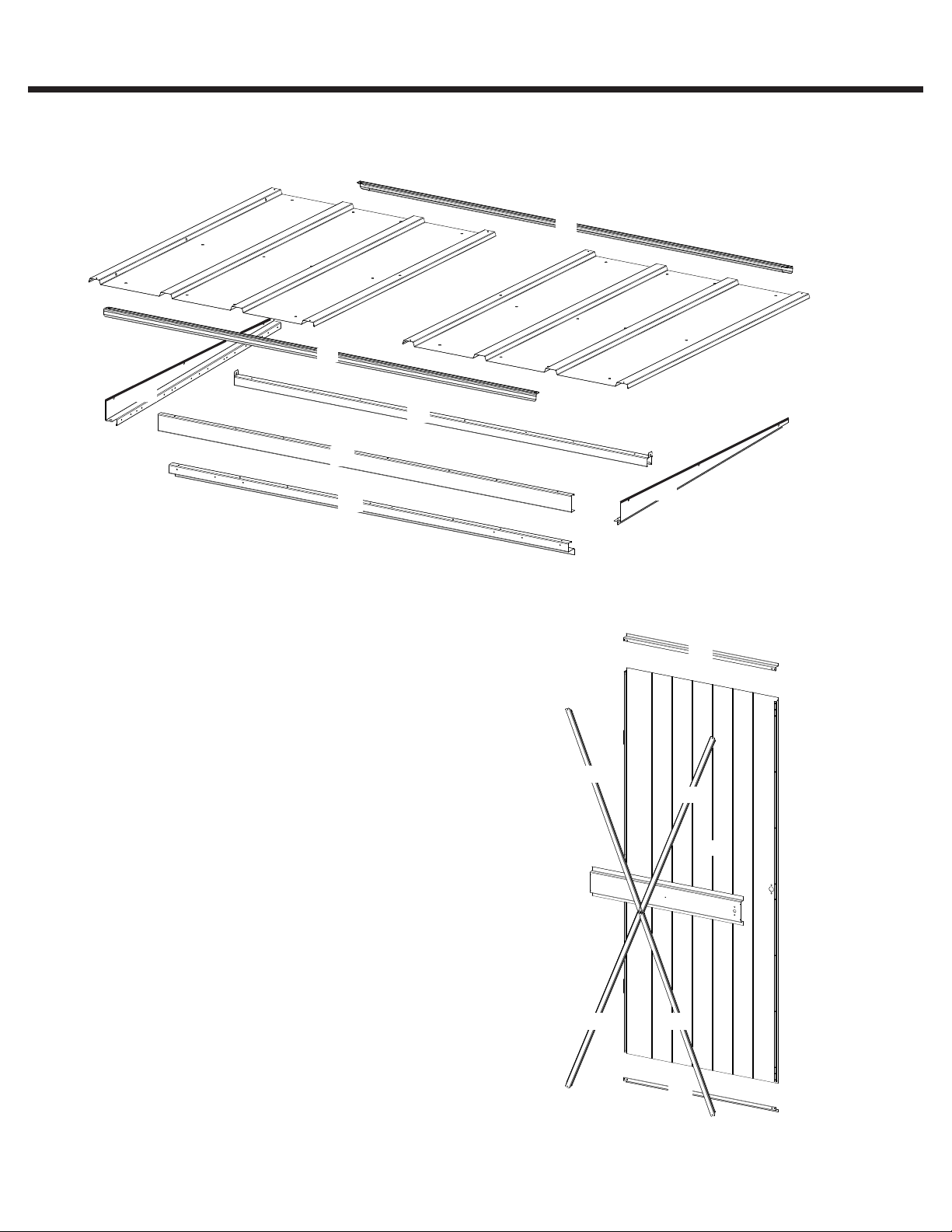

28 11272 Roof Beam / Poutre de toit / Viga del techo 1
29 11251 Right Roof Panel / Panneau de toit droit / Panel del techo derecho 1
30 80181 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo 1
31 11273 Roof Trim / Garniture de toit / Contramarco del techo 2
33 10718 Horizontal Door Brace /
Renfort horizontal de porte
/ Abrazadera
horizontal de la puerta 2
34 10719 Door Handle Brace /
Renfort de poignée de porte
/ Abrazadera
de la manija de la puerta 1
32 80255 Door Panel / Panneau porte / Panel puerta 1
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
35 10720 Diagonal Door Brace / Renfort diagonal de porte / Abrazadera
diagonal de la puerta 4
36 69836 Edge Trim (Purple) / Garniture de bord / Recuadro del borde
(morado) 2
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
9
EN,FR,SP-09KY
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
22
23
10
EN,FR,SP-10KY
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
26
32
27
31
28
30
24
33
34
29
25
33
35
31
35
35
35
36
36
This manual suits for next models
2
Table of contents
Other Arrow Storage Products Outdoor Storage manuals
Arrow Storage Products
Arrow Storage Products FKE01 Instructions for use
Arrow Storage Products
Arrow Storage Products SCG1412CC Instructions for use
Arrow Storage Products
Arrow Storage Products SpaceMaker RMA1012CL Instructions for use
Arrow Storage Products
Arrow Storage Products SpaceMaker RMA65CL Instructions for use
Arrow Storage Products
Arrow Storage Products EP84 Use and care manual
Arrow Storage Products
Arrow Storage Products FKCS02 Series Instructions for use
Arrow Storage Products
Arrow Storage Products LO1010 Instructions for use
Arrow Storage Products
Arrow Storage Products BR108 Use and care manual
Arrow Storage Products
Arrow Storage Products ED106 Use and care manual
Arrow Storage Products
Arrow Storage Products CAM108 Instructions for use
Arrow Storage Products
Arrow Storage Products IWC108 Instructions for use
Arrow Storage Products
Arrow Storage Products EP84AN Instructions for use
Arrow Storage Products
Arrow Storage Products WDA1012 Use and care manual
Arrow Storage Products
Arrow Storage Products NP101267 Instructions for use
Arrow Storage Products
Arrow Storage Products Mountaineer series Instructions for use
Arrow Storage Products
Arrow Storage Products EZEE Shed EZ6565LVCRCC Instructions for use
Arrow Storage Products
Arrow Storage Products 697.68103-B Use and care manual
Arrow Storage Products
Arrow Storage Products MRDPS53GT Series Instructions for use
Arrow Storage Products
Arrow Storage Products WL106AKL Use and care manual
Arrow Storage Products
Arrow Storage Products BGR1210FG Use and care manual
Popular Outdoor Storage manuals by other brands
Lifetime
Lifetime 6418 owner's manual
rollaway container
rollaway container ARPCA24 manual
Duratuf
Duratuf Havelock Assembly instructions
X-METAL
X-METAL 4065 owner's manual
Outdoor Life Products
Outdoor Life Products FP2030 F Assembly instructions
Royalcraft
Royalcraft Faro 295L Storage Box Assembly instructions
