Ameriwood HOME 5683341COM User manual

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345683341COM0

5683341COM

Please Recycle

Recicle Por Favor

Réutilisez

Date of Purchase ___ / ___ / ___

Lot Number:

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.

PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B345683341COM0

3 /35

www.ameriwood.com

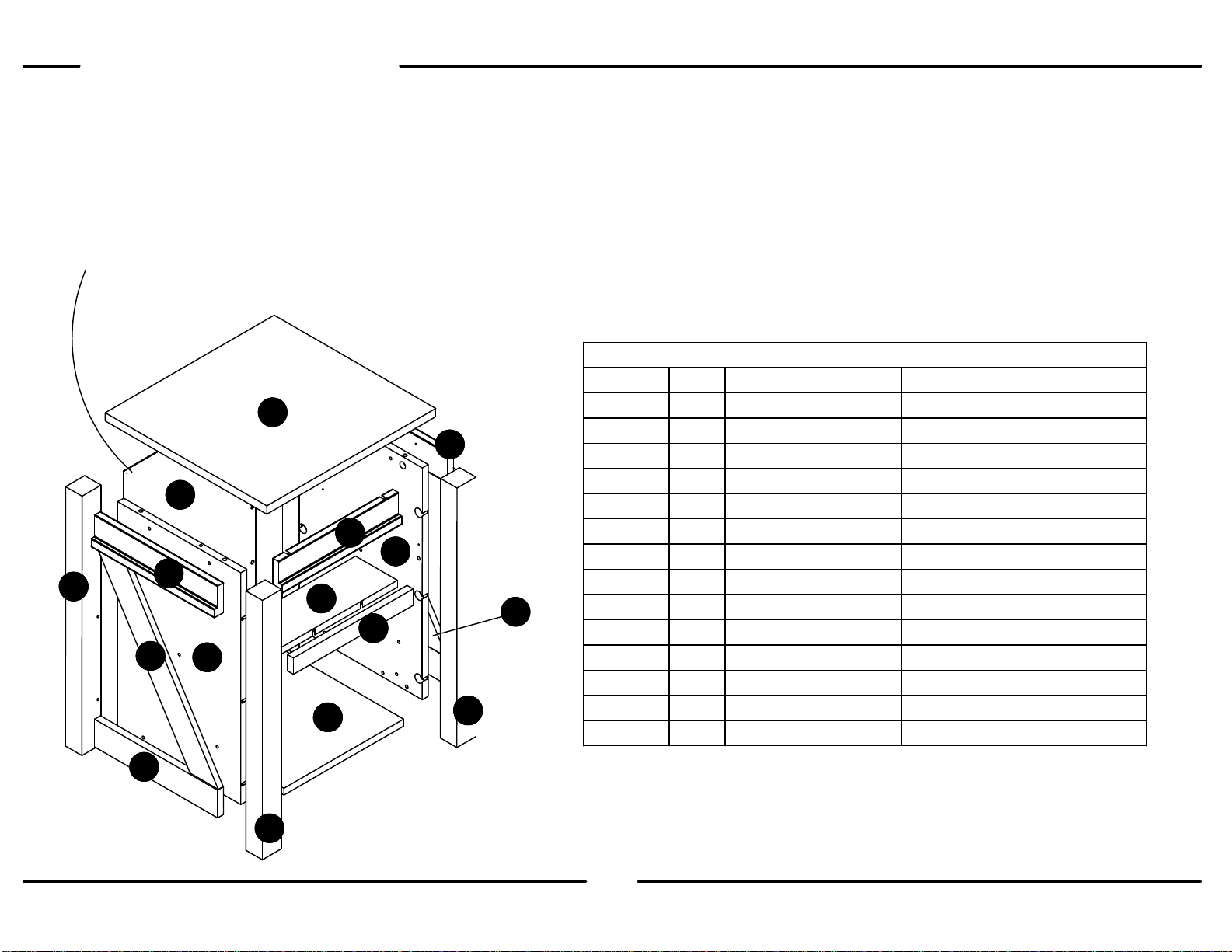

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

LEFT PANEL356833410101A

RIGHT PANEL

356833410201B

TOP356833410311C

BOTTOM

356833410401D

CENTER MOLDING

356833410501E

UPPER SIDE MOLDING356853410802

LOWER RAIL

356853410902I

STRINGER

356830001301M

LEFT PANEL RAIL356833411401N

RIGHT PANEL RAIL

356833411501

UPPER FRONT MOLDING

356833411601P

FRONT LEG

356833411702

REAR LEG

356833411802

BACK PANEL

K5683341011

Parts shown are the base cabinet of your model. Drawer is shown on next pages. Please note, some parts are labeled with a sticker and

some parts have a letter stamped on a raw edge.

Piezas mostradas son la base del gabinete de su modelo. Cajón se muestra en las siguientes páginas. Nota: algunas partes están

marcados con una etiqueta y algunas partes tienen una letra impresa en un borde.

Parties représentées sont l'armoire base de votre modèle. Tiroir est affiché sur les pages suivantes. S'il vous plaît noter, certaines parties

sont marqués avec un autocollant et certaines parties ont une lettre estampillée sur un bord brut.

This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea de su unidad.

Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour l'assemblage de votre meuble.

Spanish & French parts list on page 5.

Lista de piezas españolas y francesas en la página 5.

Liste des pièces espagnoles et françaises à la page 5.

B345683341COM0

4 /35

www.ameriwood.com

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

DRAWER FRONT

356833410601F

LEFT DRAWER SIDE

356833310701

RIGHT DRAWER SIDE

356833311001

DRAWER BACK

356833311101K

DRAWER BOTTOM

356833311201L

Parts shown are for the drawer of your model. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a

raw edge.

Piezas mostradas son para el cajón de su modelo. Nota: algunas partes están marcados con una etiqueta y algunas partes tienen una letra

impresa en un borde.

Pièces indiqués sont pour le tiroir de votre modèle. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et certaines

parties ont une lettre estampillée sur un bord brut.

B345683341COM0

5 /35

www.ameriwood.com

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

PANEL IZQUIERDO / PANNEAU GAUCHE

356833410101A

PANEL DERECHO / PANNEAU DROIT

356833410201B

PARTE SUPERIOR / PANNEAU SUPÉRIEUR

356833410311

FONDO / FOND

356833410401D

MOLDURA CENTRO / CENTRE DE MOULAGE

356833410501E

FRENTE DEL CAJÓN / FACE DE TIROIR

356833410601

LADO DEL CAJÓN IZQUIERDA / GAUCHE TIROIR SIDE

356833310701

MOLDURAS LATERALES SUPERIOR / UPPER SIDE MOULAGE

356853410802H

RIEL INFERIOR / RAIL INFÉRIEUR

356853410902

LATERALES DE CAJÓN DERECHO / TIROIR DE DROITE SIDE

356833311001J

CAJÓN DE ATRÁS / DE TIROIR ARRIERE

356833311101K

PARTE INFERIOR DEL CAJÓN / FOND DE TIROIR

356833311201L

LARGUERO / RAIDISSEUR

356830001301M

RIEL DE PANEL DE LA IZQUIERDA / GAUCHE PANNEAU RAIL

356833411401N

PANEL DE LA DERECHA CARRIL / DROIT PANNEAU RAIL

356833411501

MOLDURA DELANTERA SUPERIOR / SUPERIEURE AVANT MOULAGE

356833411601

PATA DELANTERA / AVANT LEG

356833411702

PATA TRASERA / ARRIÈRE LEG

356833411802R

PANEL TRASERO / PANNEAU ARRIÈRE

K5683341011S

B345683341COM0

6 /35

www.ameriwood.com

PARTS - PIEZAS - PIECES

#A22570

cam lock

cerradura de leva

serrure de came

110

cam bolt

#A22510

perno de leva

boulon de came

210

raccord

conectador

connector

#A22900

416

#A22910

connector bolt

perno del conectador

boulon de raccordement

#A21660

wood dowel

clavija de madera

goujon de bois

56x

614

#A12850

1" pan head

1" cabeza redondo

1" vis

#A17400

8-32 x 7/8" bolt

tornillo 7/8"

vis 7/8"

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

13 1

#A52480

knob

perilla

bouton

x11 6

#A21110

nail

clavo

clou

#A11080

cabeza plano 7/16"

7/16" flat head

tête plate 7/16"

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

912

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56035

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

14d14c14b

14 1

14a

12 2

#A54203

drawer bracket

soporte de caón

support de tiroir

B345683341COM0

7 /35

www.ameriwood.com

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345683341COM0

8 /35

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

You will need to tap the connector (3) with a hammer to

fully insert. Be sure the connector is positioned as shown

before pushing into holes.

Quizá necesites golpear el conector (3) suavemente con

un martillo para insertar conpletamente. Esté seguro que

conectador está colocado como se muestra antes de

empujar en los agujeros.

Vous devrez taper le connecteur (3) avec un marteau

pour l'insérer complètement. Assurez-vous que le

connecteur est placé comme indiqué avant de

pousser dans les trous.

Finished Edge

Borde Acabado

Bord Fini

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is

tight. Failure to do so may result in stripping the screw.

Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se

detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.

Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et

arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.

B345683341COM0

9 /35

www.ameriwood.com

412

You will use the larger holes in the rear legs (R) for the connector bolts (4). The rear legs (R) has holes in the front and rear surface.

Utilizará los agujeros más grandes en las piernas traseras (R) para los tornillos del conector (4). Las patas traseras (R) agujeros en

la superficie frontal y trasera.

Vous allez utiliser les plus grands trous dans les pattes arrière (R) pour les boulons de connecteur (4). Les pieds arrière (R) a des

trous dans la surface avant et arrière.

B345683341COM0

10 /35

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

Press the front and rear legs (Q&R) onto the left panel (A) so the connector bolts (4) engage the connectors (3). Turn the screw in

the center of the connector (3) clockwise to lock in place.

Pulse las piernas delanteras y traseras (Q&R) en el panel de la izquierda (A) por lo que los pernos de conector (4) se acoplan los

conectores (3). Gire el tornillo en el centro del conector (3) hacia la derecha para que encaje en su lugar.

Appuyez sur l'avant et arrière jambes (Q & R) sur le panneau de gauche (A) pour les boulons de connecteur (4) engagent les

connecteurs (3). Tourner la vis dans le centre du connecteur (3) vers la droite pour verrouiller en place.

End View

Vista Final

Vau Finale

Turn screw clockwise to lock in place.

Gire hacia la derecha el tornillo para bloquear en su lugar.

Tournez la vis vers la droite pour verrouiller en place.

Small holes in rear surface.

Los agujeros pequeños en superficie posterior.

Petits trous dans la surface arrière.

Other Ameriwood HOME Indoor Furnishing manuals

Ameriwood HOME

Ameriwood HOME 6762335COM User manual

Ameriwood HOME

Ameriwood HOME FRANKLIN 7557815COM User manual

Ameriwood HOME

Ameriwood HOME 5054196COM User manual

Ameriwood HOME

Ameriwood HOME Signature Sleep 8169222COM User manual

Ameriwood HOME

Ameriwood HOME 6544817COM User manual

Ameriwood HOME

Ameriwood HOME 1783215PCOM User manual

Ameriwood HOME

Ameriwood HOME 5850412COM User manual

Ameriwood HOME

Ameriwood HOME 5403026PCOM User manual

Ameriwood HOME

Ameriwood HOME 2893222COM User manual

Ameriwood HOME

Ameriwood HOME 2758305COM User manual

Ameriwood HOME

Ameriwood HOME 1774196COM User manual

Ameriwood HOME

Ameriwood HOME Colebrook 5969502COM User manual

Ameriwood HOME

Ameriwood HOME Wilton 1767196COM User manual

Ameriwood HOME

Ameriwood HOME 5497015PCOM User manual

Ameriwood HOME

Ameriwood HOME 5206412COM User manual

Ameriwood HOME

Ameriwood HOME Farmington 1795866COM User manual

Ameriwood HOME

Ameriwood HOME 8760341BLO User manual

Ameriwood HOME

Ameriwood HOME Queer Eye 2971348COM User manual

Ameriwood HOME

Ameriwood HOME 8368222COM User manual

Ameriwood HOME

Ameriwood HOME 9107328PCOM User manual

Ameriwood HOME

Ameriwood HOME 2276335COM User manual

Ameriwood HOME

Ameriwood HOME 4842222COM User manual

Ameriwood HOME

Ameriwood HOME 2090335COM User manual

Ameriwood HOME

Ameriwood HOME 5758337COM User manual

Popular Indoor Furnishing manuals by other brands

Homelegance

Homelegance California 1662PEK-1CK Assembly instruction

Osmond Ergonomics

Osmond Ergonomics FLO instructions

OVE

OVE ELOISE 42 installation manual

overstock

overstock MF286255 Assembly instructions

Sonoma

Sonoma 160-801 Assembly instructions

BOLERO

BOLERO Wicker Side Chair CF158 Care Instructions

Coaster

Coaster 4799N Assembly instructions

Stor-It-All

Stor-It-All WS39MP Assembly/installation instructions

Lexicon

Lexicon 194840161868 Assembly instruction

Next AMELIA NEW 462947 Assembly instructions

Furinno

Furinno 18089 Assembly instruction

Munchkin

Munchkin Push to Close MK0001 manual

impekk

impekk Manual II Assembly And Instructions

Elements

Elements Ember Nightstand CEB700NSE Assembly instructions

JWA

JWA CARY 68429 Assembly instruction

VIPACK

VIPACK AMORI AMKB9014 Assembly instructions

Anthro

Anthro GT03 Series Assembly instructions

Rowico

Rowico SANNA Assembly instructions
