Agilent Technologies N2727A User manual

Agilent N2727A Printer Kit

for Agilent 54600-series Oscilloscopes

$

Publication number N2727-92001

Printed February 2000

All Right Re erved

Installation Guide

Getting Started

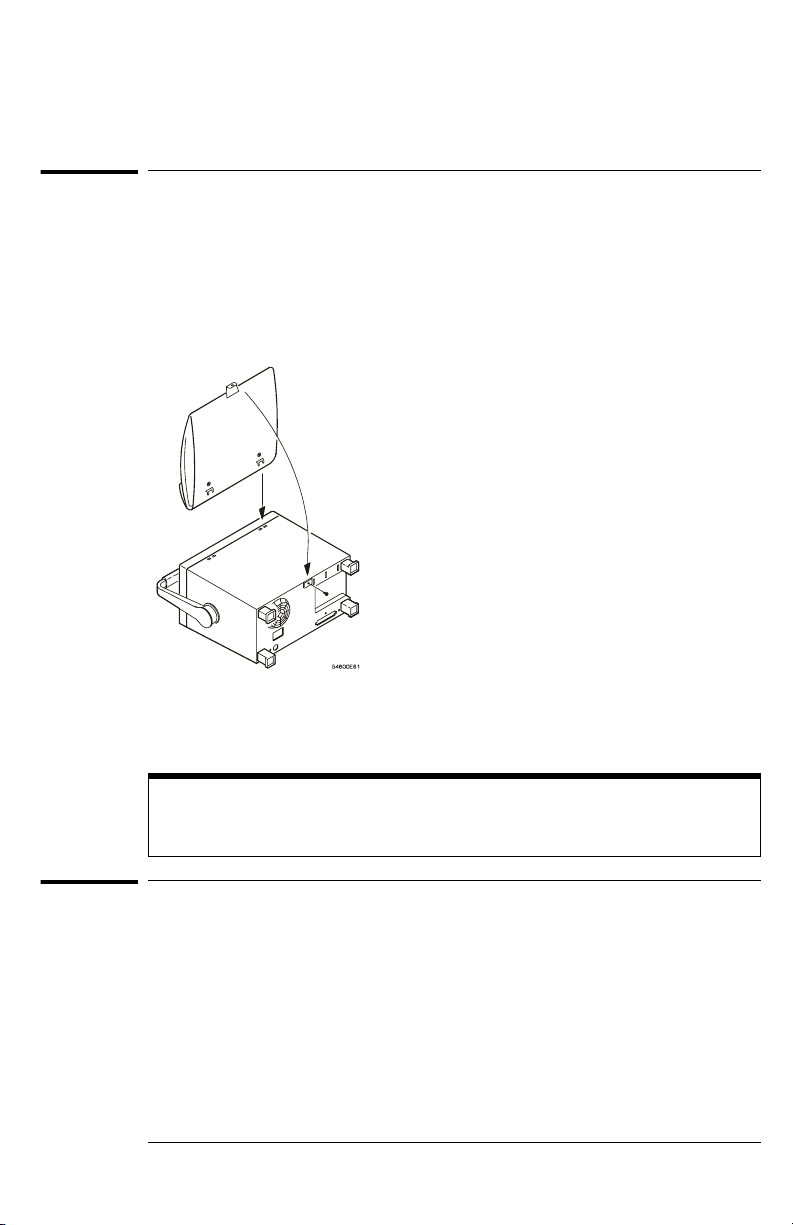

1emove the screw from the rear tab on the accessory pouch.

2Slide the tabs on the front of the accessory pouch into the recessed

holes on top of the oscilloscope.

3otate the rear of the accessory pouch down and insert the tab at the

rear of the accessory pouch into the slot at the rear of the oscilloscope

cabinet.

4Install the screw you removed in step 1.

5Connect the parallel and printer power cables to the instrument rear

panel.

Loading the Printer Paper

1Unzip the accessory pouch to access the printer.

2Make sure the printer is strapped into the pouch snugly.

3Turn on power to the instrument and the printer. The printer power

switch is located on the left side of the printer.

4Cut the tip of the paper straight across using scissors.

Printer power cable

Plugthe right-angleconnectorof the printerpowercableinto theinstrument andplug

the straight connector into the printer.

Installation Guide

Loading the Printer Paper

5Lightly push up on the front of the paper cover with your thumb and

rotate it toward the back of the printer.

6Push the tip of the paper into the inlet at the bottom of the paper holder,

until the auto-loader catches it and feeds about 10 cm through the paper

cutter.

7Press the FEED switch until the paper feeds straight and smoothly.

8Close the paper cover.

Make ure the end of the paper i not in ide the cover. Pu h down on the cover

to lock it into place.

The printingsurface is the outside

of the thermal paper roll

Insertion Slot

Hint

Load the paper in an area protected from direct sunlight. Place the paperonthecover

to make feeding easier.

Hints

• When the paper is installed correctly, the OFF LINE lamp stops blinking and the

ON LINE lamp stays lit.

• When the paper is about to run out, red lines appear on both sides of the paper.

Installation Guide

Configure the Instrument

1Press the Utility key on the front panel.

2Press the Print Confg softkey.

3Set the Print to: softkey to Parallel.

4Set the Format softkey to Seiko.

5Press the Quick Print key on the front panel to print the screen image.

Operating Conditions

Paper eorder

• Seiko #TP411-28CL (TP-411L) (1 roll)

• Agilent Technologies N2728A (10 rolls)

Additional printer information

Refer to the upplied Seiko Operation Manual for additional printer information.

If nothing appears on the paper

Check to make sure that the paper has not been loaded backwards. See step 6 in

“Loading the Printer Paper”above.

Temperature 0 °C to 40 °C (32 °F to 104 °F)

Humidity 30% to 80% RH (non-condensing)

Agilent 54600シリーズオシロスコープ用

Agilent N2727Aプリンタ・キット

マニュアル番号:N2727-92001

印刷: 2000年2月

インストール・ガイド

はじめに

1アクセサリ・ポーチ上の裏面のポケットからネジを取り外します。

2オシロスコープ上部のくぼんだ穴に、アクセサリ・ポーチ前面のタ

ブをスライドさせてはめ込みます。

3アクセサリ・ポーチをキャビネットの背面方向に倒し、アクセサ

リ・ポーチ背面のタブをオシロスコープ・キャビネット背面のス

ロットに挿入します(下図参照)。

4ステップ1で取り外したネジを取り付けます。

5計測器のリア・パネルにパラレル・ケーブルとプリンタ電源ケーブ

ルを接続します。

プリンタ用紙の取り付け

1アクセサリ・ポーチを開け、プリンタを操作できるようにします。

2プリンタがポーチにしっかりと装着されていることを確認します。

3計測器とプリンタの電源を入れます。プリンタの電源スイッチは、

プリンタの左側面にあります。

4プリンタ用紙の端をハサミでまっすぐ切り落とします。

プリンタ電源ケーブル

プリンタ電源ケーブルのアングル・コネクタを計測器に、ストレート・コ

ネクタをプリンタにそれぞれ差し込みます。

インストール・ガイド

プリンタ用紙の取り付け

5ペーパー・カバーの前面を親指で軽く押し上げ、プリンタの背面方

向に回転させます(下図参照)。

6用紙の端をペーパー・ホルダー底部のはめ込み口に挿入し、用紙が

オートローダ、ペーパー・カッターを通って10cmほど送られるよう

にします。

7用紙がまっすぐスムーズにフィードされるまで、FEEDスイッチを押

し続けます。

8カバーを閉めます。

用紙の端がカバーの外に出ていることを確認してください。カバーを押して

定位置にロックします。

感熱紙ロールの外側が表

(プリントされる側)です。

挿入スロット

ヒント

用紙は、直射日光の当たらない場所で設置してください。用紙をカバーの

上に乗せると操作し易くなります。

ヒント

·用紙が正しく設置されている場合、OFF LINEランプの点滅が止まりON

LINEランプが点灯します。

·用紙が少なくなってきたら、用紙の両端に赤い線が表示されます。

インストール・ガイド

計測器の設定

1フロント・パネルのUtilityキーを押します。

2PrintConfgソフトキーを押します。

3 Print to: ソフトキーをParallelにセットします。

4 Format ソフトキーをSeikoにセットします。

5フロント・パネルのQuick Print キーを押し、表示画像を印刷します。

動作環境

プリンタ用紙の再オーダ

• Seiko #TP411-28CL (TP-411L)(1 ロール )

• Agilent Technologies N2728A (10 ロール )

追加情報

プリンタに関する追加情報については、付属の『Seiko Operation Manual』

を参照してください。

なにも印刷されない場合

プリンタ用紙が裏返しにロードされていないか確認してください。「プリ

ンタ用紙の取り付け」の、ステップ6を参照してください。

温度 0℃～40 ℃

湿度 30%～80% RH(非結露 )
