agape PETRA APTR0810 User manual
Piatto doccia per esterni - Cementoskin®
Outdor shower tray - Cementoskin®
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
Docce/ Shower
1/5
PETRA
APTR0810_
MANUTENZIONE
Per la normale pulizia si
consiglia di utilizzare
detergenti di uso comune.
Si sconsiglia l'utilizzo di
detergenti abrasivi, acidi e
anticalcare.
MAINTENANCE
For normal cleaning use
common detergents.
Do not use either abrasive
detergents or solvents,
acids and anti limestone.
Tolleranza +-2 mm. al metro per lunghezza e larghezza per misure standard.
Tolleranza +-1,5 mm. al metro per lunghezza e larghezza per misure speciali.
Tolleranza sulla planarità +-2 mm. al metro
Tolerance +- 2mm per meter for length and width (standard dimensions)
Tolerance +- 1.5 mm per meter for length and width (special dimensions)
Evenness tolerance +- 2 mm per metre
Tolleranze -
Tolerance
800 (31" 1/2)
1000 (39" 3/8)
85 (3" 15/16)
CONTENUTO DELLA CONFEZIONE
PACKAGE CONTENTS
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
COD.
19059 20190718 - SV
VERS.
STRUMENTI
TOOLS
2/5
APTR0810_
INSTALLATO
MOUNTED
PREDISPOSIZIONE
PREDISPOSITION
Realizzare la sede del sifone utilizzando l’accessorio Agape cod. AKITPZVAS. e considerando l’ingombro del piatto ordinato. Il tubo di scarico deve essere di
diametro 40 mm. Per la profondità dello scavo vedi sezione a pagina 2.
Build the recess for the waste trap, using item code AKITPZVAS and considering the place required by the shower tray ordered. Waste pipe of 40mm
diameter required. For the recess’s depth please see section on page 2.
PILETTA/WASTE .PLA0443
SCARICO FLESSIBILE/FLEXIBLE DRAIN PIPE
sigillante
AKITPZVAS
40 (1”37/64)
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
APTR0810_
3/5
pavimento finito
pendenza scarico min 1%
inclination of waste pipe min 1%
finished floor surface
Tubo flessibile in dotazione/Flexible pipe supplied
Tubo commerciale (non fornito)/Commercial pipe (not supplied)
ESEGUIRE LE ISTRUZIONI
ALLEGATE AL SIFONE
FOLLOW THE INSTRUCTIONS
ACCOMPANYING THE TRAP
pozzetto con piletta sifonata / waste trap
130 (5”1/8)
85 (3" 15/16)
sigillare/ seal
800 (31”1/2) (+- 2 mm.)
sigillare/seal
rivestimento finito (piastrelle o altro)
finished wall surface (e.g. tiles, etc.)
40 (1”37/64)
1
Applicare alla piletta il tubo flessibile in dotazione oppure un tubo ø 40 mm che permetta il collegamento con la rete di scarico.
Fix the flexible pipe supplied or a pipe of (segno x diametro) 40mm to the waste to allow the connection to the sewage system
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
APTR0810_
4/5
2
3
Verificare che il pavimento e la superficie di appoggio siano a livello.Collegare la piletta allo scarico e provare l’impianto
Check if floor and seating are horizontal. Connect the waste to the drain and test the plant
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
5/5
4
sigillante
sigillante

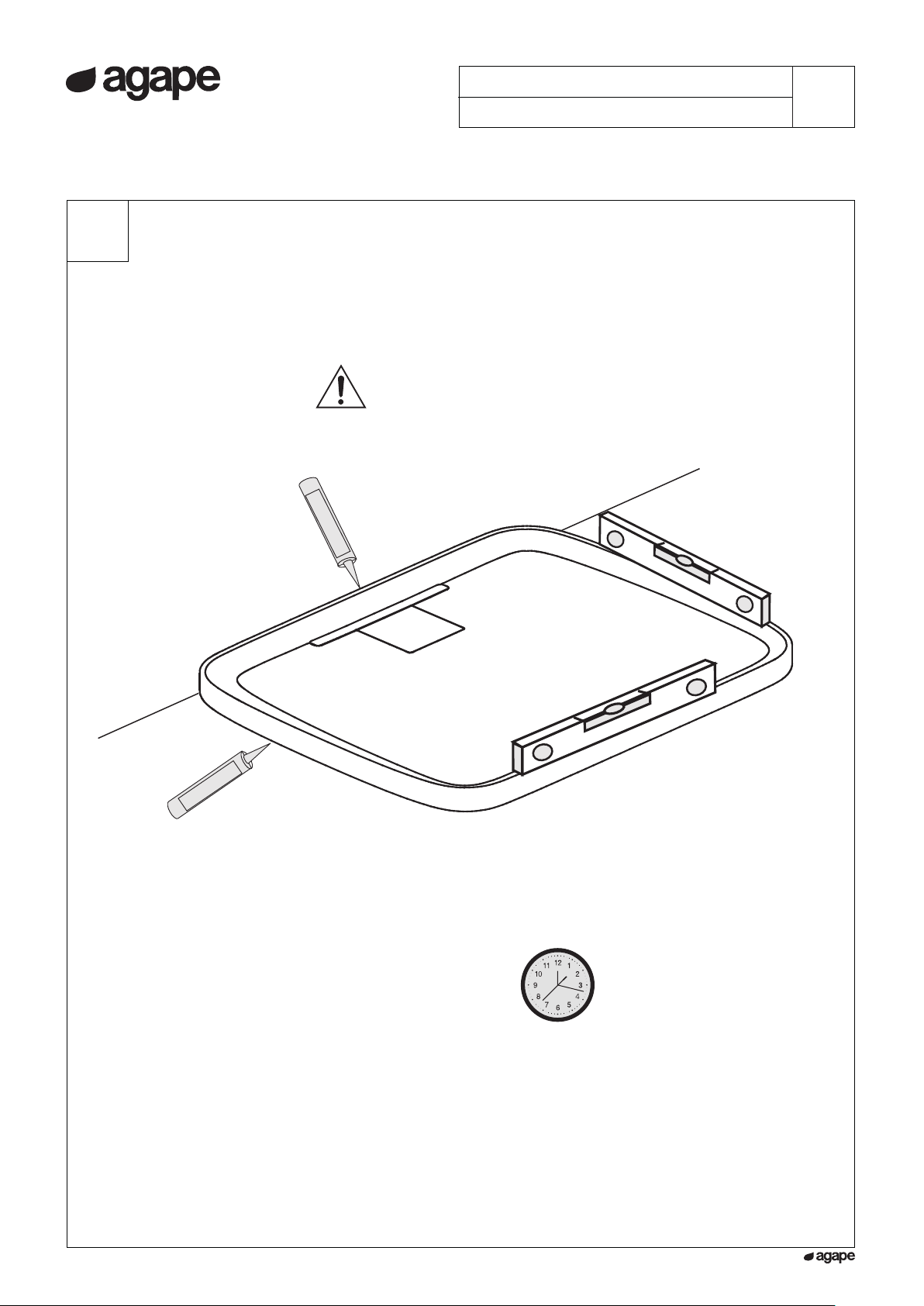

Scegliere il tipo di sigillante (per esterni o interni ) sigillare e attendere
24 ore prima dell’utilizzo della doccia.
Choose the type of sealant (for exteriors or interiors) seal and wait
24 hours before using the shower.
Temperatura dell’acqua max. 55°
Water temperature max. 55°
Se necessario prima di sigillare spessorare il piatto.
If necessary put a thicness under the shower tray before applying the sealant
APTR0810_
