Adeko Zigzag User manual
Assembly instruction
Instrukcja montażu
Zigzag, Zig
SPIS TREŚCI / TABLE OF CONTENT
1. Strona tytułowa / Title page 1
2. Spis treści / Table of content 2
3. Śruby / Screws 3
4. Instrukcja montażu Zigzag / Assembly instruction Zigzag 4
5. Instrukcja montażu Zig / Assembly instruction Zig 13
6. Informacje o produkcie / Product information 22
7. Kontakt / Contact 23
2
G Glue
N M6x15K10 M10x45
W16 M4x16
W30 M4x30
Zigzag Zig
3
INBUS

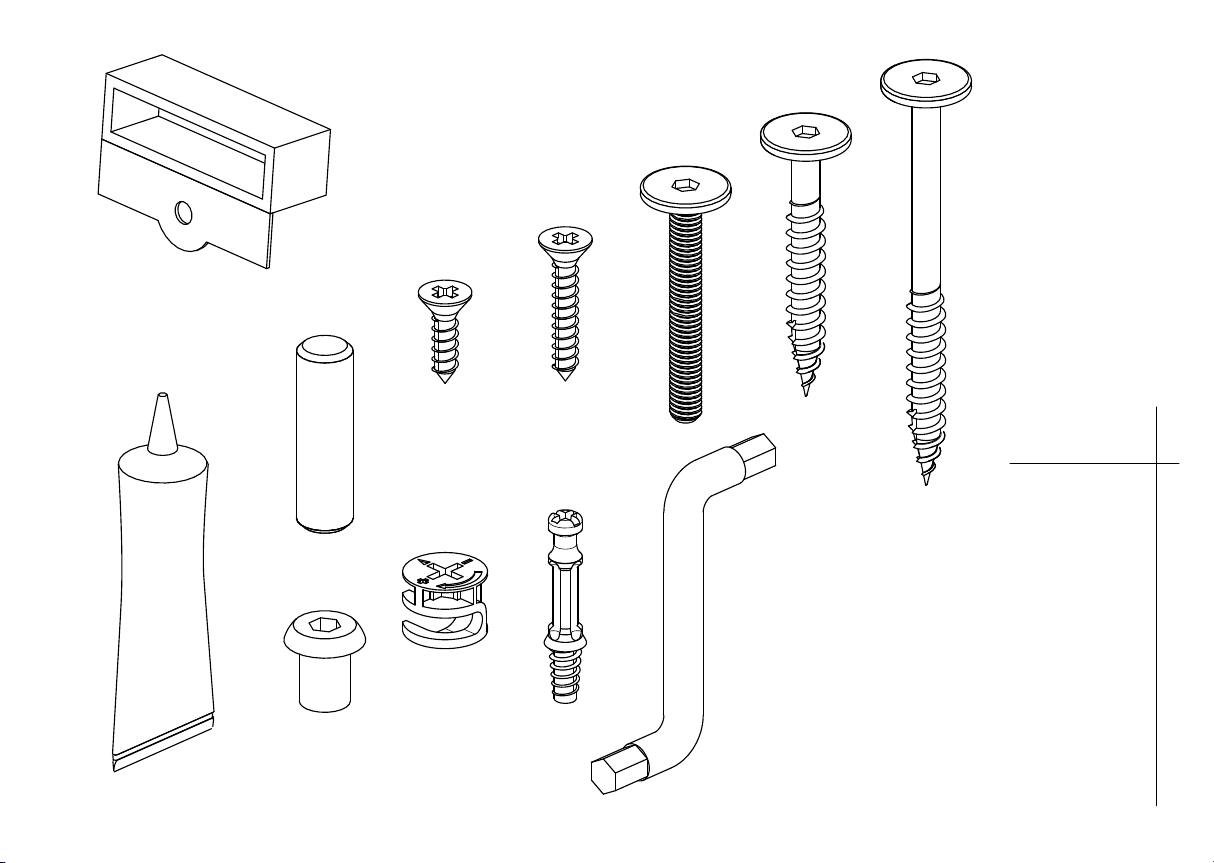

S80 - x6
S50 - x4
SM50 - x6
W30 - x14
W16 - x32
TRZ - x4
Mi -x4
K10 - x16
P - x32
N - x6
G - x3
INBUS - x1
SM50 M6x50
S50 M6x50
S80 M6x80
Mi
TRZ M6x35
INBUS
P

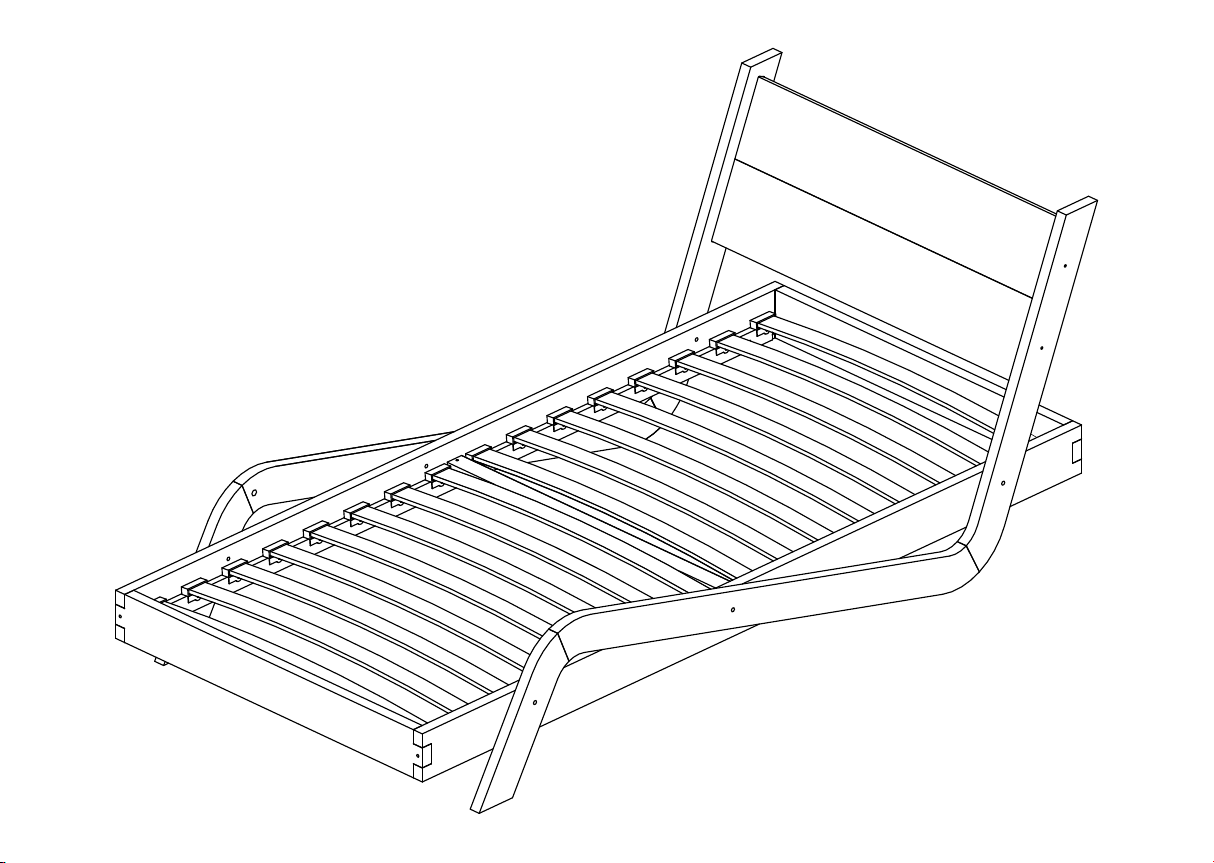

Zigzag
70x140 70x150 70x160
80x140 80x150 80x160 80x170
80x180 80x190 80x200
90x140 90x150 90x160 90x170
90x180 90x190 90x200
100x140 100x150 100x160 100x170
100x180 100x190 100x200
4
Zigzag
DK - x2

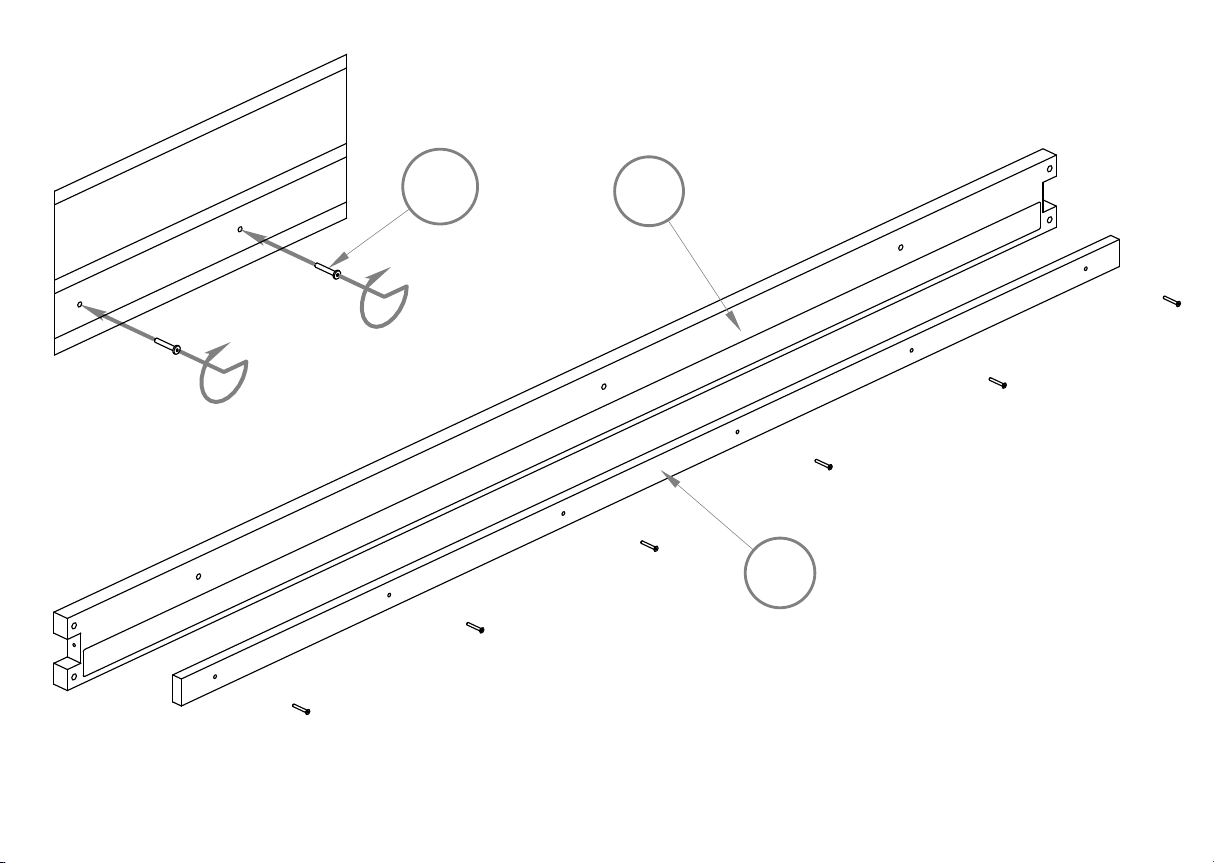

DD1 - x1
DD2 - x1
OP - x3
LDS - x2
LKS - x1
ST - x16
5

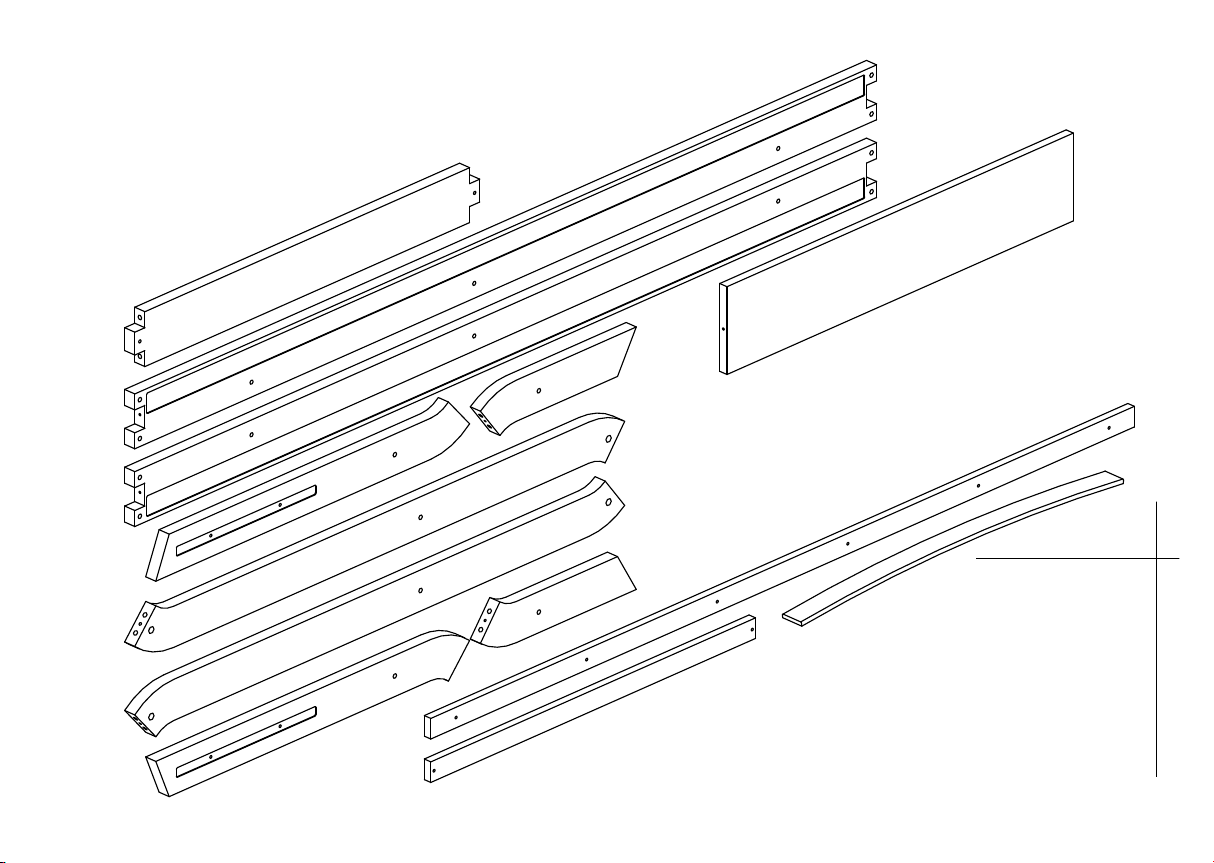

D1.2
DD1
DK
DD2
LO1
LS1
LS2
LO2
LN1
LN2
OP
LDS
LKS ST
LO1 - x1
LN1 - x1
LS1 - x1
LO2 - x1
LN2 - x1
LS2 - x1
6
LO2 - x1
LN2 - x1
LS2 - x1
K10 - x4
TRZ - x2
Mi -x2

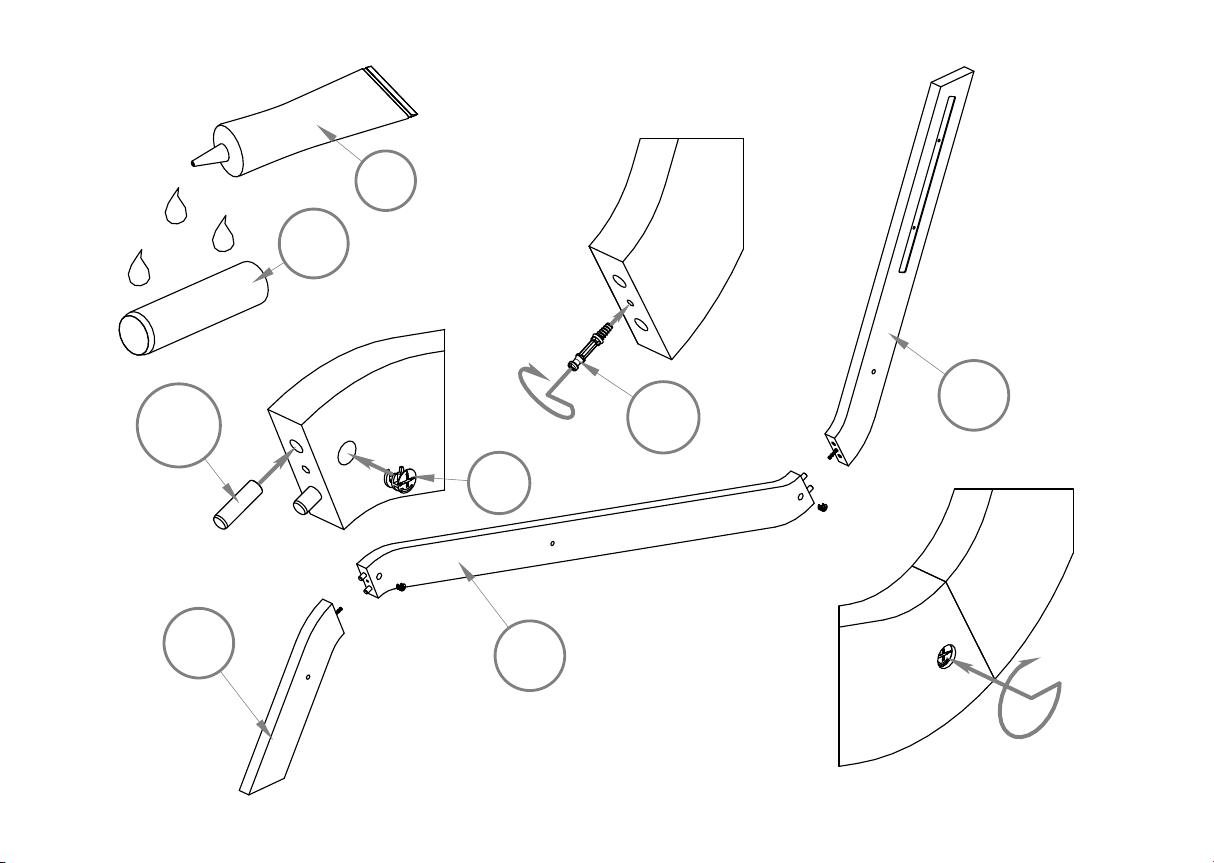

LO2
LS2
K10
G
LN2
K10+G
Mi
TRZ
LO1 - x1
LN1 - x1
LS1 - x1
K10 - x4
TRZ - x2
Mi -x2
7

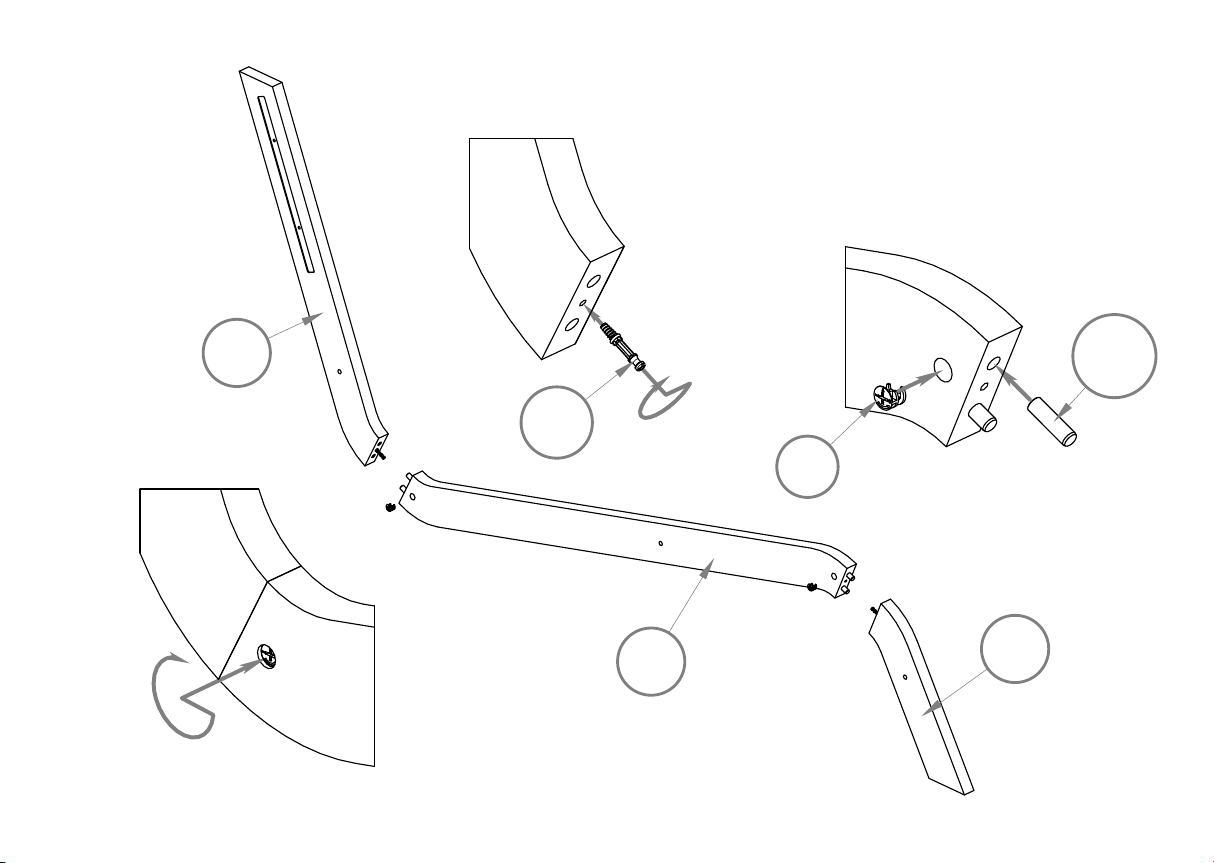

M1
LO1
LN1
LS1
K10+G
Mi
TRZ
K
8
DD1 - x1
DD2 - x1
LDS - x2
W30 - x12
- do the same with part DD2
- wykonaj to samo z elementem DD2
W30
LDS
DD1

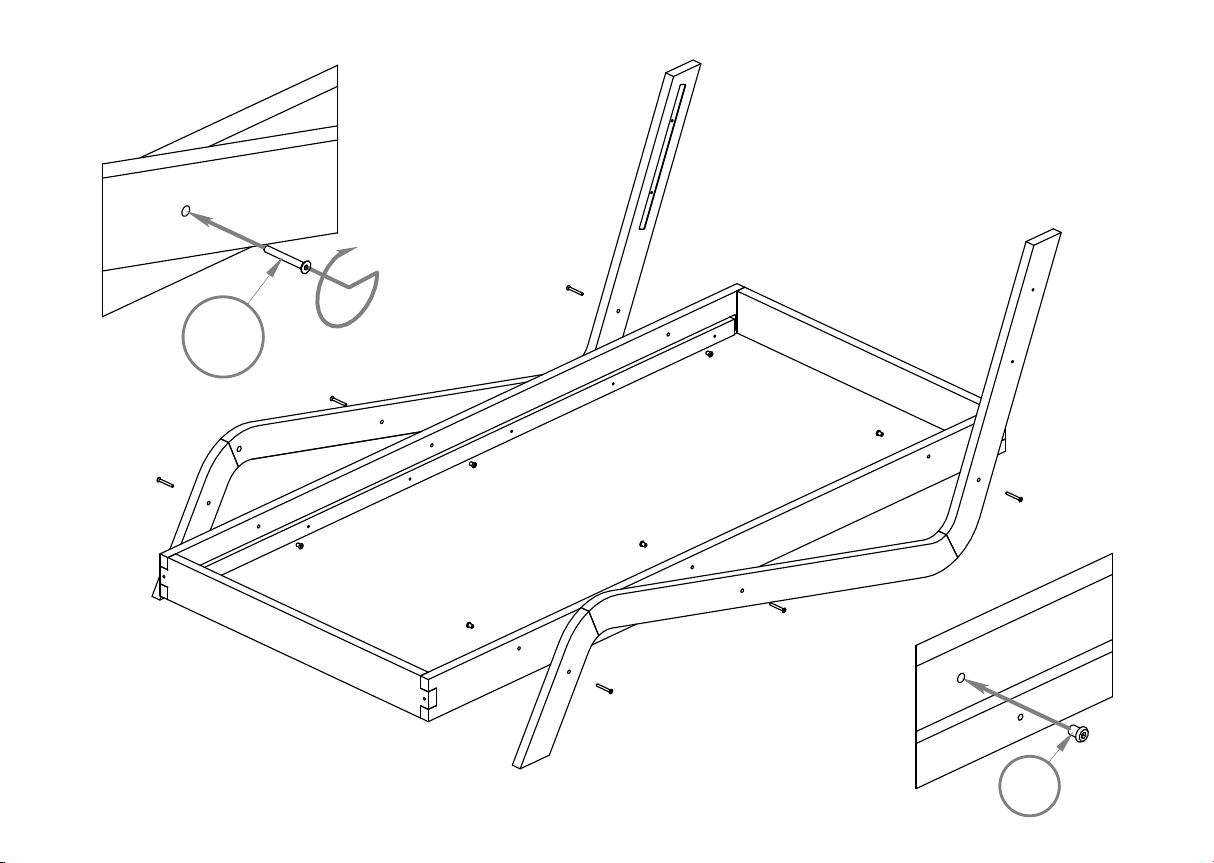

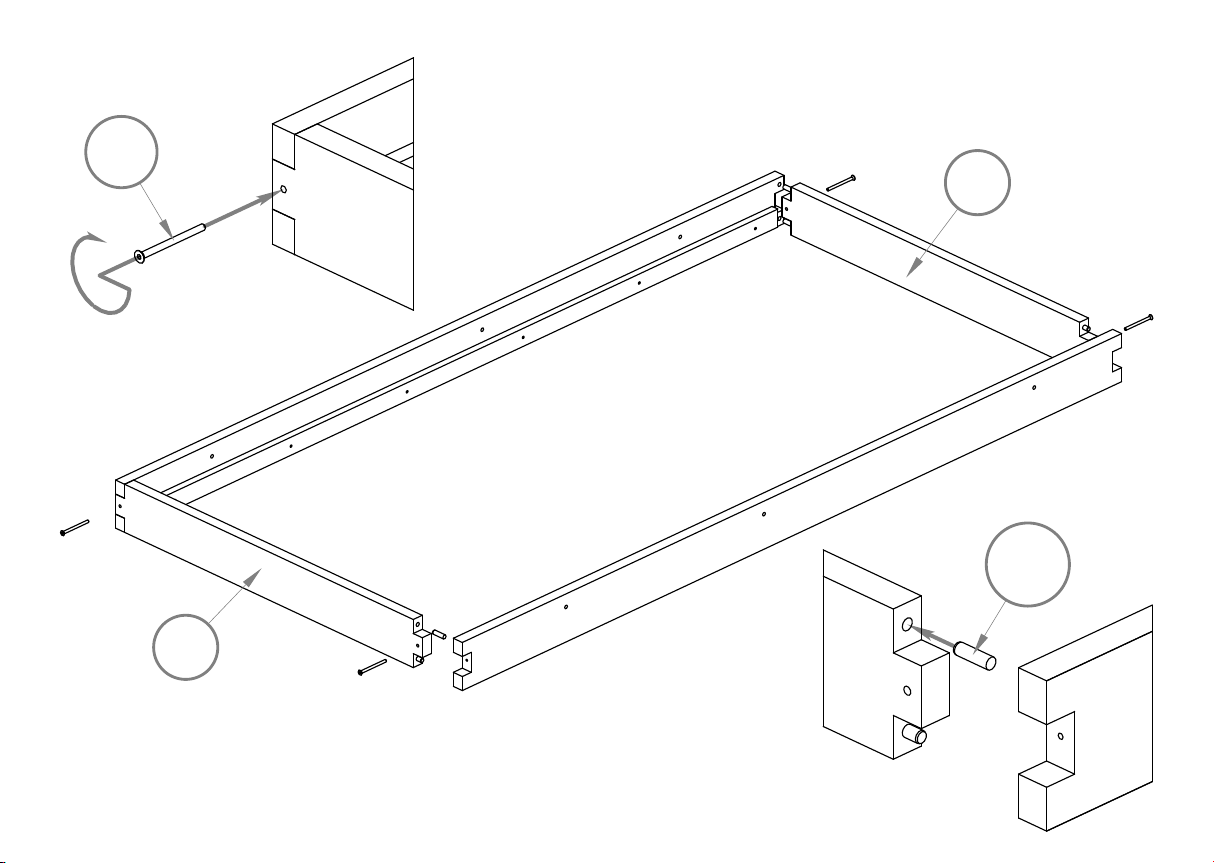

DK - x2
S80 - x4
K10 - x8
9
K10+G
DK
DK
S80
SM50 - x6
N - x6
10
SM50
N
