Acoustic Research AW-871 User manual

900MHz Haut-parleurs stéréo sans fil

Modèle AW871

Guide d’installation

et d’utilisation

900MHz WIRELESS STEREO SPEAKERS

Model AW871

Installation

and Operation Manual

Table of Contents

I. Location of functions………..……………………………………………. 2

II. Connecting the speaker system………..……………………………….. 3

III. Adjusting the transmitter………..………………………………………. 5

IV. Tuning the speakers………..…………………………………………….. 6

V. Turning the speakers off………..………………………………………... 7

VI. Recharging the batteries………..……………………………………….. 7

VII. More helpful information ………..……………………………………… 7

VIII. Troubleshooting………..……………………………………………........ 9

IX. Specifications & Features ………..……………………………………… 10

X. Warranty ………..…………………………………………….................. 11

Introduction

AR Wireless Stereo Speakers eliminate the hardest part of adding

speakers to almost any location in your home –running and hiding

hundreds of feet of speaker wire. Like FM radio, the AR Wireless Speaker

System’s 900MHz signal travels with ease through walls, floors, ceilings

and other obstacles, delivering high-quality stereo sound virtually

anywhere inside the house or out. With drift- and static-free reception

along with outstanding range –up to 300 feet* –the possibilities for

enjoying your AR Wireless Speaker System are nearly unlimited.

AR Wireless Stereo Speakers are compatible with most audio sources,

such as TVs, DVD players, VCRs, A/V receivers/amps, stereos,

computers, and portable devices (CD players, cassette players, MP3

players etc.)

This manual covers various connection options and detailed operating

instructions for making AR Wireless Speakers a valued part of your

lifestyle. If, after having reviewed the instructions, you have any

questions, please contact our Customer Service Department at

1-800-732-6866.

*Range may vary according to environment.

Table des matières

I. Emplacement des commandes…………………………………………… 2

II. Raccorder le système de haut-parleurs................................................ 3

III. Ajuster le transmetteur........................................................................ 5

IV. Syntoniser les haut-parleurs……………………………………………….6

V. Mettre les haut-parleurs hors tension…………………………………….7

VI. Charger les piles…………………………………………………………….7

VII. Renseignements utiles ....................................................................... 7

VIII. Guide de dépannage ........................................................................ 9

IX. Spécifications et caractéristiques ....................................................... 10

X. Garantie …………………………………………………………………….11

Introduction

Les haut-parleurs sans fil d’Acoustic Research vous aident àéliminer la

partie la plus difficile d’une installation de nouveaux haut-parleurs dans

la maison –passer et cacher des centaines de pieds de fils. Identique à

la radio FM, le signal de 900 MHz des haut-parleurs sans fil d’Acoustic

Research voyage aisément àtravers murs, plafonds, planchers et autres

obstacles afin de vous procurer un son stéréo de haute qualité,

pratiquement n’importe oùdans votre maison et ses alentours. Avec sa

réception sans dérive de la fréquence ni bruits statiques, ainsi que sa

portée exceptionnelle –jusqu’à 300 pieds* - les applications des haut-

parleurs sans fil d’Acoustic Research sont virtuellement illimitées. De

plus, ils sont compatibles avec la plupart des sources audio, telles que

les téléviseurs, lecteurs DVD, magnétoscopes, récepteurs A-V,

amplis/récepteurs stéréo et les appareils portatifs (lecteurs de disques

compacts, cassettes, MP3, etc.).

Ce guide décrit en détail les différentes options de branchement et les

modes de fonctionnement qui s’offrent àvous. Ainsi, nous l’espérons,

vos nouveaux haut-parleurs d’AR deviendront un composant précieux

de votre système de divertissement. Si, après avoir lu les instructions,

vous avez des questions, n’hésitez pas àcommuniquer avec notre

département de service àla clientèle, au : 1-800-732-6866.

* La portée peut varier selon l’environnement.

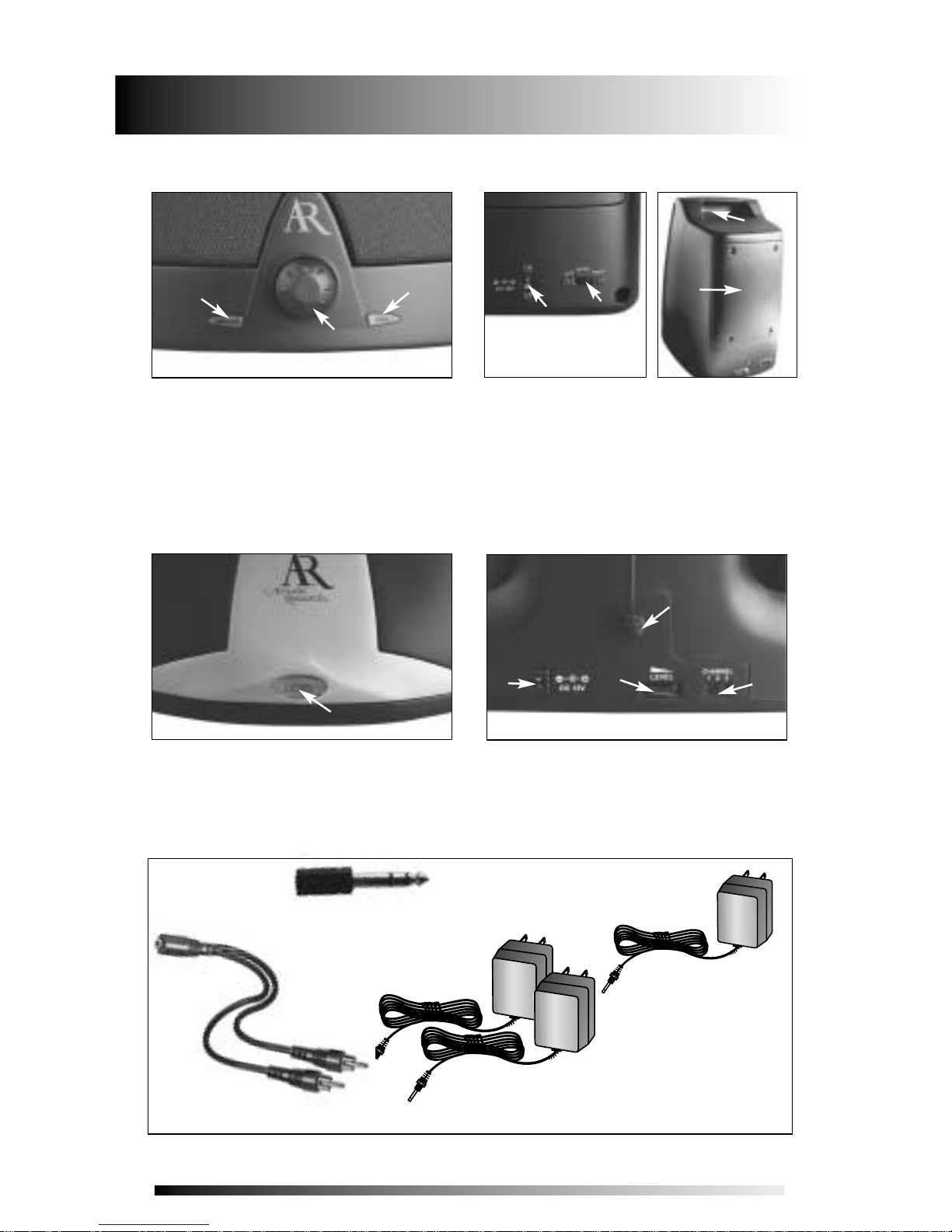

I. Emplacement des commandes

Vue avant des haut-parleurs :

A. Voyant lumineux de la

syntonisation (TUNED)

B. Voyant lumineux de la mise en

attente/charge (STDBY/CHRG)

C. Commande de mise en marche-

arrêt/volume/balayage

Vue avant du transmetteur :

H.Voyant lumineux du niveau sonore

(LEVEL)

Accessoires :

Vue arrière des haut-parleurs :

D.Couvercle du compartiment des

piles

E. Prise d’entrée CA du haut-parleur

F. Commutateur du canal

gauche/mono/canal droit

G.Poignée de transport

Vue arrière du transmetteur :

I. Prise d’entrée CA du transmetteur

J. Commande du niveau d’entrée

K. Câble d’entrée audio

L. Commutateur de sélection du

canal

M. Adaptateur

secteur CA du

transmetteur

–12 V CC

O.Câble adaptateur “Y”N.Adaptateur secteur CA de chaque

haut-parleur (2x) –15 V CC

IJL

EFD

P. Adaptateur de casque

d’écoute de 1

4”po

I. Location of Functions

Speaker Front View:

A. Tuning indicator light (tuned)

B. Standby/Charging indicator

light (stdby/chrg)

C. Power/volume/scan control

Transmitter Front View:

H.Audio level indicator light

Accessories:

Speaker Back View:

D.Battery compartment cover

E. Speaker power input jack

F. Left/mono/right switch

G.Carrying handle

Transmitter Back View:

I. Transmitter power input jack

J. Input level control

K. Audio input cable

L. Channel select switch

M. Transmitter AC

power adapter

- 12V DC

P. 1

4”headphone adapter

O.“Y”adapter cable N.Speaker AC power

adapter (x2) - 15V DC

IJL

EFD

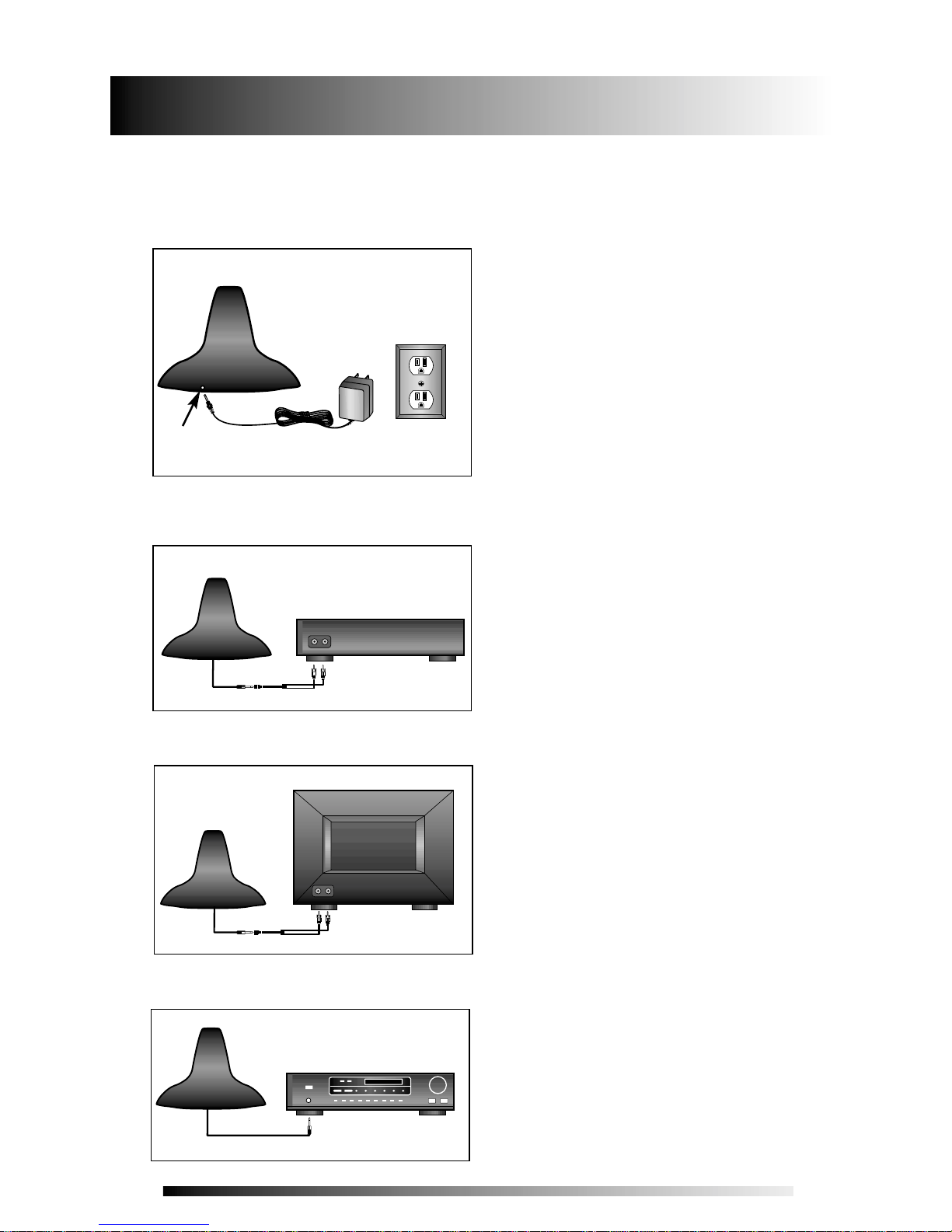

II. Connecting the Speaker System

I. Powering the Transmitter

Connect the small, round plug from the transmitter AC power adapter (M) to

the transmitter power input jack (I) and plug the other end of the transmitter

AC power adapter (M) into any standard 120V AC wall outlet.

Note: Be sure to use the AC power

adapter rated 12V DC 100 mA.

Note: There is no transmitter ON/OFF

switch. The transmitter is designed to be

left plugged in and powered at all times.

If you do not intend to use the AW871

for an extended period of time, you may

wish to unplug the transmitter AC power

adapter.

1. Connect the included “Y”adapter

cable (O) to the 3.5mm mini plug

cable coming out of the

transmitter.

2. Connect the RCA-type left (white)

and right (red) audio plugs on the

”Y”adapter cable to the

corresponding left and right audio

outputs of your A/V receiver, amp

or other audio source.

1. Connect the included “Y”adapter

cable (O) to the 3.5mm mini plug

cable coming out of the

transmitter.

2. Connect the RCA-type left (white)

and right (red) audio plugs on the

“Y”adapter cable to the

corresponding left and right audio

outputs on the TV.

Plug the cable coming out of the

transmitter into the headphone output

of your stereo or the audio output jack

on your computer. Use the included 1

4”

headphone adapter (P) to convert the

3.5mm plug to a 1

4”plug as needed.

Transmitter

i. Connecting to an A/V Receiver:

iii. Connecting to a Stereo or a Computer:

Transmitter

A/V Receiver

Stereo

Audio Input Cable (K)

“Y”adapter cable (O)

1/4”headphone

adapter (P)

Audio Input Cable (K)

“Y”adapter cable (O)

Audio Input Cable (K)

ii. Connecting to a TV:

Audio Output

120V AC

wall outlet

AC Power

Adapter (M)

II. Connecting to an Audio Source:

II. Raccorder le système de haut-parleurs

I. Alimenter le transmetteur

Raccordez la petite fiche ronde àpartir de l’adaptateur secteur CA (M) du

transmetteur jusqu’à la prise d’entrée d’alimentation (I) du transmetteur et

raccordez l’autre extrémitéde l’adaptateur secteur CA (M) dans une prise de

courant standard de 120 V CA. Remarque : Assurez-vous d’utiliser

l’adaptateur secteur CA dont la puissance

nominale est de 12 V CC, 100 mA.

Remarque : Il n’y a pas d’interrupteur

de mise en marche-arrêt. Le

transmetteur a étéconçu pour être

branchéen tout temps. Si vous planifiez

ne pas utiliser le AW871 pendant une

période de temps prolongée, il est

recommandéde débrancher l’adaptateur

secteur CA de la prise de courant.

1. Raccordez le câble adaptateur “Y”

(O) inclus au câble dotéde la

minifiche de 3,5 mm qui sort du

transmetteur.

2. Raccordez les fiches audio RCA de

gauche (blanche) et de droite

(rouge) se trouvant sur l’adaptateur

“Y”aux sorties gauche et droite

correspondantes de votre récepteur

A-V, amplificateur ou autre source

audio.

1. Raccordez le câble adaptateur “Y”

(O) inclus au câble dotéde la

minifiche de 3,5 mm qui sort du

transmetteur.

2. Raccordez les fiches audio RCA de

gauche (blanche) et de droite

(rouge) se trouvant sur l’adaptateur

“Y”aux sorties gauche et droite

correspondantes de votre téléviseur.

Raccordez le câble qui sort du

transmetteur dans la prise de sortie de

casque d’écoute de votre chaîne stéréo

ou prise de sortie audio de votre

ordinateur. Utilisez l’adaptateur de

casque d’écoute de 1/4 po (P) inclus

afin de convertir la fiche de 3,5 mm en

une fiche de 1/4 po, au besoin.

i. Raccord àun récepteur A-V :

iii. Raccord àune chaîne stéréo ou un ordinateur :

II. Raccord àune source audio :

Transmetteur

Récepteur A-V

Chaîne stéréo

Adaptateur de casque

d’écoute de 1/4”po (P)

Câble d’entrée audio (K) Câble adaptateur “Y”(O)

Câble d’entrée audio (K)

ii. Raccord àun téléviseur :

Téléviseur

Sortie audio

Transmetteur

Prise de

courant de

120 V CA

Adaptateur

secteur CA (M)

Câble d’entrée audio (K)

Câble adaptateur

“Y”(O)

III. Alimenter les haut-parleurs

There are two options to power your wireless speakers:

i. Adaptateur secteur CA :

Battery

Battery Battery

Avertissement : Cet appareil a étéconçu pour être utiliséavec des sorties de

niveau de ligne ou des sorties de casque d’écoute seulement. NE PAS

raccorder directement aux prises de haut-parleurs, car ceci risque

d’endommager le transmetteur de façon permanente.

1. Réduisez le volume au niveau

minimum en tournant le contrôle

de mise en marche arrêt/volume/

balayage (C), situéàl’avant du

haut-parleur, tout àfait àgauche.

2. Insérez la petite fiche ronde

provenant de l’adaptateur secteur

CA (N) d’un haut-parleur dans la

prise d’entrée d’alimentation (E) du

haut-parleur.

3. Branchez l’autre extrémitéde

l’adaptateur secteur CA du haut-

parleur dans n’importe quelle prise

de courant standard de 120 V CA.

Remarque : Assurez-vous

d’utiliser l’adaptateur secteur CA

dont la puissance nominale est de

15 V CC, 800 mA.

1. Réduisez le volume au niveau

minimum en tournant le contrôle

de mise en marche arrêt/volume/

balayage (C), situéàl’avant du

haut-parleur, tout àfait àgauche.

2. Retirez le couvercle du compartiment

des piles (D) situéàl’arrière d’un

haut-parleur.

3. Insérez huit (8) piles de type “C“

(non incluses) dans le haut-parleur

en suivant le sens de la polarité(les

inscriptions “+ “et “-”), selon le

schéma inclus dans le compartiment

des piles.

4. Replacez le couvercle de compartiment

des piles.

ii. Piles de type “C”:

Haut-parleur

Prise d’entrée d’alimentation du

haut-parleur (E)

Adaptateur

secteur CA (N)

Couvercle du

compartiment

des piles (D)

Important:

Si vous utilisez des piles rechargeables, les piles seront chargées lorsque vous

raccorderez les adaptateurs secteur CA dans les haut-parleurs (le voyant

lumineux «Standby/Charging »s’allumera en vert). Les adaptateurs secteur

CA rechargeront les piles au NiCd ou au NiMh. NE PAS tenter de recharger

d’autres types de piles que celles mentionnées ci-dessus.

Other manuals for AW-871

Table of contents

Other Acoustic Research Speakers manuals

Acoustic Research

Acoustic Research ARS15 User manual

Acoustic Research

Acoustic Research AWSHTB_QS User manual

Acoustic Research

Acoustic Research AW880 User manual

Acoustic Research

Acoustic Research AWS6B3S User manual

Acoustic Research

Acoustic Research ARXP242 Quick start guide

Acoustic Research

Acoustic Research AWSBT8 User manual

Acoustic Research

Acoustic Research AW826 User manual

Acoustic Research

Acoustic Research AWSF9R User manual

Acoustic Research

Acoustic Research AWSBT1 User manual

Acoustic Research

Acoustic Research AWSBT7WH User manual

Acoustic Research

Acoustic Research AWS5B3 User manual

Acoustic Research

Acoustic Research ARIC65 User manual

Acoustic Research

Acoustic Research AWSBT1 User manual

Acoustic Research

Acoustic Research AWS5 User manual

Acoustic Research

Acoustic Research AWSBT6 User manual

Acoustic Research

Acoustic Research AWSBTSK User manual

Acoustic Research

Acoustic Research PL900S User manual

Acoustic Research

Acoustic Research ARS15 User manual

Acoustic Research

Acoustic Research VP Series Quick start guide

Acoustic Research

Acoustic Research AR11 Setup guide

Acoustic Research

Acoustic Research AWS63 User manual

Acoustic Research

Acoustic Research AW-811 User manual

Acoustic Research

Acoustic Research AWSBT4 User manual

Acoustic Research

Acoustic Research AWS53 User manual

Popular Speakers manuals by other brands

argon audio

argon audio IE20 quick start

Denon

Denon SC-N7 owner's manual

Gemline

Gemline Ace 3952 user manual

Focal

Focal ON WALL 300 User manua

HEADRUSH

HEADRUSH Maximus HRSP 5024 manual

SoundLogic

SoundLogic BCCS-6/6395 instruction manual

Peavey

Peavey DTH 218 Specification sheet

Avantree

Avantree Pluto Air user guide

Morel

Morel Integra Series INTEGRA OVATION 4 install guide

Oppo

Oppo SONICA quick start guide

Bose

Bose SoundLink Wireless Music System owner's guide

Rocksteady

Rocksteady Stadium owner's manual

Bowers & Wilkins

Bowers & Wilkins 4 owner's manual

Sonance

Sonance SONOS OUTDOOR Series installation manual

Electro-Voice

Electro-Voice EVID FM4.2 Brochure & specs

Pioneer

Pioneer XW-HTD630 manual

Onn

Onn BWA16AA002 Product guide

HP GL313AA - USB Speakers PC Multimedia quick start guide
