ABSCO SHEDS 30302GK Installation guide

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 1

09/07/19

MANU FA CT URED

IN A US TR ALIA

SNAPTiTE

Assemb ly

CONCRETE SLAB

3100mm

ABSCO INDUSTRIES ASSEMBLY INSTRUCTION MANUAL SHED MODEL: 23151GK 21-11-2017

CONCRETE SLAB

2360mm

1620mm

FRONT: 2.26m

SIDE: 1.52m

HEIGHT: 1.95m

We thank you for choosing an Australian made

shed. For further assistance please visit our detailed

instructional video library at

Http://www.abscosheds.com.au/watch-videos

At ABSCO Industries we are always looking to be

number ONE, so please let us know what you think

of our instructions. Feedback makes us better.

[email protected]

CONCRETE

REBATED EDGE

BOTTOM CHANNEL

CONCRETE SLAB

75mm WIDE REBATE

100mm

WHEN LAYING YOUR CONCRETE

SLAB, ENSURE THERE IS A

REBATED EDGE 25mm DEEP

AROUND THE PERIMETER

THIS WILL HELP WATER EGRESS

FROM THE BASE OF THE SHED

Absco Industries

Premier Shed Model: 23151GK

PAGE 01

非サイクロン地域での建設用

風の評価：AS4055-2012によるN2。

より高い風の定格が必要な場合はご連絡ください

JPN: [email protected] or 0120 82 5817

注：この小屋は、Cycloneキットを追加購入することで、

AS4055-2012に従って風定格C1にアップグレードでき

ます。

コンクリートスラブを敷設するときは、周囲に25mm

の深さのリベートエッジがあることを確認します。こ

れは、小屋の底から水が出るのを助けます。

指導ビデオについては、Absco

Sheds Assemblyアプリをダ

ウンロードしてください

MANU FA CT URED

IN A US TR ALIA

SNAPTiTE

Assemb ly

[email protected]

www.eeplan.co.jp

JPN: 0120-82-5817 翻訳版改定日2021/05/25

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 2

17/03/21

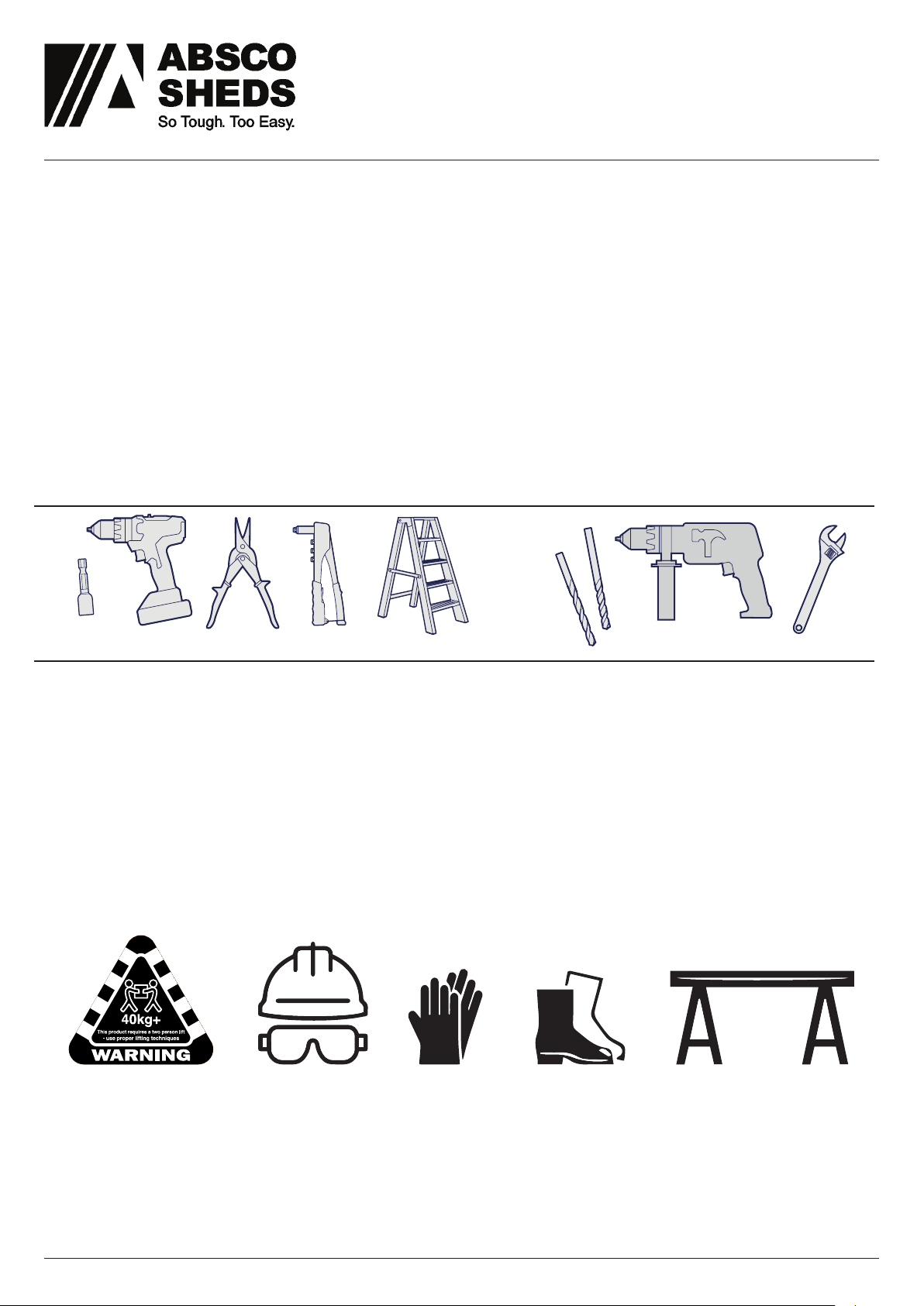

5/16” Hex driver bit

Ladder Hammer drill Shifter

10mm metal drill bit

10mm masonry drill bit

Pop riveterTinsnipsCordless drill

一般的な手順

•

サイトの準備

•

必要なツール

アセンブリを開始する前に、これらの指示を詳細に読んで、アセンブリの方法と関連する詳細を完全に理解してください。

カートンを開梱し、「部品梱包リスト」ページで説明および図解されている部品と照らし合わせて、すべての部品を慎重に

識別して確認します。

小屋の場所は水平でなければなりません。表面が平らでないと、部品の位置がずれることがあります。

小屋は、鉄筋コンクリートスラブの上に建てられ、「最終構造」ページに適切に示されているように固定されます。

安全上の注意

•

推奨

一部の部品には鋭いエッジがある場合があります。これらのアイテムを扱うときは手袋を着用し、穴を開ける場合は安全

メガネを着用することをお勧めします。賢明な靴を強くお勧めします。

風の強い環境で小屋を建てないでください。

建設が完了した直後に、小屋がしっかりとした基礎にしっかりと固定されていることを確認してください。

2人以上で小屋を建てることを強くお勧めします。

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 3

17/03/21

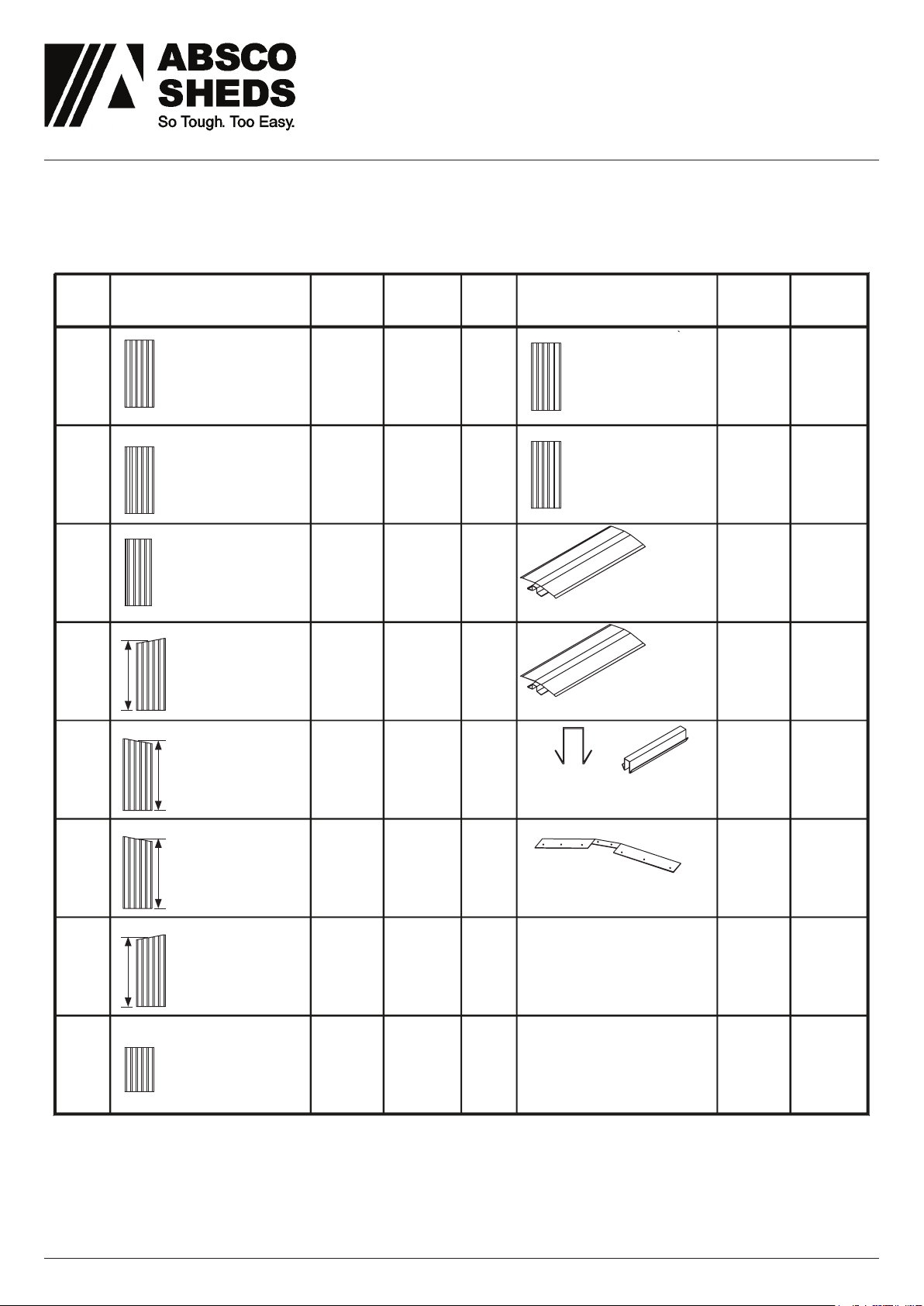

COMPONENT PACKING LIST

Check off all components.

STEEL SHEET

1785mm X 773mm 30A

STEEL SHEET

1785mm X 773mm 31A

STEEL SHEET 36L

STEEL SHEET 36R

15A

2PEAK BRACE

COMPONENT

DESCRIPTIO N

PART

No. CHECK COMPONENT

DESCRIPTION

PART

No. CHECK

QTY QTY

STEEL SHEET

1785mm X 711mm 34A

STEEL SHEET

1725mm X 773mm A

STEEL SHEET 38R

STEEL SHEET

1546mm X 773mm 45A

STEEL SHEET 38L

STEEL SHEET

1725mm X 773mm B

97AL

1RIDGE

BEAM

L = 1521mm (59.9")

97AR

RIDGE

BEAM

L = 1521mm (59.9")

ZARSP

1RIDGE BEAM JOINER

L: 450mm (17.7")

1852mm TO MIDPOINT

X 773mm

1979mm TO MIDPOINT

X 773mm

1979mm TO MIDPOINT

X 773mm

MIDPOINT

1852mm TO MIDPOINT

X 773mm

MIDPOINT

Nominal sheet widths are shown. +/- 2mm is within tolerance.

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 4

17/03/21

COMPONENT PACKING LIST

58C

4CHANNEL

L = 773mm

2CHANNEL

L = 1518mm

84R 2CHANNEL

L = 1518mm

84L

58B

1CHANNEL

L = 1725mm

58A

2CHANNEL WITH HINGES

L = 1725mm

79A

1CHANNEL

55AL

55CL

55BL

81BL

81AL

60AL

55CR

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

55BR

81BR

81AR

60AR

55AR

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

CHANNEL

L = 1496.5mm (58.9")

COMPONENT

DESCRIPTION

PART

No. CHECK COMPONENT

DESCRIPTION

PART

No. CHECK

QTY QTY

L= 1563mm

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 5

17/03/21

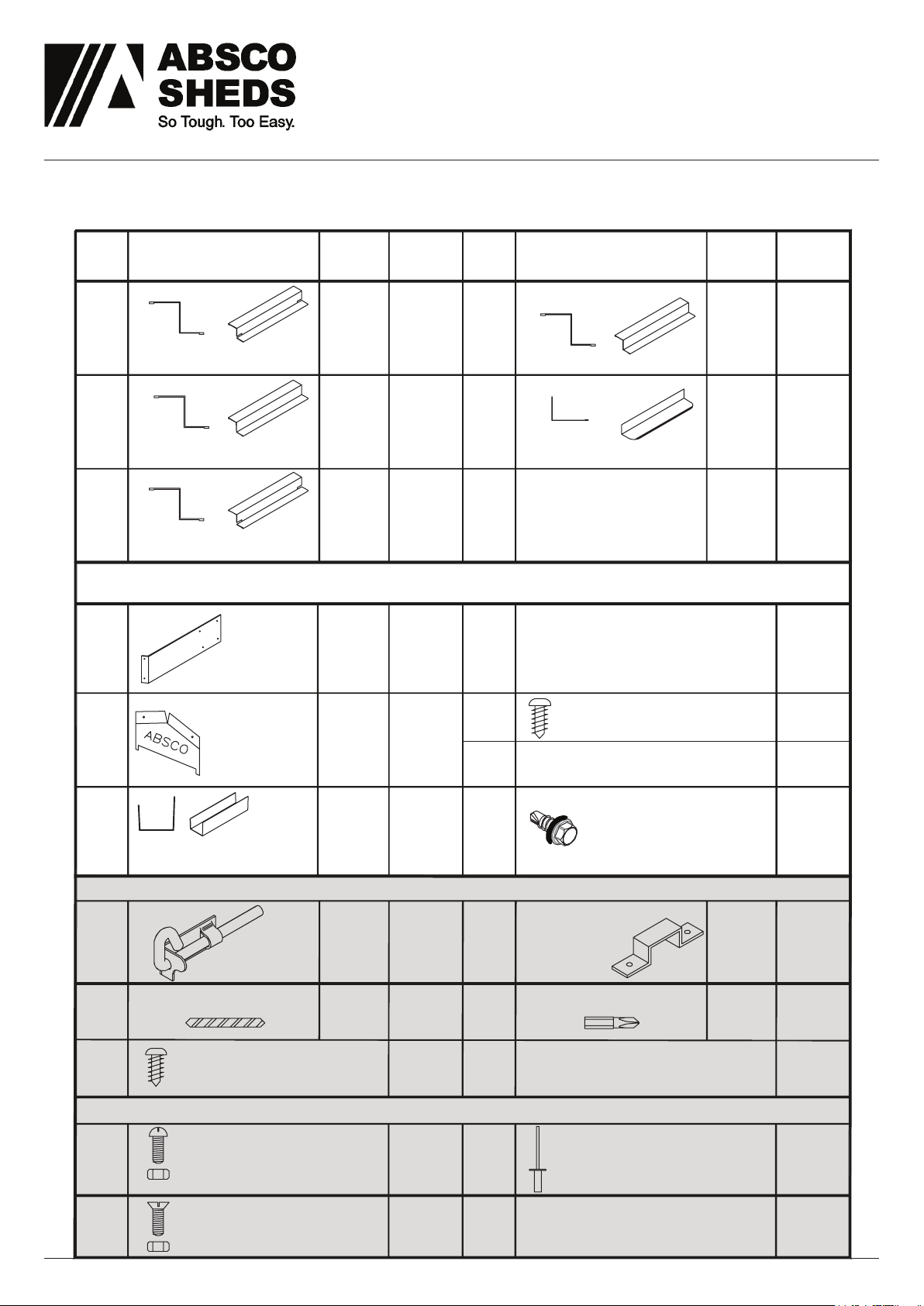

COMPONENT PACKING LIST

90A

JAMB L= 1568mm

191A

JAMB L= 1120mm

87A

LIP TRIM L= 1546mm

14A

2CAP GABLE

L: 170mm

1ASSEMBLY

INSTRUCTIONS

COMPONENT

DESCRIPTION

PART

No.CHECK COMPONENT

DESCRIPTION

PART

No. CHECK

QTY QTY

INSTRUCTIONS & FITTINGS PACKET

89C

JAMB L= 1725mm

89A

JAMB L= 1785mm

12A

2DOOR

STRAP

L: 165mm

CSJ

10 CHANNEL JOINER

L= 200mm (7.9")

DOOR

PADBOLT

HASP

SELF TAPPING SCREWS

PACKET CONTAINING 220

DOOR

PADBOLT

3/16 COUNTERSUNK

SCREWS & NUTS

3/16 ROUND HEAD

BOLTS & NYLOCK NUTS

83.2 x 8mm

BLIND POP RIVETS

PSTKDBL - DOUBLE DOOR FITTINGS PACK

PACK12P - SCREW PACK 1 2

PACK12P

SCREW PACK 12

PHILLIPS DRIVER BI T

3mm DRILL BI T DRILL FAST038

FAST007FAST006

1 1

HEX HD

TEK SCREW W/ NEO

WASHER 10-16x16mm

SELF TAPPING SCREWS

PACKET CONTAINING 100

PSTKDBL

DOUBLE DOOR FITTINGS PACK

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 6

09/07/19

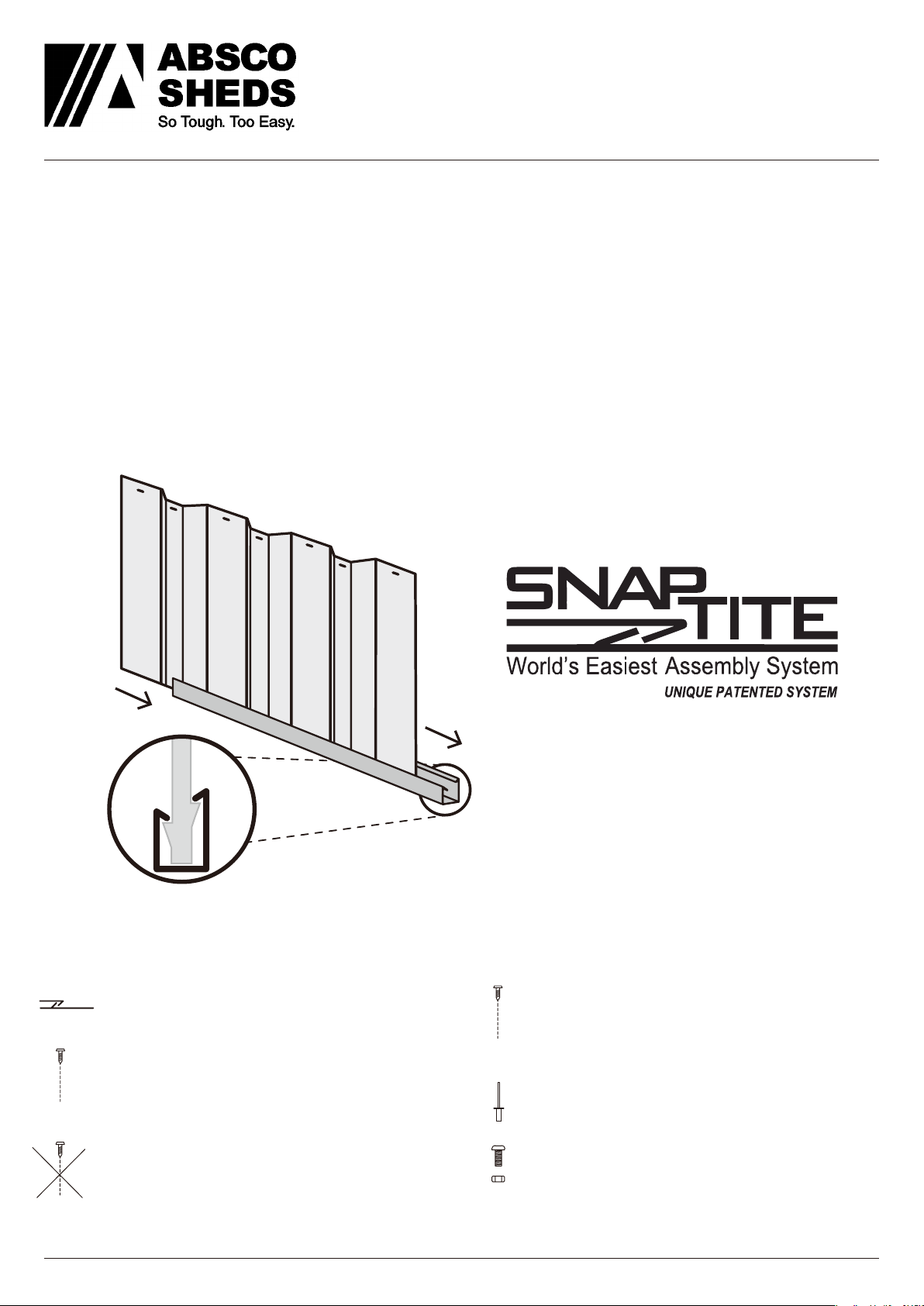

SNAPTiTE ASSEMBLY GUIDE

固定記号

3mm pop rivet

4mm nut and bolt set.

SNAP

T TE

SnaptiteAssemblySystemは、工具や留め具を必要とせずに、エンドチャネルをすべての屋根シートと壁シートにロックしま

す。

各パネルを組み立てるために、周辺チャンネルは各パネルの上部と下部に固定されています。シート上のSNAPTiTEラグに

チャネルをそっとタップし、シートに沿って作業します。

各周辺チャネルは、シートの端と同じ高さに仕上げる必要があります。各端がきれいに揃うまで、シートに沿ってチャンネルを

軽くたたくだけです。パネルからチャネルを削除する必要がある場合は、側面からスライドさせて外します。

チャンネルは、ネジを必要とせずに開口パネルを

所定の位置にロックします！

SNAPTiTE固定方法によるシートへの安全なチャ

ネル。

最初に穴を開けてコンポーネントを結合します。 1

つのコンポーネントをテンプレートとして使用して、

穴の位置をマークし、3mmのドリルビットで穴を開

けます。

一部のチャンネルにはこのモデルの小屋には不

要な追加の穴があるため、コンポーネントをこの

場所で1本のネジで結合します。

ネジが他のコンポーネントのさらなる組み立てを

妨げる可能性があるため、まだこの場所でコン

ポーネントを結合しないでください。

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 7

09/07/19

つなぎ合わせが必要なチャンネルを結合するためのガイド

印字された文字が同じ向きになるようにします。

Step 1. Step 2.

Step 3. Finished Channel.

= =

JOIN>> <<JOIN

CSJ

JOIN>>

JOIN>> SJ

= =

JOIN>>

<<JOIN

= =

JOIN>> <<JOIN

Finished Spliced

Channel

Push

20mm 15mm

CSJ

...

チャンネルとCSJジョイナーを配置して、

CSJの中心が各チャンネルの終端と一

致するようにします。

角度を付けてCSJの中心にチャネルの

<<JOINを配置して、2番目のチャネルを

CSJに結合します。 「カチッ」という音が

聞こえるまで、C SJをチャンネルに押し込

みます。

完成したチャンネル。

結合されたチャンネルは、CSJが結合さ

れたチャンネル内に均等に配置された

画像のようになります。

JOIN>>テキストがマークされている

チャネルの端に、CSJの中心を斜めに挿

入して、最初のチャネルをCSJに結合し

ます。

「カチッ」という音が聞こえるまで、CSJ の

片側を押し下げます。

CSJの3mmドリルビットで穴を開けて、

チャネルの穴と一致させ、付属のネジで

固定します。

これらは仮止めで、アセンブリ中に一時

的に取り外す必要があります。

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 8

09/07/19

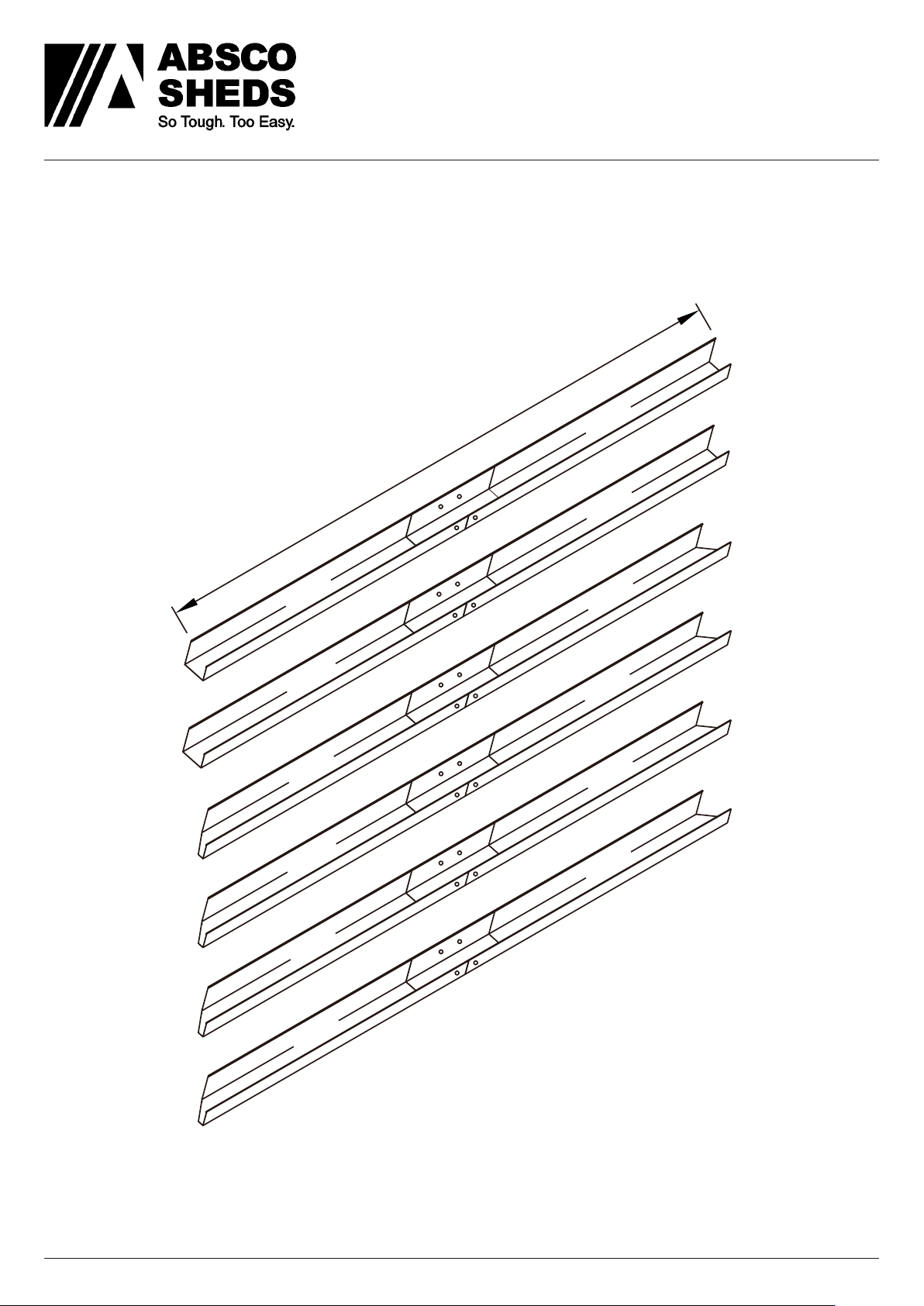

8xチャネルジョイナーを使用して16xチャネルセクションを結合する（パートCSJ）

4x 81AR

4x 81AL

2x 60AR

2x 60AL

1x 55AR

1x 55AL

1x 55CR

1x 55CL

1x 55BR

1x 55BL

1x 81BR

1x 81BL

2993mm

81BL

55BL

55CL

55AL

60AL

81AL

81BR

55BR

55CR

55AR

60AR

81AR

= 4x 81A

= 2x 60A

= 1x 55A

= 1x 55C

= 1x 55B

= 1x 81B

スプライスチャンネルの事前組み立て

注：チャンネルに既に穴が開いています。CSJを接合したチャンネルが元々

あったチャンネルの穴をふさいでいる場合はもう一度ドリルで穴を開け直す

必要があります。

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 9

09/07/19

Push

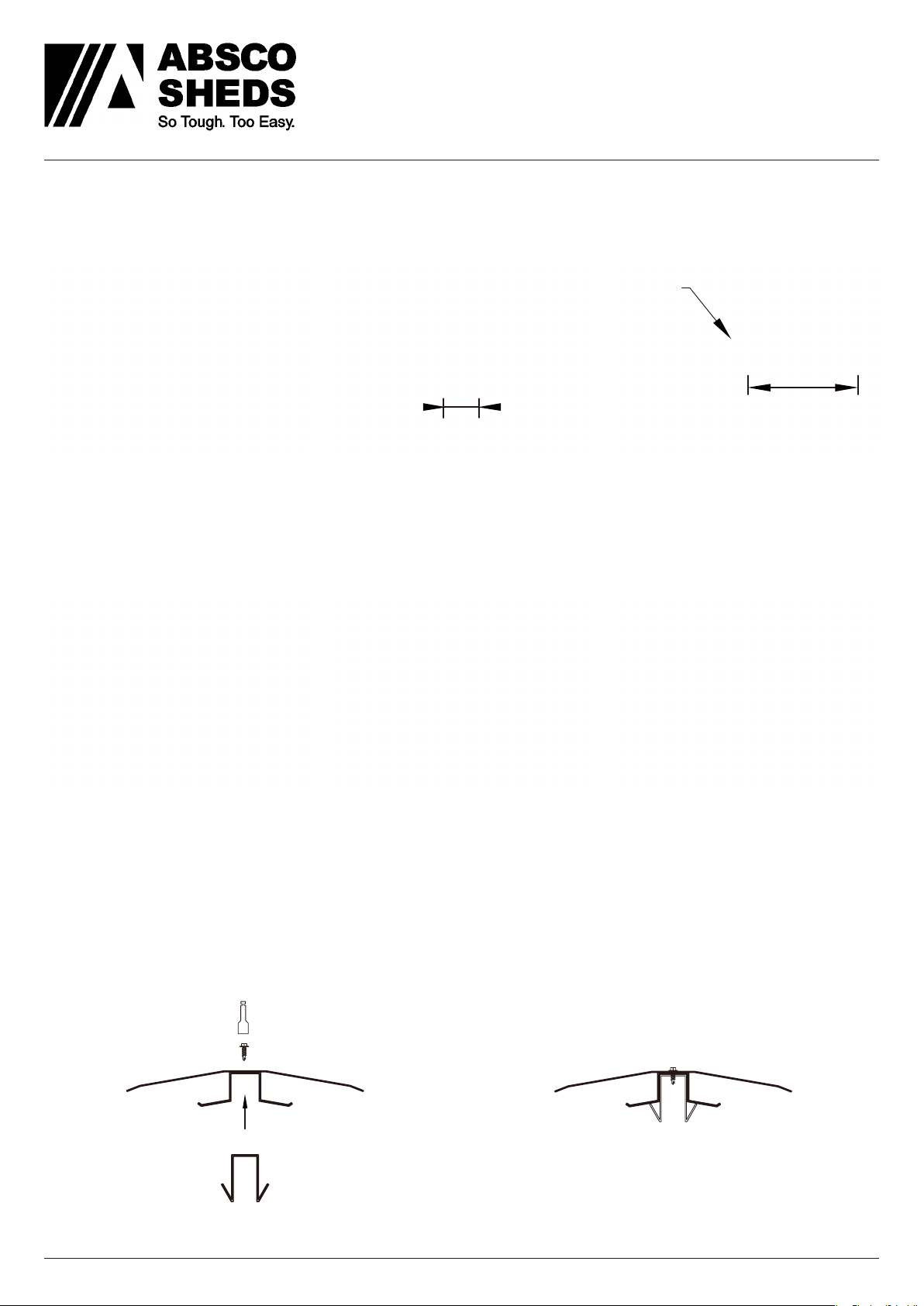

スプライスリッジビームの結合に関するガイド

次の3つの手順に従って、棟梁を組み立てます。

Step 1. NOTE. Step 2.

Step 3.

50mm

225mm

ZARSP

図のように2つの棟梁を配置し、一緒に押し

込みます。一方のキャップをもう一方の下に

スライドさせます。

ビームが所定の位置にあるとき、リッジキャッ

プの50mmの重なりがあります。

ZARSPを使用して、2つの棟梁の中心で接続

します。完全に押し込まれていることを確認し

てください。

棟梁を裏返します。 1つのリッジビームの中

心に沿って中央から250mmを測定し、

50mmの間隔をマークします。各マーキング

でTekネジで固定します。

棟梁アセンブリの反対側まで繰り返します。

ヒント：各穴に3mmのドリルビットで事前に

穴を開けると、固定しやすくなります。

完成したスプライスリッジビーム

Hex Driver Bit

Hex Hd Self-drilling tek screw

with neoprene washer

Absco Industries Assembly Instruction Manual

ABSCO PREMIER SHED

MODEL: 30302GK

3.00mW x 3.00mD x 2.10mH

Model: 30302GK 1.20 10

09/07/19

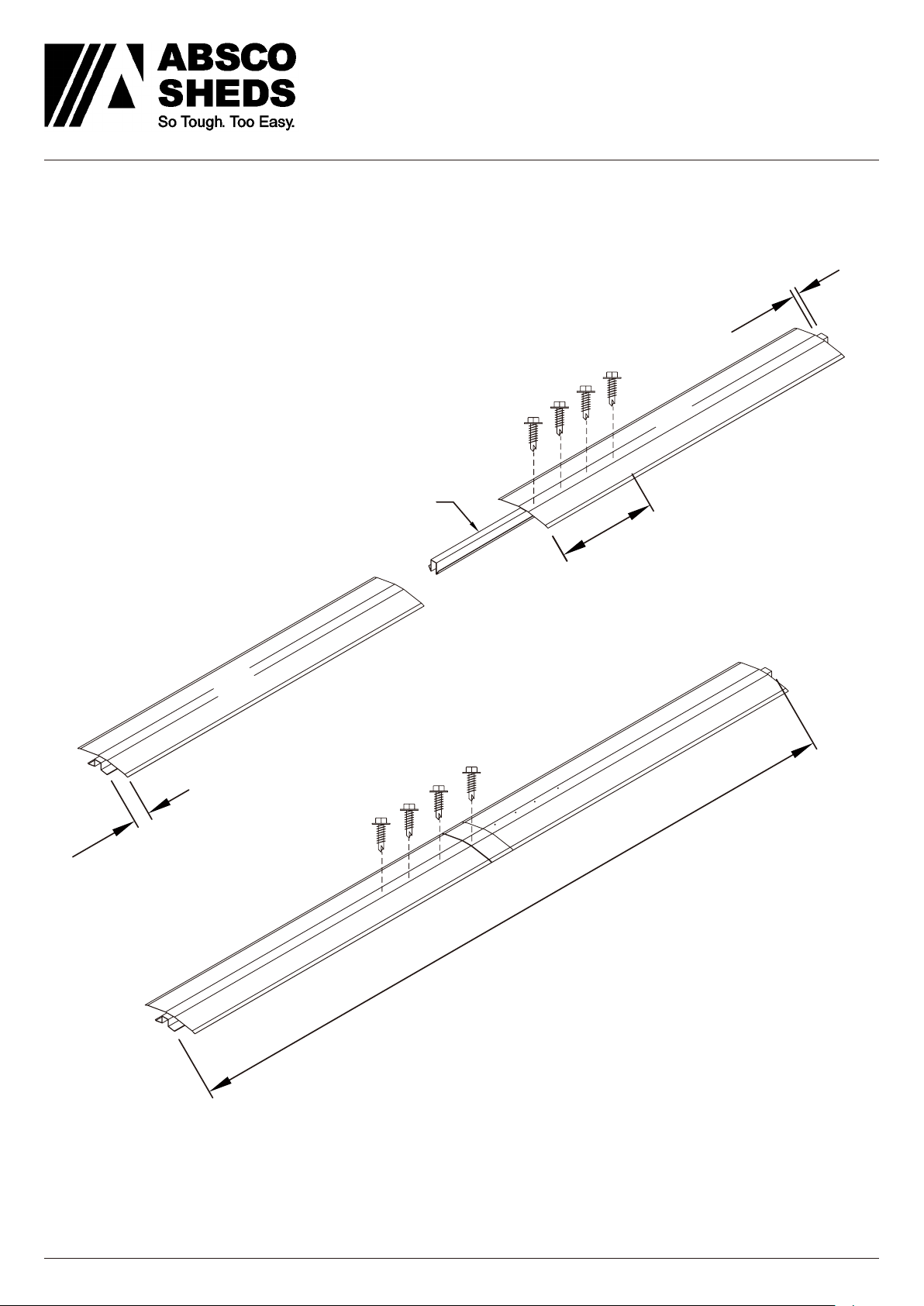

PRE-ASSEMBLY OF SPLICED RIDGE BEAM

1x 97AL

1x 97AR

= 1x 97A

2993mm Overall length

ZARSP

225mm

97AL 97AR

16mm
