Zoeller 1104-0082 User manual

QUICK REFERENCE GUIDE.

SEE INSTRUCTION MANUAL FOR COMPLETE

DETAILS.

DRAIN PUMP

SYSTEM

MODEL #

1104-0082

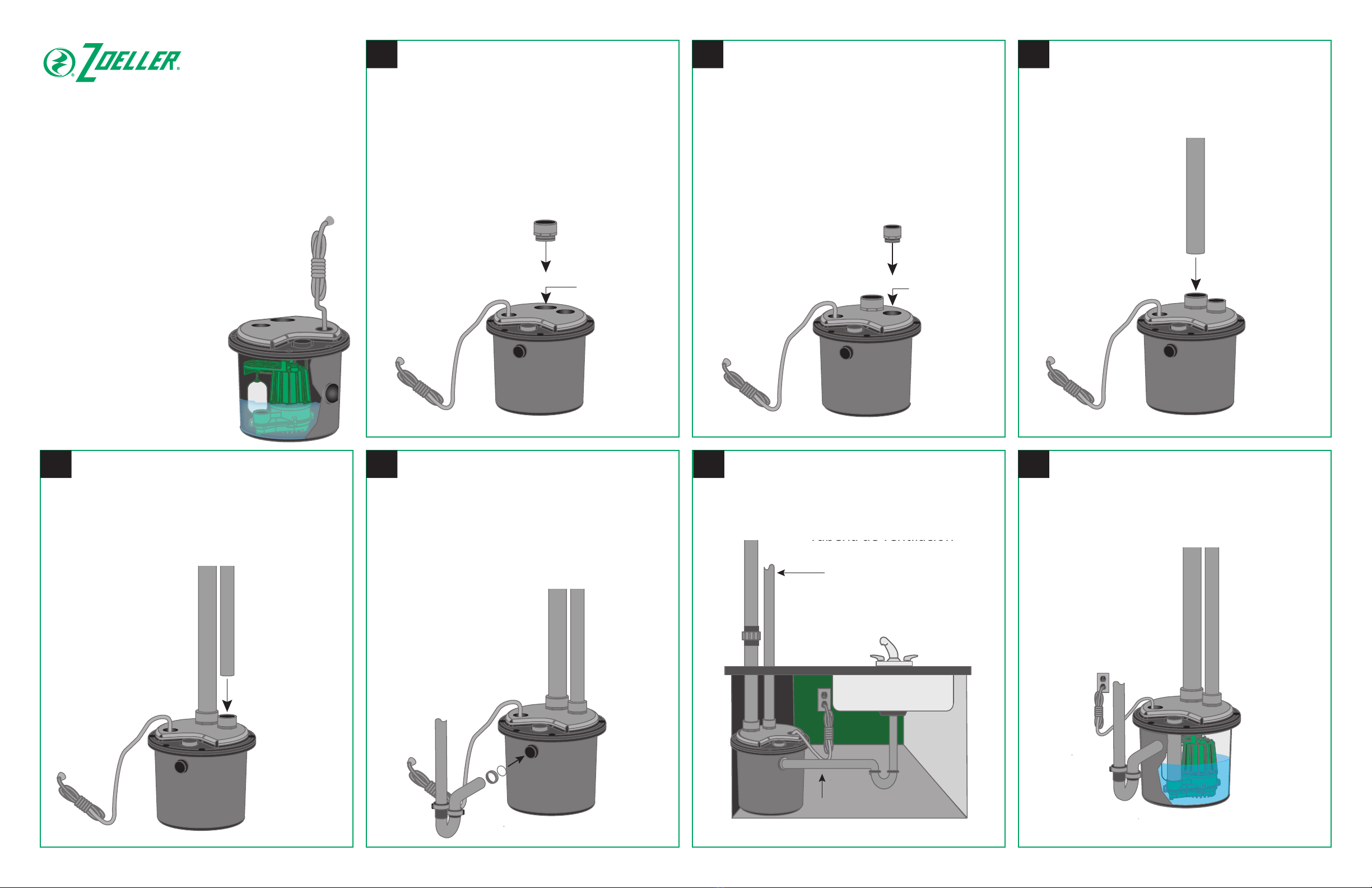

Thread 2-in slip coupling into the vent

opening on the top of the basin.

Thread 1-1/2-in slip coupling into the

discharge opening at the top of the basin.

Attach rigid 2-in vent pipe to the 2-in slip

coupling according to local, regional, and

state codes.

Attach rigid 1-1/2-in discharge pipe to

the 1-1/2-in slip coupling, and plumb

into existing drain pipe according to local,

regional,a and state codes. Use check valve

as required.

Thread compression tting into opening on

the side of the basin. Insert drain pipe into

1-1/4-in slip coupling. Insert drain pipe

into the inlet opening on the side of the

basin and tighten tting.

Connect power cord to GFCI outlet. Fill the basin with water to check operation.

The pump will start when the water level

has activated the oat switch.

Vent

Opening Discharge

Opening

Discharge Pipe

Vent Pipe

Inlet Pipe

On Level

123

4 5 6 7

• Always disconnect power source

before attempting to install,

service or maintain the pump.

• Never handle a pump with wet

hands or when standing on wet

or damp surface or in water.

Fatal electrical shock could

occur.

• This pump is not designed for

pumping effluent or sewage.

• Pump only clear water. Do not

pump flammable or explosive

fluids such as gasoline, fuel oil,

kerosene, etc. Do not use in

a flammable and/or explosive

atmosphere. Failure to follow

these warnings could result in

death or serious injury and/or

property damage.

GUÍA DE REFERENCIA RÁPIDA.

CONSULTE LOS DETALLES COMPLETOS EN EL

MANUAL DE INSTRUCCIONES.

SISTEMA DE BOMBA

DE DRENAJE

MODELO #

1104-0082

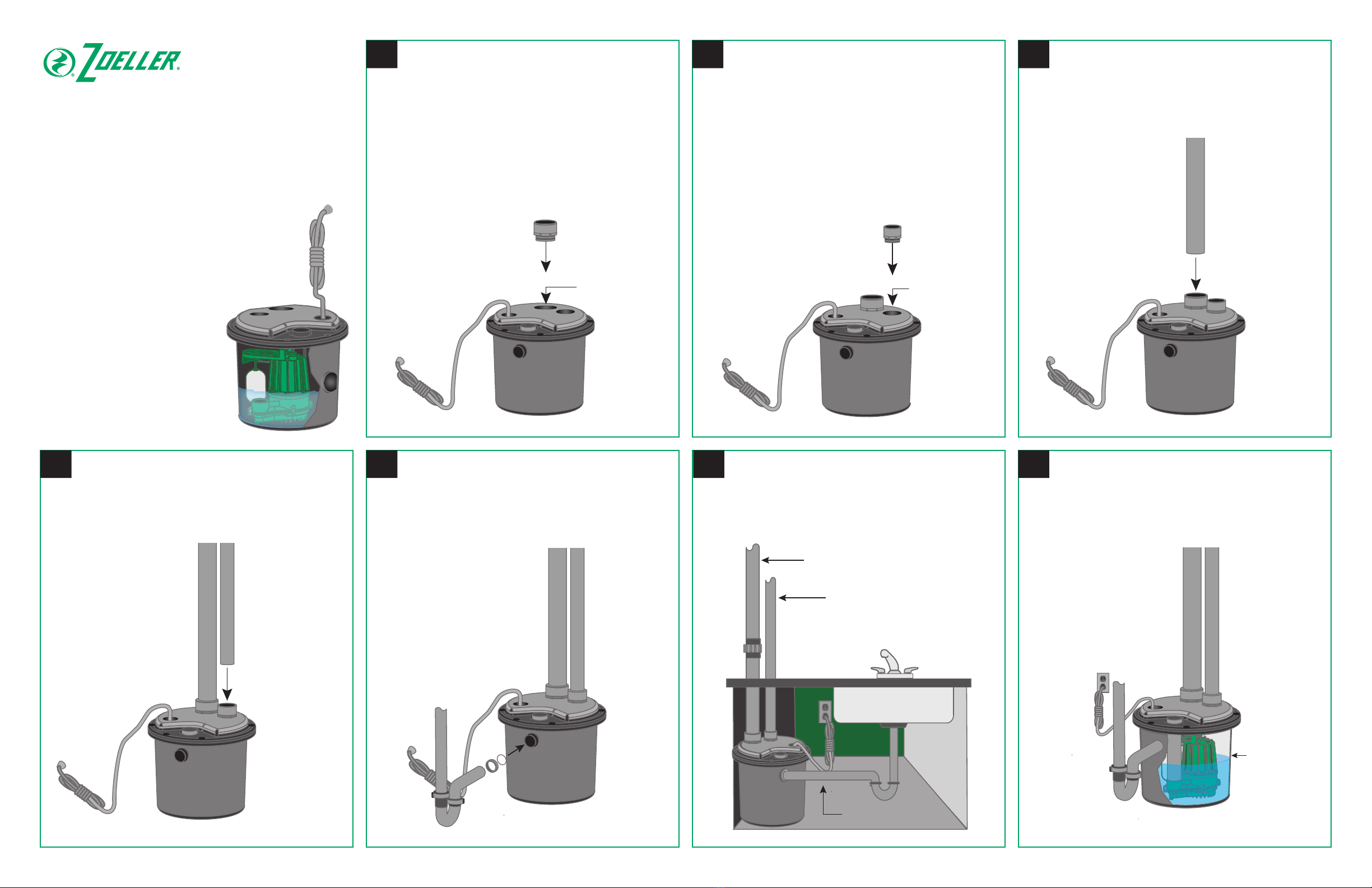

Adaptador deslizante roscado de 5.1 cm (2

pulg.) en la abertura de ventilación en la

parte superior del contenedor para agua.

Adaptador deslizante roscado de 3.8 cm (1-

1/2 pulg.) en la abertura de descarga en la

parte superior del contenedor para agua.

Conecte una tubería de ventilación rígida al

adaptador deslizante de 5.1 cm (2 pulg.) de

acuerdo con los códigos locales, regionales

y estatales.

Conecte una tubería de ventilación rígida

al adaptador deslizante de 3.8 cm (1-1/2

pulg.), y acóplela a la tubería de drenaje

existente de acuerdo con los códigos

locales, regionales y estatales. Use una

válvula de retención según sea necesario.

Enrosque el conector de compresión en

la abertura del costado del contenedor

para agua. Inserte la tubería de drenaje

en el adaptador deslizante de 3.2 cm (1-

1/4 pulg.). Inserte la tubería de drenaje

en la abertura de entrada en el costado

del contenedor para agua y apriete el

conector.

Conecte el cable eléctrico al tomacorriente

GFCI.

Llene el contenedor para agua con agua

para vericar el funcionamiento. La bomba

arrancará cuando el nivel del agua haya

activado el interruptor de otador.

Abertura

de ventilación Abertura de

descarga

Tubería de descarga

Tubería de ventilación

Tubería de entrada

A nivel

123

4 5 6 7

• Siempre desconecte la alimentación eléctrica antes de

instalar la bomba o realizar actividades de servicio o

mantenimiento.

• Nunca manipule la bomba con las manos mojadas o si

está de pie en agua o sobre una

superficie húmeda o mojada,

ya que podría ocurrir una

electrocución fatal.

• Esta bomba no está diseñada

para bombear aguas residuales

o servidas.

• Bombee solo agua limpia. No

bombee líquidos inflamables

o explosivos como gasolina,

gasoil, queroseno, etc. No

la utilice en una atmósfera

inflamable o explosiva. No

seguir estas instrucciones puede

provocar la muerte, lesiones

graves o daños a la propiedad.
