Whispbar S51W User manual
WHISPBARRAILBAR
S51W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 1
x 1
x 2
1
Revision No:
2C
WHISPBARRAILBAR
S51W
D

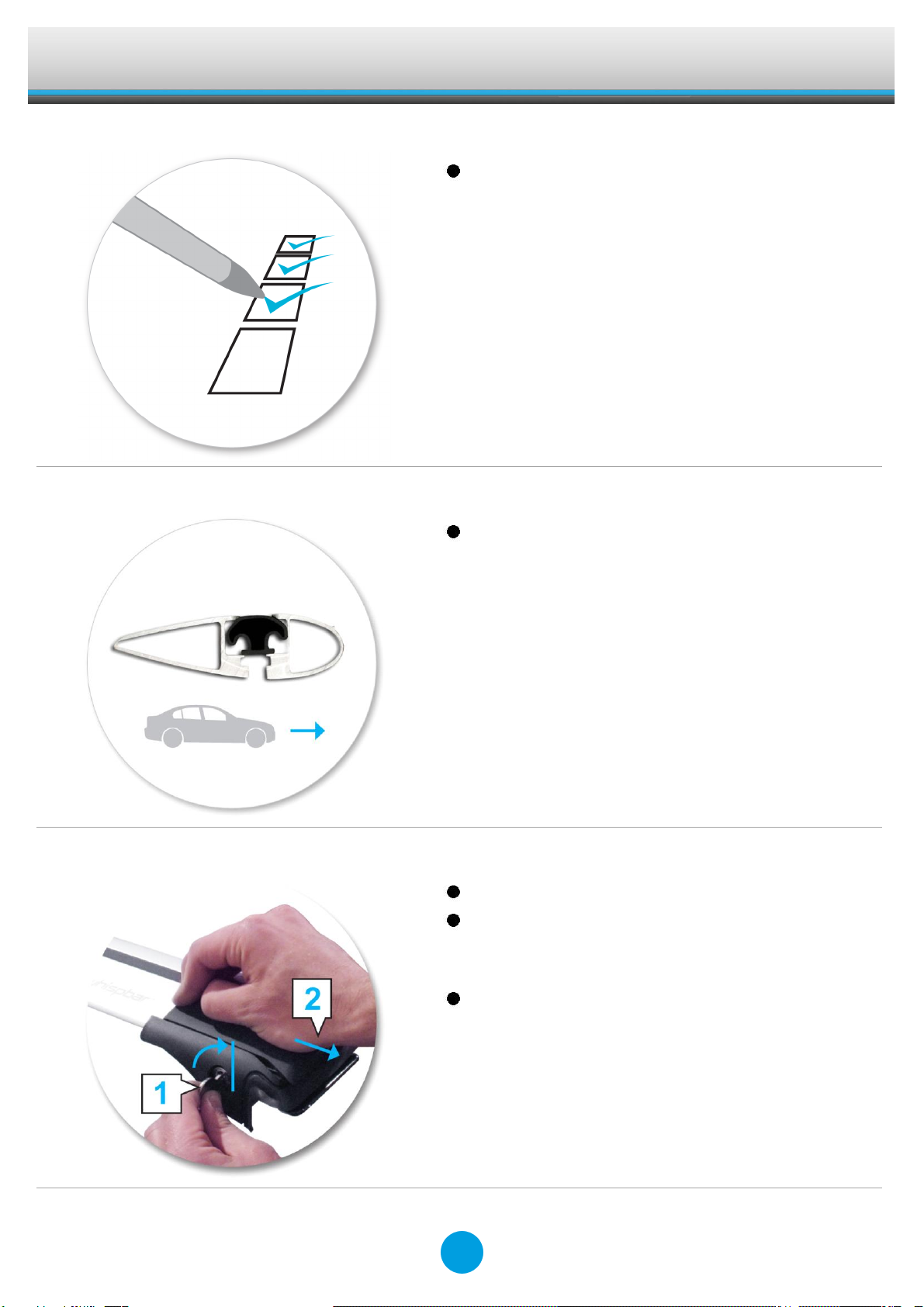

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Sicherstellen, dass der Dachträger in
Fahrtrichtung zeigt (s. Abb.).
Abdeckungen mit Schlüsseln abnehmen.
Um die Abdeckung zu entfernen, halten Sie
den Schlüssel in vertikaler Position und
ziehen Sie die Abdeckung ab.
Montage bei allen Beinen wiederholen.
2
WHISPBARRAILBAR
S51W
D

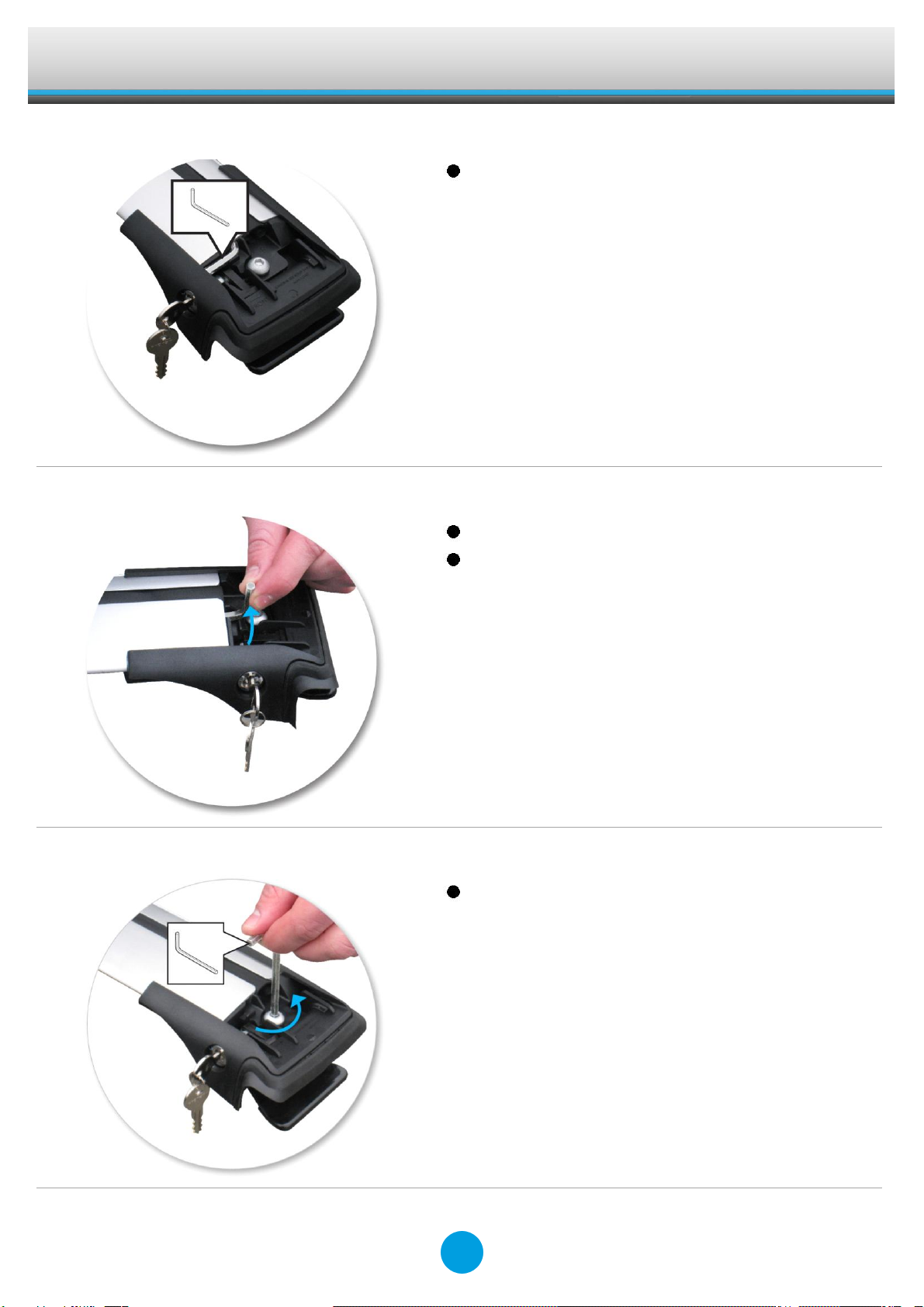

Entnehmen Sie den
Innensechskantschlüssel aus einem der
Dachträgerbeine.
Ziehen Sie das Bein heraus.
Entfernen Sie den Innensechskantschlüssel
durch Anheben und Herausziehen.
Drehen Sie das Bein mittels
Innensechskantschlüssel 10 Umdrehungen
heraus.
3
WHISPBARRAILBAR
S51W
D
Befestigung
Bitte beachten: dieser Schritt gilt nur für Typ
A. Bei Typ B kann ein Querträger sowohl für
die vordere, als auch für die hintere Position
verwendet werden.
Positionieren Sie ein Ende des Querträgers
auf der gegenüberliegenden Dachreling und
schwingen Sie das freie Ende so, dass die
Klammer unterhalb der Reling und die
Gummidichtung oberhalb sitzt.
Wiederholen Sie diesen Arbeitsschritt an
dem anderen Querträger.
Querträger sollten parallel zueinander und
lotrecht zu der Dachreling sein.
Ziehen Sie gleichmäßig beide Füße aus, bis
beide Gummidichtungen mit der Dachreling
abschließen.
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
Beachten Sie, dass sich die Füße
geringfügig drehen lassen, um sich an
konisch zulaufende Dachreling anzupassen.
4
WHISPBARRAILBAR
S51W
D
Wenn beide Querträger in Position sind,
befestigen Sie die Schrauben mit einem
Drehmoment von 5 Nm / 3.7 ft lb.
Montage bei allen Beinen wiederholen.
Schieben Sie den Sechskantschlüssel
zurück in die Position in einen der
Gepäckträgerschenkel.
Versichern Sie sich, dass die Schlösser an
den Schenkeln in der geschlossenen
Position sind. (Horizontal)
Schieben Sie die Abdeckung in den Fuß. Sie
hören ein "klick" wenn die Abdeckung sicher
verschlossen ist.
Dies an allen vier Punkten wiederholen.
5
WHISPBARRAILBAR
S51W
D
Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
6
WHISPBARRAILBAR
S51W
D
Sicherheitshinweise & Tipps
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
Dachträger während der Reise verschließen.
Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
Träger stets sauber halten (nicht ölen oder
fetten)!
Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
Schlösser und Stellschrauben regelmäßig
schmieren.
Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
7
WHISPBARRAILBAR
S51W
D
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lieferbares Zubehör für dieses Produkt
Dachbox
Träger für Ski und Snowboard
Träger für Kanus, Kajaks etc.
Fahrradträger
Weitere Zubehörteile finden Sie in unserem
Produktkatalog.
8
WHISPBARRAILBAR
S51W
D
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
9
WHISPBARRAILBAR
S51W
ES
Primera instalación
Retire las piezas del embalaje y confirme su
contenido. Póngase en contacto con su
vendedor en el caso de que falten piezas o
éstas estén dañadas.
Asegúrese de que la cara frontal de barra de
techo está direccionada hacia la delantera
del vehículo.
Utilice las llaves para retirar la tapa.
Mientras sujeta la llave en posición vertical,
tire de la cubierta hacia usted para retirarla.
Repita para todos los pies de barra.
10
