Whispbar S26W User manual
WHISPBARFLUSHBAR
S26W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 1
x 4
x 2
x 1
1
Revision No:
2C
WHISPBARFLUSHBAR
S26W
D
Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Sicherstellen, dass der Dachträger in
Fahrtrichtung zeigt (s. Abb.).
Bitte beachten: dieser Schritt gilt nur für Typ
A. Bei Typ B kann ein Querträger sowohl für
die vordere, als auch für die hintere Position
verwendet werden.
1. Stellschraube
2. Befestigungsschraube
2
WHISPBARFLUSHBAR
S26W
D

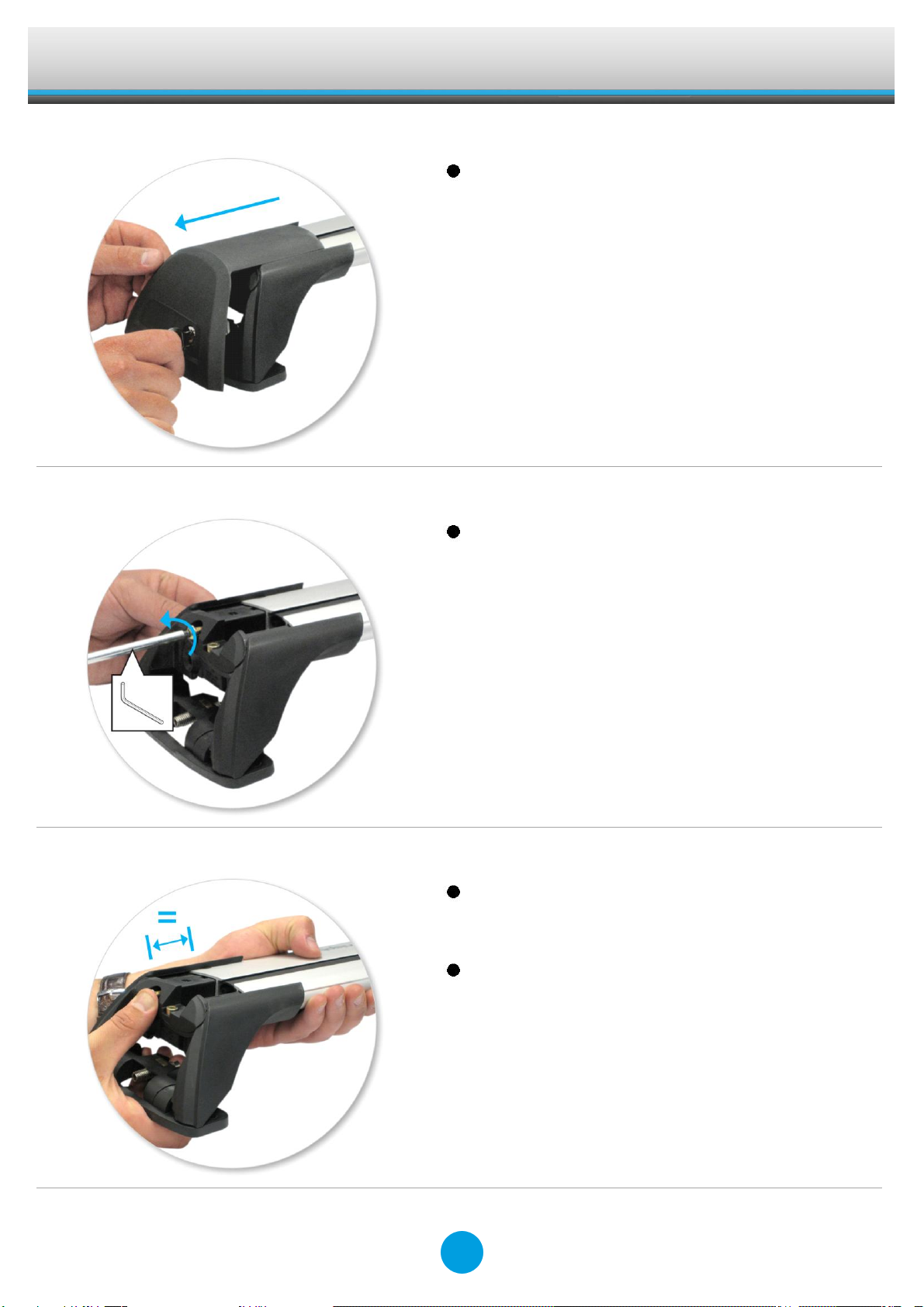

Einstellen der Querträger
Abdeckungen mit Schlüsseln abnehmen.
Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Obere Stellschraube eindrücken und
Querträger (je nach Fall) reinschieben oder
herausziehen.
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
3
WHISPBARFLUSHBAR
S26W
D
Zur Montage s. Montageanleitung des Kits.
Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
4
WHISPBARFLUSHBAR
S26W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
5
WHISPBARFLUSHBAR
S26W
D
Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
Dachträger während der Reise verschließen.
Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
Träger stets sauber halten (nicht ölen oder
fetten)!
Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
Schlösser und Stellschrauben regelmäßig
schmieren.
Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
Lieferbares Zubehör für dieses Produkt
Dachbox
Träger für Ski und Snowboard
Träger für Kanus, Kajaks etc.
Fahrradträger
Weitere Zubehörteile finden Sie in unserem
Produktkatalog.
6
WHISPBARFLUSHBAR
S26W
D
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
7
WHISPBARFLUSHBAR
S26W
ES
Primera instalación
Retire las piezas del embalaje y confirme su
contenido. Póngase en contacto con su
vendedor en el caso de que falten piezas o
éstas estén dañadas.
Asegúrese de que la cara frontal de barra de
techo está direccionada hacia la delantera
del vehículo.
Nota: Este paso es solo aplicable para las
Barras Cerradas. Para las Barras Abiertas,
cualquiera de las dos puede utilizarse en la
delantera o en la trasera.
1. Tornillo de ajuste
2. Tornillo de bloqueo
8
WHISPBARFLUSHBAR
S26W
ES
Ajuste de barra de techo.
Utilice las llaves para retirar la tapa.
Utilice la llave Allen para desatornillar los
tornillos de ajuste en 10 vueltas.
Presione el tornillo de ajuste y deslice la
barra hacia dentro o hacia fuera de acuerdo
con lo deseado.
Asegúrese de que las extremidades de la
barra estén ajustadas de forma igual.
9
WHISPBARFLUSHBAR
S26W
ES
Para montaje de las barras de techo en el
vehículo consulte el manual del Kit de Fijación.
Apriete el tornillo de ajuste a 5Nm (3.7 ft lb).
Utilice las llaves para instalar y cerrar las
cubiertas.
10
