Westinghouse 6564100 User manual

ESF-WH-0711 2 ESF-WH-071

WARNINGS:

• Operating temperature: -22°F to 113°F (-30°C to 45°C).

• Suitable for dry and wet locations.

• This device can not be intended for use with emergency exits.

• Turn off the power before installation.

• Installation requires knowledge of electrical systems. Installation to be performed by a

qualified electrician. Don't attempt installation if not qualified.

Preparation for installation

Step 2: Insert the circuit wires through the

center hole in the mounting base.

Step 3: Drill two holes and install the mounting

base.

Step 1: Remove the pipe cap from the center

hole.

Step 5: Tighten the screws, insert end caps,

and adjust fixture body to the mounting base.

Step 4: Connect the circuit wires to the fixture

wires using wire nuts and electrical tape for a

more secure connection.

Ceiling mount: Type 1: Wires through the center hole

WIRE DIAGRAM:

Replacing HPS/HID lamp

Connect directly

AC120-277V

HPS/HID

LED

Black

White

Black

White

Remove fixture from the mounting base.

Ignitor

LED Vapor Proof Fixture

Installation Instruction

INSTRUCTION MANUAL

COMMERCIAL SERVICE

AC120-277V

Green

3 4

ESF-WH-071 ESF-WH-071

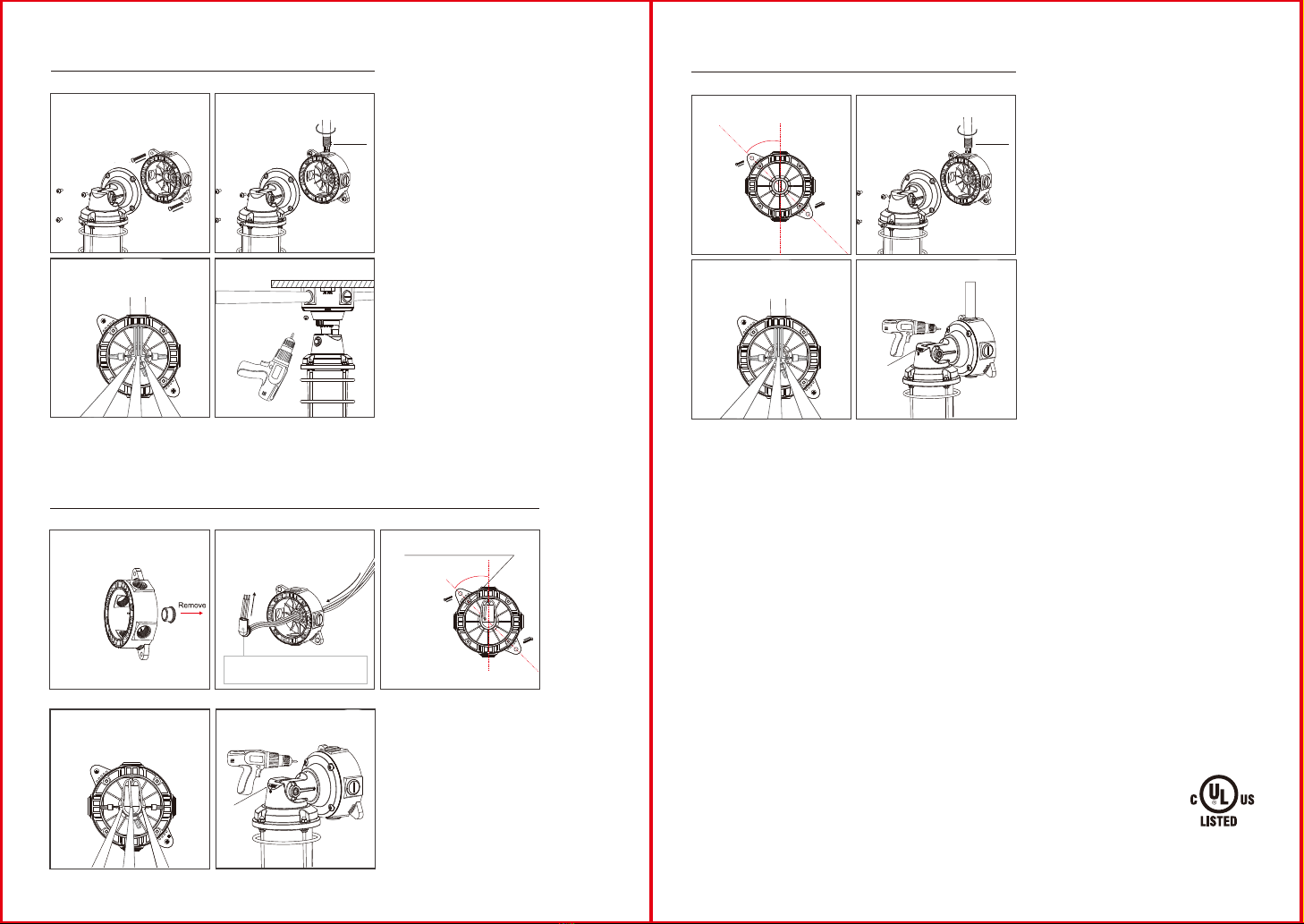

Step 1: Remove the pipe cap from bottom. Step 2: Thread the wire through the central

hole in the base

Step 3: Screw into the base.

Step 4: Connect the circuit wires to the fixture

wires using wire nuts and electrical tape for

a more secure connection.

Ceiling mount: Type 2 : Wires from Conduit

Wall mount: Type 1: Wires from bottom hole

Wall mount: Type 2: Wires from Pipe

When installed on the outdoor side wall,

the inside bend pipe of this part can prevent

water flow in from the wall seam

Keep 45° angle

between screw

and pipe holes

Keep 45°angle

between screw

and pipe holes

Waterproof

plaster Waterproof

plaster

45°

Made in China

Step 5: Tighten the screws and insert end

caps, adjust the bulb to the angle you want,

then lock.

Step 1: Drill two holes and install the

mounting base.

Step 4: Tighten the screws, insert end caps,

and adjust fixture mounting base.

Step 2: Insert the wire conduit into the

mounting base.

Step 3: Connect the circuit wires to the fixture

wires using wire nuts and electrical tape for a

more secure connection.

Step 4: Tighten the screws and insert end

caps, adjust the bulb to the angle you want,

then lock.

Step 1: Tighten the bottom hole mounting

and aim it with the upper hole.

Step 3: Connect the circuit wires to the fixture

wires using wire nuts and electrical tape for a

more secure connection.

Step 2: Insert the wire conduit into the

mounting base.

ESF-WH-0715

6 ESF-WH-071

ADVERTENCIAS:

• Temperatura de funcionamiento: -22°F to 113°F (-30°C to 45°C).

• Adecuado para lugares secos y húmedos.

• Este dispositivo no puede utilizarse con salidas de emergencia.

• Apague la corriente electrica antes de la instalación.

• La instalación requiere conocimiento de los sistemas eléctricos. Instalación para ser

realizado por un electricista calificado. No intente la instalación si no está calificado.

Preparaciones para Instalacion

Paso 2: Inserte los cables del circuito a través

del agujero central en la base de montaje.

Paso 3: Taladre dos agujeros e instale la base

de montaje.

Paso 1: Retire la tapa del conducto del

agujero central.

Retire

Paso 5: Apriete los tornillos, inserte las tapas

de los extremos, y ajuste el artefacto a la

base de

montaje.

Paso 4: Conecte los cables del circuito al los

cables del artefacto usando conectores para

cables y cinta aislante para una conexión

más segura..

Montaje al Techo: Tipo 1: Cables por el agujero central.

DIAGRAMA DEL CABLEADO:

Reemplazando lamparas HPS/HID

Conectar Directamente

AC120-277V

HPS/HID

Balastro

Condensador

Blanco

Negro

Quita el accesorio de la base de montaje.

Encendedor

Artefacto LED a Prueba de Vapor

Instrucciones de Instalacion

INSTRUCTION MANUAL

COMMERCIAL SERVICE

LED

Negro

Blanco

AC120-277V

Verde

7 8

ESF-WH-071 ESF-WH-071

Paso 1: Retire la tapa del conducto del

agujero central. Paso 2: Inserte los cables por el agujero

central.

Paso 4: Conecte los cables del circuito a los

cables del artefacto usando conectores para

cables y cinta aislante para una conexión más

segura.

Montaje al Techo Tipo 2: Cables del Conducto.

Montaje a la pared: Tipo 1: Cables del agujero central.

Montaje a la pared: Tipo 2: Cabled del conducto.

Paso 3: Atornilla la base.

'Retira'.

Agujeros impermeables y

del conducto de yeso.

Agujeros impermeables y

del conducto de yeso.

45°

Hecho en China

Paso 5: Apriete los tornillos e inserte las

tapas de los extremos, ajuste la bombilla al

ángulo que desee y luego aseguralo.

Paso 1: Taladre dos agujeros e instale la

base de montaje.

Paso 4: Apriete los tornillos, inserte las tapas

de los extremos, y ajuste la base de montaje

del artefacto.

Paso 2: Inserte el conducto de alambre en la

base de montaje.

Paso 3: Conecte los cables del circuito a los

cables del artefacto usando conectores para

cables y cinta aislante para una conexión más

segura.

Paso 4: Apriete los tornillos e inserte las

tapas de los extremos, ajuste la bombilla al

ángulo que desee y luego aseguralo.

Paso 1: Apriete el agujero de abajo y

orientalo hacia el agujero the arriba.

Paso 3: conecte los cables del circuito al los

cables del artefacto usando conectores para

cables y cinta aislante para una conexión más

segura.

Paso 2: Inserte el conducto de alambre en la

base de montaje.

Mantenga el ángulo de

45° el entre tornillo y

agujeros del conducto

de doblez.

Cuando está instalado en la pared lateral exterior,

el conducto de doblez interno de esta parte puede

preveni flujo de agua desde la costura de la pared.

Mantenga el ángulo de

45° el entre tornillo y

agujeros del conducto

de doblez.

45°

ESF-WH-0719

10 ESF-WH-071

AVERTISSEMENTS:

•

Plage de température de fonctionnement: -30°C à 45°C (-22°F à 113°F).

•

Convient aux emplacement secs et humides.

•

Cet appareil n'est pas prévu pour une utilisation sur des issues de secours.

•

Couper le courant avant l’installation.

•

L’installation nécessite une connaissance des systèmes électriques. L’installation doit être

effectuée par un électricien qualifié. Ne procédez pas à l’installation si vous n’êtes pas qualifié.

Préparation pour l’installation

Étape 2: Le câble est d’abord enfilé dans le

trou centre du socle.

Étape 3: Insérer la conduite de câbles dans le

socle de montage

Étape 1: Retirer le capuchon de tuyau du trou

centre.

Retirer

Étape 5: Serrer les vis, insérer les capuchons

et ajuster le luminaire sur le socle de montage.

Étape 4: Connecter les câbles du circuit aux

câbles du luminaire à l’aide de cosses et d’un

ruban isolant afin d’obtenir un raccordement

plus sûr.

Montage au plafond: Type 1: Câbles du trou centrr

DIAGRAMME DE CÂBLAGE:

Remplacer ampoule HPS/HID

Connect directly

AC120-277V

HPS/HID

Noir

Blanc

Retirer le luminaire du socle de montage.

Igniteur

Capaciteur

Luminaire LED étanche à la vapeur

Consignes d’installation

INSTRUCTION MANUAL

COMMERCIAL SERVICE

DEL

Negro

Blanc

AC120-277V

Vert

11 12

ESF-WH-071 ESF-WH-071

Retirer

Étape 2: Enfilez les fils du circuit à travers le

central du socle de montage. Étape 3: Visser le socle.

Étape 4: Connectez les fils du circuit aux fils

du luminaire en utilisant des écrous et du

ruban isolant pour une connexion plus sûre.

Montage au plafond: Type 2: Câbles de conduite

Montage mural: Type 1: Câbles du trou inférieur

Montage mural: Type 2: Câbles de tuyau

Une fois installé sur le mur extérieur, le tuyau

coudé intérieur de cette pièce peut empêcher

l’écoulement d’eau depuis la jointure du mur

Garder un angle de

45° entre les vis

Étanchéité et trous

de tuyau

Garder un angle de

45° entre les vis

Étanchéité et trous

de tuyau

Waterproof

plaster

Plâtre

étanche

45°

Fabriqué in Chine

Étape 5: Serrez les vis et insérez les

capuchons, ajustez l’ampoule à l’angle

souhaité, puis verrouillez-la.

Étape 1: Percer deux trous et installer le

socle de montage

Étape 4: Serrer les vis, insérer les capuchons

et ajuster le socle de montage du luminaire.

Étape 2: Insérer la conduite de câbles dans le

socle de montage

Étape 3: Connecter les câbles du circuit aux

câbles du luminaire à l’aide de cosses et d’un

ruban isolant afin d’obtenir un raccordement

plus sûr.

Étape 4: Serrez les vis et insérez les

capuchons, ajustez l’ampoule à l’angle

souhaité, puis verrouillez-la.

Étape 1: Serrer le socle de montage avec le

trou inférieur et l’aligner avec le trou supérieur.

Étape 3: Connecter les câbles du circuit aux

câbles du luminaire à l’aide de cosses et

d’un ruban isolant afin d’obtenir un

raccordement plus sûr.

Étape 2: Insérer la conduite de câbles dans

le socle de montage.

45°
