Watts Tekmar 518 User manual

518

06/16

Zoning

Replaces: 03/13

Q - 06/16

Thermostat 518

Quick Set-up Guide

1. Location

Exterior

Wall

Behind

Door

Interior

Wall

5 feet

1.5 m

2. Remove Mounting Base

3. Installation to Wall

Wall

Thermostat

Front

Thermostat

Base

All manuals and user guides at all-guides.com

all-guides.com

2 of 8

Q - 06/16

3 1/4”

(83 mm)

Stud

Gang

Box

Thermostat

Front

Thermostat

Base

Adapter Plate 012

4. Installation to Gang Box

5. Wiring

518RRh W1 S1 Com

No Power

518RRh W1 S1 Com

No Power

518RRh W1 S1 Com Away

No Power

Zone

Valve

24 V

L N

R C

Optional

Slab Sensor 079

Install field

jumper wire

R to Rh

6. User Interface

Do not over

tighten wiring

screws. Hand

tighten only.

All manuals and user guides at all-guides.com

Q - 06/16

3 of 8

7. Critical Settings

• Press and hold down both the and buttons for 3 seconds

to change from one step to the next.

• Release both buttons once the step has been reached.

• Press the

or the

button to change the setting, if

available.

• Press and hold down both the

and

buttons for 3

seconds to go to the next step, OR

• After 15 seconds of no button activity, the display goes

back to normal operation.

The following settings are essential to the successful operation of the heating system.

Press

Together

Display Setting

User settings.

MODE

Select heat or off.

UNITS

Select the temperature units in degree Fahrenheit or Celsius.

BACK LIGHT

Select when the display back light should operate. Options are

Off, Auto, and On. Auto operates the backlight for 30 seconds

after a keystroke.

SET FLOOR

Set the floor minimum temperature. Available when an auxiliary

floor sensor is connected and the built-in room temperature

sensor is on.

TYPE

Device Type number. Hold the button to view the software

version.

ESCAPE

Release the and buttons to return to the home screen.

All manuals and user guides at all-guides.com

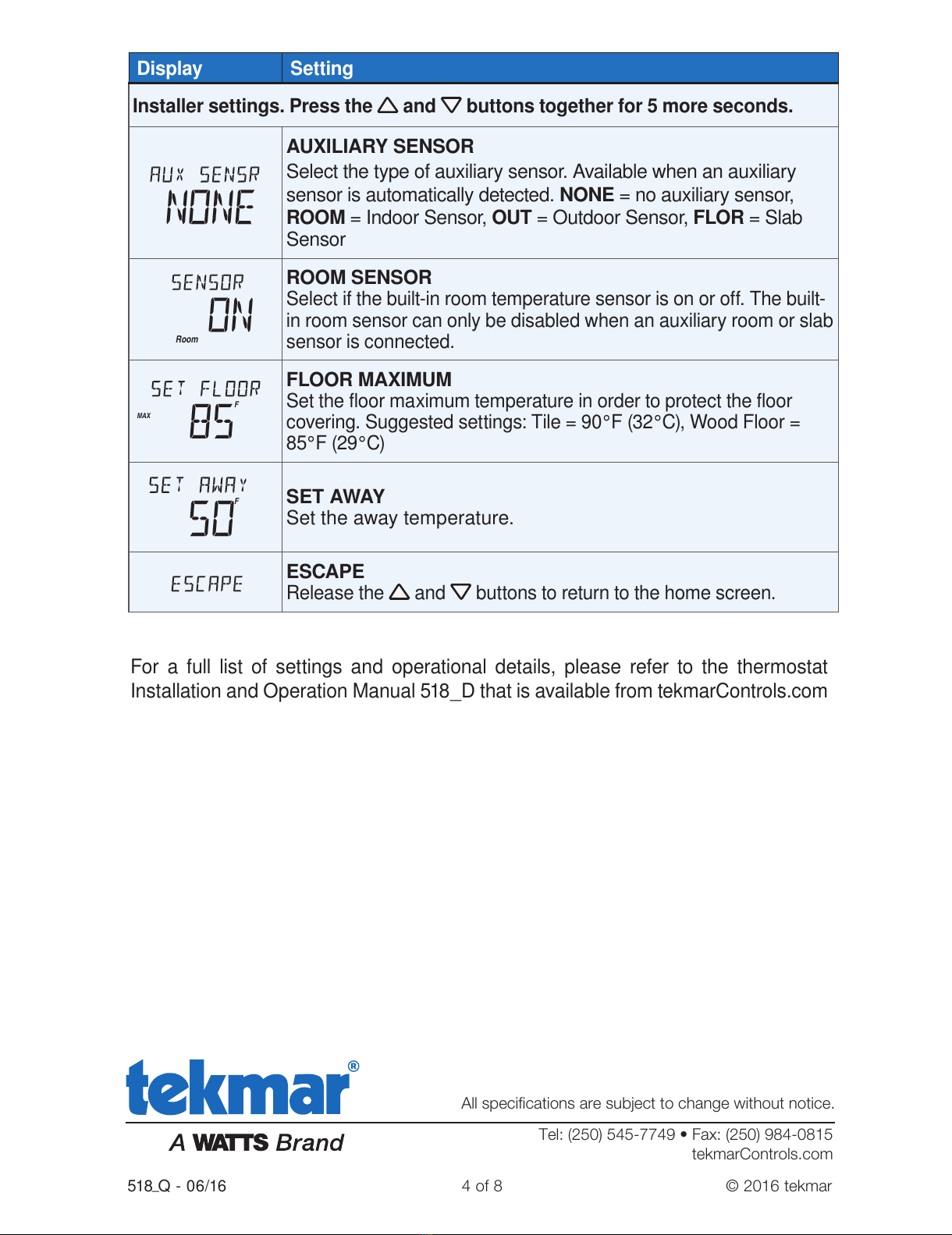

Display Setting

Installer settings. Press the

and

buttons together for 5 more seconds.

AUXILIARY SENSOR

Select the type of auxiliary sensor. Available when an auxiliary

sensor is automatically detected. NONE = no auxiliary sensor,

ROOM = Indoor Sensor, OUT = Outdoor Sensor, FLOR = Slab

Sensor

Room

ROOM SENSOR

Select if the built-in room temperature sensor is on or off. The built-

in room sensor can only be disabled when an auxiliary room or slab

sensor is connected.

MAX

FLOOR MAXIMUM

Set the floor maximum temperature in order to protect the floor

covering. Suggested settings: Tile = 90°F (32°C), Wood Floor =

85°F (29°C)

FSET AWAY

Set the away temperature.

ESCAPE

Release the

and

buttons to return to the home screen.

For a full list of settings and operational details, please refer to the thermostat

Installation and Operation Manual 518_D that is available from tekmarControls.com

518

Tel: (250) 545-7749 • Fax: (250) 984-0815

tekmarControls.com

All specications are subject to change without notice.

All manuals and user guides at all-guides.com

Mur

Façade du

thermostat

Base de

thermostat

1. Emplacement

2. Retirez la base de montage

3. Installation au mur

Mur extérieur

Mur intérieur

5 pi.

1,5 m

Guide d’installation rapide

518

06/16

Zonage

Remplace:

03/13

5 of 8

Q - 06/16

Thermostat 518

Guide d’installation rapide

Derrière

porte

All manuals and user guides at all-guides.com

4. Installation à la boîte électrique

5. Filage

6. Interface d’utilisateur

518RRh W1 S1 Com

No Power

518RRh W1 S1 Com

No Power

518RRh W1 S1 Com Away

No Power

Soupape

de zone

24 V

L N

R C

Sonde de sol

optionnelle 079

Cavalier entre “R”

et “Rh”. Mise au

champ

3 1/4”

(83 mm)

Goujon

Boite

électrique

Façade du

thermostat

Base de

thermostat

Plaque

adaptrice 012

Ne pas trop

serrer les vis

sur les borniers.

Serrez à la main

seulement.

6 of 8

Q - 06/16

All manuals and user guides at all-guides.com

all-guides.com

7. Paramètres critiques

Les paramètres suivants sont essentiels au bon fonctionnement du système

de chauffage.

• Appuyez et maintenez les deux boutons pendant 3

secondes pour passer d’une étape à l’autre.

• Relâchez les deux boutons une fois que l’étape a été

atteinte.

• Appuyez sur le bouton ou pour changer le réglage si

disponible.

• Appuyez et maintenez les deux boutons pour 3

secondes pour passer à l’étape suivante ou

• Après 15 secondes d’inactivité, l’écran revient à un

fonctionnement normal.

Appuyez

Ensemble

Afficheur Paramètres

Paramètres d’utilisateur

MODE

Sélectionnez chauffage ou désactivez.

UNITÉS

Sélectionnez les unités de température en Celsius ou Fahrenheit.

RÉTRO-ÉCLAIRAGE

Sélectionnez lorsque le rétro-éclairage de l’affichage devrait

fonctionner. Les options sont “Off”, “Auto”, et “On”. La sélection

“Auto” maintient le rétro-éclairage fonctionnel durant 30

secondes suite à la touche d’un bouton.

RÉGLAGE DE TEMPÉRATURE AU SOL

Réglez la température au sol minimale. Disponible quand une

sonde de plancher auxiliaire est connectée et la sonde de

température ambiante est active.

TYPE

Numéro de type de dispositif. Maintenez le bouton pour

afficher la version du logiciel.

RETOUR ÉCRAN D’ACCUEIL

Relâchez les boutons pour revenir à l’écran d’accueil.

Q - 06/16

7 of 8

All manuals and user guides at all-guides.com

Afficheur Paramètres

Paramètres d’installateur. Appuyez sur les touches ensemble pour

plus de 5 secondes.

SONDE AUXILIAIRE

Sélectionnez le type de sonde auxiliaire.

Disponible quand une sonde auxiliaire est automatiquement

détectée. NONE = pas de sonde auxiliaire, ROOM = sonde

intérieure, FLOR = sonde de dalle

Room

SONDE D’AMBIANCE

Choisir si la sonde intégrée de la température ambiante est

active ou inactive. La sonde d’air ambiante peut être désactivée

seulement lorsqu’une sonde auxiliaire intérieure ou de dalle est

connectée.

MAX

RÉGLAGE DE TEMPÉRATURE MAXIMALE DU SOL

Réglez la température maximale au sol afin de protéger son

rev

tement. Paramètres proposés sont: Tuiles = 90°F (32°C),

Planchers de bois = 85°F (29°C)

FRÉGLER PIÈCE ABSENT

Réglez la température de la pièce lorsque la scène ABSENT est activée.

RETOUR ÉCRAN D’ACCUEIL

Relâchez les boutons

pour revenir à l’écran d’accueil.

Pour une liste complète des paramètres et les détails opérationnels, s’il

vous plaît se référer à l’installation du thermostat et mode d’emploi qui sont

disponibles à partir de tekmarControls.com

518

Tel: (250) 545-7749 • Fax: (250) 984-0815

tekmarControls.com

Toutes spécications sont sujettes à changements sans préavis.
