Watts 1717 User manual

Installation instruction

Notice de montage

Montageanleitung

Instruzioni di installazione

Installatie instructie

WATTS

AIR GAP/ TUNDISH SET 1717

ENTONNOIR GARDE D’AIR 1717

TRICHTERSET 1717

SET IMBUTO 1717

TRECHTERSET 1717

EU DN 20-25 32-80 100-250

France DN 25 32 à 80 100 à 250

EU Regulations:

All BA protection devices connected to a potable water net-

work have to be provided at the discharge outlet with an air-

break before connecting to the drainage system. This air-

gap/tundish set of Watts satisfy’s the prescriptions as descri-

bed in clause 9 of the standard EN1717:2000 and the requi-

rements of the product standard EN 12729 / clause 8.2.

F Réglementation:

Tous les dispositifs de protection de type BA raccordés à un

réseau d’eau potable comportent un dispositif d’évacuation

de l’eau, celui-ci doit être équipé d’une rupture de charge

avant la décharge dans le réseau d’évacuation. Cet entonnoir

WATTS avec garde d’air satisfait aux exigences décrites dans

le paragraphe 9 de la norme EN1717:2000 et à la norme

produit EN12729 / paragraphe 8.2.

D Vorschriften:

Der Entleerungs-Anschluss der Entlastungsventile aller BA-

Systemtrenner die an ein Trinkwassernetz angeschlossen wer-

den, muss mit freiem Auslauf an das Entwässerungssystem

angeschlossen werden. Dieses Trichterset von Watts ist mit

einer freien Auslaufstrecke versehen, wie sie in Abschnitt 9

der Norm EN1717:2000 und EN12729/ Abschnitt 8.2

beschrieben und gefordert ist.

I Normative:

Tutti i dispositivi di protezione BA allacciati alla rete di acqua

potabile devono essere provvisti sullo scarico di un imbuto

prima del collegamento al sistema di scarico. Il set dell’im-

buto della Watts soddisfa le prescrizioni descritte

al punto 9 della normativa EN1717:2000 e i requisiti della

normativa EN 12729 / punto 8.2.

NL Voorschriften:

Alle BA beveiliging toestellen welke zijn aangesloten op het

waternetwerk moeten zijn voorzien van een afvoer met lucht-

inlaat voordat het vervuilde water het afvoersysteem bereikt.

Deze trechterset 1717 DN15 tot en met DN250 is conform

de regelgeving NEN-EN1717 en voldoet aan: EN12729,

VEWIN werkblad WB 3.8.

EU Contents:

1) 1 WATTS air gap / tundish set 1717

2) 1 O-ring

3) DN20-25 2 Hex bold 1⁄4x 1⁄2UNC

DN32-80 2 Hex bold 5/16 x 1⁄2UNC

DN100-2502 Hex bold 3/8 x24 UNF

4) 1 installation manual

F Ce kit inclus :

1) Entonnoir Garde d’Air conforme à la EN 1717 pour BA

2) 1 Joint torique

3) 2 vis 1⁄4x 1⁄2UNC pour DN25

2 vis 5/16 x 1⁄2UNC pour DN32-80

2 vis 3/8 x 24 UNF pour DN100-250

4) 1 Notice de montage

D Inhalt:

1) 1 WATTS Auslaufstrecke/Trichterset nach EN 1717

2) 1 O-Ring

3) DN20-25 2 Sechskantschrauben 1⁄4x 1⁄2UNC

DN32-80 2 Sechskantschrauben 5/16 x1⁄2UNC

DN100-2502 Sechskantschrauben 3/8 x 24 UNF

4) 1 Montageanleitung

I Contenuti:

1) Set imbuto WATTS 1717

2) 1 O-ring

3) DN20-25 2 Bulloni esagonali 1⁄4x 1⁄2UNC

DN32-80 2 Bulloni esagonali 5/16 x 1⁄2UNC

DN100-2502 Bulloni esagonali 3/8 x 24 UNF

4) 1 Manuale di installazione

NL Inhoud:

1) 1 trechterset 1717

2) 1 O-ring

3) DN20-25 2 zeskant bout 1⁄4x 1⁄2UNC

DN32-80 2 zeskant bout 5/16 x 1⁄2UNC

DN100-2502 zeskant bout 3/8 x 24 UNF

4) 1 montagehandleiding

Montage-instructie DN20 DN250.qxd 18-03-2009 10:04 Pagina 1

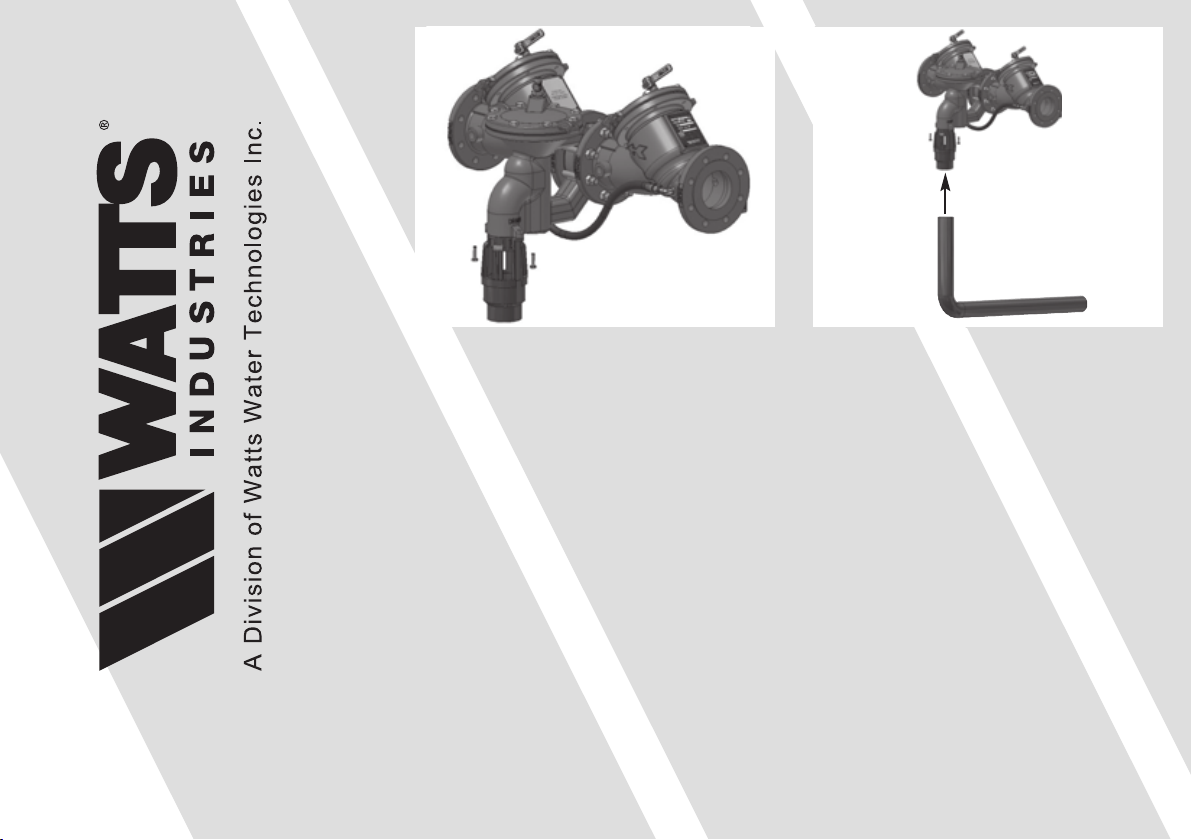

Connect the Air gap / tundish set (1) with o-ring (2) to the

relief side of the protection device BA 009/ 909 and screw

down the bolts (3)

Raccorder l’entonnoir garde d’air (1) avec son joint (2) à la

soupape de vidange du disconnecteur BA 009/909 en vissant

les vis (3)

Verbinden Sie die Auslaufstrecke/Trichterset (1) zusammen

mit dem O-Ring (2) mit dem Entlastungsventil des System-

trenner BA 009/ 909 und drehen Sie die Schrauben ein (3)

Collegare l’imbuto (1) con l’o-ring (2) allo scarico del disposi-

tivo di protezione BA 009/ 909 e avvitare i bulloni (3)

Plaats de trechterset (1) met de afdichtring (2) aan de BA

009/909 ontlast zijde en draai de 2 schroeven (3)

Before placing the PVC pipe to the Tundish the pipe has to

be scoured, then spread the PVC glue to the pipe and con-

nect the pipe to the Air gap/tundish 1717 set.

Avant de raccorder le tube d’évacuation en PVC, bien pon-

cer l’entonnoir garde d’air et le tube PVC, appliquer ensuite

la colle afin d’assurer l’étanchéité de l’ensemble. Assurer

vous du bon résultat.

Bevor das PVC-Rohr mit der Auslaufstrecke verbunden

wird, muss dieses gereinigt werden. Klebstoffaufstreichen

und das Rohr mit der Auslaufstrecke/ Trichterset verbinden

Prima di collegare il tubo di scarico in PVC all’imbuto, il

tubo deve essere pulito; poi spalmare la colla per PVC sul

tubo e collegarlo al set imbuto 1717

Voor het plaatsen van de afvoerbuis dient deze eerst te wor-

den geschuurd. Verlijm daarna de afvoerpijp aan de trechter

met PVC lijm.

W-006-NL-09/04

Montage-instructie DN20 DN250.qxd 18-03-2009 10:04 Pagina 2
