Waldmann SLIM LED LIQ Series User manual
Lichtleiste
Light Strip
Reglette d’éclairage
Listello luminosa
SLIM LED
LIQ xx**
** 112544xxx
DGebrauchsanweisung
GB Instructions for Use
FMode d‘emploi
IIstruzioni per l‘uso

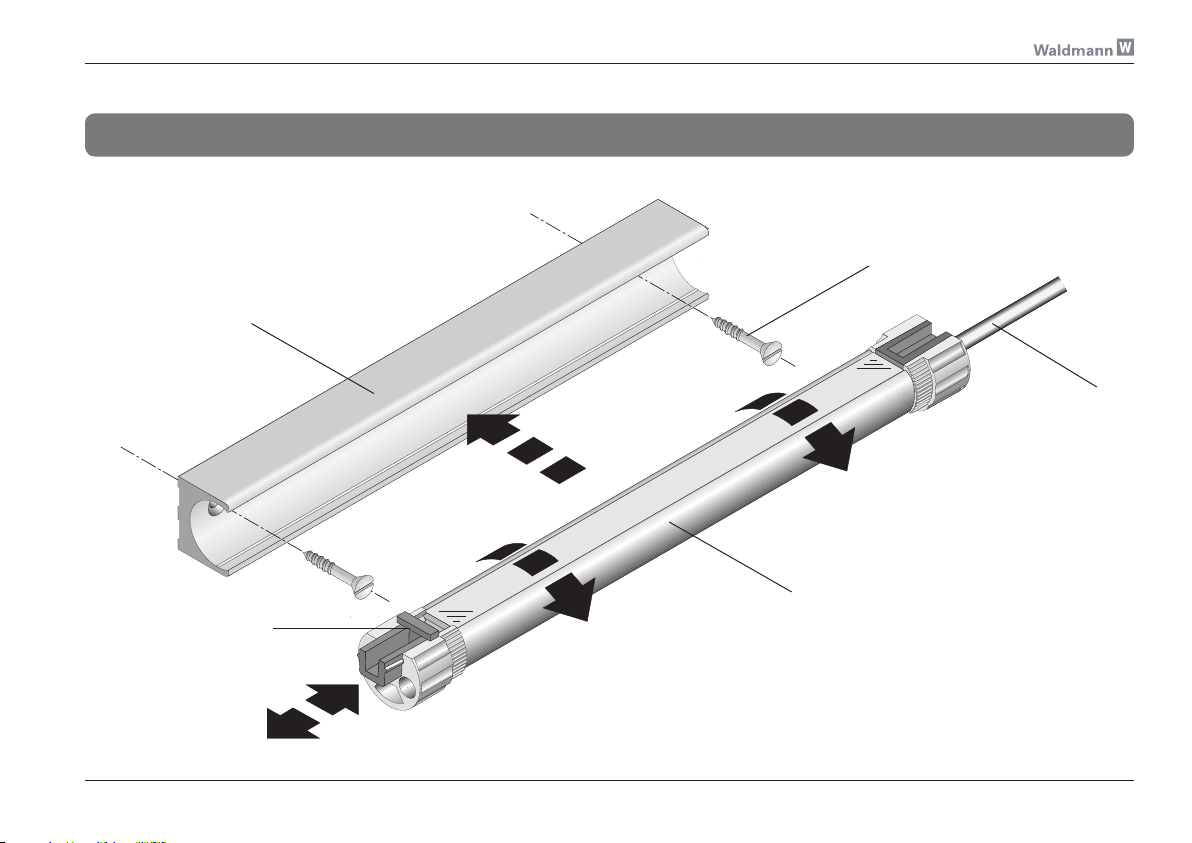

3
2.1
2.2
2.3
LIQ xx** „SLIM LED“
Fig. 2
LIQ 10**
2.4
2.6
A
B
C
A
D
D
E
4
Sehr geehrter Kunde, Sicherheitshinweise 5
Bestimmungsgemäßer Gebrauch 7
Abkürzungen und Symbole 7
Einleitung 8
Montage 9
Anschluss 11
Funktion 12
Wartung und Reperatur 12
Pflege 13
Entsorgung 13
Technische Daten 14
Anhang 15
Hersteller 52
Sie haben sich für den Kauf eines Waldmann-Produktes entschieden.
Damit haben Sie ganz sicher eine gute Wahl getroffen, denn das Haus
Waldmann ist stets bemüht seinen Kunden nur ausgereifte und zuverläs-
sige Produkte zu liefern.
Für das uns entgegengebrachte Vertrauen bedanken wir uns hiermit
herzlichst und wir hoffen, dass unser Produkt die von Ihnen gestellten
Erwartungen erfüllt oder sogar übertrifft.
Sollten Sie trotzdem einmal Probleme mit einem unserer Erzeugnisse
haben, so wenden Sie sich vertauensvoll an eine unserer Vertretungen
oder direkt an das Werk.
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
5
SicherheitshinweiseSicherheitshinweise
Gefahr!
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung unmittelbar
zu schweren Verletzungen oder
Tod führen können.
Warnung!
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung zu schwe-
ren Verletzungen oder Tod führen
können.
Vorsicht!
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung zu Verlet-
zungen oder Sachbeschädigung
führen können.
Hinweis!
Dieses Symbol kennzeichnet
Punkte, die für Handhabung und
Betrieb von Bedeutung sind.
Gefahr!
Gefährdung durch falsche Mon-
tage oder Handhabung!
Falsche Montage oder Handhabung
dieses Geräts kann zu schweren
Verletzungen oder Tod führen.
Lesen Sie zuerst diese¾
und ggf. alle sonstigen
dem Gerät beigelegten
Anleitungen und Informatio-
nen!
Beachten Sie die in den An-¾
leitungen und am Gerät an-
gebrachten Warnungen und
Hinweise!
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
6
Vorsicht!
Beschädigung durch falsches
Betriebsgerät!
Ein ungeeignetes Betriebsgerät
kann zur Zerstörung der Leuchte
führen.
Leuchte nur mit den vom Her-¾
steller vorgeschlagenen Be-
triebsgeräten betreiben.
Geräte der Schutz-¾
klasse III dürfen nur mit
Sicherheitskleinspannung be-
trieben weden!
Sicherheitshinweise
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge der Nutzung
abweichend vom bestimmungsgemäßen Gebrauch oder der Nichtbeachtung von Sicherheitshin-
weisen und Warnungen verursacht werden.
Gefahr!
Explosionsgefahr!
Der Betrieb der Leuchte in explo-
sionsgefährdeten Räumen kann
zur Auslösung einer Explosion
führen.
Vorsicht!
Korrosionsgefahr!
Der Betrieb der Leuchte in feuchten
Räumen kann zur Beschädigung
der Leuchte führen!
Betrieb nur in trockenen und¾
nicht explosionsgefährdeten
Räumen!
Vorsicht!
Beschädigung durch falschen
Anschluss!
Eine falsche Anschlussspannung
oder Polarität kann zur Beschädi-
gung oder Zerstörung der Leuchte
führen.
Anschluss nur durch ausgebil-¾
dete Elektro-Fachkraft!
Vor Inbetriebnahme überprüfen,¾
ob die Anschlussspannung mit
der auf dem Leistungsschild
angegebenen Nennspannung
übereinstimmt!
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
7
Allgemeines
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge der Nutzung
abweichend vom bestimmungsgemäßen Gebrauch oder der Nichtbeachtung von Sicherheitshin-
weisen und Warnungen verursacht werden.
Bestimmungsgemäßer
Gebrauch:
Verwendungszweck:
Diese universell einsetzbare Licht-
leiste wurde speziell zum Be-
leuchten von länglichen Bereichen
(z. B. als Wegmarkierung in Gän-
gen) entwickelt.
Einsatzort:
Die Leuchte darf nur in trockenen
und nicht explosionsgefährdeten
Räumen betrieben werden.
Betriebsart:
Die Leuchte ist ausgelegt für Dau-
erbetrieb.
VDE-Zulassung
CE-
Konformitätskennzeichen
ENEC-Zulassung
SEV-Zulassung
Gerät der Schutzklasse II
(schutzisoliert)
Abkürzungen und Symbole
Wichtige Information!
Entsorgungshinweis
beachten!
Sicherheitshinweis!
Leuchte geeignet zur Mon-
tage auf normal entflamm-
baren Oberflächen
Gerät der Schutzklasse III
(Betrieb mit Sicherheits-
kleinspannung (SELV))
LED lichtemittierende Diode
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
8
Einleitung
Die Lichtleiste SLIM LED wurde als universell einsetzbare LED-Leuchte entwickelt. Sie ist in unterschiedlichen
Längen mit einer unterschiedlicher Anzahl von LEDs erhältlich. Von den einzelnen Längen gibt es jeweils eine
schwenkbare und eine nicht schwenkbare Version. Alle Varianten sind entweder ohne Blende, mit klarer Blende
oder mit satinierter Blende erhältlich.
Das von der Leuchte abgegebene Licht ist abhängig von der Dichte (Anzahl pro Längeeinheit) und der Leistung
der LEDs.
Der Einsatz von lichtemittierenden Dioden (LEDs) garantiert eine sehr hohe Lebensdauer.
Die Leuchte ist vergossen und daher absolut wartungsfrei. Sie ist resistent gegen eindringende Flüssigkeiten
und unempfindlich gegen normale mechanische Beanspruchung.
Die Leuchte wird mit freien Litzenenden für den Anschluss an Sicherheitskleinspannung (SELV) geliefert.
Hinweis: Diese Anleitung beschreibt die schwenkbare Version.
SLIM LED
LIQ xx*= Nicht schwenkbare
Leuchte
LIQ xx** = Schwenkbare
Leuchte
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
9

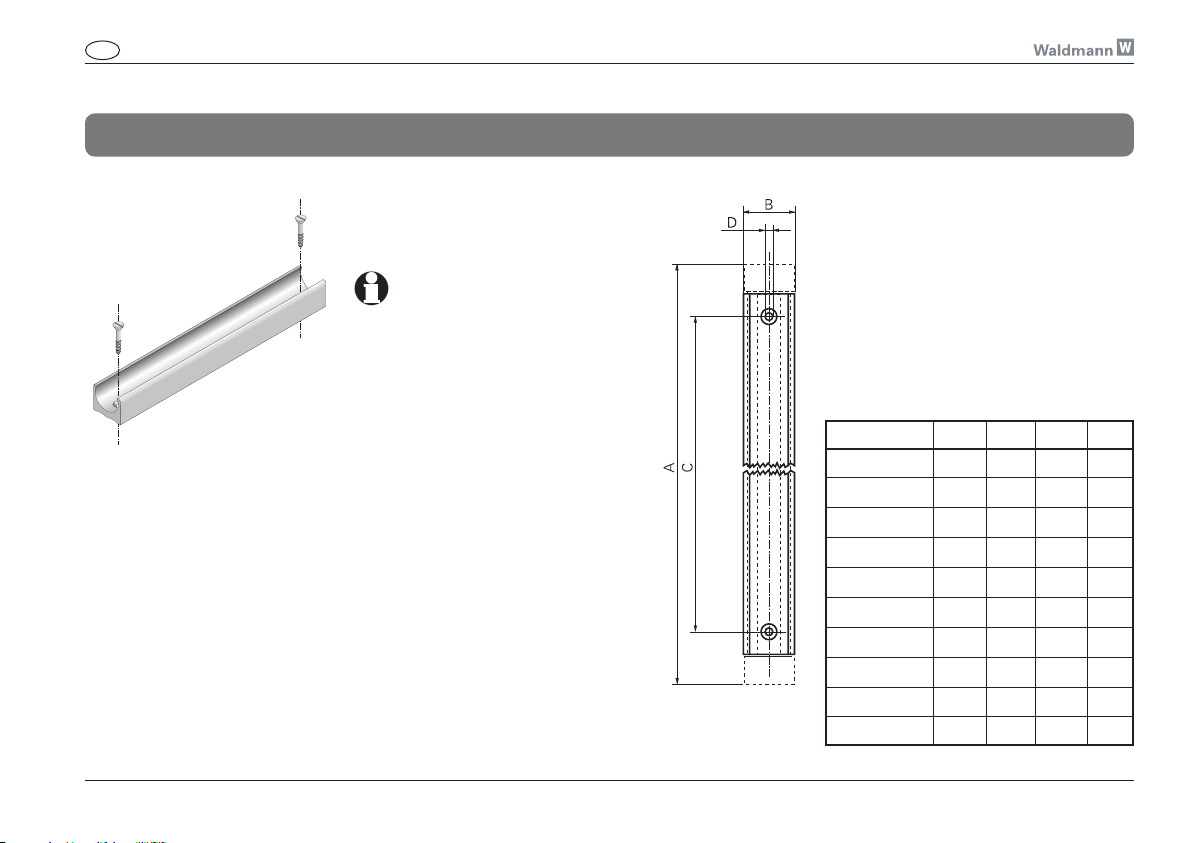

Fig. 12 Montageablauf
a) Entnehmen Sie den Befesti-
gungsabstand (C) untenstehen-
der Tabelle.
e) Montieren Sie den Leuchtenhal-
ter mit geeigneten Schrauben an
der gewählten Fläche (siehe Fig.
11).
Montage 1
Allgemeines
Die Leuchte ist als ortsfeste Leuch-
te konzipiert.
Hinweis!
Gefahr der Beschädigung der
Leuchte.
Leuchte mit geeigneten Hilfs-¾
mitteln so an der gewählten
Befestungungsfläche montie-
ren, dass ein Herunterfallen
ausgeschlossen ist.
Es ist darauf zu achten, dass¾
das Kabel [2.4] so verlegt wird,
dass dieses nicht beschädigt
werden kann!
Leuchte A B C D
LIQ 6 196 22,5 150 3,4
LIQ 10 196 22,5 150 3,4
LIQ 12 336 22,5 290 3,4
LIQ 20 336 22,5 290 3,4
LIQ 24 616 22,5 570 3,4
LIQ 36 896 22,5 850 3,4
LIQ 40 616 22,5 570 3,4
LIQ 48 1176 22,5 1130 3,4
LIQ 60 896 22,5 850 3,4
LIQ 80 1176 22,5 1160 3,4
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
Fig. 11
10
Demontage
Zur Demontage der Leuchte muss
das Leuchtmodul [13.1] aus dem
Leuchtenhalter [13.2] herausge-
nommen werden.
Gehen Sie wie folgt vor:
f) Schieber [13.3] nach außen
schieben.
g) Leuchtmodul [13.1] so
weit schwenken, dass die
Lichtaustrittseite nach vorne
zeigt.
h) Leuchtmodul [13.1] nochmals
um 90° schwenken.
j) Leuchtmodul [13.1] nach vorne
herausnehmen.
k) Leuchtenhalter [13.2] abmontie-
ren.
Montage 2
Allgemeines
Nach der Montage des Leuchten-
halters [13.2] kann das Leuchtmo-
dul [13.1] eingesetzt werden (siehe
Fig. 13a):
b) Schieber [13.3] nach außen
schieben.
c) Leuchtmodul [13.1] in den
Leuchtenhalter [13.2] einset-
zen.
d) Leuchtmodul [13.1] um 90°
schwenken (Lichtaustrittseite
muss nach vorn zeigen.
e) Schieber [13.3] nach innen
schieben.
Fig. 13a
D Gebrauchsanweisung Lichtleiste LIQ xx** „SLIM LED“
Fig. 13b
a
b
c
d
e
13.1
13.2
13.3
k
fj
g,h
13.1
13.2
13.3
