Valor Legend G3 User manual

WARNING

This conversion kit shall be installed by

a qualiﬁed service agency in accordance

with the manufacturer’s instructions and

all applicable codes and requirements

of the authority having jurisdiction. If

the information in these instructions is

not followed exactly, a ﬁre, explosion

or production of carbon monoxide

may result causing property damage,

personal injury or loss of life. The

qualiﬁed service agency is responsible

for the proper installation of this kit. The

installation is not proper and complete

until the operation of the converted

appliance is checked as speciﬁed in the

manufacturer’s instructions supplied with

the kit.

Use this manual in conjunction with the

installation manual supplied with the

appliance.

739VNGK / 739VPGK Gas Conversion Kit

Use with Valor G3 739V Heater Models ONLY

INSTALLATION MANUAL

G3 739V

4009029-01

Kit Contents

• 1 Pilot injector

• 1 Main burner injector elbow

• 1 Air shutter

• 1 Minimum rate bypass screw

• 1 Set of conversion labels

Tools Required

• Wrenches, to disconnect gas line

• Phillips (+) screwdriver, to remove burner module

• Small (jewelers size) ﬂat blade screwdriver, to set pres-

sure

• Small ﬂat blade screwdriver, to release pressure tap

on valve

• Needle nose pliers, to remove bypass screw

• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot

injector

• Manometer, to set pressure

Speciﬁcations

* This appliance is certified for use from 0–4500 feet. For

altitudes above 4500 feet, see local codes.

Model 739VN 739VP

Gas Natural Propane

Altitude (Ft.)* 0-4,500 feet*

Input Maximum (BTU/h) 24,000 24,000

Input Minimum (BTU/h) 13,000 13,000

Manifold Pressure (in w.c.) 3.2” 10.0”

Minimum Supply Pressure (in

w.c.) 5” 11”

Maximum Supply Pressure (in

w.c.) 10” 14”

Main Burner Injector Marking 82-750 92-260

Pilot Injector Marking 51 30

Min. Rate Bypass Screw 185 125

General Notes Regarding Conversion

The conversion may be done before or after the

appliance is installed into the cavity. However, the gas

must be connected to set the manifold pressure.

Prepare the Appliance

1. If the ﬁreplace is already installed, remove the front

trim, the window, fuel bed. Be careful with fuel bed

as components are fragile.

2. Remove the fuel bed support (2 screws).

3. Remove the burner cover (2 screws).

4. Carefully remove the liner panels.

5. Remove the burner cover support (3 screws).

6. Using two wrenches, disconnect gas inlet from the

control valve.

7. Remove the burner plate (12 screws). It is necessary

to access the by-pass screw on underside of valve.

If the appliance has been burned previously, it may

be necessary to pry the burner module gaskets as

they tend to adhere when removed the ﬁrst time.

Replace Burner Injector

1. Undo burner supports (4 screws).

2. Unscrew the nut at the end of the burner fuel

supply line, and lift the burner and supports out of

the ﬁreplace (complete with injector elbow at-

tached).

3. Unscrew and disengage the injector elbow. Be

aware that four pieces sit between the elbow and

the burner, do not drop them.

4. Exchange injector elbow from kit, verifying the new

injector before you install—see Speciﬁcations table

on page 1. The injector number is stamped on the

corner of the elbow.

5. Exchange the air shutter from kit as its shape is dif-

ferent for each fuel.

6. Reassemble the burner, putting the ﬂat washer, ten-

sion washer, air shutter, and anti-ﬂashback shield

back in order as shown below. Reconnect injector

Nut

Injector elbow

Anti-flashback

shield

Air shutter

different shape

for each fuel

Natural Propane

Tension washer

(wavy)

Flat washer

3. Unscrew the pilot injector using an Allen key. Dis-

card the old pilot injector.

4. Replace with the appro-

priate pilot injector—see

Speciﬁcations table on page

1 (the pilot injector number

is stamped on the barrel).

Screw in the new injector.

5. Reﬁt the pilot hood by push-

ing down on it, mating its

notch and key at the base.

Ensure that it snaps into

position.

6. Re-install the pilot shield (2

screws).

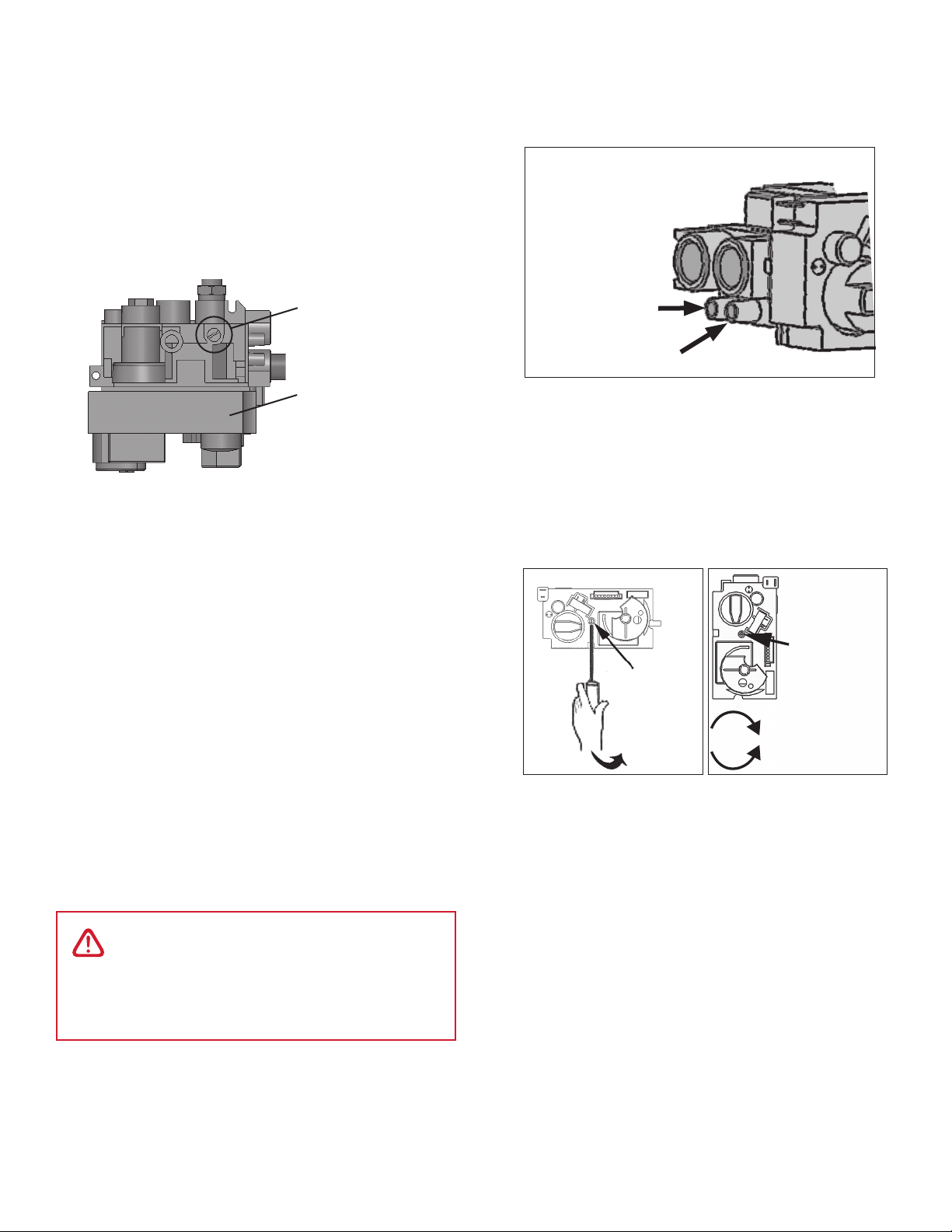

Replace the Minimum Rate Bypass Screw

1. Carefully turn the module assembly upside down.

2. Locate the bypass screw on the valve. It may be

covered by a sticker. Remove the bypass screw and

discard.

Note: The bypass screw may require either a ﬂat

head screwdriver or Allen key depending on its type.

The bypass screw has a rubber O-ring that may

need to be carefully pulled out using pliers after

unscrewing it.

3. Insert the replacement minimum rate bypass screw

and hand-tighten using a screwdriver/Allen key.

Refer to the Speciﬁcations table on page 1 for proper

bypass screw (the number is stamped on the barrel

of the screw).

Bypass screw

Valve

elbow to the burner, as tightly as possible while

leaving the elbow connection angled toward the fuel

supply line. Do not over tighten.

7. Replace the burner. The stem

on the end of the air shutter

must mate with the vertical

slot in the link bracket. No nut

is required.

8. Connect the fuel supply line

and tighten the nut. The burn-

er angle may need adjusting

to better align injector threads

with the fuel line nut while

tightening.

9. Reattach the burner supports (4 screws).

Test Air Shutter Movement

Under the burner plate, locate the air shutter lever and

slide it from left to right to ensure it is moving freely.

Replace Pilot Injector

1. Remove the pilot shield (2 screws).

2. Remove the pilot hood by releasing the U-clip and

pulling up on the hood. The U-clip should not be

removed.

Pilot hood

U-clip

Notch

Key

Re-install Module and Test for Leaks

1. Locate module in the ﬁrebox inserting the valve

ﬁrst. Be careful not to trap cables between ﬁre-

box ﬂoor and module.

2. Secure module to ﬁrebox (12 screws).

3. Reconnect gas inlet to valve tightening pipe connec-

tion. Open shut oﬀvalve and inspect.

4. Test for leaks by applying a liquid detergent or soap

solution to all connection joints that were taken

apart and reassembled. Bubbles forming indicate a

gas leak.

Set Manifold Pressure

1. Fit a manometer to the manifold pressure test tap

on the valve—see ﬁgure below.

2. Light the appliance and turn the control to full input.

3. Adjust the pressure adjustment screw using a small

jeweller’s size ﬂat blade screwdriver—as shown

below—while the appliance is running at full input

to produce manifold pressure, as per Speciﬁcations

table on page 1.

WARNING

NEVER use an open ﬂame to check

for leaks! Correct any leak detected

immediately.

Supply

pressure

test tapping

Manifold

pressure

test tapping

Pressure Testing

Front Face of Control Valve

Pry o

Plastic Cap

Front Face of

Control Valve

Pressure

adjustment

screw behind

plastic cap

Increases pressure

Decreases pressure

4. Turn oﬀthe appliance, remove the manometer and

tighten the test tapping screw.

5. Check all connections for leaks.

Re-assemble Fireplace

Use the ﬁreplace`s installation manual to (re-) install:

1. Burner cover support;

2. Liners;

3. Burner cover;

4. Fuel bed support;

5. Fuel bed and,

6. Reﬁt the window.

Adjust the Air Shutter

Once the burner module reinstalled, the air shutter

lever can be accessed from under the ﬁrebox.

1. Locate the aeration adjustment lever.

2. Move the lever left or right as required. See ﬁre-

place installation manual for more information.

Fit the Speciﬁcations Label

1. Complete the required details of label “This appli-

ance was converted on... by...” position along with the

label “This control has been converted...”.

2. Fit the labels on the bottom ﬂoor of the appliance

as close as possible to the data card near the valve.

3. Finish ﬁreplace installation.

Air shutter lever

Airshutter

open

Airshutter

Designed and Manufactured by/for Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C.,

CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

AVERTISSEMENT

Ce kit de conversion doit être installé par

une agence de service qualiﬁée selon les

directives du fabricant et tous les codes et

règlements applicables dans la juridiction

de l’installation. Dans les cas ou les

directives de ce guide ne seraient pas

suivies à la lettre, un feu, une explosion

ou la production de monoxide de carbone

pourraient se produire et causer des

dommages matériels, des blessures ou

la mort. L’agence de service qualiﬁée

pour eﬀectuer cette installation est

responsible de l’installation appropriée

de ce kit. L’installation n’est complète

que lorsque l’opération de l’appareil

converti a été vériﬁée tel qu’indiqué par

les directives du fabricant fournies avec

ce kit.

Utilisez ce guide en conjonction avec le

guide d’installation fourni avec le foyer.

Trousse de conversion de gaz 739VNGK / 739VPGK

Utilisez avec les foyers Valor G3 739V SEULEMENT

GUIDE D’INSTALLATION

G3 739V

Contenu du kit

• 1 Injecteur de veilleuse

• 1 Injecteur coude du brûleur

• 1 Obturateur d’air

• 1 Vis d’indice minimum

• 1 Ensemble d’étiquettes de conversion

Outils requis

• Clés à tuyaux, pour débrancher la conduite de gaz

• Tournevis Phillips (+), pour enlever le module du

brûleur

• Petit tournevis à lame de bijoutier, pour régler

la pression

• Petit tournevis à lame, pour libérer la pression

sur la soupape

• Pince à bec eﬃlé, pour enlever la vis d’indice

• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour

enlever l’injecteur de la veilleuse

• Manomètre, pour régler la pression d’admission

Spéciﬁcations

* Cet appareil est certifié pour usage de 0 à 4 500 pieds.

Pour altitudes au-dessus de 4 500 pieds, consultez les

codes de normes locaux.

Modèle 739VN 739VP

Gaz Natural Propane

Altitude (pi)* 0-4,500 feet*

Apport maximal (Btu/hre) 24,000 24,000

Apport minimal (Btu/hre) 13,000 13,000

Pression d’admission (en c.e.) 3.2” 10.0”

Pression d’alimentation

minimale (en c.e.) 5” 11”

Pression d’alimentation

maximale (en c.e.) 10” 14”

Injecteur du brûleur (no) 82-750 92-260

Injecteur de veilleuse (no)51 30

Vis d’indice minimal (no)185125

À propos de la conversion

La conversion d’un gaz à l’autre peut être faite avant

ou après l’installation de l’appareil dans la cavité.

Cependant, le gaz doit être branché pour régler la

pression d’admission.

Préparez l’appareil

1. Si le foyer est déjà installé, enlevez le pare-étincel-

les, la fenêtre et le lit de combustion. Faites atten-

tion car les éléments du lit de combustion sont

fragiles.

2. Enlevez le support du lit de combustion (2 vis).

3. Enlevez la plateforme du brûleur (2 vis).

4. En faisant attention, enlevez les panneaux intérieurs

s’ils sont déjà installés.

5. Enlevez le support de plateforme de brûleur (3 vis).

6. En utilisant deux clés, débranchez la conduite de gaz

reliée à la soupape à gaz.

7. Enlevez la plaque du brûleur (12 vis) pour accéder à

la vis d’indice minimum sur le dessous de la soupape.

Si l’appareil a déjà été chauﬀé, il peut être néces-

saire d’arracher la plaque car ses joints sont géné-

ralement plus collants la première fois que la plaque

est enlevée.

Remplacez l’injecteur du brûleur

1. Détachez les supports du brûleur (4 vis).

2. En soutenant l’injecteur coude, dévissez l’écrou

retenant la conduite de gaz pour la débrancher.

Sortez le rail du brûleur de la boîte de foyer avec

l’injecteur toujours en place.

3. Dévissez et enlevez l’injecteur coude du brûleur

en faisant attention de ne pas échapper les

quatre petites pièces situées entre l’injecteur

et le brûleur.

Écrou

Injecteur coude

Remplacez l’injecteur de veilleuse

1. Enlevez l’écran de veilleuse (2 vis).

2. Écartez légèrement l’attache en U puis tirez vers le

haut sur le capuchon de la veilleuse pour l’enlever.

L’attache ne devrait pas être enlevée.

3. Enlevez l’injecteur de la veilleuse avec une clé Allen

et jetez-le.

4. Remplacez-le avec l’injecteur

approprié—voir le tableau

Spécifications à la page 5.

Installez le nouvel injecteur

et serrez-le.

5. Réinstallez le capuchon

de la veilleuse, alignant la

fente du capuchon à la clé

dans sa base et en poussant

dessus. Assurez-vous qu’il

s’enclenche correctement,

dans la bonne orientation.

6. Réinstallez l’écran de veil-

leuse (2 vis).

Capuchon

Attache

en U

4. Remplacez l’injecteur coude pour celui fourni avec

la trousse en le vériﬁant avant de l’installer—voir la

table à la page 5. Le numéro de l’injecteur est gravé

sur le coude.

5. Remplacez l’obturateur avec celui fourni avec la

trousse car il est diﬀérent selon le gaz utilisé.

6. Réassemblez toutes les pièces au brûleur dans

l’ordre indiqué ci-dessous. Vissez l’injecteur au

brûleur aussi serré que possible sans toutefois trop

serrer. Orientez l’injecteur pour qu’il soit aligné à la

conduite de gaz.

7. Replacez le brûleur. La tige sur

l’obturateur doit être insérée

dans la fente du support de

liaison.

8. Rebranchez l’injecteur à la

conduite de gaz. Serrez l’écrou.

Le brûleur peut être ajusté

pour l’alignement de l’injecteur

à la conduite.

9. Fixez les supports du brûleur à

la plaque (4 vis).

Vériﬁez le mouvement de l’obturateur

Sous la plaque du brûleur, repérez le levier d’obturateur

et glissez-le de gauche à droite pour vous assurer qu’il

bouge librement.

Écran anti-retour

de flammes

Obturateur,

différent selon

le gaz utilisé

Naturel Propane

Rondelle à ressort

Rondelle plate

Fente

Clé

Remplacez la vis d’indice minimum

1. Tournez la plaque du brûleur à l’envers en faisant

attention à toutes ses connexion.

2. Repérez la vis d’indice minimum sur la soupape à

gaz. La vis peut être couverte par un auto-collant.

Enlevez la vis et jetez-la.

Note : La vis est maintenue en place par un joint

torique de caoutchouc. Il peut être nécessaire de

devoir forcer le joint hors de sa position ou d’enlever

la vis avec des pinces à bec eﬃlé.

3. Insérez la vis de remplacement fournie avec la

trousse et serrez-la à la main avec un tournevis. Voir

le tableau des Spécifications à la page 5. Le numéro

de la vis est inscrit sur sa tige.

Réinstallez la plaque du brûleur et

vériﬁez s’il y a des fuites

1. Replacez la plaque du brûleur dans la boîte de foyer

en insérant la soupape à gaz en premier. Faites at-

tention de ne pas coincer les ﬁls entre le chassis

et la plaque.

2. Fixez la plaque à la boîte de foyer (12 vis).

3. Rebranchez la conduite de gaz à la soupape et

serrez les raccords. Rétablissez l’alimentation de gaz

et vériﬁez les raccords.

4. Vériﬁez tous les raccords qui ont été débranchés et

rebranchés pour voir s’il y a des fuites; utilisez une

solution d’eau et de savon. Des bulles indiquent qu’il

y a une fuite de gaz.

Vis d’indice minimum

Soupape à gaz

AVERTISSEMENT

NE JAMAIS UTILISER une ﬂamme vive

pour vériﬁer s’il y a des fuites. Corrigez

immédiatement toute fuite détectée.

Réglez et vériﬁez la pression d’admission

1. Fixez un manomètre à la connexion de vériﬁca-

tion de pression d’admission sur la soupape—voir

l’image ci-dessous.

2. Allumez l’appareil et tournez le contrôle pour

apport maximal.

3. Réglez la vis d’ajustement de pression sur la soup-

ape à l’aide d’un petit tournevis à lame—tel

qu’indiqué ci-dessous—alors que l’appareil fonc-

tionne à plein régime pour produire la pression

d’admission indiquée au tableau Spéciﬁcations à la

page 5.

4. Éteignez l’appareil, enlevez le manomètre et re-

serrez la vis de vériﬁcation de pression.

5. Vériﬁez tous les raccords pour voir s’il y a des fuites.

Réassemblez le foyer

Utilisez le Guide d’installation du foyer pour (ré-)installer

les pièces suivantes :

1. Support de plateforme du bruleur;

2. Panneaux intérieurs;

3. Plateforme du brûleur;

4. Support de lit de combustion;

5. Lit de combustion, et

6. Fenêtre.

Devant de la soupape

Enlevez le

capuchon

de plastique

Devant de la

soupape

Vis de réglage

de pression

derrière le

couvercle

Augmente la pression

Diminue la pression

Vérification de la

pression d’admission

Pression

d’alimentation

Vériﬁcation de pression

Soupape

Conçue et fabriquée par / pour Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Ajustez l’obturateur d’air

Une fois la plaque du brûleur réinstallée, le levier de

l’obturateur est accessible du devant de l’appareil sous

la boîte de foyer.

1. Repérez le levier d’ajustement de l’obturateur.

2. Glissez le levier vers la gauche ou vers la droite

selon le besoin. Voir le Guide d’installation du foyer

pour plus de détails.

Levier dobturateur

Obturateur

ouvert

Obturateur

fermé

Apposez les étiquettes de conversion

1. Complétez les informations requises sur l’étiquette

“Cet appareil a été converti le ... par ...”

2. Apposez les étiquettes de conversion sur fond de la

caisse du foyer près de la carte de spéciﬁcations du

foyer et de la soupape.

3. Complétez l’installation du foyer.

Other manuals for Legend G3

This manual suits for next models

Table of contents

Languages:

Other Valor Indoor Fireplace manuals

Valor

Valor HORIZON 534JN Operating instructions

Valor

Valor BR417 VA User manual

Valor

Valor RetroFire RF24JDN User manual

Valor

Valor PORTRAIT 530IN Operating instructions

Valor

Valor ALPHA 647 User manual

Valor

Valor black beauty 466 User manual

Valor

Valor Heartbeat Oxysafe 426 Release note

Valor

Valor Churchill LFE User manual

Valor

Valor VN-21 User manual

Valor

Valor 956 Instructions for use

Valor

Valor 785JLN User manual

Valor

Valor 1470RGL User manual

Valor

Valor Madrona MF28JLN NG Operating instructions

Valor

Valor L1 Series User manual

Valor

Valor 780MN User manual

Valor

Valor 737XN Installation instructions

Valor

Valor 530 B-Vent Manual

Valor

Valor Black Beauty Radiant 340 User manual

Valor

Valor 736TN User manual

Valor

Valor 1100MN User manual

Valor

Valor RetroFire RF24DN Installation instructions

Valor

Valor 1500INO (NG) User manual

Valor

Valor 941 Instructions for use

Valor

Valor 535XAN Installation instructions

Popular Indoor Fireplace manuals by other brands

Brigantia

Brigantia 35-DVRS31N-2 User's installation, operation and maintenance manual

Nordpeis

Nordpeis Bergen Installation and user manual

Superior

Superior BCT2536TMN Installation and operation instructions

Quadra-Fire

Quadra-Fire 5100I-GD-B owner's manual

Renaissance

Renaissance RUMFORD 1000 user manual

Lacunza

Lacunza IV-800 Instruction book

Baxi

Baxi 940 Installer and owner guide

Dru

Dru Maestro 60/2 Tall RCH installation manual

Diamond Fireglass

Diamond Fireglass SS-O22 General assembly, installation, and operation instructions

HearthStone

HearthStone Windsor Bay 8830 Owner's manual and installation guide

Napoleon

Napoleon ASCENT B42 quick start guide

Enviro

Enviro E33GI owner's manual

Smeg

Smeg L30 FABE Installation & user's instructions

KEDDY

KEDDY K700 Installation instructions care and firing instructions

Godin

Godin 3451 manual

Jøtul

Jøtul Jotul GI 535 DV IPI New Harbor Installation and operation instructions

Austro Flamm

Austro Flamm Heidi Back 2.0 945048 operating manual

Desa

Desa CCFPDFT Owner's operating & installation manual
