TOOQ TQEP-750SP User manual
FUENTE DE ALIMENTACIÓN ATX
Manual de usuario
EN
FR
PT
ES
POWER SUPPLY ATX
User manual
BLOC D’ALIMENTATION ATX
Guide de l’utilisateur
FONTE DE ALIMENTAÇÃO ATX
Manual do usuário
TQEP-750SP
Las fuentes de alimentación ATX están diseñadas para ser usadas en entornos
profesionales y domésticos. En TooQ disponemos de una gama de fuentes desde la
500W a 750W donde podrás elegir la que mejor se adapte a tu ordenador.
Especicaciones:
• Tipo: Intel ATX 12V V2.31.
• Tensión de entrada: 220 VAC.
• Rango de frecuencia de entrada: 50Hz ~ 60Hz.
• Ventilador de 140 mm con rodamiento de doble hilera de bolas y control automático
de velocidad.
• Eciencia: >78% hasta 83%.
• PFC activo.
• MTBF: >10,000 horas.
• Dimensiones: 160 x 150 x 85 mm.
• Temperatura de operación: 0 – 40ºC.
• Cables mallados.
• Raíles +12V: 2x + 12V.
• Compatible con Crossre (AMD) / SLI (NVIDIA).
• Compatible con procesador multinúcleo.
• Interruptor Encendido / Apagado.
• Normativas: CE y ROHS.
• Protección:
-OVP (protección contra sobre tensión).
-UVP (protección contra baja tensión).
-OPP (protección contra sobrecarga).
-OTP (protección contra temperatura elevada).
-SCP (protección contra cortocircuito).
-OCP (protección contra la sobrealimentación).
2
Contenido del paquete:
• 1 x Fuente de alimentación.
• 1 x Manual de usuario.
• 2 x Bridas.
• 5 x Tornillos.
• 1 x Cable de alimentación.

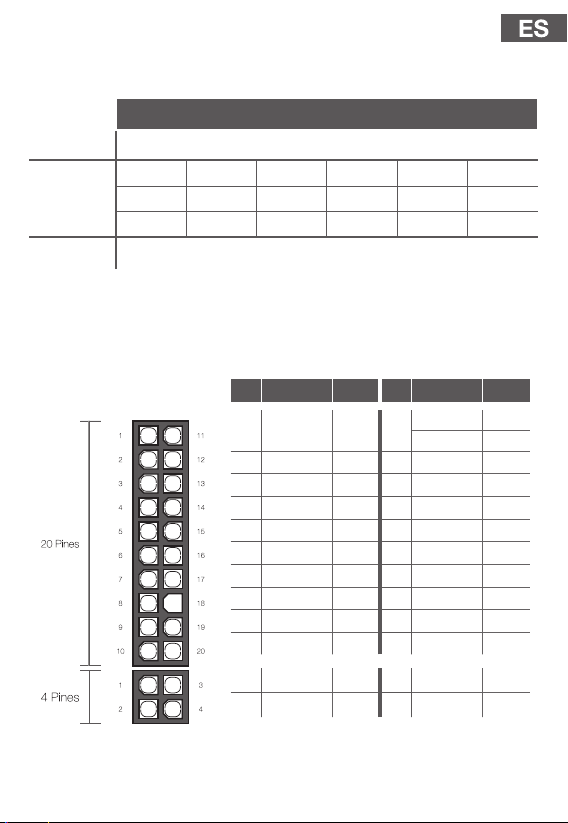

Potencia:
TQEP-750SP
Entrada AC 220VAC 50/60Hz 2.5-9A
Salida DC
+3.3V +5V +12V1 +12V2 -12V +5VSB
30A 30A 25A 25A 0.5A 3A
Naranja Rojo Amarillo Amarillo Azul Morado
Potencia máxima 750W
3
Conectores:
• 1 x Conector ATX.
Pin Descripción Color Pin Descripción Color
1 +3.3V Naranja 11
+3.3V Naranja
+3.3V Marrón
2 +3.3V Naranja 12 -12.0V Azul
3 COM Negro 13 COM Negro
4 +5.0V Rojo 14 PS-ON Verde
5 COM Negro 15 COM Negro
6 +5.0V Rojo 16 COM Negro
7 COM Negro 17 COM Negro
8 P.G. Gris 18 ------ ------
9 +5.0VSb Púrpura 19 +5.0V Rojo
10 +12.0V Amarillo 20 +5.0V Rojo
1 +12.0V Amarillo 3 +5.0V Rojo
2 +3.3V Naranja 4 COM Negro
4

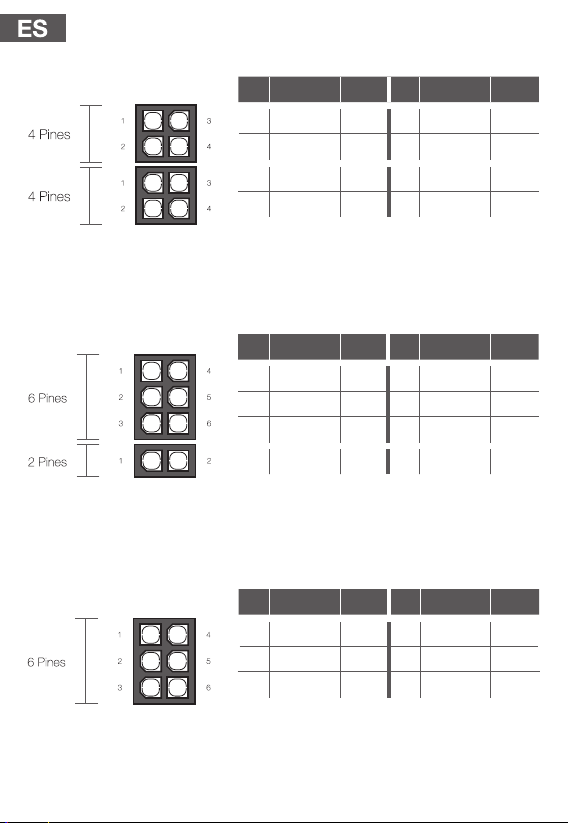

• 1 x Conector EPS/ATX 12V.
• 2 x Conectores PCI-e (6 + 2 pines).
• 2 x Conectores PCI-e (6 pines).
Pin Descripción Color Pin Descripción Color
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
Pin Descripción Color Pin Descripción Color
1 +12.0V Amarillo 4 COM Negro
2 +12.0V Amarillo 5 COM Negro
3 +12.0V Amarillo 6 COM Negro
1 COM Negro 2 COM Negro
Pin Descripción Color Pin Descripción Color
1 +12.0V Amarillo 4 COM Negro
2 +12.0V Amarillo 5 COM Negro
3 +12.0V Amarillo 6 COM Negro
• 5 x Conectores SATA.
Pin Descripción Color
1 +3.3V Naranja
2 COM Negro
3 +5.0V Rojo
4 COM Negro
5 +12.0V Amarillo
5
• 4 x Conectores MOLEX.
• 1 x Conector FDD.
Pin Descripción Color
1 +12.0V Amarillo
2 COM Negro
3 COM Negro
4 +5.0V Rojo
Pin Descripción Color
1 +12.0V Amarillo
2 COM Negro
3 COM Negro
4 +5.0V Rojo
Las fuentes de alimentación están pensadas para ser instaladas por personal profesional
o servicio técnico.
Pautas básicas para la instalación y puesta en marcha:
1. Siguiendo las instrucciones de la caja de PC, ábrala y retire la fuente de alimentación
anterior desconectando todas las conexiones y retirando los tornillos que jan la fuente
al PC. A continuación, coloque la nueva fuente de alimentación en el mismo lugar.
2. Localice y conecte en la placa base el conector principal ATX, 20 o 20+4 pines. En
caso de que la placa base posea únicamente 20 pines, separe los 4 pines adicionales.
3. Realice el mismo proceso con el cable secundario que suministra 12V adicionales.
Este cable suele tener 8 pines (4 + 4), pero es posible que sólo sean necesarios cuatro
en función del tipo de placa base.
4. Conecte cada uno de los discos duros y unidades ópticas mediante los conectores
SATA, MOLEX o FDD previsto para ellos. Tenga presente que cada dispositivo requiere
tener conectado su cable de corriente y datos.
5. Por último, si posee una tarjeta gráca que requiera de alimentación adicional, localice
y conecte en su tarjeta gráca el conector PCI-e (6 pines) o (6 + 2 pines), permitiendo la
separación de estos 2 pines adicionales en función de la energía que necesite.
6. Una vez nalice la instalación, conecte el cable de alimentación a la corriente eléctrica
y sitúe el interruptor en posición “I”, a continuación encienda el equipo.
6
Garantía:
TooQ ofrece una garantía de 24 meses desde el momento de la compra, por ello
es necesario disponer del ticket o factura donde gure la fecha. El distribuidor o
vendedor donde compró este producto atenderá su reclamación y ofrecerá su servicio
técnico mientras esté en vigor la garantía.
Fuera de garantía:
La garantía no cubre los daños o defectos provocados en la fuente de alimentación
debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con líquidos.
• El suministro de un voltaje incorrecto.
• La utilización en algún otro dispositivo que no sea un ordenador.
La garantía no cubre los daños o defectos producidos por su uso indebido. En caso
de no estar familiarizado con su instalación, recomendamos que pida ayuda a un
profesional.
7
ATX power supplies are intended for use in professional and home environments. In
TooQ we have a range of sources from the 500W to 750W where you can choose the
one that best suits your computer.
Specications:
• Type: Intel ATX 12V V2.31.
• Input voltage: 220 VAC.
• Input frequency range: 50Hz ~ 60Hz.
• 140 mm fan with double row of ball bearings and automatic speed control.
• Eciency: >78% up to 83%.
• Active PFC.
• MTBF: >10,000 hours.
• Dimensions: 160 x 150 x 85 mm.
• Operating temperature: 0 – 40ºC.
• Meshed cables.
• Rails +12V: 2x + 12V.
• Compatible with Crossre (AMD) / SLI (NVIDIA).
• Compatible with multicore processor.
• Switch ON/OFF.
• Regulations: CE and ROHS.
• Protection:
-OVP (over-voltage protection).
-UVP (low voltage protection).
-OPP (overload protection).
-OTP (high temperature protection).
-SCP (short-circuit protection).
-OCP (overfeed protection).
8
Package contents:
• 1 x Power supply.
• 1 x User manual.
• 2 x Flanges.
• 5 x Screws.
• 1 x Power cord.
Powers:
9
TQEP-750SP
AC entry 220VAC 50/60Hz 2.5-9A
DC output
+3.3V +5V +12V1 +12V2 -12V +5VSB
30A 30A 25A 25A 0.5A 3A
Orange Red Yellow Yellow Blue Purple
Maximum power 750W
Connectors:
• 1 x Connector ATX.
Pin Description Color Pin Description Color
1 +3.3V Orange 11
+3.3V Orange
+3.3V Brown
2 +3.3V Orange 12 -12.0V Blue
3 COM Black 13 COM Black
4 +5.0V Red 14 PS-ON Green
5 COM Black 15 COM Black
6 +5.0V Red 16 COM Black
7 COM Black 17 COM Black
8 P.G. Grey 18 ------ ------
9 +5.0VSb Purple 19 +5.0V Red
10 +12.0V Yellow 20 +5.0V Red
1 +12.0V Yellow 3 +5.0V Red
2 +3.3V Orange 4 COM Black
10

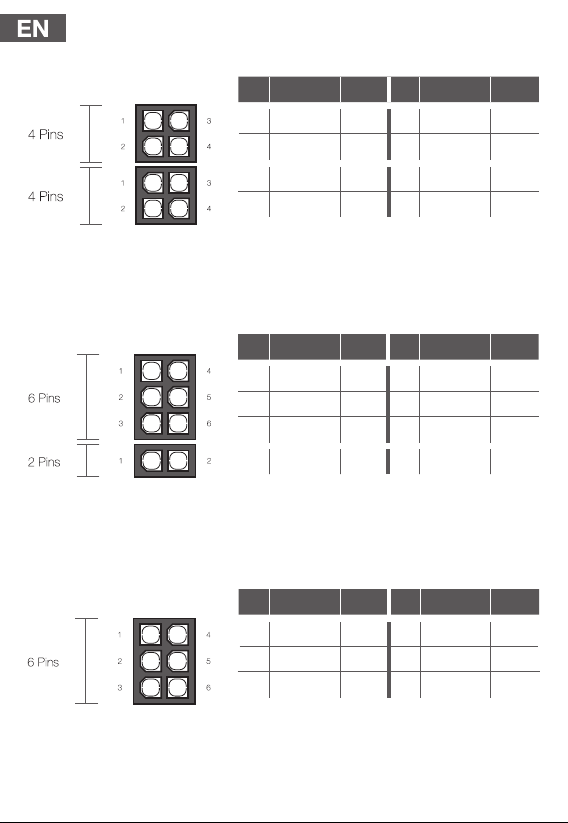

• 1 x Connector EPS/ATX 12V.
• 2 x Connectors PCI-e (6 + 2 pins).
• 2 x Connectors PCI-e (6 pins).
Pin Description Color Pin Description Color
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
Pin Description Color Pin Description Color
1 +12.0V Yellow 4 COM Black
2 +12.0V Yellow 5 COM Black
3 +12.0V Yellow 6 COM Black
1 COM Black 2 COM Black
Pin Description Color Pin Description Color
1 +12.0V Yellow 4 COM Black
2 +12.0V Yellow 5 COM Black
3 +12.0V Yellow 6 COM Black
