TOOQ TQEP-500S-INT User manual
FUENTE DE ALIMENTACIÓN ATX
Manual de usuario
EN
FR
PT
ES
POWER SUPPLY ATX
User manual
BLOC D’ALIMENTATION ATX
Guide de l’utilisateur
FONTE DE ALIMENTAÇÃO ATX
Manual do usuário
TQEP-500S-INT
Las fuentes de alimentación de TooQ están diseñadas para ser usadas en entornos
profesionales y domésticos. Por ello, disponemos de una variada gama de fuentes
para que puedas elegir la que mejor se adapte a tu ordenador.
Especicaciones:
• Tipo: Intel ATX 12V V1.3.
• Tensión de entrada: 110 / 230 VAC.
• Rango de frecuencia de entrada: 50Hz ~ 60Hz.
• Ventilador de 120 mm con rodamiento de doble hilera de bolas y control automático
de velocidad.
• Dimensiones: 150 x 140 x 85 mm.
• Raíles +12V: 1x + 12V.
• Compatible con procesador multinúcleo.
• Interruptor Encendido / Apagado.
• Selector de tensión de entrada.
• Normativas: CE y ROHS.
• Protección:
-OVP (protección contra sobre tensión).
-UVP (protección contra baja tensión).
-OPP (protección contra sobrecarga).
-OTP (protección contra temperatura elevada).
-SCP (protección contra cortocircuito).
-OCP (protección contra la sobrealimentación).
2
Contenido del paquete:
• 1 x Fuente de alimentación.
• 1 x Manual de usuario.
• 2 x Bridas.
• 5 x Tornillos.
• 1 x Cable de alimentación.
Potencia:
TQEP-500S-INT
Entrada AC 110 / 230 VAC 50/60Hz 2.5-5A
Salida DC
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Naranja Rojo Amarillo Azul Morado
Potencia máxima 500W
3

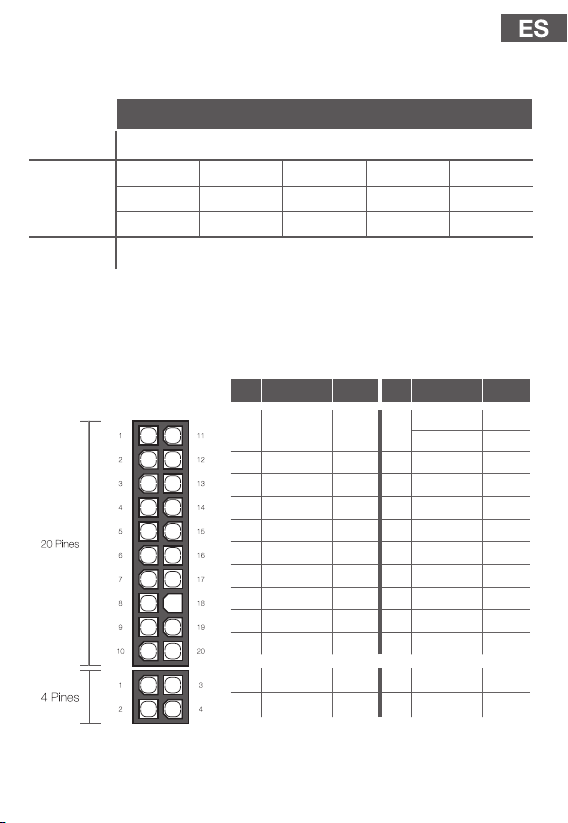

Conectores:
• 1 x Conector ATX.
Pin Descripción Color Pin Descripción Color
1 +3.3V Naranja 11
+3.3V Naranja
+3.3V Marrón
2 +3.3V Naranja 12 -12.0V Azul
3 COM Negro 13 COM Negro
4 +5.0V Rojo 14 PS-ON Verde
5 COM Negro 15 COM Negro
6 +5.0V Rojo 16 COM Negro
7 COM Negro 17 COM Negro
8 P.G. Gris 18 ------ ------
9 +5.0VSb Púrpura 19 +5.0V Rojo
10 +12.0V Amarillo 20 +5.0V Rojo
1 +12.0V Amarillo 3 +5.0V Rojo
2 +3.3V Naranja 4 COM Negro
4

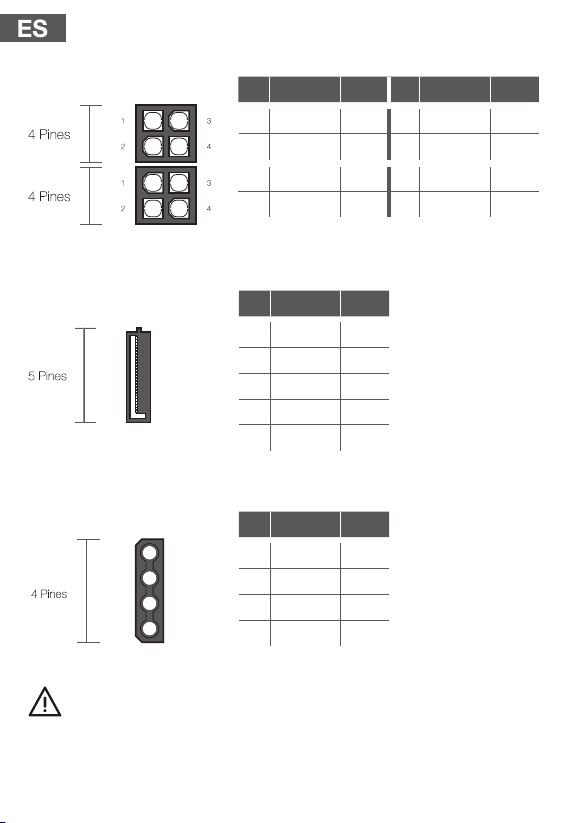

• 1 x Conector EPS/ATX 12V.
• 4 x Conectores SATA.
Pin Descripción Color Pin Descripción Color
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
Pin Descripción Color
1 +3.3V Naranja
2 COM Negro
3 +5.0V Rojo
4 COM Negro
5 +12.0V Amarillo
• 2 x Conectores MOLEX.
Pin Descripción Color
1 +12.0V Amarillo
2 COM Negro
3 COM Negro
4 +5.0V Rojo
Las fuentes de alimentación están pensadas para ser instaladas por personal profesional
o servicio técnico.
5
Pautas básicas para la instalación y puesta en marcha:
1. Siguiendo las instrucciones de la caja de PC, ábrala y retire la fuente de alimentación
anterior desconectando todas las conexiones y retirando los tornillos que jan la fuente
al PC. A continuación, coloque la nueva fuente de alimentación en el mismo lugar.
2. Localice y conecte en la placa base el conector principal ATX, 20 o 20+4 pines. En
caso de que la placa base posea únicamente 20 pines, separe los 4 pines adicionales.
3. Realice el mismo proceso con el cable secundario que suministra 12V adicionales.
Este cable suele tener 8 pines (4 + 4), pero es posible que sólo sean necesarios cuatro
en función del tipo de placa base.
4. Conecte cada uno de los discos duros y unidades ópticas mediante los conectores
SATA o MOLEX previsto para ellos. Tenga presente que cada dispositivo requiere tener
conectado su cable de corriente y datos.
5. Una vez nalice la instalación, asegúrese de que el voltaje seleccionado en la
fuente (110 o 230), corresponde con el de la red eléctrica de su instalación.
Después conecte el cable de alimentación a la corriente eléctrica y sitúe el interruptor en
posición “I”. A continuación encienda el equipo.
Garantía:
TooQ ofrece una garantía de 24 meses desde el momento de la compra, por ello
es necesario disponer del ticket o factura donde gure la fecha. El distribuidor o
vendedor donde compró este producto atenderá su reclamación y ofrecerá su servicio
técnico mientras esté en vigor la garantía.
Fuera de garantía:
La garantía no cubre los daños o defectos provocados en la fuente de alimentación
debido a:
6
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con líquidos.
• El suministro de un voltaje incorrecto.
• La utilización en algún otro dispositivo que no sea un ordenador.
La garantía no cubre los daños o defectos producidos por su uso indebido. En caso
de no estar familiarizado con su instalación, recomendamos que pida ayuda a un
profesional.
TooQ power supplies are designed for use in professional and domestic environments.
That’s why we have a wide range of power supplies to help you choose the right one
for your computer.
Specications:
• Type: Intel ATX 12V V1.3.
• Input voltage: 110 / 230 VAC.
• Input frequency range: 50Hz ~ 60Hz.
• 120 mm fan with double row of ball bearings and automatic speed control.
• Dimensions: 150 x 140 x 85 mm.
• Rails +12V: 1x + 12V.
• Compatible with multicore processor.
• Switch ON/OFF.
• Input voltage selector.
• Regulations: CE and ROHS.
• Protection:
-OVP (over-voltage protection).
-UVP (low voltage protection).
-OPP (overload protection).
-OTP (high temperature protection).
-SCP (short-circuit protection).
-OCP (overfeed protection).
7
Package contents:
• 1 x Power supply.
• 1 x User manual.
• 2 x Flanges.
• 5 x Screws.
• 1 x Power cord.
Powers:
8
TQEP-500S-INT
AC entry 110 / 230 VAC 50/60Hz 2.5-5A
DC output
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Orange Red Yellow Blue Purple
Maximum power 500W

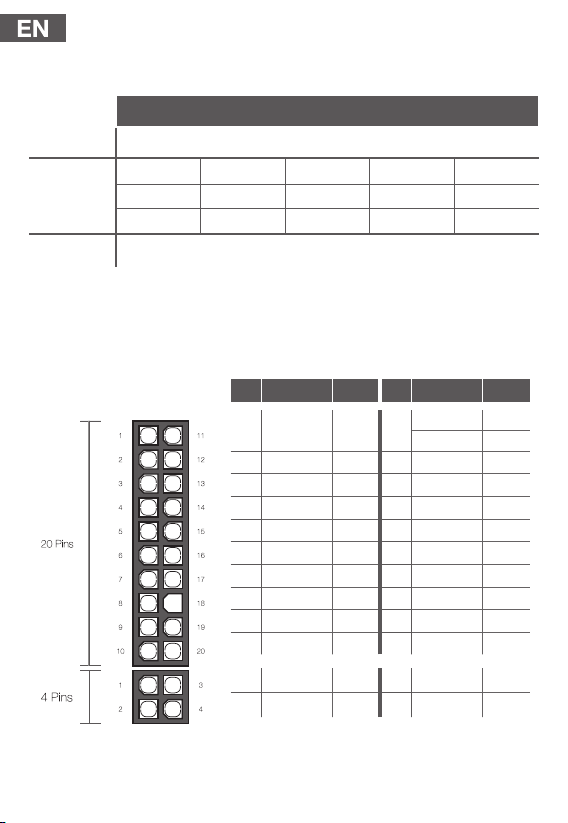

Connectors:
• 1 x Connector ATX.
Pin Description Color Pin Description Color
1 +3.3V Orange 11
+3.3V Orange
+3.3V Brown
2 +3.3V Orange 12 -12.0V Blue
3 COM Black 13 COM Black
4 +5.0V Red 14 PS-ON Green
5 COM Black 15 COM Black
6 +5.0V Red 16 COM Black
7 COM Black 17 COM Black
8 P.G. Grey 18 ------ ------
9 +5.0VSb Purple 19 +5.0V Red
10 +12.0V Yellow 20 +5.0V Red
1 +12.0V Yellow 3 +5.0V Red
2 +3.3V Orange 4 COM Black

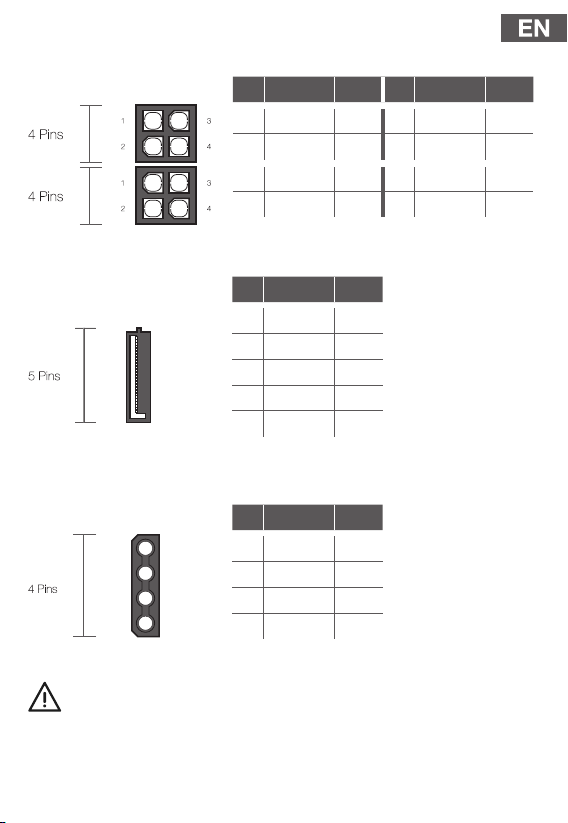

• 1 x Connector EPS/ATX 12V.
• 4 x Connectors SATA.
• 2 x Connectors MOLEX.
Pin Description Color Pin Description Color
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
Pin Description Color
1 +3.3V Orange
2 COM Black
3 +5.0V Red
4 COM Black
5 +12.0V Yellow
Pin Description Color
1 +12.0V Yellow
2 COM Black
3 COM Black
4 +5.0V Red
Power supplies are intended to be installed by professional sta or technical service.
9
10
Basic guidelines for installation and started:
1. Following the instructions on the PC case, open it and remove the previous power
supply by disconnecting all the connections and removing the screws that secure the
power supply to the PC. Then place the new power supply in the same place.
2. Locate and connect the ATX, 20 or 20+4 pin main connector on the motherboard. If the
motherboard has only 20 pins, separate the additional 4 pins.
3. Perform the same process with the secondary cable that supplies an additional 12V.
This cable usually has 8 pins (4 + 4), but only four may be required depending on the
type of motherboard.
4. Connect each of the hard drives and optical drives using the SATA or MOLEX
connectors provided for them. Keep in mind that each device requires its power and
data cable to be connected.
5. Once the installation is completed, make sure that the voltage selected at
the source (110 or 230), corresponds to that of the electrical network of your
installation. Then connect the power cable to the mains and turn the switch to the “I”
position. Then turn on the equipment.
Warranty:
TooQ oers a 24 months warranty from the time of purchase, so it is necessary to
have the ticket or invoice where the date appears. The distributor or seller where you
purchased this product will respond to your claim and oer your technical service
while the warranty is in eect.
Out of warranty:
The warranty does not cover damage or defects caused to the power
supply due to:
