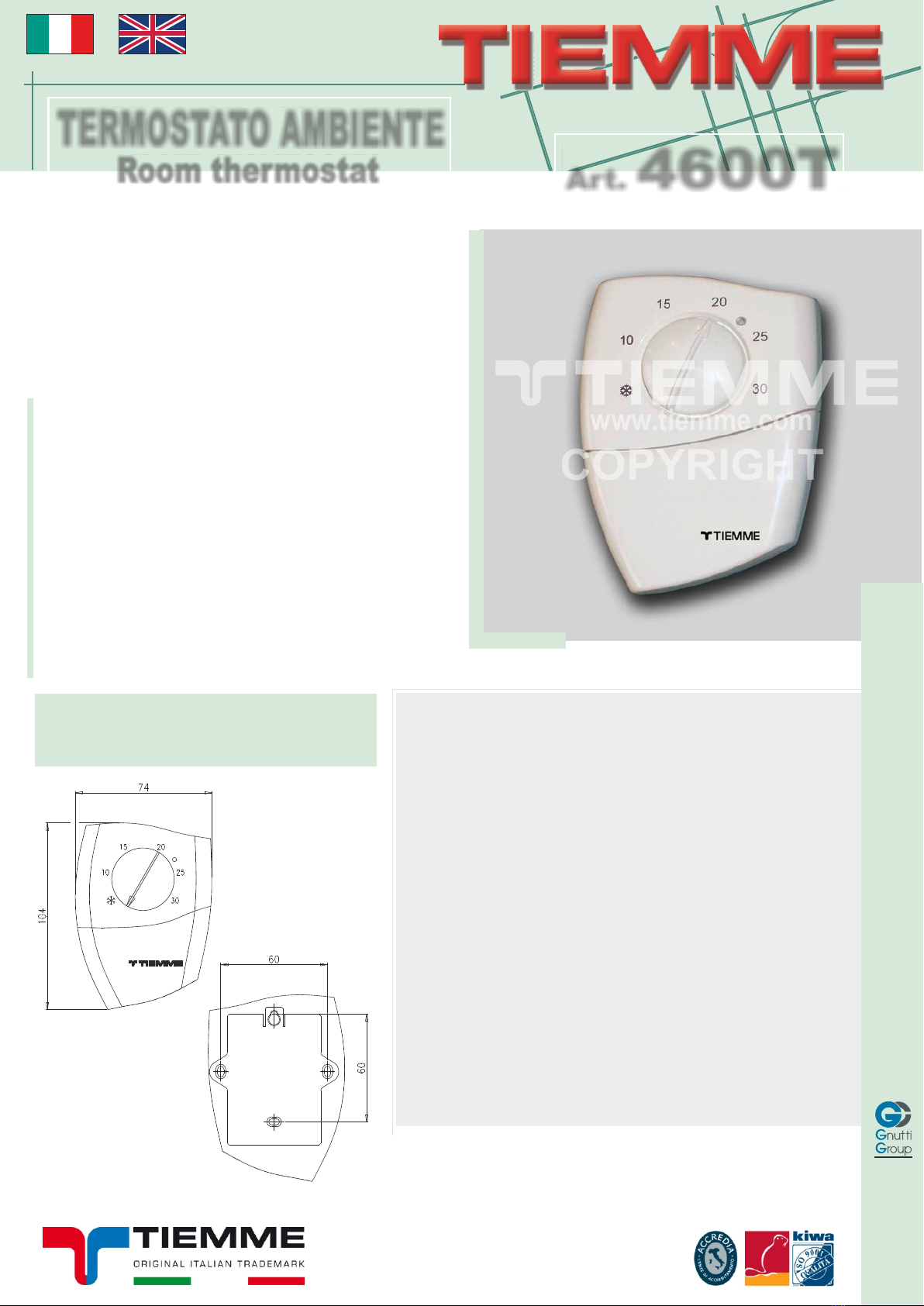

Disegno e dimensioni
Drawing and dimensions
Termostati ambiente elettronici con
trasmissione via radio.
Disponibili per sistema a 24Vac o 230Vac.
Electronic room thermostats with radio
trasmission.
Available for 24Vac or 230Vac systems.
I termostati ambiente elettronici Tiemme vengono utilizzati negli
impianti di riscaldamento per la regolazione della temperatura
nei singoli ambienti. La tecnologia wireless permettere di mettere
in comunicazione il termostato con l’ unità di ricezione senza la
necessità di eseguire collegamenti elettrici e di regolare quindi
l’ apertura o la chiusura degli elementi termostatici sui collettori
di distribuzione e l’ avviamento o spegnimento della pompa di
circolazione.
The Tiemme electronic room thermostats are used on the
heating systems for the temperature regulation in any single
room. The wireless tecnology allows to make in communication
the thermostat with the receiver and then regulate the opening
or closing of the thermostat element on distribuzion manifolds
and to switch on or swith off the circulation pump.
Caratteristiche Tecniche
Technical Features
Involucro
Housing
Alimentazione
Power supply
Consumo energetico
Current consumption
Ritardo trasmissione
Order change trasmission delay
Classe di sicurezza
Safety class
Temperatura di esercizio
Operating temperature
Temperatura di stoccaggio
Storage temperature
Impiego vietato nel caso di danneggiamenti
Do not use in case of demages
ABS RAL9016 (bianco)
ABS RAL9016 (white)
2 batterie alcaline 1,5V LR03
2 alkaline batteries 1,5V LR03
8µA stand-by - 15µA in esercizio
8µA stand-by - 15µA emission
fino a 1mn
up to 1mn
Classe III secondo EN60730
Class III according EN60730
0°C/60°C, 80% umidità
0°C/60°C, 80% humidity
-25°C/60°C
TERMOSTATO AMBIENTE
Art. 4600T
Room thermostat
www.tiemme.comwww.tiemme.com
COPYRIGHTCOPYRIGHT
TIEMME Raccorderie S.p.A.
Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy
Tel +39 030 2142211 R.A. - Fax +39 030 2142206
[email protected] - www.tiemme.com
TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso.
TIEMME Raccorderie S.p.A.reserves the right to modify contents inany time without prior advise.
È vietata qualsiasi forma di riproduzione, se non autorizzata.
Is forbidden any reproduction unless under TIEMME autorization
2 / 2
Per meglio rispondere alla sua funzione di regolazione della temperatura ambiente, il termostato deve essere installato a
circa 1,5m dal pavimento, su un muro interno, evitando l’ esposizione diretta della luce solare e dalle possibili fonti di calore
come televisore, lampade, radiatori, correnti d’ aria, …
Per il fissaggio del termostato alla parete è necessario rimuovere la manopola ed il coperchio porta pile, svitare le due viti e
separare il corpo del termostato dalla base. Fissare quindi la base utilizzando le 2 viti con tassello in dotazione e quindi
fissare il corpo, riavvitare le due viti e riposizionare il coperchio porta pile e la manopola.
In order to have the best performance of the thermostat it must be placed at 1,5m far from the floor, on inside wall, avoiding
to place it to direct sunlight exposure or near to heat source like televison, lamps, radiators, air stream, ...
To fix the thermostat to the wall it is necessary to remove the handle and the battery cover, remove the two screws and
separate the thermostat body from the base. Fix the base to the wall using the two screws anchor supplied with the
thermostat.
Installazione
Installation
La procedura seguente permette di associare al termostato ambiente un canale del ricevitore :
1) premere sul ricevitore il pulsante “memo”, il led rosso del canale “1” inizierà a lampeggiare segnalando lo stato di attesa
del segnale di codifica dal termostato. Per scegliere il canale è sufficiente premere brevemente il pulsante “memo”
passando quindi al canale successivo ;
2) effettuata la scelta del canale da programmare premere il pulsante di invio codifica, posto sotto alla manopola del
termostato. L’ indicatore luminoso rosso relativo al canale del ricevitore in programmazione lampeggerà brevemente
indicando l’ invio della codifica. Attendere quindi un minuto per l’ inizializzazione del sistema ;
3) il led rosso relativo al canale del ricevitore in programmazione smetterà di lampeggiare confermando l’ avvenuta
programmazione ;
4) testare quindi il sistema mettendo il termostato prima al minimo e poi al massimo verificando l’ accensione e lo
spegnimento dell’ indicatore luminoso rosso relativo al canale programmato.
Per qualsiasi ulteriore informazioni fare riferimento al foglio istruzioni in dotazione con il termostato oppure rivolgersi ai
rivenditori autorizzati o direttamente a TIEMME SpA.
The following procedure allow to make in contact the thermostat and the receiver :
1) press the “memo” button on the receiver, the red led of chanel “1” will start flash waiting the coding signal from the
thermostat. To select another chanel press the “memo” button to switch to the following one ;
2) once selected the chanel, press the coding button placed on the thermostat under the temperature setting handle. The
red led on the receiver relevant to the select chanel will start flashing to indicate the coding process have been started. Wait
for a minute for the system set-up.
3) the red led will stop flashing to indicate the coding have been completed ;
4) test the system by setting the thermostat to the minimun temperature and then at the maximum temperature checking
that the red led relevant to the selected chanel turn on and turn off .
For any further information please refer to instruction sheet supplied with the thermostat or refer to your local dealer or
directly to TIEMME S.p.A.
Programmazione e codifica di trasmissione termostato-ricevitore
Thermostat-receiver trasmission code programming
1
2
TERMOSTATO AMBIENTE
Art. 4600T
Room thermostat
©TIEMME Raccorderie S.p.A. 4600T Rev. B 10-11
TIEMME Raccorderie S.p.A.
Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy
Tel +39 030 2142211 R.A. - Fax +39 030 2142206
[email protected] - www.tiemme.com
