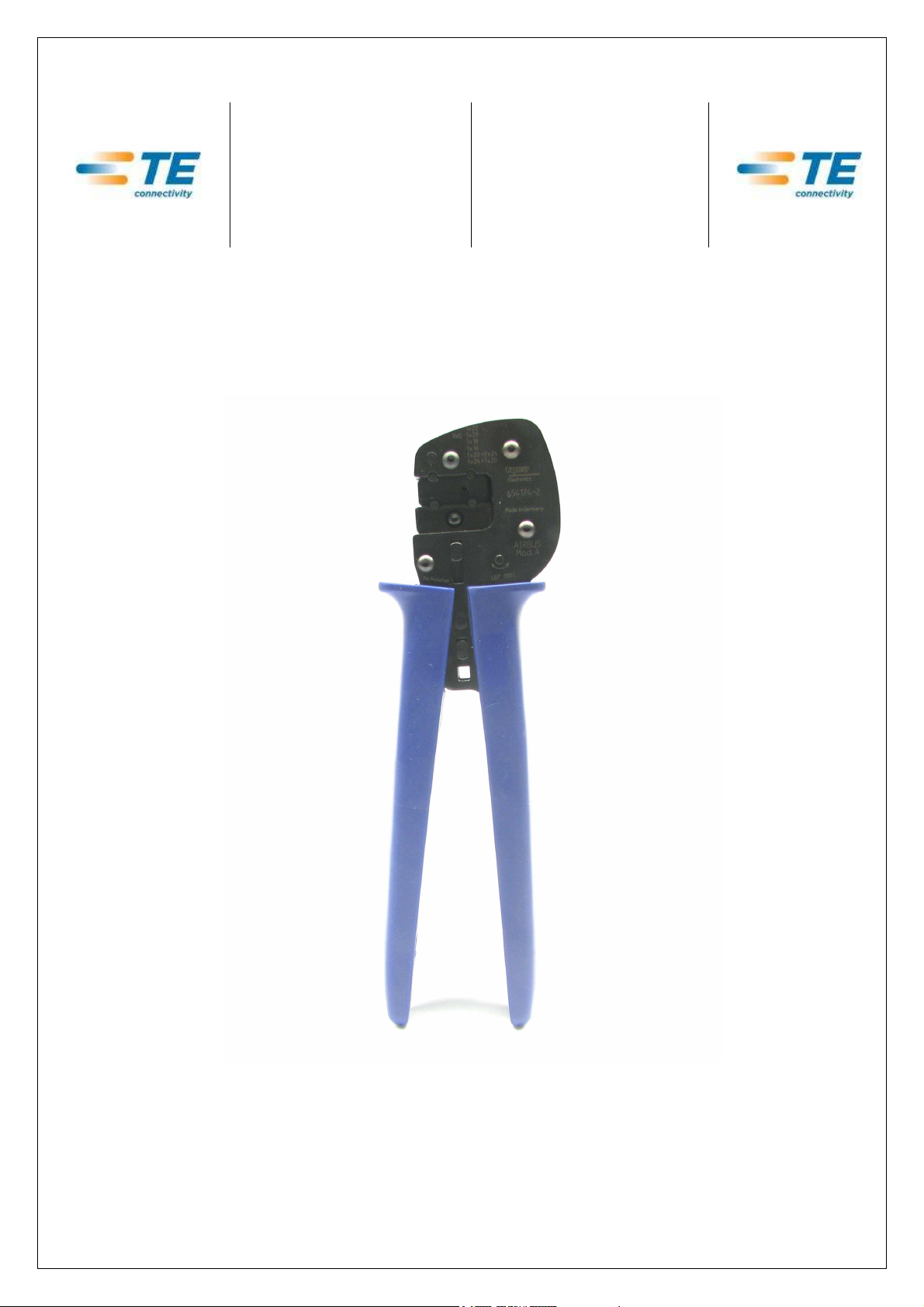

TE Connectivity Positive Lock A User manual

Page 1 / 18 ECOC: EGC0 ; LOC: AI

Bedienungsanleitung

Handzange

Positive Lock

Model A

TE PN 654174-2

411-18341 / 2-744014-3

31.07.2015, LS, Rev.C1

ECR-15-011428

Operating instructions

Hand Tool

Positive Lock

Model A

TE PN 654174-2

Page 2 / 18

TE PN 2-744014-3 411-18341 Rev.C1

1 Deutsch.............................................................................................................................3

2 English ............................................................................................................................11

Page 3 / 18

TE PN 2-744014-3 411-18341 Rev.C1

Inhaltsverzeichnis

1 Umgang mit der Betriebsanleitung..................................................................................4

2 Grundlegende Sicherheitshinweise ................................................................................4

2.1 Zuständigkeit....................................................................................................................4

2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs..............................................4

2.3 Hinweise zum Warten und Instandhalten des Werkzeugs.............................................5

3 Verwendungszweck..........................................................................................................5

4 Technische Daten.............................................................................................................6

5 Beschreibung....................................................................................................................6

6 Einrichten (beinhaltet Rüsten).........................................................................................7

7 Bedienen...........................................................................................................................8

8 Wechseln der Verschleißteile ..........................................................................................9

9 Ersatz- und Verschleißteile............................................................................................10

10 Wartung und Instandhaltung.........................................................................................10

Page 4 / 18

TE PN 2-744014-3 411-18341 Rev.C1

1 Umgang mit der Betriebsanleitung

Die Betriebsanleitung muss ständig an dem Werkzeug verfügbar sein.

Jeder, der mit Arbeiten an dem Werkzeug beauftragt ist, muss die Betriebsanleitung kennen und

beachten.

Die Firma Tyco Electronics lehnt jede Haftung für Schaden ab, der durch Nichtbeachten von Hinweisen

an dem Werkzeug oder in der Betriebsanleitung entsteht.

Die Betriebsanleitung ist vom Benutzer des Werkzeugs um Anweisungen aufgrund bestehender

nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.

2 Grundlegende Sicherheitshinweise

Das Werkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln

gebaut.

Beim Ausführen von Arbeiten, wie Aufstellen, in Betrieb nehmen, Einrichten, Betreiben, Ändern der

Einsatzbedingungen und Betriebsweisen, Warten und Instandhalten des Werkzeugs, sind die in der

Betriebsanleitung vorgeschriebenen Ausschaltprozeduren zu beachten.

RoHS Information

Informationen über das Vorkommen und Standort jeglicher Substanzen die den RoHS-Richtlinien

(Restriction on Hazardous Substances) unterliegen sind auf der folgenden Website zu finden:

http://www.tycoelectronics.com/customersupport/rohssupportcenter/

Dort „Find Compliance Status…“ anwählen und die entsprechenden Teile-Nummern eingegeben.

2.1 Zuständigkeit

Das Werkzeug darf nur von ausgebildetem und autorisiertem Personal betrieben werden. Die

Zuständigkeit des Personals für Bedienen, Rüsten, Warten und Instandhalten ist vom Benutzer des

Werkzeugs klar festzulegen und einzuhalten. Insbesondere ist die Zuständigkeit für Arbeiten an der

elektrischen und pneumatischen Ausrüstung festzulegen. Solche Arbeiten bleiben nur ausgebildeten

Fachleuten vorbehalten.

Eigenmächtige Veränderungen an dem Werkzeug schließen eine Haftung des Herstellers bzw. Lieferers

für daraus resultierende Schäden aus.

2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs

Das Werkzeug darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst

eingerichtet und betrieben werden.

Vor jeder Inbetriebnahme ist zu prüfen, ob alle Sicherheitsvorrichtungen, insbesondere Schutz-

abdeckungen, angebracht sind und einwandfrei funktionieren.

Schutzabdeckungen dürfen nur bei Stillstand und elektrisch ausgeschaltetem Werkzeug entfernt werden.

Insbesondere Gehäuse und Abdeckungen dürfen nur von fachkundigem Personal entfernt werden.

Page 5 / 18

TE PN 2-744014-3 411-18341 Rev.C1

Achtung:

Beim Berühren von Stromführenden Teilen besteht Lebensgefahr!

Wenn anzunehmen ist, dass sich das Werkzeug nicht mehr gefahrlos betreiben lässt, ist es außer Betrieb

zu setzen und gegen unbeabsichtigtes Einschalten zu sichern.

Das Werkzeug ist ausschließlich für den in der Betriebsanleitung beschriebenen Zweck zu verwenden.

Für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet der Hersteller bzw.

Lieferer nicht: das Risiko hierfür trägt allein der Benutzer.

2.3 Hinweise zum Warten und Instandhalten des Werkzeugs

Werkzeug- und Anlagenteile, an denen Wartungs- und Instandsetzungsarbeiten durchgeführt werden,

müssen, falls in der Betriebsanleitung nichts Gegenteiliges erwähnt ist, unbedingt von der Spannungs-

zufuhr getrennt werden.

Die frei geschalteten Teile müssen zuerst auf Spannungsfreiheit geprüft, dann geerdet und kurz-

geschlossen, sowie benachbarte, unter Spannung stehende Teile isoliert werden.

Die elektrische Ausrüstung des Werkzeugs ist regelmäßig zu prüfen. Mängel, wie z.B. lose Verbindungen

oder angeschmorte Kabel, sind unverzüglich zu beseitigen.

Sind Arbeiten an Spannungsführenden Teilen notwendig, ist eine zweite Person hinzuzuziehen, die im

Notfall je nach Notwendigkeit den Notaus- bzw. Hauptschalter betätigt oder die Spannungszufuhr zum

Werkzeug unterbricht. Es ist ausschließlich spannungsisoliertes Werkzeug zu benutzen!

3 Verwendungszweck

Mit der Crimpzange P/N 0-0654174-2 lassen sich Crimpverbindungen zwischen Einzelcrimpkontakten

und Einzelleitungen herstellen. Abweichend von der Tyco Electronics Verarbeitungsspezifikation 114-

2153 sind die Crimpdaten der Tyco Electronics Kundenzeichnung P/N 654174-2 zu entnehmen.

Bei dieser Handzange handelt es sich um eine Sonderausführung für den Kunden AIRBUS!

Die folgenden Kontakte können verarbeitet werden:

P/N 160773 Positive Lock Flachsteckhülse

Handzange 0-0654174-2

Kontakt 160773

Größe [AWG] 22 - 16

Leitung-Ø [mm] 2,3 – 3,3

Abisolierlänge [mm] 5,4

Page 6 / 18

TE PN 2-744014-3 411-18341 Rev.C1

!!! HINWEIS !!!

Alle Abmessungen in dieser Betriebsanleitung werden in Millimeter [mm] angegeben. Die abgebildeten

Komponenten sind nicht maßstabsgetreu dargestellt.

!!! HINWEIS ZUR ANWENDUNG !!!

Kumulative traumatische Beschwerden können die Folge einer dauerhaften Anwendung von Handzangen

sein. Tyco Electronics Handzangen sind für gelegentliche Anwendungen und geringe Stückzahlen

vorgesehen. Für den gesteigerten Bedarf bzw. für die Produktion bietet Tyco Electronics eine große

Auswahl entsprechender Werkzeuge an.

!!! HINWEIS !!!

Die Werkzeuge sind ausschließlich für den hier beschriebenen Zweck zu verwenden!

4 Technische Daten

Abmessungen: 270x90x35

Gewicht: 0,75kg

Elektrische Anschlüsse: /

Pneumatische Anschlüsse: /

Schalldruckpegel: /

Transport: im Karton

5 Beschreibung

Abbildung 1

Beweglicher

Handgriff

Matritzen-

Satz

Fester

Handgriff

Ratschen-

entriegelung

Crimper

Amboss

Page 7 / 18

TE PN 2-744014-3 411-18341 Rev.C1

Abbildung 2

6 Einrichten (beinhaltet Rüsten)

Einlegen des Kontaktes

1. Vor dem Einlegen eines Kontaktes wird die Crimpzange vollständig geöffnet. Nun wird die

Verriegelung durch Drehen geöffnet, der Kontaktpositionierer nach Vorn geschwenkt und der Kontakt bis

zum Anschlag in den Positionierer geschoben. Es ist darauf zu achten, dass das U-Profil der Crimp- und

Isolationsflanken nach oben in Richtung Crimper zeigen (siehe Abbildung 3 und 4).

Abbildung 3 Abbildung 4

2. Nun wird der Kontaktpositionierer zurück geschwenkt wobei der Kontakt exakt über dem Amboss

positioniert wird. Die Verriegelung wird durch Drehen wieder geschlossen.

Einstellen der Einlegetiefe des Kontaktes

Um die Einlegetiefe des Kontaktes zu einzustellen, wurde das Aufnahmenest mit einem Gewindestift

versehen. Drehen des Gewindestiftes im Uhrzeigersinn verringert die Einlegetiefe, Drehen gegen den

Uhrzeigersinn vergrößert die Einlegetiefe (siehe Abbildung 5).

Kontakt-

positionierer

Verriegelung

Page 8 / 18

TE PN 2-744014-3 411-18341 Rev.C1

Abbildung 5

7 Bedienen

1. Der Handgriff der Crimpzange wird zuerst nur leicht geschlossen bis der eingelegte Kontakt in der

Einlaufschräge des Crimpprofils gehalten wird.

2. Jetzt wird der Leiter so weit in den Kontakt eingeschoben, dass die Isolierung zwischen

Isolationscrimphülse und der Drahtcrimphülse liegt (siehe Abbildung 6).

Abbildung 6

3. Jetzt muss das Kabel in dieser Position gehalten und gleichzeitig der Handgriff mit gleichmäßiger

Geschwindigkeit geschlossen werden. Die integrierte Ratsche verhindert ein vorzeitiges Öffnen und

garantiert, dass die Kontakte mit der richtigen Kraft angeschlagen werden. Bei einer Fehlbedienung kann

die Crimpzange durch Entriegeln der integrierten Ratsche auch vorzeitig geöffnet werden. Hierzu wird der

Handgriff leicht zusammen gedrückt und die Ratschenentriegelung mit Hilfe eines

Schlitzschraubendrehers gegen den Uhrzeigersinn gedreht.

4. Zum Schluss wird der Handgriff wieder geöffnet und das Kabel mit dem angeschlagenen Kontakt kann

entnommen werden (siehe Abbildung 7).

Abbildung 7

Page 9 / 18

TE PN 2-744014-3 411-18341 Rev.C1

8 Wechseln der Verschleißteile

!!! HINWEIS !!!

Zum Wechseln der Verschleißteile ist im Lieferumfang ein Innensechskant-Stiftschlüssel mit

Schlüsselweite 2,5 enthalten.

Kontaktpositionierer

Um den Kontaktpositionierer zu wechseln, wird mit Hilfe des Stiftschlüssels die Linsenkopfschraube

entfernt. Danach kann der Positionierer abgenommen und ersetzt werden (siehe Abbildung 8 und 9).

Abbildung 8 Abbildung 9

Crimper

Der Crimper ist ebenfalls durch eine Linsenschraube gesichert. Um ihn heraus nehmen zu können, muss

die Zange vollständig geöffnet werden. Nachdem die Schraube entfernt wurde, kann der Crimper nach

Vorn herausgezogen werden (siehe Abbildung 10 und 11).

Abbildung 10 Abbildung 11

Amboss

Auch der Amboss ist durch eine Linsenschraube gesichert, welche jedoch nur bei leicht geschlossener

Zange erreicht werden kann. Die Schraube wird entfernt und der Amboss herausgenommen (siehe

Abbildung 12 und 13).

Page 10 / 18

TE PN 2-744014-3 411-18341 Rev.C1

Abbildung 12 Abbildung 13

9 Ersatz- und Verschleißteile

Abbildung 14 Abbildung 15

1) 4-1579021-1 Matrizen-Satz (Crimper, Amboss)

2) 7-1579015-9 Kontaktpositionierer

10 Wartung und Instandhaltung

Das Werkzeug muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.

Rückstände sind zu entfernen.

Die Gelenke sind regelmäßig mit leichtem Feinmechanikeröl zu ölen und vor Verschmutzung zu

schützen.

Wird die Zange nicht mehr benötigt, ist sie trocken und sauber zu lagern.
