Takstar SC Series User manual

SC系列无线麦克风

Wireless Microphone

尊敬的用户：

感谢您选购得胜SC系列无线麦克风，为了您能够更好的了解使用本产品，建议您在使用前仔细

阅读本说明书。

SC系列无线麦克风

若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务

热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。

产品特性

• 采用UHF宽频段设计，预编程400个可选信道，可多套同时叠机使用

• 采用D-PLL射频频率锁定技术，频率精准、工作稳定可靠

• 采用二次变频接收技术，抗干扰能力强，无线距离可达50米

• 采用专业音频压缩-扩展技术，噪音小，尾音小，动态范围大

• 采用智能微电脑控制，可配置4路无线话筒同时工作

• MIC/LINE切换选择，可根据现场扩声条件，快速进行设置

• 配置4路独立卡侬音频输出，Type-C接口输出，方便设备连接

• 6.3mm级联输出/输入，可实现多台设备级联输出，灵活配置

• 监听输出，可自由调整输出音量大小，满足不同使用需求

SC-4R四通道无线接收主机

• 采用UHF宽频段设计，预编程400个可选信道，可多套同时叠机使用

• 采用D-PLL射频频率锁定技术，频率精准、工作稳定可靠

• 采用二次变频接收技术，抗干扰能力强，无线距离可达50米

• 采用专业音频压缩-扩展技术，噪音小，尾音小，动态范围大

• 采用智能微电脑控制，可配置2路无线话筒同时工作

• MIC/LINE切换选择，可根据现场扩声条件，快速进行设置

• 配置2路独立卡侬音频输出，Type-C接口输出，方便设备连接

• 6.3mm级联输出/输入，可实现多台设备级联输出，灵活配置

• 监听输出，可自由调整输出音量大小，满足不同使用需求

SC-2R双通道无线接收主机

• 采用UHF频段设计，避开工业频率干扰

• 400个频道选择，无线距离可达50米

• 采用D-PLL射频频率锁定技术，频率精准、工作稳定可靠

• 专业音频压缩-扩展技术，噪音小、尾音小、动态范围大

• LCD显示屏设计，可显示电池、频道等信息，使用户实时掌握机子状态

• 采用1.5V（AA）电池供电，电池使用时间长，维护、更换方便

宽频率设计，提供

SC系列无线麦克风

SC-TD无线手持麦克风

• 采用UHF频段设计，避开工业频率干扰

• 宽频率设计，提供400个频道选择，无线距离可达50米

• 采用高性能拾音器，拾音距离远，说话轻松、清晰自然

• 设有低切功能，有效减少环境噪音或舞台震动带来的影响

• 低电提醒设计，在低电时，提醒用户更换电池，杜绝使用中途断电

• LCD显示屏设计，可显示电池、频道等信息，使用户实时掌握机子状态

• 采用1.5V（AA）电池供电，电池使用时间长，维护、更换方便

SC-TL无线腰挂发射器

• 采用UHF频段设计，避开工业频率干扰

• 宽频率设计，提供400个频道选择，无线距离可达50米

• 高性能拾音器，拾音距离远，说话轻松、清晰自然

• 低切功能设计，有效减少环境噪音或桌面震动带来的影响

• 具有增益功能调节，可根据现场环境灵活设置

• 支持无线充电/Type-C有线充电两种形式，可边充边用

• 触摸式发言开关，消除传统开关带来的机械噪声

SC-TW无线会议麦克风

• 具有无线充电功能，提供安全、高效的无线充电

• 充电器具有两个充电区域，可同时充电使用

• Type-C充电接口，支持市面主流供电电压供电输入（5V/2A，5V/3A，9V/2A）及以上适配器

• 支持为SC-TW以及兼容无线充电功能的手机和移动设备充电

TW-C无线充电器

产品配置

SC系列无线麦克风

• SC-4R接收机………………………1台

• 音频传输线…………………………1条

• 电源适配器…………………………1个

• 天线…………………………………4支

• 角码…………………………………1套

• 说明书………………………………1份

SC-4R

• SC-2R接收机 1台

• 音频传输线…………………………1条

• 电源适配器…………………………1个

• 天线…………………………………2支

• 角码…………………………………1套

• 说明书………………………………1份

………………………

SC-2R

•

• 碱性电池……………………………2节（AA）

手持麦克风…………………………1支

SC-TD（选配）

•

• 头戴麦克风………………………1个

• 领夹麦克风………………………1个

• 碱性电池…………………………2节（AA）

腰挂发射器………………………1个

SC-TL（选配）

SC-TW（选配）

•

• Type-C电源线…………… …1条（1.5m）

无线会议麦克风…………………1个

……

• …

• Type-C电源线…………………1条（1.5m）

TW-C 充电器………… ………1个

TW-C（选配）

技术参数

SC系列无线麦克风

• 综合信噪比：≥100dB A+

• 综合失真：≤0.5% （at 1KHz）

• 音频输出方式：独立平衡和混合

6.3mm及3.5mm耳机插座

• 音频最大输出电平：1.4V/RMS

(at 1KHz THD=1%)

• 使用距离：50米（空旷地带）

• 天线接口：TNC（50欧阻抗）

• 灵敏度：-103±3dBm

• 工作温度：-20℃～+50℃

频率范围：640~690 Mhz（分段设计）

• 调制方式：宽带FM

• 可调范围：50MHz

• 信道数: 400

• 信道间隔：250KHz

• 静音控制：导频ID码

• 频率稳定度：±0.015%

• 动态范围：≥100dB A+

• 调制频偏：±48KHz

• 音频响应：60Hz~18KHz

•

• 640~690

• 发射功率：≤10mW

• 2次谐波：≥-40dBc

• 频率稳定度：±0.015%

• 杂散抑制：≥50dB

• 供电方式：2节AA电池

• 接口方式：3.5mm插座自锁

• 使用时间：约8小时（视电池容量大小而有所差异）

• 腰挂发射机尺寸 (L*W*H)：79*32*15.5mm

• 腰挂发射机重量：约100g

频率范围： MHz（分段设计） • 640~690

• 发射功率：≤10mW

• 杂散抑制：≥50dB

• 2次谐波：≥-40dBc

• 频率稳定度：±0.015%

• 电池容量：1000mAh 3.7Wh

• 拾音距离：≤50cm

• 使用时间：约8小时

• 麦克风尺寸 (L*W*H)：129*101*325mm

• 麦克风重量：约625g

• 充电时间：约3小时

• 充电模式：5V-12V有线充，10W无线充

频率范围： MHz（分段设计）

SC-4R四通道无线接收主机/SC-2R 双通道无线接收主机

SC-TL 无线腰挂发射器 SC-TW 无线会议麦克风

技术参数

SC系列无线麦克风

•

9V/2A等以上功率主流适配器，

单充支持至少5V/1A

• 输出功率： 5W以上

• 感应距离：5mm以内

供电输入：双充支持 5V/2A ，5V/3A，

注：以上数据由得胜实验室测试得到。

• 640~690

• 发射机供电：2节AA电池

• 发射机功率：≤10mW

• 2次谐波：≥-40dBc

• 频率稳定度：±0.015%

• 使用时间 : 约8小时（视电池容量大小而有所差异）

• 手持麦克风尺寸（D*H）：53mm*270 mm

• 手持麦克风重量：约350g

频率范围： Mhz（分段设计）

SC-TD 无线手持麦克风 TW-C 无线充电器

功能示意

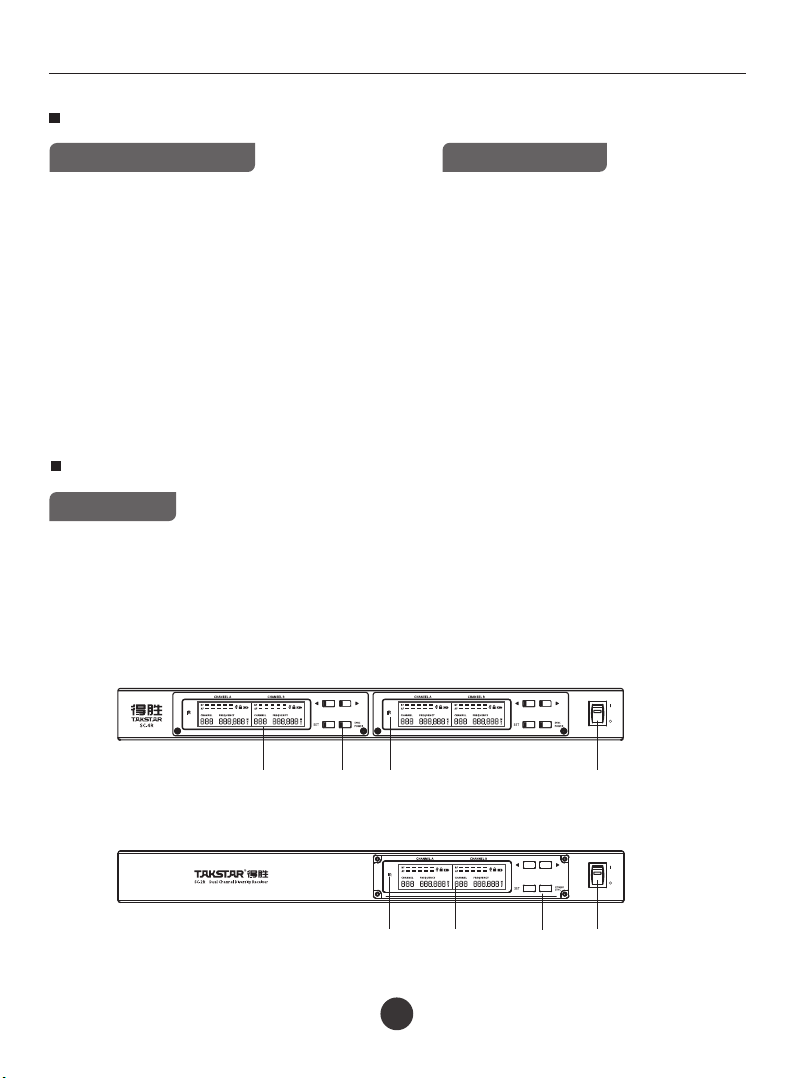

① 功能按键：用于通道选择、频率调整、对频、扫频等工作

② 液晶显示：显示对频工作状态、频率、接收信号电平等信息

③ IR红外对频窗口：配合“SYNC”键，将频率参数传至发射机

④ 电源开关：控制机内电源供应

② ① ④ ③

接收机正面板

③ ① ④

②

SC系列无线麦克风

接收机背面板

③② ④ ⑧

⑦

⑤ ⑥ ⑥①

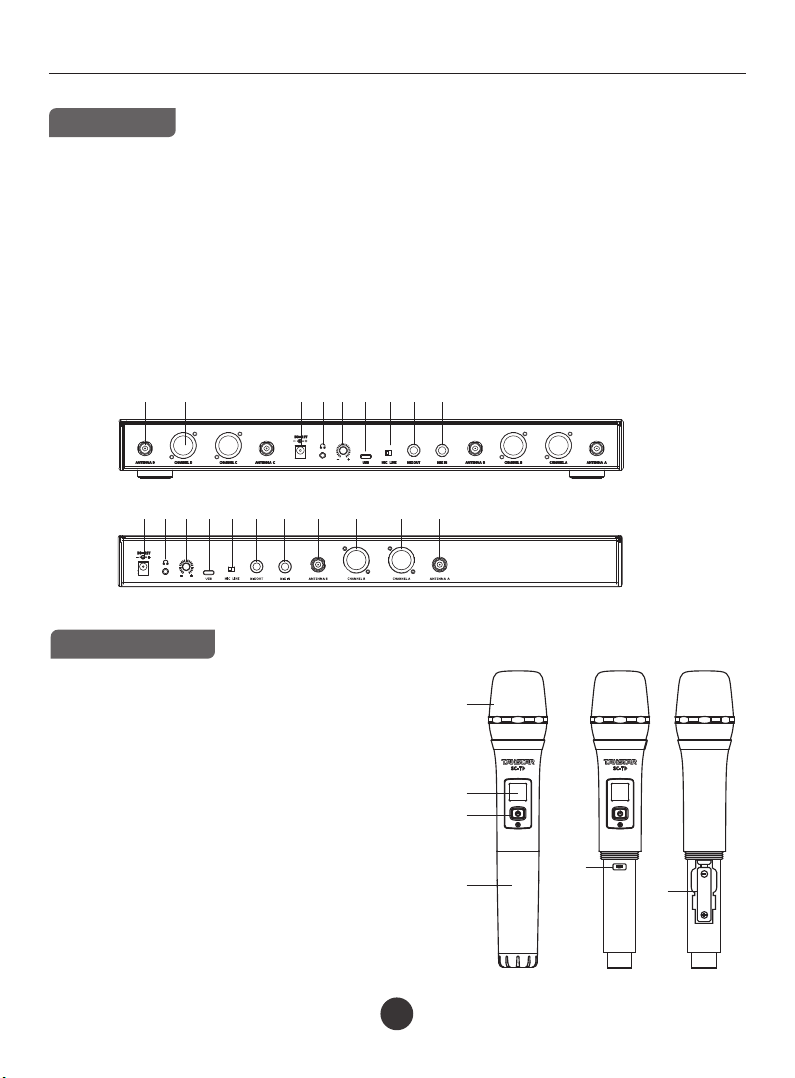

① 电源插座：连接DC 12V电源至输入插座；插座的中心电极连接正电压

② 天线连接座：连接外置天线，增加使用距离

③ 音频平衡输出：采用“XLR”型插座，提供各通道独立信号输出

④ 耳机接口：用于连接耳机设备进行监听

⑤ 音量调节：调整输出音量大小，顺时针旋转为增大音量，逆时针旋转为减小音量

⑥ 混合输入/输出：用于级联多台设备

⑦ USB接口：可通过Type-C数据线提供声卡输出等

⑧ 增益选择开关：用于调节“MIC”与“LINE”输出

① 网头及音头模组：网头用以保护将声音转换成

电信号的音头模组，并能防止麦克风放置在台

面时滚动

② 液晶显示器：显示工作频率、电池电量等信息

③ 电源开关：用于开启/关闭发射机电源

④ 麦克风管体：管端装配网头、音头模组、管体内装

电池、发射电路板、尾部内置发射天线

⑤ IR对频窗口：配合接收机 “SET”键，将频率参数传

至发射器；(红外窗口在尾管内部)

⑥ 电池仓：用于装入AA电池2节；（注意电池放置的极性）

①

②

③

④ ⑥

⑤

SC TD手持麦克风-

② ③ ②①④ ⑤

⑦

⑧ ⑥ ⑥ ③

SC系列无线麦克风

① 显示屏：显示工作频率、电池电量等信息

②“SET”键：长按SET键开启增益调节模式，停止操作2秒后，自动关闭调节模式；建议头戴

麦克风增益档位为4，领夹麦克风增益档位为8

③“+”增加键：在增益调节模式下，短按对应增加MIC增益

④“-”减小键：在增益调节模式下，短按对应减小MIC增益

⑤ 电源开关键：长按两秒开关机，循环点按开启或关闭静音功能

⑥ 电池仓：用于安装5号电池

⑦ 低切开关：拨到“ON”位置，可衰减150Hz以下的低频环境噪声（如交通声、空调声、

震动声等），拨到“OFF”恢复正常拾音

⑧ 静音指示灯：关闭静音时，常亮绿灯，开启静音时，常亮红灯

⑨ 背扣：用于将发射器扣于腰带或裤腰上使用

⑩ 麦克风插座：用于连接3.5mm接口的麦克风

⑪ 外置天线：1/4波长天线，增强信号发射距离

⑫ IR对频窗口：对频时发射红外对频信号

①

②

③ ④

⑤

⑥

⑦

⑧

⑨

⑩⑪

SC-TL腰挂发射器

⑫

SC系列无线麦克风

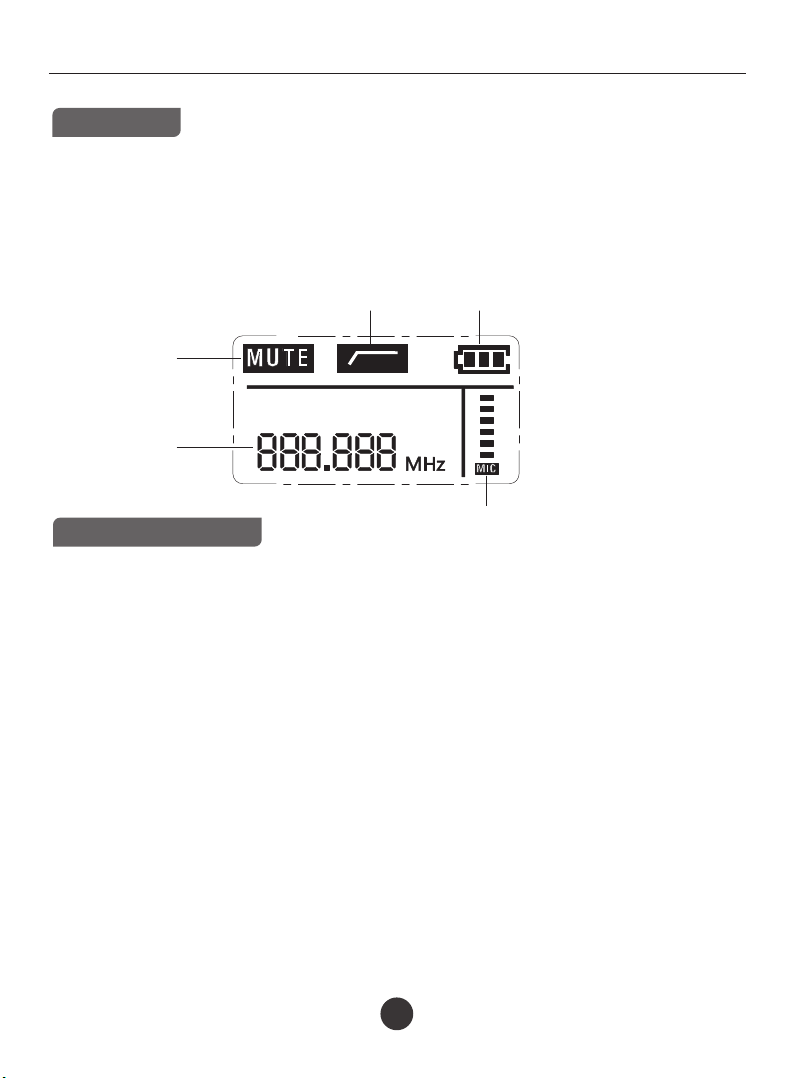

①低切功能：开启低切时显示，关闭低切时消失

② 工作频率：显示当前发射器工作频率

③ 电池电量：以电量格数多少来表示当前发射器电池电量，电量严重不足时，电池符号闪烁

④ 静音显示：开启静音时显示，关闭静音时消失

⑤ 麦克风声音动态：跟随麦克风声音信号大小动态变化

LOW CUT

① ③

④

②

① 电源开关：长按2秒开启/关闭麦克风

② 静音指示灯：指示灯长亮蓝灯为拾音状态，指示灯熄灭为静音状态

③ 静音开关：通过触摸开关实现拾音及静音状态之间循环切换。触摸静音开关，指示灯长亮蓝灯，

为拾音状态；再次触摸静音开关，指示灯熄灭，为静音状态

④ 充电接口：通过Type-C充电线为麦克风供电

⑤ IR对频窗口：在需要对频操作时，将此窗口对准接收机的IR位置进行

⑥ 低切开关：当开关拨至“0”位置时，为正常拾音状态；当开关拨至“80”位置时，可滤除

80HZ以下的低频环境噪音（如呼吸声及喷麦声等）；当开关拨至“150”位置时，可滤除

150Hz以下的低频环境噪声（如交通声、空调系统、震动声等）

⑦ 高低功率切换键：用于切换高低发射功率

⑧ 增益开关：手动增益调节，可根据现场灵活配置：当拾取的音源信号太强时，可以拨到

“-10dB”位置，能够衰减信号，避免输出信号失真；在大部分的拾音应用场景，推荐拨到

“0”位置；当拾取音源距离较远或音源信号较弱时，拨到“+10dB”位置，可以增强信号，

拾音更清晰。

发射器显示屏

SC-TW无线会议麦克风

⑤

SC系列无线麦克风

TW-C 无线充电器

② ②

①

③ ③

SC- TW

①

② ③

④

⑤

⑥ ⑧

HIGH LOW

⑦

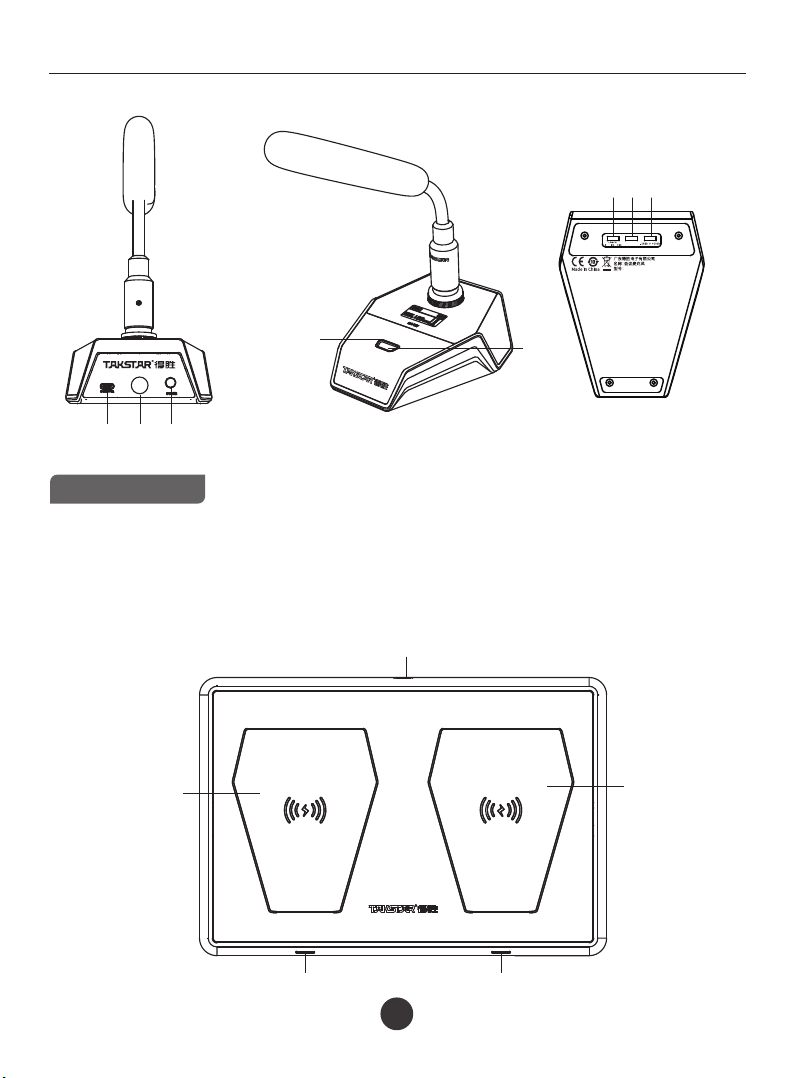

① 充电接口：通过Type-C充电线为无线充电器供电

② 可充电区域：将无线麦克风底座放置该区域即可进行充电

③ 指示灯：无线充电器通电状态下，指示灯显示白灯；放置麦克风进行充电状态下，指示灯

蓝灯呼吸。
