Essvent Drift- och skötselinstruktion

200513 Systemair AB

Utförande

Essvent har en underhållsfri ytterrotormotor med

inbyggd termokontakt som återställs genom att

bryta strömmen (SP1). Fläkten är steglöst

varvtalsreglerbar och fläkthjulet är försett med

framåtböjda skovlar.

Fläktlocket lossas enkelt utan verktyg och i

locket finns all elektrisk utrustning inkl. motor

och fläkthjul.

VARNING!

Fläkten kan orsaka baksug i övriga rum om inte

åtgärder vidtas, t.ex. i vardagsrum med braskamin

eller öppen spis, om inte åtgärder vidtas.

Elektrisk anslutning

Kryddhyllefläkten har en jordad kabel (ca 1m)

med

stickkontakt för el-anslutning.

På fläktlockets undersida sitter en snabbkoppling

för anslutning till spiskåpa alt. till lös femstegs-

transformator.

Kopplingen fungerar också som låsning av

fläktlocket.

I fall nätsladden skadas ska den, för att undvika

fara, bytas av tillverkaren, dess

serviceorganisation eller av likvärdig kvalificerad

person som kan vara behörig installatör.

Installation

Utblåsningsluften (avluften) får ej ledas in i

rökkanalen.

Montering av kanaler för avluften skall

utföras i enlighet med föreskrifter utfärdade

av berörd myndighet.

Minimiavstånd mellan kryddhyllefläkt och

spiskåpa för placering av elkontakt är 120

mm.

Fläkten monteras så att snabbkopplingen

är nedåt och lättåtkomlig.

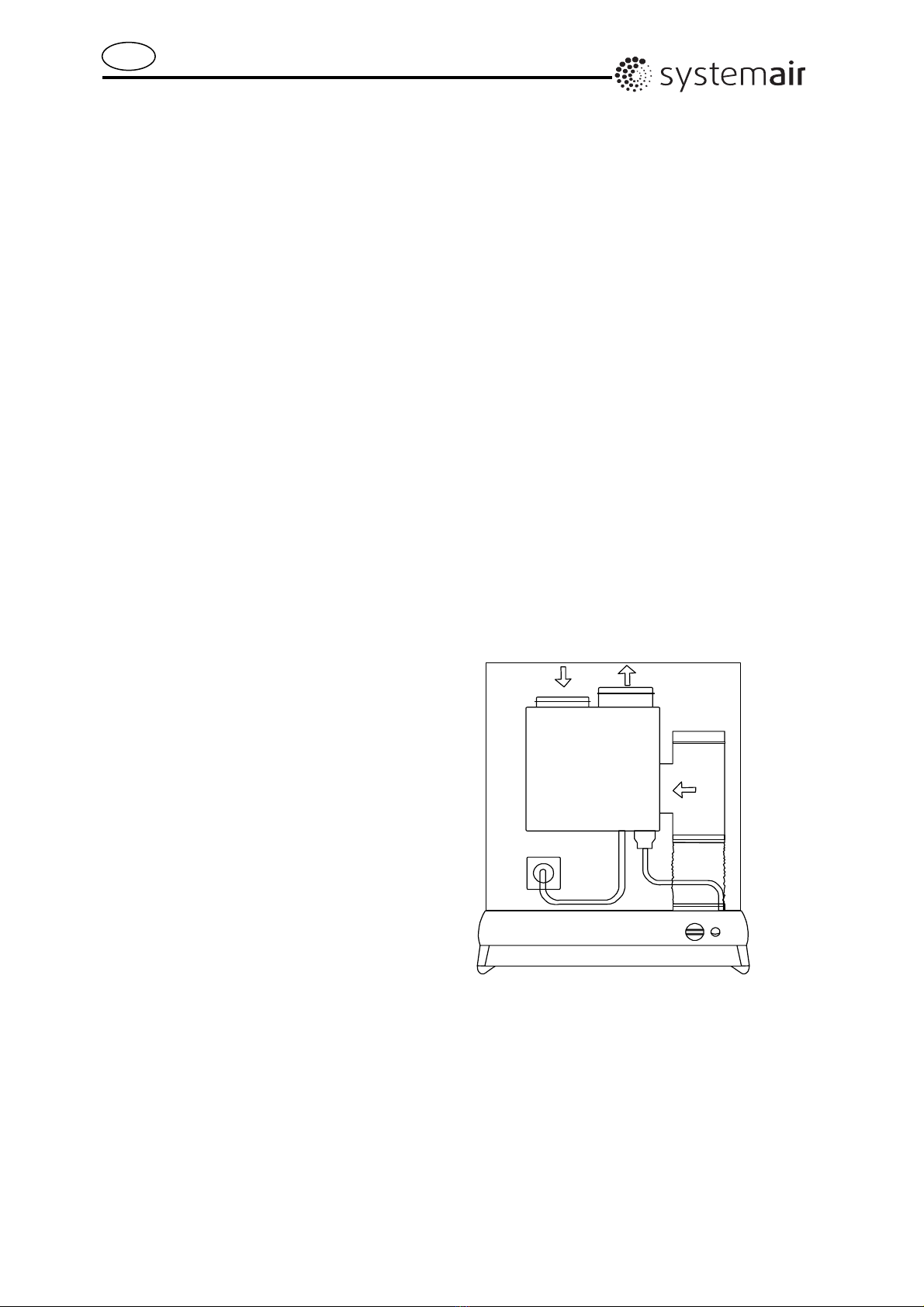

Anslutning till kanal

Frånluft, ø125 (2st)

Avluft, ø125 (1st)

Tillse att oanvänd anslutning är lockad om

den ej används.

Se separat instruktion för spiskåpan!

______________________________________________________________________________________________________

Essvent Drift- och skötselinstruktion

200513 Systemair AB

Rengöring av fläkthjul

Fläkthjulet rengörs minst en gång per år.

Inga verktyg krävs för montering eller

demontering av fläkthjulet. Var försiktig så att det

inte kommer till skada.

Bryt strömmen, dvs dra ur stickkontakten

och snabbkopplingen till spiskåpan!

Lyft av fläktlocket, se figur

Öppna det snäckformade locket

Lossa fläkthjulet: håll fast motorns rotor och

vrid fläkthjulet medurs ur sin

bajonettfattning

Fläkthjulet kan diskas i maskin eller för

hand

Sätt på fläkthjulet: håll fast rotorn och vrid

fläkthjulet i sin bajonettfattning moturs till sitt

ändläge

Stäng locket och lyft tillbaka fläktlocket

Anslut snabbkopplingen och stickkontakten

Om fläkten inte fungerar

Bryt strömmen!

Kontrollera om termokontakten löst ut

genom att bryta strömmen(dra ur

stickkontakten) under ca 10 - 60 min

Om fläkten inte startar efter

återställning av termokontakten,

kontakta service

FLÄKTEN FÅR EJ STÄNGAS AV annat än vid rengöring och service!

Bryt alltid strömmen innan rengöring och service!

Risken för brand, onormalt slitage och ljud ökar om fläkten inte sköts enligt anvisningen.

Personer med nedsatt psykisk förmåga (även barn) skall inte använda fläkten .

Barn skall instrueras att inte leka med fläkten

_____________________________________________________________________________________________________

Essvent Drift- och skötselinstruktion

200513 Systemair AB

Tillverkare

Våra produkter är tillverkade i enlighet med gällande

EU-direktiv.

Systemair AB

Industrivägen 3

739 30 Skinnskatteberg

Tel: 0222-440 00

Fax: 0222-440 99

Tillverkaren försäkrar härmed att följande produkter:

Kryddhyllefläktarna

Essvent S och Essvent L

överensstämmer med kraven i nedanstående EU-

direktiv.

EU-försäkran om överensstämmelse

enligt EUs maskindirektiv 98/37/EG, bilaga IIA,

gäller endast tillsammans med tillhörande

snabbkoppling och Systemair spiskåpa.

Fläktar för ventilation i luftbehandlingssystem med

luft från icke explosionsfarligt utrymme.

Fläktar får ej tas i bruk innan installationsanvisning

och säkerhetsanvisning har beaktats.

Harmoniserade standarder:

EN 60 034-1

Roterande elektriska maskiner; märkdata och

driftsegenskaper

EN 60 204-1

Maskinsäkerhet; elutrustning för maskiner: allmänna

fordringar.

EN ISO 12100-1

Maskinsäkerhet - Grundläggande begrepp,

allmänna konstruktionsprinciper -

Del 1: Grundläggande terminologi, metodik

EN 294

Maskinsäkerhet; skyddsavstånd för att hindra att

man når riskområden med händer och armar.

Anmärkning: Överensstämmelsen med EN 294

avser endast monterade skyddsutrustningar

EU-försäkran om överensstämmelse

enligt EU:s lågspänningsdirektiv 73/23/EG och

93/68/EG

Harmoniserade standarder:

EN 60 204-1

Maskinsäkerhet; el-utrustning för maskiner:

allmänna fordringar.

EN 60 034-5

Elmaskiner; del 5: Kapslingsklasser för elektriska

maskiner.

EN 60 335-1

Elektriska hushållsapparater och liknande

bruksföremål – Säkerhet-Allmänna fordringar.

EN 60 335-2-80

Elektriska hushållsapparater och liknande

bruksföremål – Säkerhet-Del 2: Särskilda fordringar

på fläktar

Internationella standarder

EN 50 106

Elektriska hushållsapparater och liknande

bruksföremål – Säkerhet-Anvisningar för

tillverkningskontroll.

Anmärkning: Överensstämmelse med EN 50 106

gäller kopplade produkter.

EU-försäkran om överensstämmelse

enligt EU:s EMC-direktiv 89/336/EG, 92/31/EG

och 93/68/EG

Harmoniserade standarder:

EN 61000-6-3 Elektromagnetisk kompabilitet-

emission - Del 1: Generella fordringar på utrustning i

bostäder, kontor, butiker och liknande miljöer.

EN 61000-6-2 Elektromagnetisk kompatibilitet

(EMC)- Del 6-2: Generella fordringar - Immunitet

hos utrustning i industrimiljö.

Komplett teknisk dokumentation finns tillgänglig.

Skinnskatteberg, 26 juni 2002

Mats Sándor Teknisk chef
