Stahl 8562/5 User manual
Betriebsanleitung/Operating Instructions
Fehlerstromschutz-
schalter
Residual current
circuit-breaker
> 8562/5
Betriebsanleitung
Fehlerstromschutz-
schalter
> 8562/5
Inhaltsverzeichnis
2149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Sicherheitshinweise ...............................................................................................3
4 Normenkonformität ................................................................................................3
5 Funktion des Fehlerstromschutzschalters Typ 8562/5 ..........................................3
6 Technische Daten .................................................................................................4
7 Anordnung und Montage .......................................................................................6
8 Installation .............................................................................................................7
9 Inbetriebnahme .....................................................................................................9
10 Instandhaltung .......................................................................................................9
11 Transport und Lagerung ......................................................................................10
12 Entsorgung ..........................................................................................................10
13 EG-Baumusterprüfbescheinigung (1. Seite) ........................................................11
14 EG-Konformitätserklärung ...................................................................................12
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: +49 7942 943-0
Telefax: +49 7942 943-4333
Internet: www.stahl.de
2.2 Angaben zur Betriebsanleitung
ID-NR.: 149912 / 8562605300
Publikationsnummer: S-BA-8562-03-de-20/11/2008
Technische Änderungen vorbehalten.
2.3 Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit oder
die Funktionsfähigkeit des Gerätes bzw. der Komponente gefährdet ist.
)Hinweis
Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen.
149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Sicherheitshinweise
3
Fehlerstromschutzschalter
8562/5
3 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es er-
gänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche Personal
verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage-
und Wartungspersonal trägt deshalb eine besondere Verantwortung. Voraussetzung ist
die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Verwenden Sie das Gerät bestimmungsgemäß, nur für den zugelassenen Einsatz-
zweck (siehe “Funktion des Fehlerstromschutzschalters Typ 8562/5“ auf Seite 3). Feh-
lerhafter und unzulässiger Einsatz sowie das Nichtbeachten der Hinweise dieser
Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und Ver-
änderungen an den Geräten, die den Explosionsschutz betreffen, sind nicht gestattet.
Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut
und betrieben werden.
4 Normenkonformität
Die Geräte entsprechen den folgenden Normen bzw. der folgenden Richtlinie:
XRichtlinie 94/9/EG
XIEC/EN 61008
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7
5 Funktion des Fehlerstromschutzschalters Typ 8562/5
Der Fehlerstromschutzschalter der Reihe 8562 schützt Personen in explosionsgefährde-
ten Bereichen. Er schaltet elektrische Anlagen in einer sehr kurzen Abschaltzeit beim
Überschreiten des Auslösestromes ab. Er ist für den Einbau in Gehäuse der Zündschutz-
art „Erhöhte Sicherheit e“ vorgesehen.
Beachten Sie als Anwender:
Xdie nationalen Sicherheits- und Unfallverhütungsvorschriften,
Xdie nationalen Montage- und Errichtungsvorschriften (z.B. IEC/EN 60079-14),
Xdie allgemein anerkannten Regeln der Technik,
Xdie Sicherheitshinweise und Angaben dieser Betriebsanleitung,
Xdie Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder,
Xdie Hinweisschilder auf dem Gerät,
Xdass Beschädigungen des Gerätes den Explosionschutzschutz aufheben können.
)Die Geräte sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2
zugelassen.
Technische Daten
4149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
6 Technische Daten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex de IIC
EI M 2 Ex de I
IECEx Ex de IIC bzw Ex de I
Bescheinigungen
ATEX PTB 02 ATEX 1049 U
IECEx IECEx PTB 06.0062U
Elektrische Daten
Auslösezeit bei
Bemessungsfehlerstrom
< 40 ms
Bemessungsbetriebs-
spannung
Minimale
Spannung Ubmin
Maximale
Spannung Ubmax
Bemessungsbetriebs-
strom und
Nennfehlerstrom
Betriebstemperatur-
bereich
- 20 °C ... + 40 °C
Korrekturfaktor
Polzahl 2-polig; 4-polig
Hinweis geeignet für Wechsel- und pulsierenden Gleichstrom. Der Schalter besitzt eine von außen
bedienbare Prüftaste, mit der die Funktion des FI-Schutzschalters geprüft wird. Selektiver FI-
Schutzschalter auf Anfrage.
Einspeisung oben / unten
Geräte-Ausführung Typ A, Pulsstrom sensitiv nach IEC/EN 61008
Bemessungsfrequenz 50 Hz / 60 Hz
Bemessungsschalt-
vermögen
500 A (oder 10 x In)
Bemessungsfehlerschalt-
vermögen I∆m
500 A (oder 10 x In)
Bedingter
Bemessungskurzschluss-
strom INC
6000 A
2-polig: 230 V, AC
4-polig: 230 / 400 V, AC
2-polig: 115 V, AC
4-polig: 180 V, AC
2-polig: 265 V, AC
4-polig: 455 V, AC
2-polig (54 mm): IN= 16 A; I∆N= 10 mA
IN= 25 A/40 A; I∆N= 30/100/300/500 mA
4-polig (99 mm): IN= 25 A/40 A; I∆N= 30/100/300/500 mA
Korrekturfaktoren für die von 30 oC abweichenden Umgebungstemperaturen
10888E00 04000E00
149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Technische Daten
5
Fehlerstromschutzschalter
8562/5
Bedingter
Bemessungsfehler-
kurzschlussstrom I∆C
10000 A
Trennerfunktion Ja (nach IEC/EN 61008)
Mechanische Daten
Material
Gehäuse Epoxidharz oder Polyesterharz
Anschlussklemmen
Schutzart
Lebensdauer
mechanisch 105Schaltspiele
elektrisch 105Schaltspiele
Stoßfestigkeit 250 A, 8 / 20 ms
Hilfsschalter
Ausführung Möglichkeiten: Hiko 1 Wechsler oder/und Fehlersignalkontakt 1 Wechsler. Hiko 1 Schließer und
Fehlersignal 1 Schließer
Bemessungsbetriebs-
spannung
max. 240 V AC
Hilfsschalter Der Hilfsschalter meldet den Status des Schutzorgans (EIN/AUS), unabhängig davon, ob manuell
oder automatisch geschaltet wird.
Anschlussart 1,5 mm2Bügelklemmen
Hauptkontakte 1,5 ... 10 mm2Bügelklemmen
Hilfskontakte 1,5 mm2Bügelklemmen
Anschlüsse IP20
Bemessungsbetriebsstrom,
Nennstrom [A]
AC 14 240 V AC 5 A
DC 12 60 V DC 1 A
DC 12 48 V DC 2 A
DC 12 214 V DC 4 A
Mininmale Schaltspannung AC 24 V
DC 24 V
Minimaler Schaltstrom AC 10 mA
DC 200 mA
Bemessungsgrenzkurzschlussstro
m: Back-up-Schutz durch
Schmelzsicherung 6 A gG
1 kA
Anordnung und Montage
6149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5

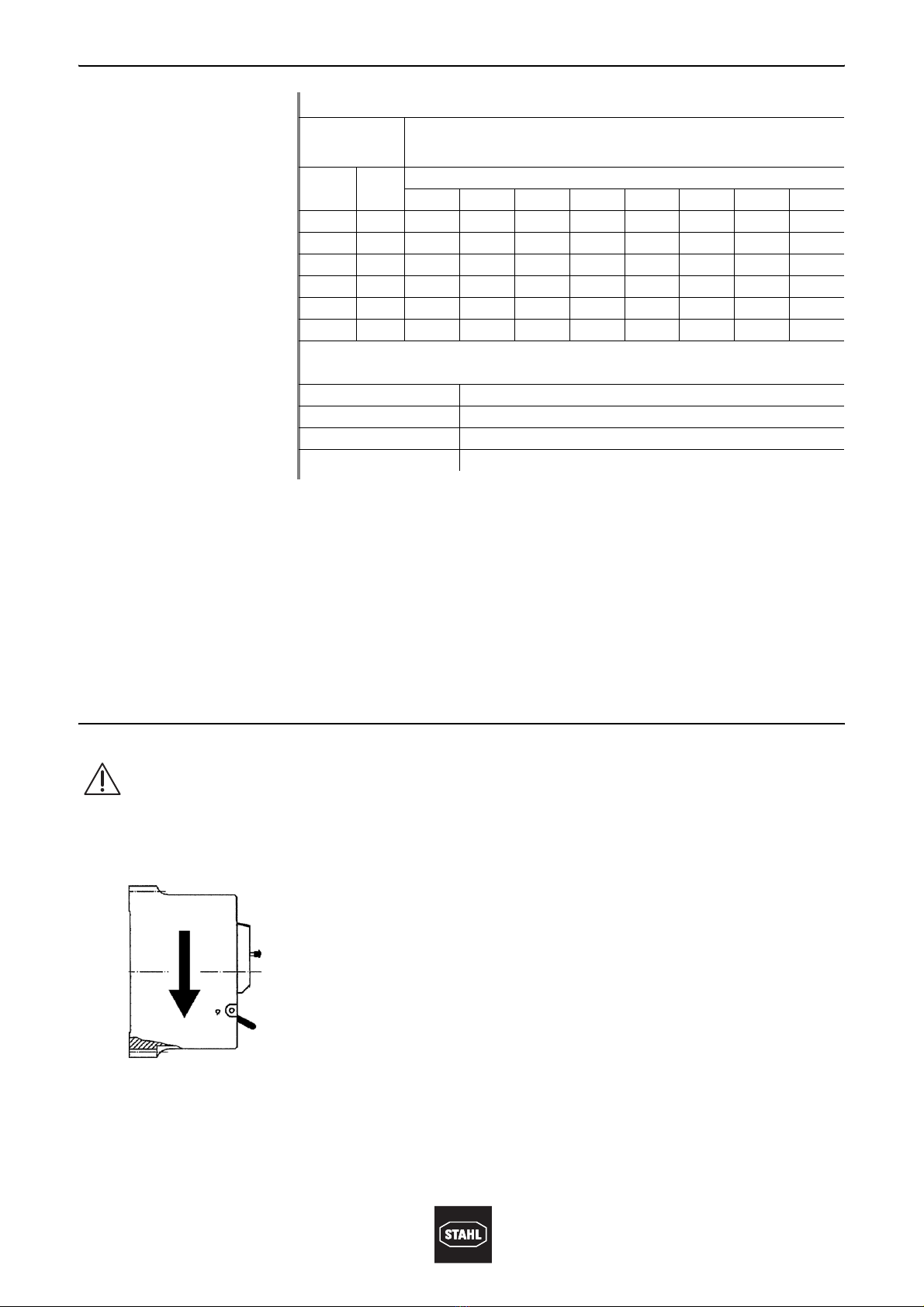

7 Anordnung und Montage
7.1 Einbaulage
Kurzschlussschutz
)Bei abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Her-
steller.
Weitere technische Daten finden Sie im STAHL-Katalog, bzw. erhalten Sie auf Anfrage.
)Die Temperaturklasse ist abhängig von den Einbauverhältnissen des Schutzgehäuses.
)Tauschen Sie den Fehlerstromschutzschalter nach Ablauf der Lebensdauer aus, um die
Schutzfunktion weiterhin zu gewährleisten.
Die Geräte sind explosionsgeschützte Komponenten gemäß IEC/EN 60079-0. Sie müs-
sen in ein Gehäuse der Zündschutzart erhöhte Sicherheit „e“ eingebaut werden, z.B. in
ein Gehäuse Typ 8146/5 der Fa. R. STAHL Schaltgeräte GmbH.
04934T00
vertikal,
Klemmen 1, 3, 5 unten
Maximalwerte des bedingten Kurzschlussstromes
Nachgeordneter
Fehlerstromschal
ter
Vorgeordnete Sicherung Typ gG
Typ IN[A] Sicherungsnennwerte
16 A 25 A 32 A 40 A 50 A 63 A 80 A 100 A
8562/52 16 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
2-polig 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
8562/54 25 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
4-polig 40 100 kA 100 kA 80 kA 50 kA 40 kA 25 kA 16 kA 10 kA
Überlastüberwachung
Typ 8562/5 Schmelzsicherung gG
16 A 10 A
25 A 20 A
40 A 32 A
149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Installation
7
Fehlerstromschutzschalter
8562/5

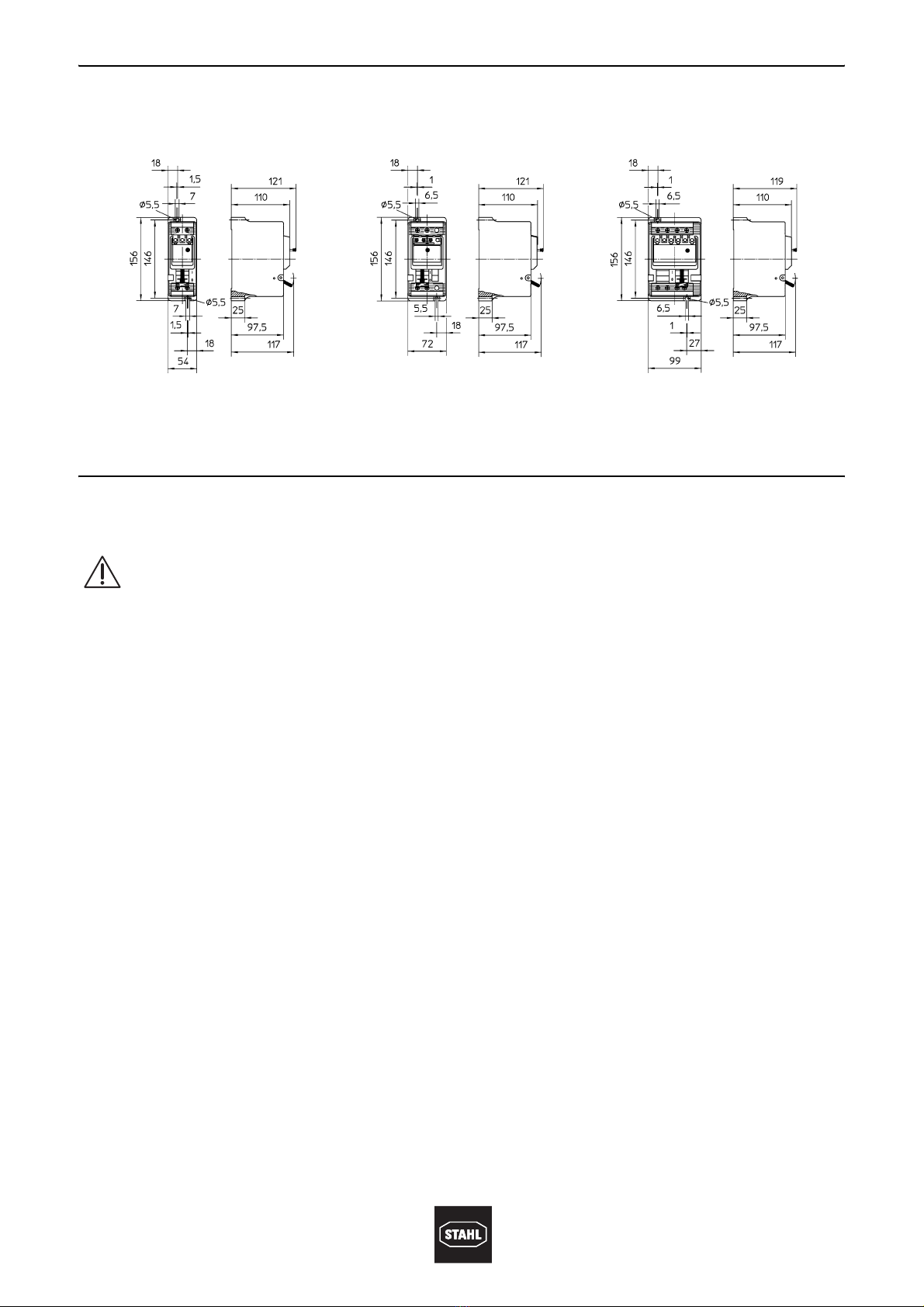

7.2 Maßzeichnungen
8 Installation
8.1 Netzanschluss
(alle Maße in mm) - Änderungen vorbehalten
04644E00 04646E00 04645E00
FI - Schutzschalter, 2-polig,
8562/52-...
FI - Schutzschalter, 2-polig + 1 Hiko,
8562/53-...
FI - Schutzschalter, 4-polig,
8562/54-...
Führen Sie den Leitungsanschluss mit besonderer Sorgfalt durch.
Stellen Sie durch geeignete Auswahl der verwendeten Leitungen sowie durch die Art
der Verlegung sicher, dass die maximal zulässigen Leitertemperaturen nicht überschrit-
ten werden.
Halten Sie zur Sicherstellung der Kriechstrecke beim Abisolieren die Länge von 10, 17
bzw. 21 mm genau ein (siehe Kapitel „Nennanschlussquerschnitte“).
Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden!
Bei Direktanschluss sind nur wärmebeständige Leitungen zulässig.
Installation
8149912 / 8562605300
S-BA-8562-03-de-20/11/2008
Fehlerstromschutzschalter
8562/5
8.2 Nennanschlussquerschnitte
Verwendbar sind ein-, mehr- oder feindrähtige Kupferleiter. Unter eine Anschlussklemme
können 1 oder 2 Leiter installiert werden. Bei eindrähtigen Leitern müssen beide Leiter
den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen. Vorbe-
reitende Maßnahmen sind vor dem Leiteranschluss nicht notwendig.
8.3 Geräteschaltpläne
Geräteschaltpläne mit Anschlussbezeichnung
Die Zuleitung kann von Oben wie auch von Unten angeschlossen werden. Es ist darauf
zu achten, dass der Neutralleiter richtig angeschlossen wird.
)Bei Verwendung von Aderendhülsen müssen diese gasdicht und mit geeignetem
Werkzeug aufgebracht werden.
Leiter Hauptkontakt-Klemmen Hilfskontakt-Klemmen
eindrähtig 2 x 1,5 ... 10 mm2*
04935T00
2 x 0,75 ... 2,5 mm2
04937T00
1 x 10 mm2
(Leiterende abwinkeln)
04938T00 04939T00
fein- und mehrdrähtig 2 x 1,5 ... 6 mm2
04940T00
2 x 0,75 ... 1,5 mm2
04941T00
zulässige Drehmomente zu
den genannten Klemmmög-
lichkeiten*
1,8 ... 2,0 Nm 1,0 ... 1,2 Nm
*zulässiges Drehmoment für
Leitung 10 mm2eindrähtig
2,5 Nm
07607E00 09459E00 11536E00 07618E00
2-polig 4-polig Hilfskontakt 1 W Fehlersignalkontakt 1 W
96
95
98
05
06 08
Other manuals for 8562/5
5
Table of contents
Languages:
Other Stahl Circuit Breaker manuals
Stahl
Stahl 8550/1-MCS Series User manual
Stahl
Stahl 8527/2 User manual
Stahl
Stahl 8562/54-246 Series User manual
Stahl
Stahl 8530/1-MCB Series User manual
Stahl
Stahl 8562/5 User manual
Stahl
Stahl 8530/1-RCCB Series User manual
Stahl
Stahl 8523/8 User manual
Stahl
Stahl 8146/5-V27 Series User manual
Stahl
Stahl 8530/1-RCBO Series User manual
Stahl
Stahl 8562/5 User manual
