Ihre stabo h 9006e auf einen Blick
3

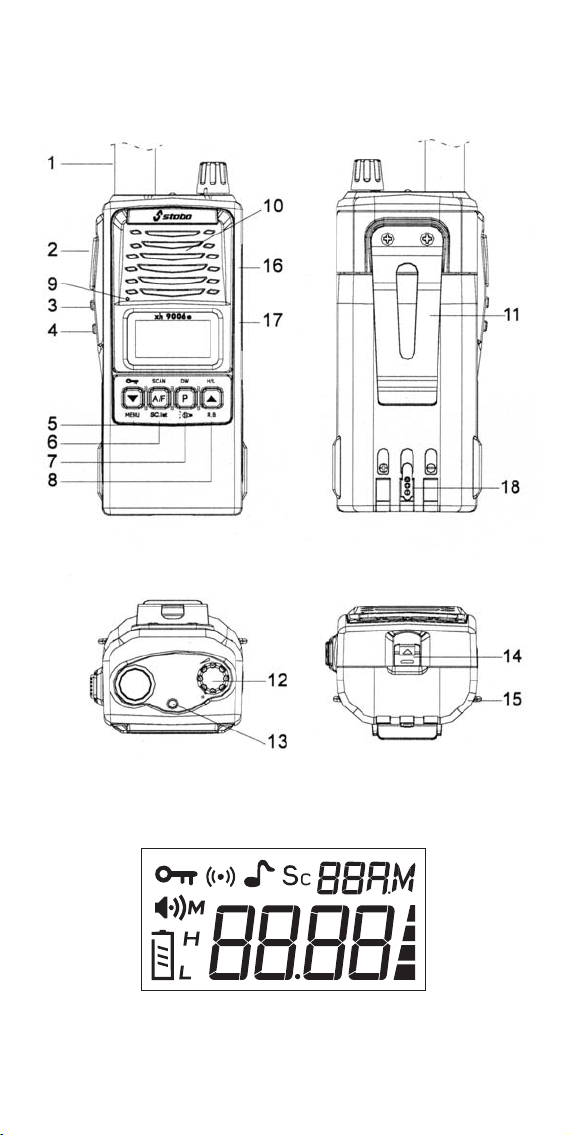

Bedienelemente und Anschlüsse
1 Antenne
2 PTT: Sprechtaste
3 F: Funktions-Taste
4 SQ: Squelch-Taste
5/Down/MENU: Ein-/Ausschalten der Tastaturverriegelung
/ Kanalwahl abwärts / Menü öffnen (in Verbindung mit gedrück-
ter F-Taste)
6 SCAN / A/F / SC.list: Ein-/Ausschalten der Scanfunktion / Um-
schalten der Modulationsart (AM/FM) / Bearbeiten der Kanal-
liste für den Suchlauf (in Verbindung mit gedrückter F-Taste)
7 DW / P / : Ein-/Ausschalten der Zweikanalüberwachung
(Dual Watch-Funktion) / Prioritätstaste (Direktzugriff auf Kanal 9
bzw. Kanal 19) / Ein-/Ausschalten der LCD-Hintergrund-
beleuchtung (in Verbindung mit gedrückter F-Taste)
8 H/L / Up / RB: Umschalten der Sendeleistung (hoch/high
niedrig/low) / Kanalwahl aufwärts / Ein-/Ausschalten des Roger
Beep (in Verbindung mit gedrückter F-Taste)
9 Mikrofon
10 Lautsprecher
11 Gürtelclip
12 VOL/OFF-Regler: Ein-/Ausschalten des Geräts und Einstellung
der Lautstärke
13 Status-LED
14 Akku-Verriegelung
15 Lithium-Ionen-Akkupack
16 Anschluss für e ternes (optional) Mikrofon
17 Anschluss für e ternen (optional) Lautsprecher
18 Ladebuchse
Anzeige im Display
Anzeige von Kanal/Frequenz oder Frequenztabelle
eingestellte Modulationsart (AM/FM)
ANL ist aktiviert
Tastatursperre ist aktiviert
ausgewählter Kanal ist in der Scan-Liste hinterlegt
Roger Beep ist aktiviert
Prioritätskanal ist eingestellt
Batteriezustands-Anzeige
Sendeleistung (H = high/hoch L = low/niedrig)
Menü
Anzeige der Empfangsstärke bzw. Sendeleistung
Empfangs-Anzeige
4
Produktbeschreibung
Willkommen in der faszinierenden Welt des CB-Funks und herz-
lichen Glückwunsch zu Ihrem CB-Funkgerät stabo xh 9006e. Sie
haben sich damit für ein komfortables Handfunkgerät entschieden
welches über zahlreiche Funktionen verfügt.
Funktionen
6 umschaltbare Frequenztabellen (EU EC d PL U In)
spritzwassergeschützt
beleuchtetes LC-Display
Sendeleistung schaltbar (high/low)
Suchlauf
Monitorfunktion
Prioritätskanal
Zweikanal-Überwachung
ASC automatische Rauschsperre (ein weltweites Patent von PRESIDENT)
Roger Beep
ANL automatischer Störbegrenzer
Tastatursperre
Quittungston
Batteriesparschaltung
Batteriezustands-Anzeige
Lieferumfang
CB-Handfunkgerät stabo xh 9006e
Lithium-Ionen-Akku (7.4 V/2100 mAh)
Gummiwendelantenne
Steckerlader
Metall-Gürtelclip
Bedienungsanleitung
Wichtige Informationen
Sicherheitshinweise
lTrägern von Herzschrittmachern wird dringend empfohlen zu-
nächst einen Arzt zu fragen ob grundsätzlich Bedenken gegen
die Nutzung eines Funkgeräts bestehen bzw. welche Verhaltens-
regeln dabei zu beachten sind.
lNutzen Sie das Handfunkgerät nicht in Flugzeugen und nicht in
Krankenhäusern oder vergleichbaren Einrichtungen! Die Bord-
Elektronik bzw. empfindliche medizinische Geräte könnten gestört
werden.
lVerwenden Sie bei der Nutzung im Fahrzeug keinesfalls die mit-
gelieferte Gummiwendelantenne schließen Sie das Gerät statt-
dessen an einer externen Antenne an! Beachten Sie unbedingt
die Vorgaben der StVO.
lBerühren Sie auf keinen Fall während des Sendens die Antenne!
lSenden Sie nie ohne angeschlossene Antenne!
lÖffnen Sie nie das Gehäuse des Funkgeräts oder des Zubehörs
und führen Sie keine Änderungen durch. Lassen Sie Reparaturen
ausschließlich von qualifizierten Personen vornehmen. Verände-
rungen oder Eingriffe am Funkgerät ziehen automatisch ein Er-
löschen der Betriebserlaubnis nach sich es entfällt zudem Ihr
Garantie-Anspruch!
lVerhindern Sie dass Kinder mit dem Funkgerät Zubehörteilen
oder dem Verpackungsmaterial spielen.
lNutzen Sie das Gerät nicht wenn Sie Schäden am Gehäuse
oder an der Antenne entdecken: setzen Sie sich mit einer
Fachwerkstatt in Verbindung.
lSchützen Sie Ihr Funkgerät und das Zubehör vor Nässe Hitze
Staub und starken Erschütterungen. Vermeiden Sie Betriebs-
temperaturen unter -10°C oder über +50°C.
Gesetzliche Vorgaben
In Deutschland ist dieses Gerät anmelde- und gebührenfrei zu
betreiben. In anderen Ländern gelten jedoch ggf. abweichende
Bestimmungen: informieren Sie sich vor Nutzung des Geräts im
Ausland über die aktuell geltenden nationalen Vorschriften! Beach-
ten Sie die entsprechenden Bestimmungen sowie eine etwaige
Anmeldepflicht Sie riskieren sonst empfindliche Bußgelder oder
gar die Beschlagnahme Ihres Funkgeräts.
Achten Sie zudem grundsätzlich auf die Einstellung der korrekten
Kanalkonfiguration (je nachdem in welchem Land Sie das Gerät
betreiben wollen)!
Vorbereitungen für den Betrieb
Akku laden
Der Li-Ion-Akku ist nicht vorgeladen: vor Inbetriebnahme des
Gerätes muss der Akku deshalb geladen werden (Ladezeit: ca.
12 Stunden).
Stecken Sie den Steckerlader in eine 230 V Steckdose und verbin-
den das Kabel mit der Ladebuchse des Akkupacks die Lade-LED
leuchtet kurz grün auf. Dann leuchtet die Lade-LED dauerhaft rot
der Akku wird geladen.
Wenn die LED grün leuchtet ist der Akku vollständig geladen:
trennen Sie den Steckerlader vom Netz.
Einsetzen/Abnehmen des Akkupacks
Setzen Sie den Akkupack auf der Rückseite des Funkgeräts ein.
Achten Sie darauf dass die Akkuverriegelung eingerastet ist.
Zum Abnehmen des Akkupacks lösen Sie die Akkuverriegelung.
5
Antenne aufschrauben
Schrauben Sie die mitgelieferte Gummiwendelantenne auf die
TNC-Buchse des Funkgeräts.
Wichtiger Hinweis: Senden Sie nie ohne angeschlossene Antenne!
Betrieb/Funktionen
Ein-/Ausschalten
Zum Einschalten drehen Sie den VOL/OFF-Regler im Uhrzeigersinn
im Display erscheint die eingestellte Frequenztabelle.
Zum Ausschalten drehen Sie den Regler gegen den Uhrzeigersinn.
Frequenztabelle/Kanalkonfiguration wählen
Die xh 9006e verfügt über sechs umschaltbare Frequenztabellen:
wählen Sie - je nachdem in welchem Land Sie Ihr Gerät betreiben
wollen - die entsprechende Kanalkonfiguration (Werkseinstellung: d).
Wichtiger Hinweis: Informieren Sie sich vor Nutzung des Geräts
im Ausland über die aktuell geltenden nationalen Vorschriften:
beachten Sie die entsprechenden Bestimmungen sowie eine
etwaige Anmeldepflicht!
40 Kanäle FM (4 W) 40 Kanäle AM (4 W)1)
40 Kanäle FM (4 W) CEPT2)
80 Kanäle FM (4 W) 40 Kanäle AM (4 W)3)
40 Kanäle FM (4 W) 40 Kanäle AM (4 W)4)
mit einem Trägerversatz von -5 KHz
40 Kanäle FM (4 W) UK5)
40 Kanäle FM (4 W) CEPT
27 Kanäle FM (4 W) 27 Kanäle AM (4 W)6)
1) anmelde- und gebührenfrei in BE, CY, DK, EE, S, LT, LU, NO,
PT, SE
anmelde- und gebührenpflichtig in CH, ES, T
Betrieb nur in FM/4 W AM/1 W in BG, F , FR, GR, E, LV, NL, RO
2) Benutzung freigegeben in allen CEPT-Staaten,
in einzelnen Ländern besteht Anmeldepflicht
3) anmelde- und gebührenfrei in DE, CZ
4) ausschließlich in PL erlaubt
5) ausschließlich in GB erlaubt
6) in ndien erlaubt
n Österreich (AT) darf dieses Gerät nicht betrieben werden!
Wechsel der Frequenztabelle/Kanalkonfiguration
1. Schalten Sie das Funkgerät aus.
2. Halten Sie die F-Taste gedrückt und schalten dabei das Gerät
wieder ein: wenn das Länderkürzel der aktuell eingestellten Fre-
quenztabelle im Display blinkt lassen Sie die F-Taste wieder los.
6
7
3. Wählen Sie mit den Up/Down-Tasten die gewünschte Kanal-
konfiguration und bestätigen Sie Ihre Auswahl mit der F-Taste.
4. Schalten Sie das Funkgerät erneut aus und dann wieder ein:
die neue Kanalkonfiguration ist damit aktiviert.
Kanalwahl
Stellen Sie mit den Up/Down-Tasten den Kanal ein auf dem Sie
empfangen/senden möchten.
Hinweis: Bei gedrückter F-Taste wird anstelle des Kanals die
entsprechende Frequenz angezeigt.
Wahl der Modulationsart (AM/FM)
In den Programmstellungen 40/40 und 80/40 können Sie nicht nur
in FM sondern auch in AM arbeiten. Welcher Modulationsart Sie
den Vorzug geben hängt von Ihren Funkpartnern und Ihren eigenen
Wünschen bzw. den gesetzlichen Vorgaben ab. Hören Sie ein un-
verständliches verzerrt klingendes Signal im Lautsprecher so ver-
suchen Sie es in der anderen Modulationsart zu empfangen: Sie
können die Modulationsart durch kurzen Druck auf die A/F-Taste
wechseln.
Senden (Achtung: Nie ohne Antenne senden!)
Hören Sie zunächst ob der Kanal frei ist bevor Sie senden sonst
doppeln Sie mit einer anderen Station! Denken Sie auch daran
dass der Sender eine gewisse Zeit braucht bis er hochfährt: warten
Sie deshalb eine Sekunde bevor Sie Ihre Durchsage beginnen.
Zum Senden drücken Sie die PTT-Taste (Sprechtaste) an der
linken Seite des Geräts und sprechen bei gedrückter Taste
mit normaler Lautstärke ins Mikrofon das Display zeigt .
Sprechen Sie nicht zu laut damit Ihre Stimme bei der Gegenstation
natürlich klingt. (Probieren Sie es einmal aus und lassen sich einen
Modulationsbericht geben.)
Empfangen
Mit dem Einschalten ist das Gerät empfangsbereit (sofern nicht
gerade gesendet wird). Wenn Sie auf dem eingestellten Kanal ein
Signal empfangen zeigt das Display und .
Rauschsperre/Squelch
Jedes Funkgerät besitzt eine Schaltung zur Rauschunterdrückung
(Squelch) die bei fehlendem oder zu schwachem Signal die Wie-
dergabe unterdrückt. Der Signalpegel bei dem diese Schaltung
eingreift wird im Menü eingestellt es stehen 6 Squelch-Stufen
zur Verfügung.
ASC (Automatic Squelch Control)
Bei der ASC handelt es sich um eine patentierte Schaltung der
Groupe President Electronics SA Frankreich. Diese Schaltung
wertet den sogenannten Rauschabstand (Verhältnis von Nutzsignal
zu Störsignal) aus. Das Nutzsignal wird nur dann zum Lautsprecher
durchgeschaltet wenn es empfangswürdig d.h. annähernd rausch-
frei ist. Die ASC ist immer aktiv in den SQ-Stufen 1-6.
Zweikanalüberwachung/Dual Watch
Mit der Dual Watch-Funktion können Sie auf zwei Kanälen emp-
fangsbereit sein: das Funkgerät wechselt automatisch zwischen
dem aktuell eingestellten Kanal und dem Prioritätskanal und prüft
ob dort ein Signal anliegt.
Durch langen Tastendruck auf die P-Taste aktivieren Sie die Zwei-
kanalüberwachung im Display erscheinen d und .
Wird auf einem der beiden Kanäle ein Signal empfangen so stoppt
die Zweikanalüberwachung. Ist das Gespräch beendet so startet
die Dual-Watch-Funktion wieder.
Durch langen Tastendruck auf die P-Taste deaktivieren Sie die
Dual Watch-Funktion d und erlöschen im Display.
Prioritätskanal
Mit einem kurzen Druck auf die P-Taste wechselt das Gerät auf
Kanal 9 bzw. 19. im Display erscheint . Durch erneuten Druck
auf die P-Taste kehrt das Gerät zum Ausgangskanal zurück
erlischt im Display.
Kanalsuchlauf/SCAN
Der Suchlauf wird benutzt um schnell aktive Kanäle zu finden. Er
tastet zuvor festgelegte Kanäle (Suchlaufliste) ab und stoppt sobald
ein Signal die Squelch-Schwelle überschreitet / ein Signal gefunden
wurde. Er startet erneut wenn kein Signal mehr vorhanden ist
Kanal zur Suchlaufliste hinzufügen
Wählen Sie mit den Up/Down-Tasten den Kanal den Sie in die
Suchlaufliste aufnehmen möchten.
Speichern Sie den Kanal durch gleichzeitiges Drücken der F- und
der A/F-Tasten: über der betreffenden Kanalnummer erscheint im
Display Sc.
Kanal aus der Suchlaufliste löschen
Wählen Sie mit den Up/Down-Tasten den Kanal den Sie aus der
Suchlaufliste löschen möchten.
Löschen Sie den Kanal durch gleichzeitiges Drücken der F- und
der A/F-Tasten im Display erlischt Sc.
Suchlauf starten/stoppen
Hinweis: Der Suchlauf tastet nur die Kanäle die Sie zuvor in der
Suchlaufliste abgespeichert haben (s.o.) auf Signale ab!
Starten Sie den Suchlauf durch langen Tastendruck (ca. 3 Sek.)
auf die A/F-Taste Sc blinkt im Display.
Sie stoppen den Suchlauf durch langen Tastendruck auf die A/F-
Taste das Gerät kehrt zum Ausgangskanal zurück.
Monitorfunktion
Solange Sie die SQ-Taste gedrückt halten werden Rauschsperre
und ASC überbrückt d. h. der Lautsprecher wird freigeschaltet
und Sie können auch schwache Signale hören.
8
9
Sendeleistung ändern
Durch langen Tastendruck (ca. 3 Sek.) auf die Up-Taste wechseln
Sie zwischen niedriger und hoher Sendeleistung:
FM L (low/niedrig) = 1 Watt FM H (high/hoch) = 4 Watt
AM L (low/niedrig) = 1 Watt AM H (high/hoch) = 3 Watt
Im Display erscheint entsprechend H bzw. L.
ANL Automatic Noise Limiter (automatischer Störbegrenzer)
Sie aktivieren die ANL durch Drücken und Loslassen der SQ-Taste
(im Display erscheint AL) abermaliges Drücken und Loslassen
der SQ-Taste deaktiviert die ANL AL erlischt.
Tastatursperre
Zum Schutz vor Fehlbedienung können Sie die Tastatur (außer
PTT-Taste) sperren:
Langer Tastendruck (ca. 3 Sek.) auf die Down-Taste aktiviert die
Tastatursperre im Display erscheint . Zum Entsperren drücken
Sie erneut 3 Sek. lang die Down-Taste erlischt im Display.
Roger Beep
Der Roger Beep ist ein Tonsignal am Ende einer Übertragung es
signalisiert Funkpartnern dass die Durchsage beendet und der
Kanal für eine Antwort frei ist.
Gleichzeitiges Drücken der F- und Up-Tasten aktiviert den Roger
Beep im Display erscheint . Gleichzeitiges Drücken der F- und
Up-Taste deaktiviert den Roger Beep im Display erlischt .
Displaybeleuchtung
Gleichzeitiges Drücken der F- und P-Tasten schaltet die Funktion
Displaybeleuchtung ein/aus. Bei aktivierter Displaybeleuchtung
wird das LCD bei jedem Tastendruck für ca. 10 Sek. beleuchtet.
Menüfunktionen
Die Einstellung des Squelch-Levels die Wahl der Batteriespar-
schaltungs-Stufe sowie das Ein-/Ausschalten des Quittungstons
erfolgen über das Menü.
Durch gleichzeitiges Drücken der F- und Down-Taste gelangen
Sie ins Menü (M erscheint im Display) mit den Untermenüs Squelch-
Level (SL) Batteriesparschaltung (PS) und Quittungston (bP).
Durch kurzen Druck auf die F-Taste wechseln Sie zum jeweils
nächsten Menüpunkt. Innerhalb eines Untermenüs treffen Sie mit
den Up/Down-Tasten Ihre Auswahl. Sie bestätigen Ihre Eingaben
durch Druck auf die PTT-Taste und verlassen damit das Menü.
Einstellung des Squelch-Levels (SL)
Öffnen Sie das Menü durch gleichzeitiges Drücken der F- und
Down-Taste: SL01 erscheint im Display Sq blinkt. Es stehen
6 Squelch-Stufen zur Verfügung. Wählen Sie mit den Up/Down-
Tasten die gewünschte Squelch-Stufe (0/off 6). Bestätigen Sie
Ihre Auswahl durch Druck auf die PTT-Taste oder wechseln Sie
durch Druck auf die F-Taste zum nächsten Menüpunkt (Batterie-
sparschaltung).
Einstellung der Batteriesparschaltung (PS)
Öffnen Sie den Menüpunkt PS: PS 01 und erscheinen im Display.
Es stehen 3 Batteriesparschaltungs-Stufen zur Verfügung (0 = aus
1 2 3). Wählen Sie mit den Up/Down-Tasten die gewünschte
Stufe. Bestätigen Sie Ihre Eingabe mit der PTT-Taste oder wechseln
Sie durch Druck auf die F-Taste zum nächsten Menüpunkt (Quit-
tungston).
Ein-/Ausschalten des Quittungstons (bP)
Öffnen Sie den Menüpunkt bP: wählen Sie mit den Up/Down-
Tasten oN (ein) oder oF (aus).
Bestätigen Sie Ihre Eingabe mit der PTT-Taste und verlassen
damit das Menü.
Batterie-leer-Warnung
Ist die Kapazität des Akkupacks zu gering erscheint das Batterie-
symbol im Display und die Status-LED blinkt rot. Bei aktivierter
Funktion Quittungston meldet sich das Gerät zusätzlich mit einem
Warnton der sich alle 10 Sek. wiederholt.
Pflegehinweise
Schützen Sie Funkgerät und das Zubehör vor Feuchtigkeit/Nässe
Staub/Verschmutzungen starken Erschütterungen und extremen
Temperaturen.
Tauchen Sie das Gerät und die Zubehörteile nie in Wasser oder
andere Flüssigkeiten. Reinigen Sie das Gehäuse nur mit einem
leicht angefeuchteten fusselfreien Tuch verwenden Sie keinesfalls
Reinigungs- und Lösungsmittel. Halten Sie die Batteriekontakte
mit einem trockenen Tuch sauber. Entnehmen Sie den Akkupack
wenn Sie das Gerät längere Zeit nicht nutzen.
Das regelmäßige Nachladen nur teilentladener Akkupacks verlän-
gert deren Lebensdauer.
Entsorgungshinweise
Elektrische/elektronische Geräte und verbrauchte Akkupacks
gehören nicht in den Hausmüll!
Geben Sie defekte/gebrauchte Geräte bei einer entsprechenden
Sammelstelle für Elektroschrott ab: Informationen dazu erhalten
Sie bei Ihrem örtlichen Entsorger oder Ihrer kommunalen Verwal-
tung.
Geben Sie verbrauchte Akkupacks (nur völlig entleert und in einer
kleinen Plastiktüte) bei einer entsprechenden Sammelstelle ab
10
Table of contents
Languages:
Other stabo Radio manuals
stabo
stabo freecomm 700 User manual
stabo
stabo xm 4060e User manual
stabo
stabo PMR 446 User manual
stabo
stabo xm 3003e User manual
stabo
stabo xm 4006e User manual
stabo
stabo xm 3082 User manual
stabo
stabo xm 3200 II User manual
stabo
stabo Magnum multi Technical manual
stabo
stabo Freecomm 400 User manual
stabo
stabo PMR 446 User manual
stabo
stabo 30056 User manual
stabo
stabo xm 5008e-R VOX 12/24 User manual
stabo
stabo xm 3004e VOX 12/24 User manual
stabo
stabo stabo xm 3008e VOX 12/24 User manual
stabo
stabo voxmic 100 User manual
stabo
stabo freecomm 400 II User manual
stabo
stabo xm 3003 User manual
stabo
stabo xm 3006e VOX 12/24 User manual
stabo
stabo freecomm 600 PMR 446 User manual
