SPIDO BMX 4/24 Maintenance manual

NOTICE D’UTILISATION

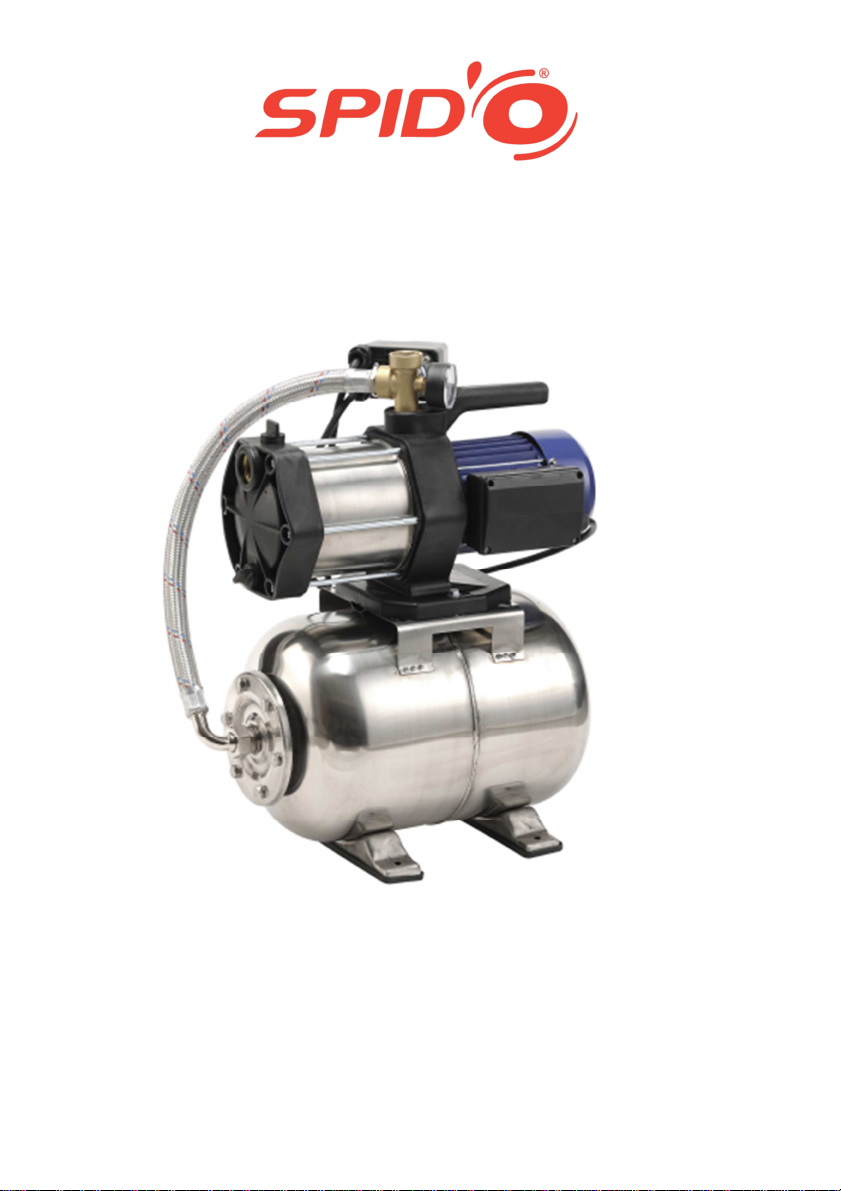

Groupe de surpression / Pompe automatique

BMX 4/24 (ref 002186)

Ces instructions sont pour votre sécurité. Lisez-les avec attention et

conservez-les.

Sommaire

Avant de commencer

Mise en route

Consignes de sécurité

Entretien

Pannes – détection et solutions

Informations légales et techniques

Garantie

Avertissement : A savoir avant de démarrer

La pompe BMX 4/24 est conçue pour aspirer de l’eau claire uniquement,

et pour un usage non professionnel : arrosage, alimentation d’un WC,

d’une machine à laver le linge…

La pompe doit être installée sur une surface plane et solide

La pression du réservoir doit être d’environ 1,6 bar (à contrôler depuis

la valve 13, avec un appareil de gonflage)

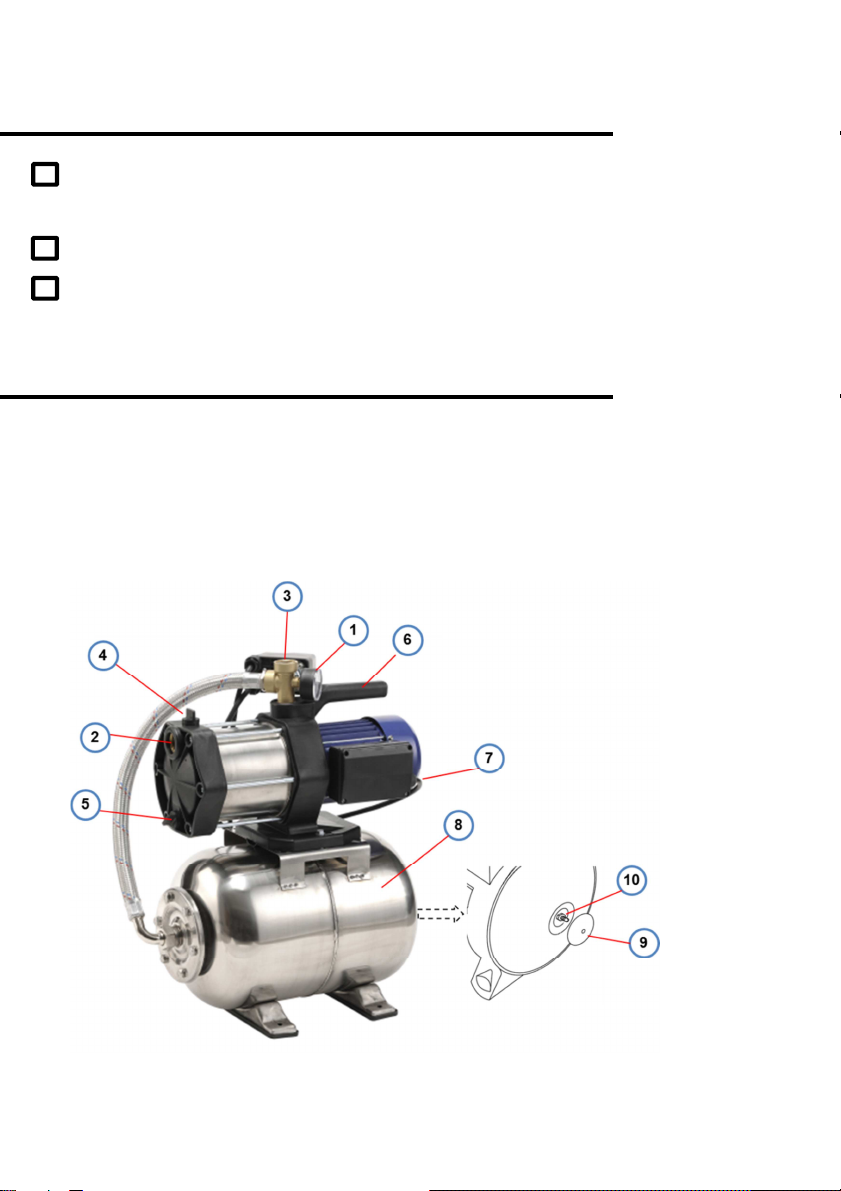

Votre pompe

1. Manomètre

2. Entrée d’eau (aspiration)

3. Sortie d’eau (refoulement)

4. Bouchon de remplissage

5. Bouchon de vidange

6. Poignée

7. Câble électrique

8. Réservoir à vessie

9. Couvercle de protection

10. Valve du réservoir

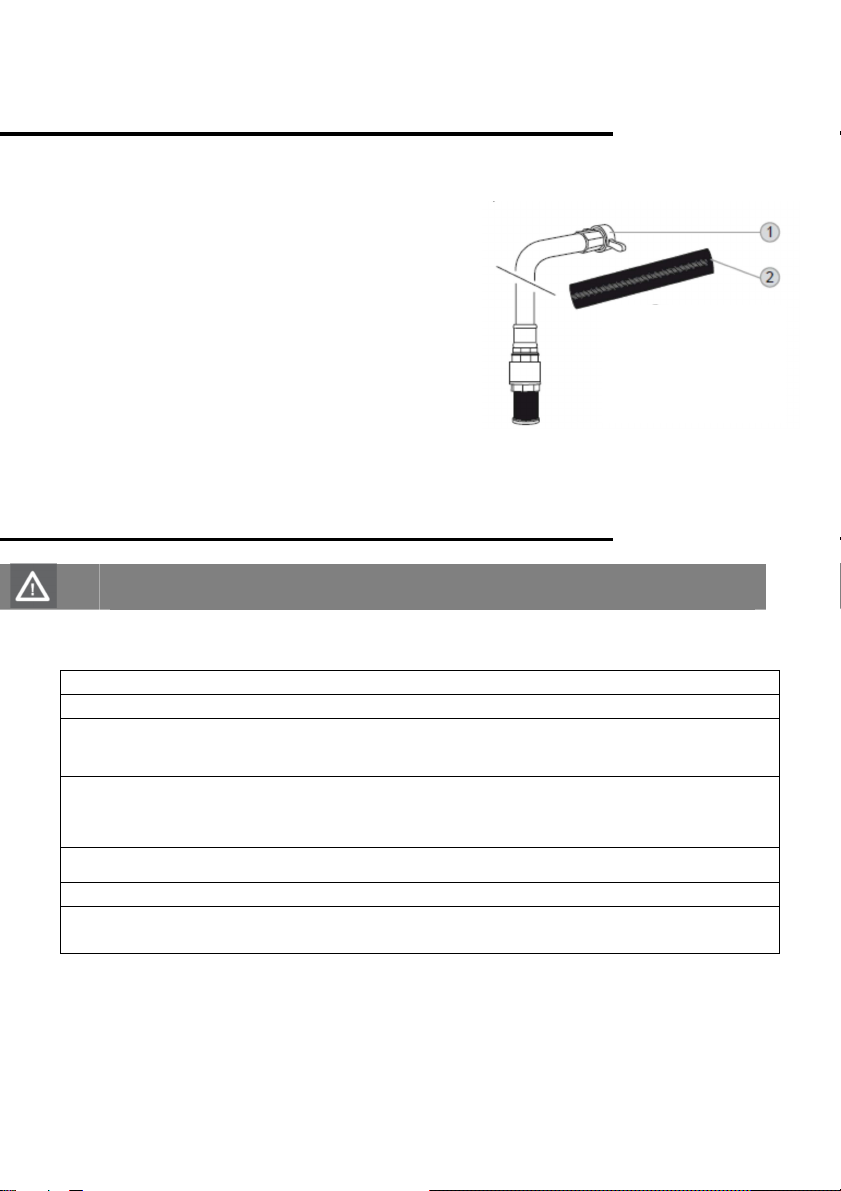

Accessoires nécessaires

Pour utiliser votre pompe (éléments non fournis) :

1. Un kit d’aspiration (diam. 26/34) muni

d’une crépine, et obligatoirement d’un clapet

anti-retour).

2. Un tuyau souple résistant à la pression

pour le refoulement.

Mise en service

DANGER ÉLECTRIQUE :

débranchez la pompe avant le remplissage et avant tout entretien

1. Remplir le tuyau d’aspiration d’eau

2. Dévisser le bouchon de remplissage

3. Remplir la pompe d’eau lentement (2-3 litres) par l’orifice de remplissage

(4), jusqu’à ce que l’eau sorte par l’orifice d’aspiration (2).

4. Raccorder le tuyau d’aspiration à la pompe et en assurer l’étanchéité en

appliquant du ruban PTFE sur le filetage.

5. Raccorder le tuyau de refoulement.

6. Brancher la pompe au secteur. La pompe est prête à fonctionner

7. Pendant le processus d’aspiration, s’assurer que rien ne gêne

l’échappement libre de l’air par le tuyau de refoulement.

Consignes à respecter pour votre sécurité

et pour le bon fonctionnement de la pompe

Cet appareil ne convient pas pour la consommation d’eau potable ou

l’alimentation d’appareils en contact avec de la vaisselle.

Débranchez l’appareil avant toute intervention sur la pompe.

Pendant le fonctionnement de la pompe, il ne doit pas y avoir de corps

étranger dans le fluide aspiré.

Assurez-vous que l’air peut circuler librement autour de la pompe, afin

d’assurer son refroidissement, et qu’il n’y a pas de risque de condensation

Ne pas utiliser la pompe sans disjoncteur différentiel (30mA).

Ne pas utiliser l’appareil dans le cas où les dispositifs de sécurité sont

endommagés ou usés. Ne jamais désactiver les dispositifs de sécurité.

La pompe doit être utilisée avec une tension de 220-240V en courant

alternatif comme indiqué sur sa plaque signalétique.

Ne jamais soulever ou transporter l’appareil par le câble électrique.

S’assurer que les connexions électriques sont en dehors de la zone

d’arrosage et à l’abri de l’humidité.

Ne jamais laisser fonctionner la pompe à sec. (Prévoir un dispositif de

protection contre le manque d’eau)

Il est interdit de refouler des liquides inflammables, explosifs, agressifs,

abrasifs (acides, lessives, eau chlorée…), graisses, huiles… et plus

généralement tout autre liquide que de l’eau claire.

La température du liquide transporté ne doit pas excéder 35°C.

IMPORTANT: Pour votre sécurité

, lisez les

avertissements

Les 4 règles d’or de l’entretien

1) Vérifier régulièrement que la crépine au bout du tuyau d’aspiration

n’est pas obstruée, qu’elle est immergée sous au moins 30 cm

d’eau, et qu’elle se trouve à plus de 50 cm du fond de la citerne ou

du puits

2) Vérifier le filtre de la pompe (5) régulièrement, et le nettoyer si

nécessaire, à l’eau claire.

3) Mettre la pompe hors service (comme indiqué ci-dessous) dès que

la température approche de 0° C. Ne jamais laisser exposé au gel.

4) Vérifier la pression d’air du réservoir lors de la mise en service,

puis 1 fois par an. Rajouter de l’air si la pression est inférieure à

1,6 Bar

À chaque mise hors service

> Débrancher la pompe

> Vidanger la pompe (à l’aide du bouchon de vidange)

> Entreposer la pompe à l’abri du gel

À chaque remise en service

>Suivre les étapes du paragraphe « Mise en route »

La pompe ne démarre pas ou s’arrête sans

redémarrer ?

Avez-vous vérifié...

Si la pompe est bien branchée ?

S’il n’y a pas de panne de courant ?

S’il y a toujours du liquide à aspirer ?

Si la crépine du tuyau d’aspiration n’est pas bouchée ?

Si le liquide à aspirer ne dépasse pas 35°C ?

S’il n’y a pas de prise d’air à l’aspiration ?

Si la pompe et le corps sont remplis d’eau ?

Peut-être devriez-vous...

Nettoyer la crépine d’aspiration.

Vous assurer que le niveau d’eau reste suffisant lors du

fonctionnement de la pompe.

La pompe ne refoule pas ?

Avez-vous vérifié...

Si les raccords du côté aspiration sont parfaitement étanches ?

Si le tuyau d’aspiration est immergé sous au moins 30cm d’eau?

Si le tuyau d’aspiration est bien rempli d’eau (signe que le clapet

anti-retour placé à son extrémité fonctionne normalement) ?

Si la crépine du tuyau d’aspiration n’est pas bouchée ?

Si la pompe est remplie de liquide ?

Peut-être devriez-vous...

Vérifier le niveau d’eau.

Vérifier l’étanchéité du tuyau d’aspiration : remplir le tuyau avec

de l’eau, le maintenir hors de l’eau et vous assurer qu’il ne

présente aucune fuite.

Vérifier l’étanchéité du raccord d’aspiration avec la pompe (au

besoin, ajouter du ruban PTFE sur le filetage).

Nettoyer la crépine d’aspiration.

Remplir le corps de la pompe.

Supprimer tous les coudes, les réducteurs… qui réduisent le

passage d’eau et abaissent le pouvoir d’aspiration de la pompe.

Positionner la pompe conformément à ses performances

(hauteurs d’aspiration et de refoulement préconisées).

Le débit / la pression baisse brutalement ?

Avez-vous vérifié...

Si le tuyau et les raccords du côté aspiration sont parfaitement

étanches ?

Si le tuyau d’aspiration est immergé ?

Si la crépine du tuyau d’aspiration n’est pas bouchée ?

Si le filtre de la pompe n’est pas bouché ?

Peut-être devriez-vous...

Vérifier l’étanchéité du tuyau d’aspiration sur toute sa longueur

et son raccordement avec la pompe.

Nettoyer la crépine d’aspiration.

Nettoyer le filtre de la pompe à l’eau claire.

La pompe démarre et s’arrête trop

souvent ? Elle redémarre alors que tous les

robinets sont fermés ?

Avez-vous vérifié...

Si la pression du réservoir est suffisante ?

Si la membrane du réservoir est en bon état ?

S’il n’y a pas de fuite sur les tuyaux (aspiration ou refoulement :

possibilité d’un retour au puits), ou au niveau des appareils

alimentés par la pompe ?

Si le clapet anti-retour est bien étanche ?

Peut-être devriez-vous...

Rajouter de l’air dans le réservoir.

Débloquer le clapet anti-retour du kit d’aspiration.

Refaire les étanchéités des tuyaux

Contacter un spécialiste pour remplacer la membrane du

réservoir.

Symboles

La pompe ne doit pas être jetée avec les ordures ménagères

normales. Elle doit être éliminée dans les filières appropriées.

Conformité aux normes de sécurité applicables sur le marché

communautaire.



Lire le manuel d’instruction avant utilisation

Produit testé par un laboratoire indépendant, attestant qu’il

répond aux standards européens en matière de sécurité des produits.

Niveau sonore maximal mesuré pour ce produit

Caractéristiques techniques

Type: BMX 4/24

Voltage/Fréquence : 220-240V AC/50Hz

Puissance nominale : 1100W

Débit max : 5400 l/h

Pression max : 48 m

Hauteur d’aspiration max : 8 m

Plage de fonctionnement (démarrage et arrêt) 2 - 3,5 Bars

Poids 15 Kg

Niveau sonore maximal (LWA) mesuré 85 dB (A)

Le niveau d’intensité sonore subi par l’opérateur peut dépasser 85dB(A).

Des mesures de protection pour les oreilles sont recommandées.
