Sony RMM-ES701 User manual

1996 by Sony Corporation

取り付けかた

Installation Instructions

Manual d’installation

Installationsanleitung

電気製品は、安全のための注意事項を守らない

と、火災や人身事故になることがあります。

組み立て、設置、ご使用にあたっては、この「取り付けかた」と

設置する機器に付属の取扱説明書の「安全のために」と「警

告」、「注意」をよくお読みください。お読みになったあと

は、いつでも見られるところに必ず保管してください。

3-858-087-01(1)

Rack Mount Kit

警告

RMM-ES701

このラックマウントキットを組み立てて電気製品を設置する際に、安全のための注

意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につなが

ることがあり、危険です。

事故を防ぐために安全のための注意事項を必ずお守りください。

警告表示の意味

取り付けかた(本書)および製品では、次のような表示をしています。表示の内

容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど

人身事故につながることがあります。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり、

周辺の物品に損害を与えたりすることがあります。

注意を促す記号

注意

火災

感電

行為を禁止する記号

禁止

安全のために

警告

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となることがあります。

•設置時に、製品と壁やラック(棚)などの間にはさみ込んだりしない。

•電源コードを加工したり、傷つけたりしない。

•重いものをのせたり、引っ張ったりしない。

•熱器具に近づけたり、加熱したりしない。

•電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、お買い上げ店またはソニーのサービス窓口に交換を

ご依頼ください。

禁止

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

転倒、移動防止の処置をする

機器をラックに取り付け、取りはずしするときは、転倒、移動防止の処置をしないと、

倒れたり、動いたりして、けがの原因となることがあります。

安定した姿勢で注意深く作業してください。

また、ラックの設置状況、強度を充分にお確かめください。

運搬・設置時は慎重に

機器を運搬・設置するときは、確実に底面全体を保持し、安定した姿勢で運搬・設

置してください。運搬・設置中にバランスを崩すと、落下によりけがの原因となるこ

とがあります。また、機器と設置面との間に指をはさまれないようにご注意ください。

注意

お買い上げいただきありがとうございます。

RMM-ES701は、EIA規格の19インチ標準ラックにソニーディスク

ユニットESBK-7045を取り付けるためのラックマウントキットです。

適用できる機器

•重量が40kg以下のもの。

•幅が424mmのもの。

•高さが 2U1) (約88mm) のもの。

適用できるラック

•奥行きが660〜830mm (22インチレール) のもの (A図)

The RMM-ES701 Rack Mount Kit is used to mount

the Sony ESBK-7045 Disk Unit in an EIA standard

19-inch rack.

Mountable equipment

Weight: 40 kg (88 lb 3 oz) or less

Width: 424 mm (16 3/4inches)

Height: 2U1) (approximately 88 mm (3 1/2inches))

Applicable rack

Racks with a depth of 660 to 830 mm (26 to 32 3/4

inches) for 22-inch rails. (See fig.Abelow)

概要/Introduction/Introduction/Einleitung

Le kit de montage en rack RMM-ES701 est prévu pour

le montage d’une unité de disque ESBK-7045 Sony

dans un rack standard EIA de 19 pouces.

Appareils audio/vidéo installables

Poids: 40 kg (88 livres 3 onces) ou moins

Largeur: 424 mm (16 3/4pouces)

Hauteur: 2U1) (approx. 88 mm (3 1/2pouces))

Rack applicable

Racks de 660 à 830 mm (26 à 32 3/4pouces) de

profondeur pour rails de 22 pouces. (Voir Aci-

dessous.)

Das Gestell-Montagebausatz RMM-ES701 dient zum

Einbau von Sony Disk Units ESBK-7045 in ein 19-

Zoll-EIA-Standard-Rack.

Für den Einbau geeignete Geräte

Gewicht: max. 40 kg

Breite: 424 mm

Höhe: 2U1) (ca. 88 mm)

Geeignte Gestelle

Gestelle mit einer Tiefe von 660 bis 830 mm für 22-

Zoll-Schienen. (Siehe Abbildung A.)

1) La hauteur des appareils Sony est comptée en U (unité), 1

unité correspondant à environ 44 mm ( 1 3/4pouce).

1) Die Bauhöhe von Sony Geräten wird in U (Units)

gezählt. 1U entspricht ungefähr 44 mm.

1) U(ユニット) は、ソニーの機器の高さの単位です。1Uは約44mmです。

1) The height of Sony equipment is counted in U (units). 1U

is approximately 44 mm (1 3/4inches).

..............................................................................................................................................................................................................................................................

Aラック/Rack/Rack/Gestell

前

Front

Avant

Vorn

後

Rear

Arrière

Hinten

660 ―830 mm

(26 – 33 3/4inches)

(26 – 33 3/4pouces)

RMM-ES701は以下の部品で構成されています。組み立てを始め

る前に、部品がすべてそろっていることをお確かめください。

The RMM-ES701 Rack Mount Kit consists of the

following components.

Check to make sure you have all the components

before beginning assembly.

Le kit de montage en rack RMM-ES701 comprend les

éléments suivants. Vérifier que l’emballage contient

bien tous ces éléments avant de passer au montage.

Der Gestell-Montagebausatz RMM-ES701 umfaßt die

folgenden Komponenten.

Überprüfen Sie den Bausatz auf Vollständigkeit, bevor

Sie mit der Installation beginnen.

部品構成/Parts List/Liste des différents

éléments/Teileliste

仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。

Design and specifications are subject to change

without notice.

La conception et les spécifications peuvent être

modifiées sans préavis.

Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

ワッシャー×4

Washer ×4

Rondelle ×4

Unterlegscheibe ×4

ネジ (RK5×16) ×4

Screw (RK5 ×16) ×4

Vis (RK5 ×16) ×4

Schraube (RK5 ×16) ×4

ネジ (B4×6) ×6

Screw (B4 ×6) ×6

Vis (B4 ×6) ×6

Schraube (B4 ×6) ×6

ネジ (B4×14) ×4

Screw (B4 ×14) ×4

Vis (B4 ×14) ×4

Schraube (B4 ×14) ×4

ネジ (B5×8) ×8

Screw (B5 ×8) ×8

Vis (B5 ×8) ×8

Schraube (B5 ×8) ×8

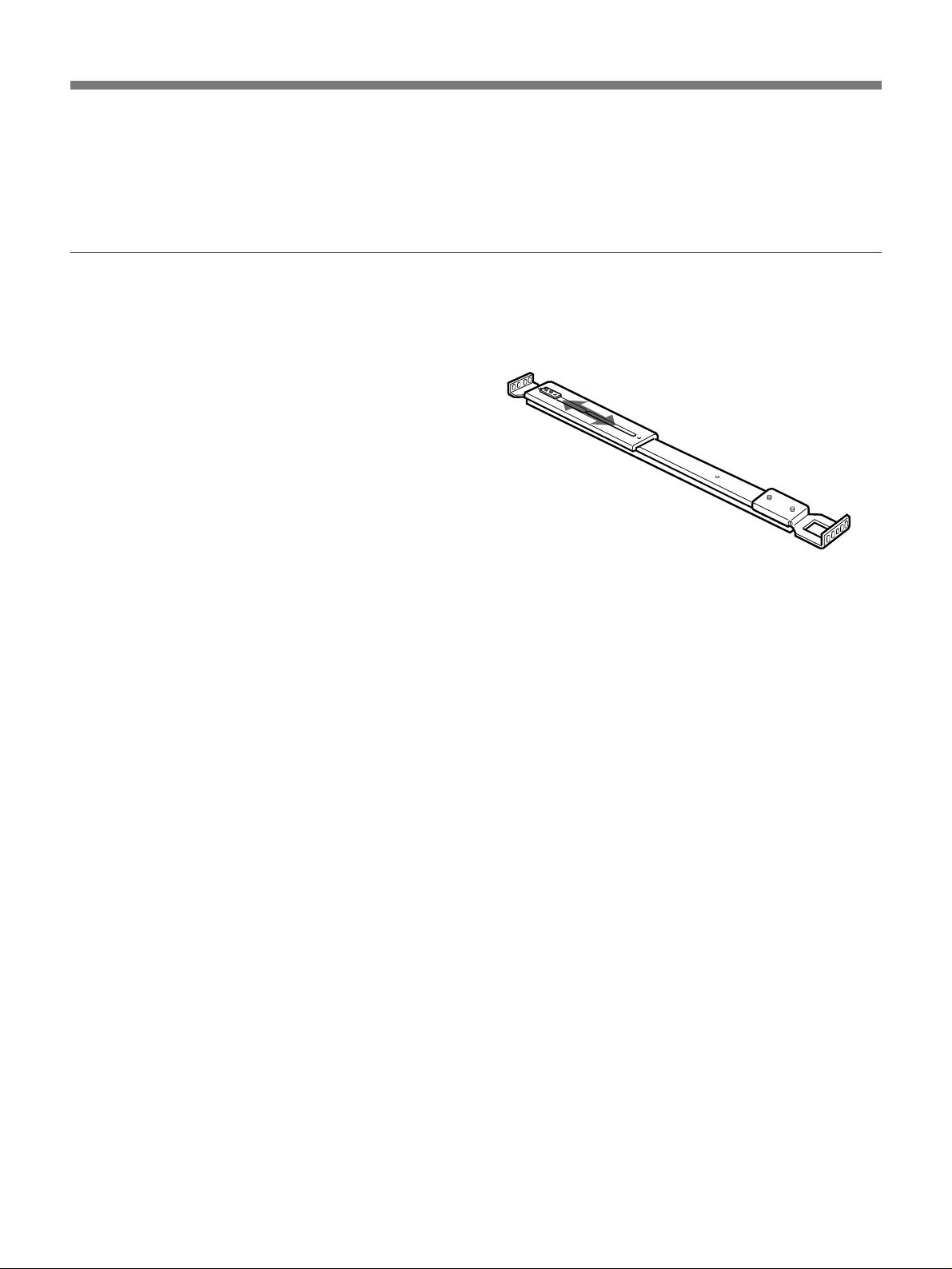

ブラケット付きレール×2

Rail with bracket ×2

Rail avec les supports ×2

Schiene mit Halter ×2

取っ手×2

Handle ×2

Poignée ×2

Griff ×2

Sécurité

Se faire aider pour glisser l’appareil dans le rack. Le

maintenir fermement pour éviter tout risque de

blessure ou d’accident. Prendre garde de ne pas se

coincer les doigts entre la butée et le rail.

Vorsicht

Zur Anbringung werden mindestens zwei Personen

benötigt. Wenn das Gerät beim Einbau ins Gestell

nicht richtig festgehalten wird, kann es zu

Verletzungen oder Unfällen führen. Achten Sie dabei

auf Ihre Finger, damit sie nicht zwischen dem

Anschlag und der Schiene eingeklemmt werden.

取り付けかた/Installation/Installation/

Anbringung

注意

取り付けは必ず2人以上で行ってください。取り付ける機器をレー

ルに差し込むとき、機器をしっかり支えないと、けがや事故の原因

になります。特にストッパーとレールの間に指をはさまれないように

ご注意ください。

Caution

When sliding the equipment to be mounted into the

rack, be sure to ask someone to assist you. Unless it is

supported firmly, an injury or accident could result.

Watch your fingers so that they will not be caught

between the stopper and the rail.

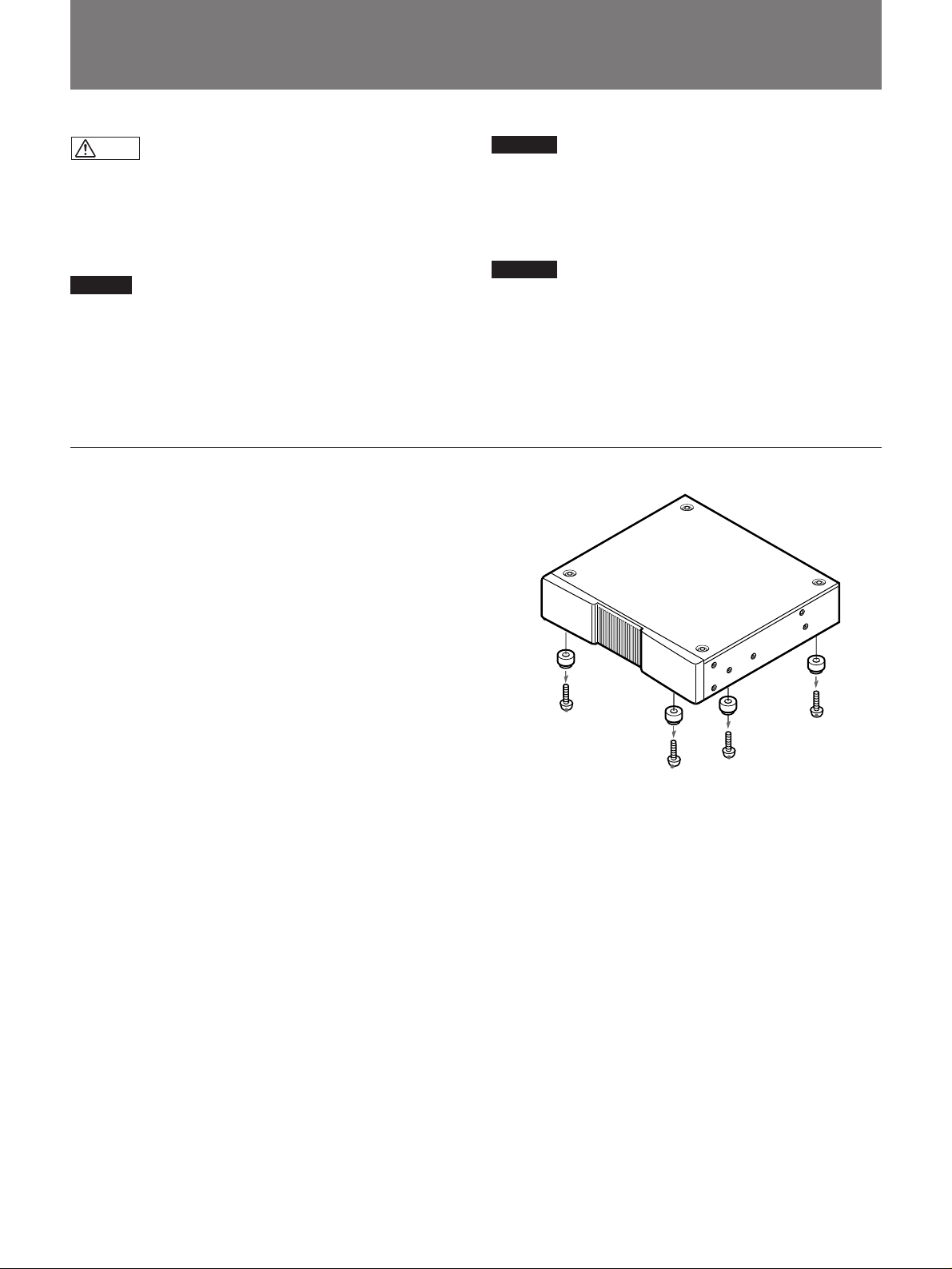

1機器の底面の足を外す。

外した足とネジは、後日使用する場合のために保管しておい

てください。

Remove the feet and the screws from

the bottom of the equipment.

Retain them for possible future use.

Retirer les pieds et les vis à la base de

l’appareil.

Les conserver pour un usage ultérieur éventuel.

Entfernen Sie die Füße und Schrauben

von der Unterseite des Geräts.

Heben Sie sie für späteren Gebrauch auf.

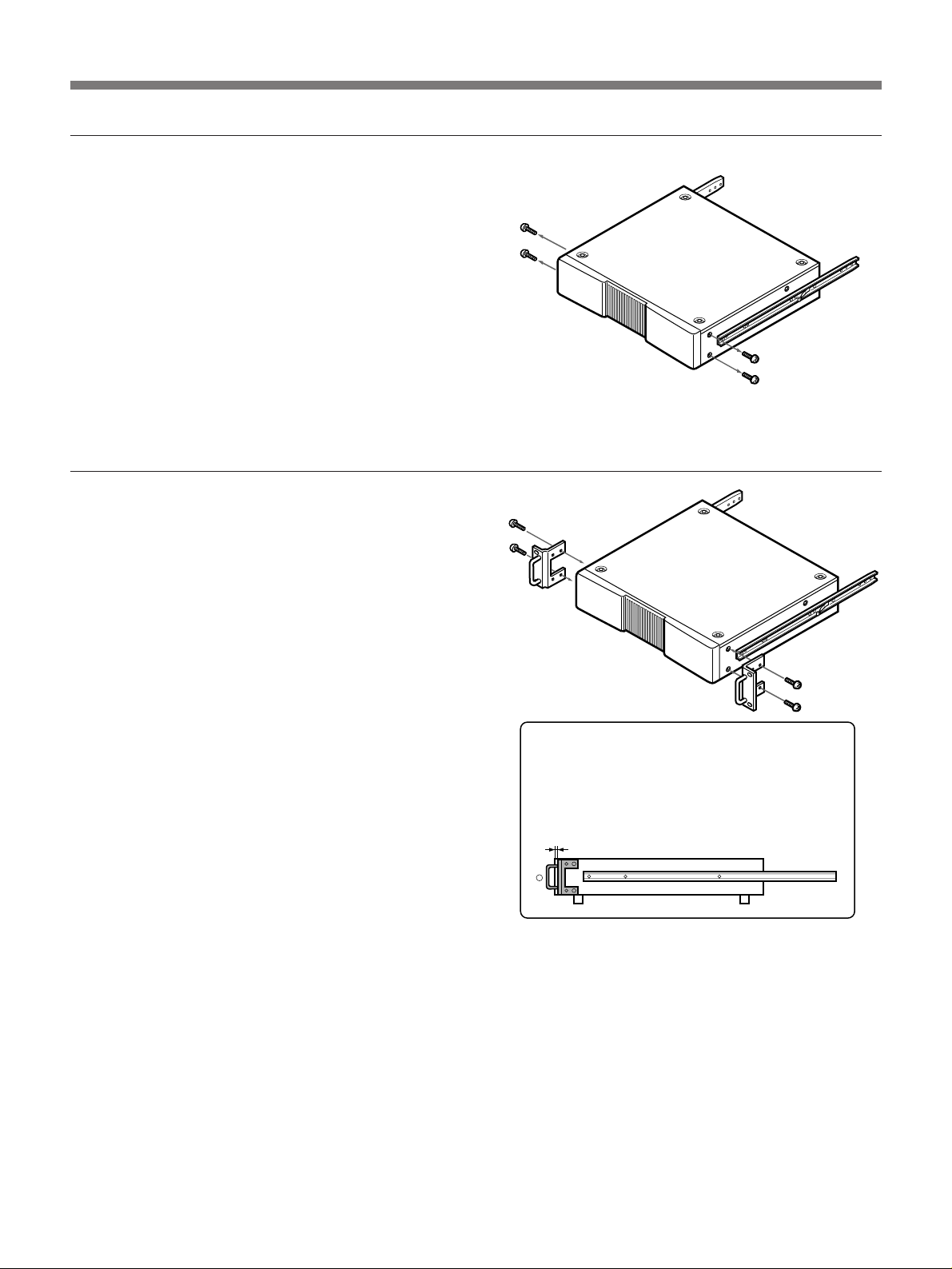

2機器側に内側レールを取り付ける。

Attach the inner rails to the equipment.

Fixer les rails intérieurs à l’appareil.

Anbringung der Innenschienen am Gerät

2-1) ストッパーを押しながら、内側レールを引き抜く。

While pressing the stopper, pull out the inner

rail.

Tout en appuyant sur la butée, retirer le rail

intérieur.

Halten Sie den Anschlag gedrückt und nehmen

Sie die Innenschiene heraus.

2-2) 内側レールを機器にネジ止めする。

Attach the inner rails to the equipment.

Fixer les rails intérieurs à l’appareil.

Bringen Sie die Innenschienen am Gerät an.

ストッパー

Stopper

Butée

Anschlag

内側レール

Inner rail

Rail intérieur

Innenschiene

外側レール

Outer rail

Rail extérieur

Außenschiene

(続く/Continued/à suivre/bitte wenden)

約57mm/About 57 mm (21/4inches)/

Env.57 mm (21/4pouces)/ca. 57 mm

取り付け位置/Attachingposition/Positionde

fixation/Anbringungsposition

(B4 ×6)

2-3) 機器の側面のネジを外す。

外したネジは、後日使用する場合のために保管しておいて

ください。

Remove the screws from both sides of the

equipment.

Retain them for possible future use.

Retirer les vis des deux côtés de l’appareil.

Les conserver pour un usage ultérieur éventuel.

Entfernen Sie die Schrauben von beiden Seiten

des Geräts.

Heben Sie sie für späteren Gebrauch auf.

2-4) 機器に取っ手を取り付ける。

丸穴を先にネジ止めしてください。

Screw the handles to the equipment.

Use one of the pairs of circular and oval screw

holes in each handle.

(Tighten the screw put through the circular hole

first.)

Visser les poignées à l’appareil.

Utiliser une des paires de trous à vis circulaires

ou ovales de chaque poignée.

(Serrer la vis passée dans le trou circulaire en

premier.)

Schrauben Sie die Griffe am Gerät an.

Verwenden Sie ein Paar runder und ovaler

Schraublöcher je Griff.

(Ziehen Sie die Schraube im runden Schraubloch

zuerst fest.)

取り付けかた/Installation/Installation/Anbringung

取り付け位置/Attaching position/Position de

fixation/Anbringungsposition

約2mm/About 2 mm (3/32 inches)/

Env.2 mm (3/32 pouces)/ca.2 mm

(B4 ×14)

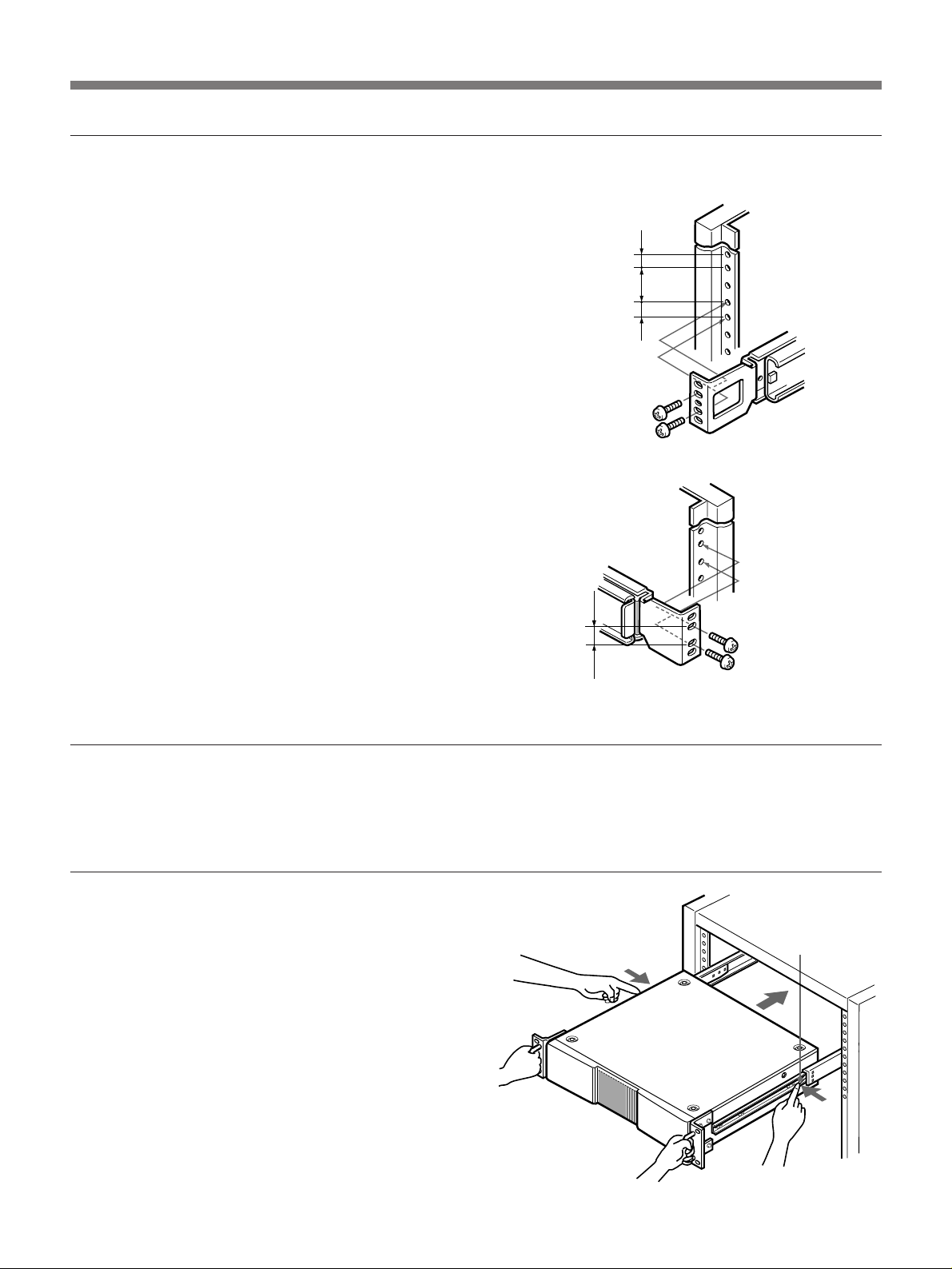

3外側レールをラックに仮止めする。

Attach the outer rails to the rack, tightening the screws lightly.

Fixer les rails extérieurs au rack en serrant temporairement les vis.

Schrauben Sie die Außenschienen provisorisch am Gestell an.

3-1) ラックとブラケットの位置が合わないときは、後部ブラ

ケットの位置を調整する。

レールに止めてあるブラケットの後部のネジをゆるめ、調整し

てください。

Adjust the position of the rear bracket as

necessary.

Loosen the screws fastening the rear bracket to

the rail, and adjust the position of the rear

bracket.

Ajuster la position du support arrière si nécessaire.

Desserrer les vis fixant le support arrière au rail,

et ajuster la position.

Stellen Sie die Position des hinteren Halters

wie erforderlich ein.

Lockern Sie die Sicherungsschrauben des

hinteren Halters der Schiene, und stellen Sie die

Position des hinteren Halters ein.

(続く/Continued/à suivre/bitte wenden)

3-2) 前部ブラケットをラック外側の12.7mm間隔のネジ穴に仮止

めする。

後部ブラケットをラック外側の12.7mm間隔のネジ穴に

仮止めする。

Lightly tighten the screws to attach the front

brackets to the outside of the rack. Insert the

screws through holes spaced 12.7 mm (1/2

inches) apart.

Lightly tighten the screws to attach the rear

brackets to the outside of the rack. Insert the

screws through holes spaced 12.7 mm (1/2

inches) apart.

Visser temporairement les supports avant à

l’extérieur du rack. Insérer les vis dans les

trous espacés de 12,7 mm (1/2pouce).

Visser temporairement les supports arrière à

l’extérieur du rack. Insérer les vis dans les

trous espacés de 12,7 mm (1/2pouce).

Bringen Sie den vorderen Halter mit den

Schrauben in den Löchern in Abständen von

12,7 mm an der Außenseite des Gestells an.

Bringen Sie den hinteren Halter mit den

Schrauben in den Löchern in Abständen von

12,7 mm an der Außenseite des Gestells an.

4機器をラックに組み込む。

Mount the equipment in the rack.

Monter l’appareil dans le rack.

Bauen Sie das Geräts in das Gestell ein.

4-1) 内側レールのストッパーを押しながら、外側レールに差

し込み、最後まで押し込む。

While pressing the stoppers, slide the inner

rails all the way into the outer rails.

Tout en appuyant sur la butée, insérer les rails

intérieurs à fond dans les rails.

Halten Sie die Anschläge gedrückt und

schieben Sie die Innenschienen gänzlich in die

Außenschienen ein.

取り付けかた/Installation/Installation/Anbringung

後部/Rear/Arrière/Hinterseite

前部/Front/Avant/Vorderseite

ストッパー

Stopper

Butée

Anschlag

12.7 mm

31.75 mm

12.7 mm

(B5 ×8)

12.7 mm

(B5 ×8)

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual
