Sony ACY-RK2 User manual
4-657-847-05 (1)
Rack Mounting Kit
© 2001 Sony Corporation
ACY-RK2
取扱説明書 Page 2 ______________________________________ JP
Operating Instructions Page 10 _____________________________ GB
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあり
ます。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになった
あとは、いつでも見られるところに必ず保管してください。
2
目次
はじめに ........................................................................................3
必要な工具 ............................................................ 3
設置上のご注意 ..................................................... 3
同梱品を確認する .......................................................................3
準備をする ....................................................................................4
インナーレールを取り出す ................................... 4
本機の準備をする ................................................. 4
ラックの準備をする ............................................. 6
本機をラックに取り付ける ......................................................8
本機をラックから取り外すには .............................................9
©
2001 Sony Corporation. All rights reserved
商標について
･ Advanced Intelligent Tape は日本およびその他の国におけるソニー株式会社の登録商標または商標です。
･ その他、本書に記載されている製品名は各社の登録商標または商標です。
3
はじめに / 同梱品を確認する
はじめに
本ラックマウントキットを使うと、AIT ライブラリーを
EIA STANDARD の 19 インチラックに取り付けること
ができます。取り付けに関しては、サービス・サポート
窓口までご依頼ください。（有償）
ご注意
本書に記載されているネジ以外のネジを外さないでく
ださい。落下してけがの原因または機器の損傷につな
がる可能性があります。
本機の質量は約 18kg（ドライブ 1 台搭載時）です。
（ドライブ 2 台搭載時は約 19kg）
必ず 2 人以上で作業してください。腰を痛めたり、落
下してけがの原因または機器の損傷につながる可能性
があります。
必ず本機の背面の電源スイッチで電源を切り、ケーブ
ル類をすべて取り外してから、作業を行ってくださ
い。
必要な工具
ラックマウントキットの取り付けには、次の工具が必要
です。
･ プラスドライバー
･ マイナスドライバー
設置上のご注意
本機をラックに取り付ける前に、以下の点に注意してく
ださい。
･ 本機の動作時に、温度 10 ～ 35 ℃、湿度 20 ～ 80％
を保てる場所に設置してください。室内温度 15 ～ 25
℃の範囲を保てる場所に設置することをおすすめしま
す。
･ 本機背面のファン、前面の通気孔付近に、ケーブルやそ
の他の障害物がこないように設置してください。
･ 本機をラックに取り付けたときに、ラックの重量バラン
スが崩れて転倒することを防ぐため、ラックに転倒防止
金具などを取り付けることをおすすめします。
･ ラック内のすべての機器に電源供給回路が適合すること
を確認してください。
･ 使用するコンセントや電源ケーブルが正しくアースされ
ていることを確認してください。
･ ラックマウントキットを設置しているときに、静電気が
放電しないように作業環境を整えてください。作業中
は、静電防止マットやアースされた静電防止リストバン
ドを使用してください。
同梱品を確認する
パッケージを開けたら、以下のものがそろっているかお
確かめください。付属品の中に欠けているものがあると
きは、お買い上げ店にご連絡ください。
レールアセンブリー（2）
ブラケット（4） L 型金具（2）
サイドカバー（2）
ラック取り付けスペーサー レールガイド
（4、スペア 2 個含む） （2 個、左右共通）
ネジブクロ ASSY（A-8013-297-A）
･ 取扱説明書（本書）（1）
種類 個数
L レンチ 1
キャップ B 4
ネジ A（PSW4 × 14、
ワッシャー付き）
6
（スペア 2 個含む）
ネジ B（PSW5 × 12、
ワッシャー付き）
8
（スペア 2 個含む）
ネジ C（B4 × 10） 10
（スペア 2 個含む）
ネジ D（B4 × 5） 10
（スペア 2 個含む）
ナット（N4） 10
（スペア 2 個含む）
止めネジ（六角穴付き
2.6 × 3）
6
（スペア 2 個含む）
ブラケット位置決め
ネジ
4
（スペア 2 個含む）
※ シルバーのパネル以外の機種では、本体に同梱されている
サイドカバーをお使いください。
（4-658-406） JP
4準備をする
準備をする
レールと金具類を本機とラックに取り付けて準備をしま
す。
必ず本機の電源を切り、ケーブル類をすべて取り外して
から、作業を行ってください。
インナーレールを取り出す
レールアセンブリーからインナーレールを取り出します。
1
レールアセンブリーからインナーレールを、止まる
位置まで引き出す。
裏側にロックアームが出てくると止まります。
2
レールアセンブリーを裏返し、ロックアームを押し
てロックを解除しながら、インナーレールを引き抜
く。
3
同様にして、もう 1 本のレールアセンブリーからイン
ナーレールを取り出す。
メモ
インナーレールは本機に、レールアセンブリーは
ラックに取り付けます。
本機の準備をする
L 型金具とインナーレールを本機に取り付けます。
ご注意
･ 体にたまった静電気により部品を破損する場合がありま
す。作業を始める前に、必ず AIT ライブラリー本体の
金属部分（塗装されていない部分）に触れてください。
･ 作業のために指定されている部品以外は内部部品に触ら
ないでください。破損した場合は、有償修理となりま
す。
キャップ B を取り付ける
フロントパネルを外してキャップ A をキャップ B に付け
替えてから、L 型金具を取り付けます。
すでにキャップ B が付いている機種の場合は、以下の作
業は不要ですので、「L 型金具を取り付ける」にお進みく
ださい。
キャップ A が付いている機種
キャップ B が付いている機種
1
フロントパネル両側面のネジをゆるめる。
キャップ A が 5mm 位出るまで、ゆるめてくださ
い。
レールアセンブリーの裏側
ロックアーム
インナーレール
レールアセンブリー
MENUENTERCANCEL
ERROR
キャップ A
（手で回せない）
キャップ B
（手で回せる）
MENUENTERCANCEL
ERROR
キャップ A
5
準備をする
2
両側のネジをゆるめ、矢印の方向に平行に引くと、
フロントパネルが外れます。
3
キャップ A を取り外し、キャップ B に付け替える。
キャップ A を取り外すとき
キャップ A の頭を内側に押し付けながら、L レンチ
を使って取り外します。
キャップ B を取り付けるとき
キャップ B に止めネジを入れ、フロントパネルの軸
の D カット部に合わせて、キャップ B を差し込みま
す。D カット部と止めネジの位置が合っていること
を確認してから、キャップ B の頭を内側に押し付け、
L レンチで締めます。
4
フロントパネルを元に戻す。
L 型金具を取り付ける
1
プラスドライバーを使って、本機側面のネジを取り
外す。
2
ネジ A を使って、図のようにして、両面に L 型金具を
取り付ける。
3
同様にして、もう一方の側面に L 型金具を取り付け
る。
インナーレールを取り付ける
1
ネジ D を使って、インナーレールを取り付ける。
2
同様にして、もう一方の側面にインナーレールを取
り付ける。
STANDBY
MENUENTER CANCEL
ERROR
Lレンチ
キャップ A
止めネジ
キャップ B
Dカット部
軸の平面部を
D カット部と
いいます。
インナーレール
ネジ D
6準備をする
ラックの準備をする
ブラケットとレールアセンブリーをラックに取り付けます。
ブラケットを取り付ける
レールアセンブリーを固定するためのブラケットをラッ
クに取り付けます。
1
ブラケットを取り付ける位置を決める。
各ブラケットを取り付ける位置に、フェルトペンな
どで印を付けておくことをおすすめします。
ご注意
4 個のブラケットの高さを合わせないで本機を取り付
けると、誤動作の原因となりますのでご注意ください。
2
ブラケット位置決めネジ、ネジ B を使って、前側のブ
ラケット 2 個をラックに取り付ける。
1ブラケット位置決めネジを使って、ブラケットの
上から 2 番目のネジ穴を止め、ラックにブラケッ
トを取り付ける。
2ネジ B を使って、ブラケットの下から 2 番目のネジ
穴を止め、ブラケットを固定する。
ブラケットのネジ穴が、ラックの角穴の中央にく
るように合わせてから固定してください。
ご注意
ブラケット位置決めネジを使うのは、前側のブラ
ケットの上側のネジだけです。
3
ネジ B、ラック取り付けスペーサーを使って、後ろ側
のブラケット 2 個をラックに取り付ける。
ラックの上側のネジ穴にスペーサを取り付け、ネジ
B がラックのネジ穴の横幅の中心にくるようにブラ
ケットを取り付けてください。
ブラケットの向きと高さをまちがえないように気を
つけてください。
ご注意
スペーサーを使用するのは、後ろ側のブラケットの
上側のネジだけです。（スペーサーは、後ろ側のブラ
ケットにのみ取り付けます。）
レールアセンブリーをブラケットに取り付
ける
1
レールアセンブリーをブラケットにのせて、ラック
の奥まで差し込み（1）、レールアセンブリーからス
ライドレールを手前に引き出す（2）。
メモ
スライドレールがラックのフレームに接触して、ス
ムーズに引き出せないときは、「スライドレールが
ラックのフレームに接触する場合」（7 ページ）を参
照し、レールガイドを取り付けてください。
ブラケット
ネジ B
ブラケット位置
決めネジ
2U
ブラケット
ブラケット位置決めネジ
中心位置に
合わせる
ブラケットのネジ穴が横幅の中心に
来ていることを確認する
ネジ止め
位置
ネジ B
ラック取り付け
スペーサー
ネジ B
(1)
(2)
レールアセンブリー
ブラケット
スライドレール
7
準備をする
2
ブラケットのネジ穴とレールアセンブリーのネジ穴
を合わせ、ネジ C を使ってレールアセンブリーの後
ろ側を止める。
ブラケットの S 部ネジ穴を使うと、ナットが不要に
なりますので、作業がしやすくなります。S 部ネジ
穴が使えない場合は、ナットを使って固定してくだ
さい。
ラックの奥の柱にレールアセンブリーを当てておく
と、位置が決めやすくなります。レールの長さが足
りないときは、ブラケットの長穴を使ってネジを止
めてください。
3
スライドレールを手前に最後まで引き出し、ネジ C と
ナットを使って、レールアセンブリーの手前側を止
める。
両方のブラケットで長穴を使うときは、ラックと
レールアセンブリーの前後の位置をきちんと合わせ
てから、ネジを止めてください。
4
同様にして、もう一方の側面にレールアセンブリー
を左右対称の位置に取り付ける。
スライドレールがラックのフレームに接触
する場合
お使いのラックによっては、ブラケットとスライドレー
ルの隙間が少なく、スライドレールがラックのフレーム
に接触して、スムーズに引き出せないことがあります。
その場合は、同梱のレールガイドを前側のブラケットに
取り付けることで、引っかかりを防ぐことができます。
1
前側のブラケットにレールガイドを取り付ける。
レールガイドをブラケットのガイドにきちんと寄せ
て、ネジ D（B4 × 5）で固定します。
レールガイドは左右共通です。左右をまちがえない
ように気をつけてください。
2
同様にして、もう一方の前側のブラケットにレール
ガイドを取り付ける。
3
ブラケットとレールアセンブリーを取り付ける。
スライドレールがスムーズに引き出せるようになり
ます。
合わないときは
長穴を使う
ネジ C
S 部ネジ穴
レールアセンブリに当てる
S部ネジ穴
レールアセンブリー
ブラケット
スライドレール
ブラケット
スライド
レール
ラックのフレーム
接触してしまう
ラックのフレーム
ブラケットのガイドに
きちんと寄せる
ネジ D（B4 × 5）
小さい穴の位置
･ 右側は下
･ 左側は上

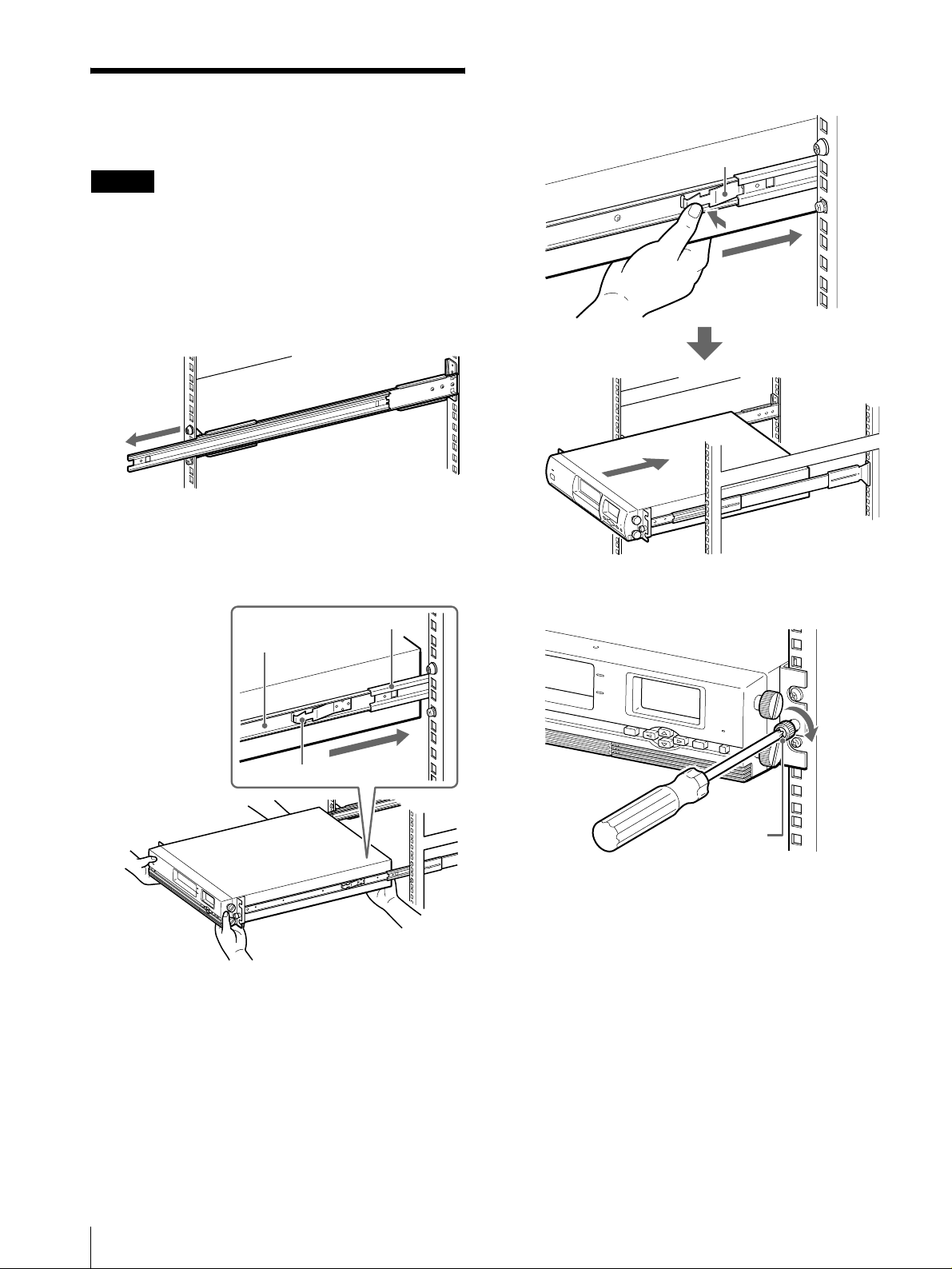

8本機をラックに取り付ける
本機をラックに取り付ける
本機をラックに入れて、ブラケットを固定します。
ご注意
本機の質量は約 18kg（ドライブ１台搭載時）あります。
（ドライブ 2 台搭載時は約 19kg）
必ず 2 人以上で作業してください。腰を痛めたり、落下
してけがの原因または機器の損傷につながる可能性があ
ります。
1
レールアセンブリーからスライドレールを引き出す。
2
2 人以上で本機を持ち上げ、インナーレールをレール
アセンブリーにのせ、ロックアームの位置までスラ
イドさせる。
ロックアームの位置で止まります。
3
ロックアームを押してロックを解除してから、本機
をラックの奥までスライドさせる。
4
前面の L 型金具のファスナーを回し、本機が動かない
ように固定する。
5
同様にして、もう一方も固定する。
6
本機がきちんとラックに入っていることを確認する。
レールアセンブリー
インナーレール
ロックアーム
ロックアーム
ファスナー
9
本機をラックから取り外すには
7
前面の両側にサイドカバーを取り付ける。
サイドカバーの溝 A をキャップ B にはめ込み、矢印
の方向に止まるまで押し付けて取り付けます。
本機をラックに取り付けたら、本機の取扱説明書
（PDF）を参照し、電源ケーブルや SCSI ケーブルを
接続し、必要な設定を行います。
本機をラックから取り外
すには
ご注意
本機の質量は約 18kg（ドライブ１台搭載時）あります。
（ドライブ 2 台搭載時は約 19kg）
必ず 2 人以上で作業してください。腰を痛めたり、落下
してけがの原因または機器の損傷につながる可能性があ
ります。
1
本機の電源を切る。
フロントパネルのスタンバイスイッチをオフにして
から、背面の電源スイッチで電源を切ってください。
2
ケーブル類をすべて取り外す。
3
両側のサイドカバーを取り外す。
4
両側の L 型金具のファスナーをゆるめる。
5
本機をラックから引き出す。
6
必要に応じて、ラックからレールアセンブリーとブ
ラケットを取り外す。
7
必要に応じて、本機からインナーレールと L 型金具を
取り外す。
サイドカバー
サイド
カバー
溝A
キャップ B
サイドカバー
サイド
カバー
10
Table of Contents
Introduction ......................................................... 11
Required Tools ................................................. 11
Cautions Concerning Installation ..................... 11
Checking the Package Contents ......................... 11
Preparation .......................................................... 12
Pull Out the Inner Rails .................................... 12
Preparing the Library ....................................... 12
Preparing the Rack ........................................... 14
Mounting the AIT Library in the Rack ............ 16
Removing the Library from the Rack ............... 17
© 2001 Sony Corporation. All rights reserved.
Trademarks
• Advanced Intelligent Tape is a trademark of Sony Corporation in this country, other countries, or both.
• Other product names are trademarks or registered trademarks of their respective owners in this country, other
countries, or both.
