Sony VPL-ES3 Installation instructions manual

2-672-631-12 (1)

Data Projector

VPL-ES3

VPL-EX3

2关于快速参考手册

关于快速参考手册

本快速参考手册介绍本机的连接方法和

基本操作方法，并提供有关操作的注意

事项和维护用信息。

有关操作的详细信息，请参阅另行提供

的使用说明书。

关于商标

•Windows 是 Microsoft Corporation 在

美国和 / 或其他国家的注册商标。

•Macintosh 是 Apple Computer, Inc. 在

美国和 / 或其他国家的注册商标。

•Adobe 和 Acrobat Reader 是 Adobe

Systems Incorporated 在美国和 / 或

其他国家的注册商标。

使用须知

请勿堵塞通风孔（排气 / 进气）。如果通风孔堵塞，可能会造成内部蓄热并引起火灾

或导致本机受损。

请在以下图示中查看通风孔的位置。

关于通风孔的注意事项

1通风孔（排气）

2指示灯

3遥控检测器

4通风孔（进气）

4投影

投影

当连接投影机时，务必确认：

•进行连接前关闭所有设备的电源。

•使用各连接用的正确的电缆。

•牢固插入电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。

也请参阅要连接的设备的使用说明书。

要进行立体声音频连接时，使用 VPL-ES3 时将立体声音频连接电缆连接到 AUDIO 连接

器，使用 VPL-EX3 时将立体声音频连接电缆连接到 AUDIO INPUT A/B 连接器。

连接投影机

VIDEO AUDIO AUDIO

INPUT A/B INPUT A

INPUT

视频输入

HD D-sub 15 芯电缆（附件）

立体声音频连接电缆（非附件）

使用无阻抗电缆。

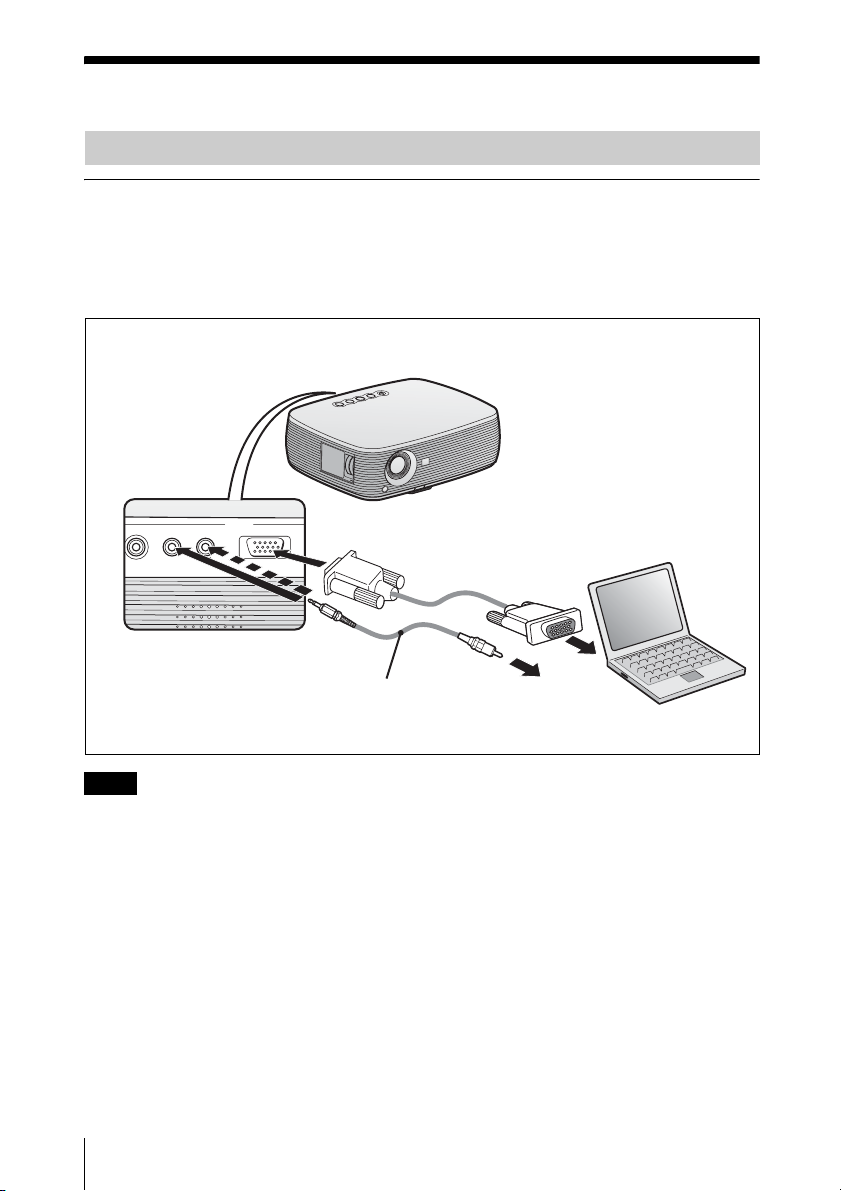

连接电脑

注

投影

对于视频信号连接，可以采用以下三种连接方式：

aS 视频 ( 微型 DIN 4 芯 )*电缆 ( 非附件 )

b复合视频 ( 唱机插头 )*电缆 ( 非附件 )

c分量 (D-sub 15 芯 y3 ×唱机插头 )*电缆 ( 非附件 )

如果在 VPL-EX3 上采用连接方式 3，请将立体声音频连接电缆连接到 AUDIO INPUT A/

B 连接器。

如果采用连接方式 3，您可能需要在操作设定菜单中用 “输入 A 信号选择”选择输

入信号。有关详细信息，请参阅另行提供的使用说明书。

S VIDEO VIDEO AUDIO AUDIO

INPUT A/B INPUT A

INPUT

立体声音频连接电缆（非附件）

使用无阻抗电缆。

连接 VCR/DVD 播放机

注

6投影

连接设备之前，请将交流电源线插入墙上的电源插座。

1按I/1（接通 / 待机）键。

2接通与投影机连接的电脑的电源。

3按 INPUT 键选择输入信号源。

d当连接电脑时，请将其设定为仅向外接显示器输出视频信号。

投影

FxF7

Power

或

输入 A

视频信号输入

S 视频信号输入

连接电脑

输入 B

（仅限于 VPL-EX3）

投影

1调整图像位置。

2调整图像尺寸。

3根据需要调整聚焦。

本投影机装备有用来选择图像模式的图像设定菜单和用来选择适当的图像纵横比的

输入设定菜单。有关详细信息，请参阅另行提供的使用说明书。

调整投影机

8投影

1按I/1（接通 / 待机）键。

2当出现信息时，再次按 I/1（接通 / 待机）键。

3在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后，从墙上电源插座拔下交流电

源线。

当冷却扇还在运转时请勿拔下交流电源线；否则冷却扇会在设备内部温度仍十分高的情况

下停止运转，这可能会导致投影机故障。运输或存放投影机时，请将调节器收回到投影机

中。

关闭电源

注

更换投影灯

作为光源使用的投影灯是消耗品。因

此，在下述情况下请更换新的投影灯。

•投影灯烧坏或变暗时

•“请更换灯泡。”信息出現在屏幕上

•LAMP/COVER 指示灯点亮

投影灯的寿命根据使用条件不同而不

同。

请将 LMP-C162 投影灯作为更换投影灯使

用。

使用 LMP-C162 以外的任何其它投影灯均

可能造成投影机损坏。

用?/1键关闭投影机电源后，投影灯的温

度仍然很高。如果触摸投影灯，手指可能

会被烫伤。更换投影灯时，请至少等候 1

个小时让投影灯冷却。

•如果投影灯损坏，请向 Sony

Corporation 专业技术人员咨询。

•握住把手将投影灯拉出。如果触摸投影

灯，可能会被烫伤或受伤。

•拆下投影灯时，令投影灯处于水平状态，

然后将其径直拉出。请勿倾斜投影灯。

如果在倾斜状态下拉出投影灯，万一投

影灯损坏，碎片可能散落并导致人身伤

害。

1关闭投影机电源并从交流电源插座

拔下交流电源线。

在使用投影机后更换投影灯时，请至少

等候 1 个小时让投影灯冷却。

2将保护纸（布）垫在投影机下面。

将投影机翻转以便能看到底面。

翻转投影机之后，务必使其平稳。

3用十字螺丝刀拧松螺丝，打开投影

灯盖。

为了安全起见，请勿拧松其它任何螺

丝。

4用十字螺丝刀拧松投影灯上的两个

螺丝（1）。折起把手（2），然

后握住把手将投影灯拉出（3）。

警告

注

把手

10 更换投影灯

5将新的投影灯完全插入，使其固定

到位（1）。拧紧两个螺丝

（2）。折下把手，使其返回原位

（3）。

•小心不要触摸投影灯的玻璃表面。

•如果投影灯没有完全固定好，将无法

接通电源。

6关上投影灯盖，拧紧螺丝。

务必关严投影灯盖使其恢复原状。否

则，无法接通投影机的电源。

7将投影机翻转过来。

8连接电源线。

环绕 ?/1键的 ON/STANDBY 指示灯点

亮呈红色。

9以下列顺序按遥控器上的下列键，

按每个键的时间不要超过 5 秒钟：

RESET, b,B, ENTER。

请勿将手放进投影灯更换插槽，也不要让

任何液体或其它物品落入插槽内，以免触

电或发生火灾。

注

警告
