Soehnle CWC 7746 User manual
CWC 7746
Bedienungsanleitung
Getting Started and
Operating Instructions
Mise en service et
mode d’emploi
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 1
Ihr Soehnle-Servicepartner
Your Soehnle-Partner
Votre partenaire du service après-vente Soehnle
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 2
Inbetriebnahme
Erläuterung der Typenschilder
Technische Information
Funktion der Bedientasten
Bedienen
Anzeigensymbole
Wiegen mit Tara
Gewichte summieren
Entnahme-Wiegen
Kommissionieren und Komponenten verwiegen
Zählen, Stückzahl summieren
Stückzahl-Entnahme
Drucken
Störungen - Ursachen und Beseitigung
Akku-/ Batteriebetrieb
Produktunterstützung
1
1
1
2
2
3
3
4
5
6
7
8
8
9
10
10
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 3
Getting started
Specification of the nameplates
Technical information
Function of the keys
Using the scale
Display symbols
Weighing with tare
Totalling weights
Weighing using the removal method
Components weighing
Counting
Removal method
Printing
Malfunctions: Causes and how to eliminate them
Accu- / battery operation
Product support
11
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 4
Mise en marche
Spécification de la fiche signalétique
Informations techniques
Fonctions du clavier
Manipulation
Symboles d’affichage
Pesage avec tare
Totalisation des poids
Pesage des prélèvements
Préparation des commandes et Formulation
Comptage
Prélèvement de marchandises au détail
Impression
Dérangement, causes et remèdes
Fonctionnement sur accu/pile
Notice importante pour nos clients français
Carnet métrologique
Assistance du produit
21
21
21
22
22
23
23
24
25
26
27
28
28
29
30
30
31
32
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 5
Inbetriebnahme
Erläuterung des Typenschildes
1
Waage am Einsatzort aufstellen.
Mit Hilfe von Libelle und Stellfüßen für
einen waagrechten Stand sorgen.
Kg/lb-Umschaltung
Zuerst Taste drücken und halten,
dann zusätzlich Taste drücken.
Wägebereich (Wägebereich bei
Mehrbereichswaagen)
Höchstlast des Wägebereichs
Mindestlast
Eichwert (Ziffernschritt)
Seriennummer (Waagentyp, Endziffer
des Fabrikationsjahrs, Zählnummer)
EG-Konformitätszeichen mit
Jahr der Anbringung, gleichzeitig
Beginn der Eichgültigkeit (z.B. CE97)
Genauigkeitsklasse, Nr. der EG-
Zulassung (z.B. D97-09-002)
Amtl. Nr. (z.B. 0103) der
„Benannten Stelle“ (diese Stelle hat
die Ersteichung durchgeführt)
Zeichen für EG-Eichung
Max
Min
e=
SNR
98
Technische Information
• Bedienung über Folientastatur mit Druckpunkt.
• Netzbetrieb mit Steckernetzteil 230 V/50-60 Hz/ca. 12 VA
(Akku-/Batteriebetrieb, siehe Beschreibung auf Seite 10).
• Arbeitstemperatur -10 º ..... +40 ºC
• Lagertemperatur -40 º ..... +70 ºC
• Nullstellbereich -1% .....+3 %
• Vorlast möglich (Bitte fragen Sie Ihren Händler).
• Alle Daten sind spannungsausfallsicher gespeichert.
• Serielle Schnittstelle RS 232 (V24).
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 6

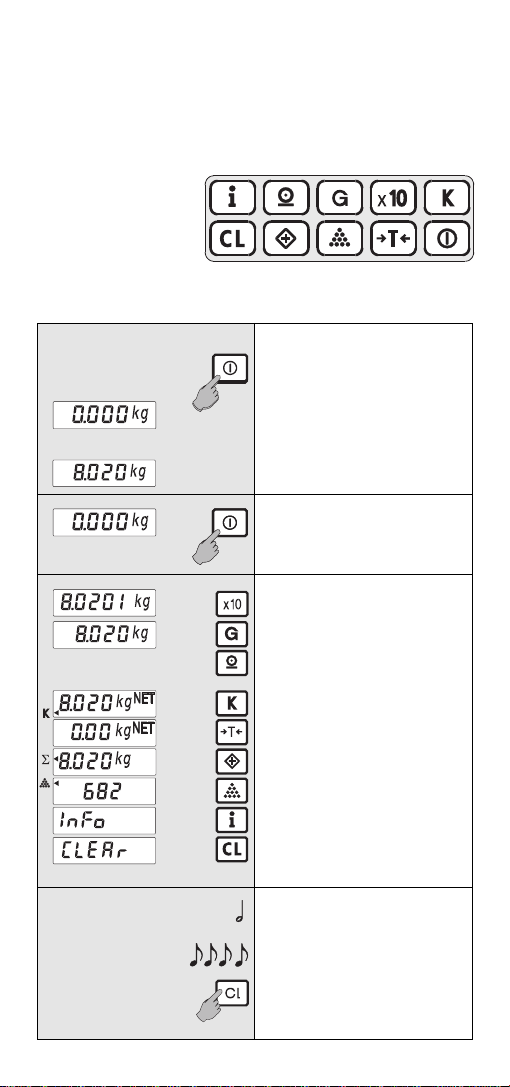

Ein - Aus
Einschalten (nur bei unbelasteter Waage).
Nach Ablauf der Prüfroutine geht
Anzeige auf Null.
Die Waage ist wiegebereit.
Wiegegut auflegen. In der Anzeige
erscheint das Bruttogewicht
Nullstellen
Wenn die Anzeige bei unbelasteter
Waage nicht Null anzeigt.
Nullstellbereich siehe „Technische Info“.
Höhere Auflösung (Taste gedrückt halten)
Bruttogewicht
Datenübertragung (Drucker / EDV)
Kommissionieren
Tarieren
Summieren
In Zählmodus schalten
Aufrufen von gespeicherten Werten
Befehlskette abbrechen, Speicher löschen
Durch Betätigen der entsprechenden
Funktionstasten wird Befehl ausgeführt.
Ein Signalton bestätigt die Ausführung
verschiedener Funktionen.
Fehlbedienungen und Fehlermeldungen
werden durch 5 aufeinanderfolgende
Signaltöne angezeigt. Bitte prüfen Sie die
Richtigkeit Ihrer Bedienung - gegebenen-
falls unterbrechen Sie die Befehlskette
durch Drücken der „CL“-Taste.
Funktion der Bedientasten
Bedienen
2
Die konsequent logische Bedienungsweise eröffnet Ihnen die universelle
Leistungsfähigkeit Ihrer Waage. Für die meisten Funktionen genügt ein
Tastendruck - wenige Funktionen nutzen Sie mit nur wenigen, immer
wiederkehrenden Tastenfolgen.
Die Tastatur im Überblick
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 7
Anzeigensymbole
3
Nullmeldung
Stillstandsanzeige
Aktiver Bereich (siehe Typenschild)
Nettowägung
Zählmodus
Summenspeicher
im Batteriebetrieb - Batterie ersetzen bzw.
Akku laden.
Komponentenverwiegung
Leeren Behälter tarieren.
Waage ist bereit zum Nettowiegen.
Anzeigen des Taragewichts
Funktionstaste gedrückt halten.
Löschen des Taragewichts
In der Anzeige erscheint das
Bruttogewicht.
Wiegen mit Tara
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 8
Gewichte summieren
4
Gegebenenfalls Behälter tarieren.
Wiegegut auflegen.
Gewichtswert in Summenspeicher
übernehmen.
Wiegegut abnehmen.
Gegebenenfalls Tara löschen.
Gegebenenfalls neu tarieren.
Nächstes Wiegegut auflegen.
Gewichtswert in Summenspeicher
übernehmen, usw.
Anzeigen der Summenspeicher.
Netto, Brutto, Tara.
Solange Taste + gedrückt, zyklische
Anzeige von Netto-, Brutto-, Tarasumme.
Löschen der Summenspeicher.
Netto, Brutto, Tara.
Solange Taste + gedrückt, zyklische
Anzeige von Netto-, Brutto-, Tarasumme.
Bei Druckeranschluß ist die
Funktionstaste „+“und die
Tastenkombination „CL/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Information, siehe unter
„Drucken“.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 9
Entnahme - Wiegen * siehe auch K-Verwiegung
5
Leeren Behälter auf Waage stellen und
tarieren.
Wägegut in Behälter füllen.
Wenn die Ermittlung des
Restgewichts wichtig ist:
Gewichtswert in Summenspeicher
übernehmen.
Funktionstaste „T“ drücken.
Bei Entnahme einer Teilmenge wird dies
mit Minuszeichen in der Hauptanzeige
angezeigt.
Ermitteln der Restmenge
Wenn Sie das Gesamtgewicht in den
Summenspeicher genommen haben,
können Sie jetzt die Restmenge
ermitteln:
Übernehmen Sie zuerst die
Entnahmemenge - durch Drücken der
Funktionstaste „+“ -
in den Summenspeicher.
Dann die Anzeige des Summenspeichers
aufrufen.
Nach Drücken der Funktionstaste „T“,
geht die Hauptanzeige wieder auf „0“.
Sie können jetzt weiter entnehmen.
Löschen des Summenspeichers
Nach Entlasten der Waage Tarawert
löschen.
Bei Druckeranschluß ist die
Funktionstaste „+“ und die
Tastenkombination „Cl/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Information siehe unter
„Drucken“.
Beim Entnahme - Wiegen
sind TARA - SUMME und
BRUTTO - SUMME nicht korrekt.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 10
