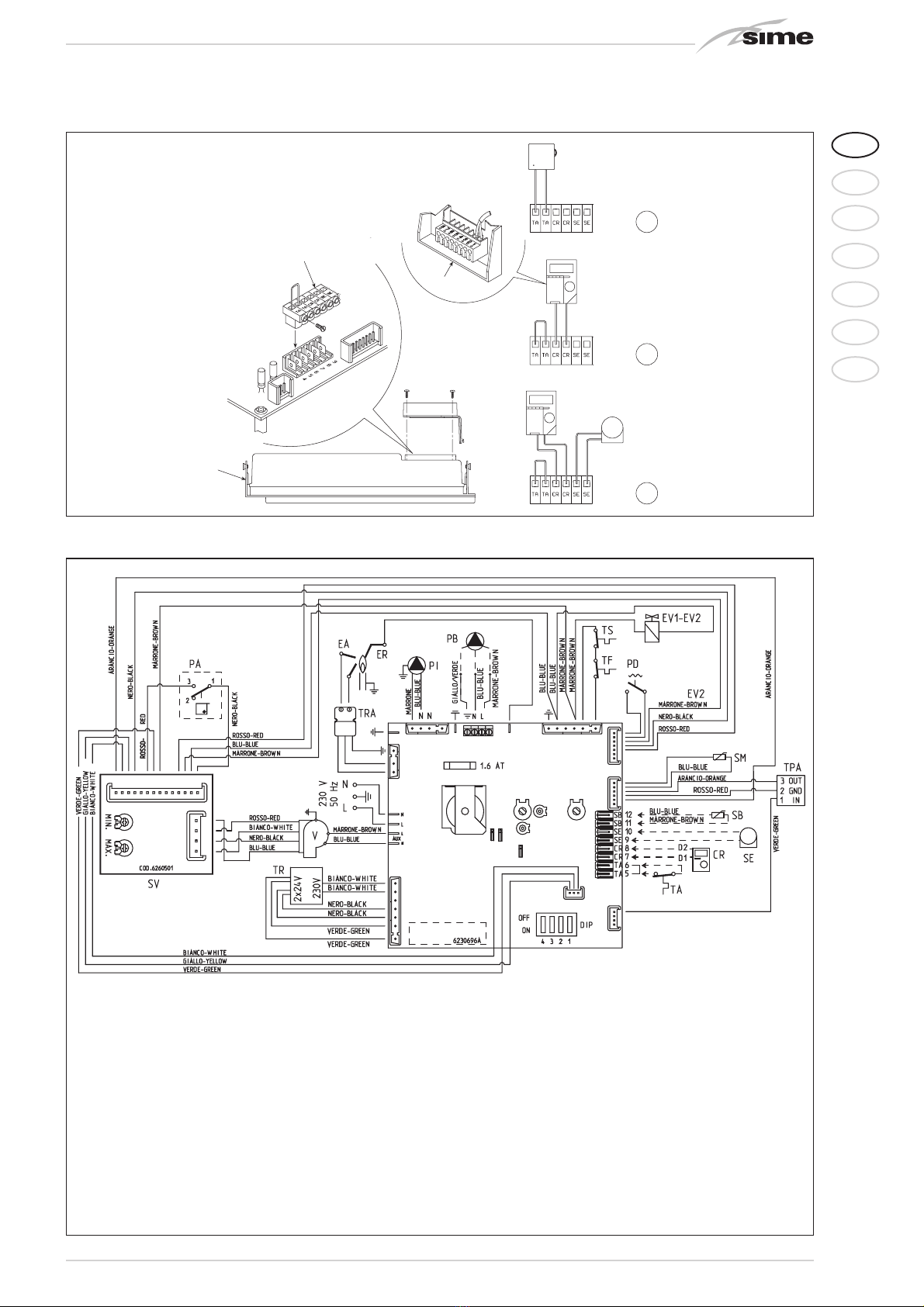

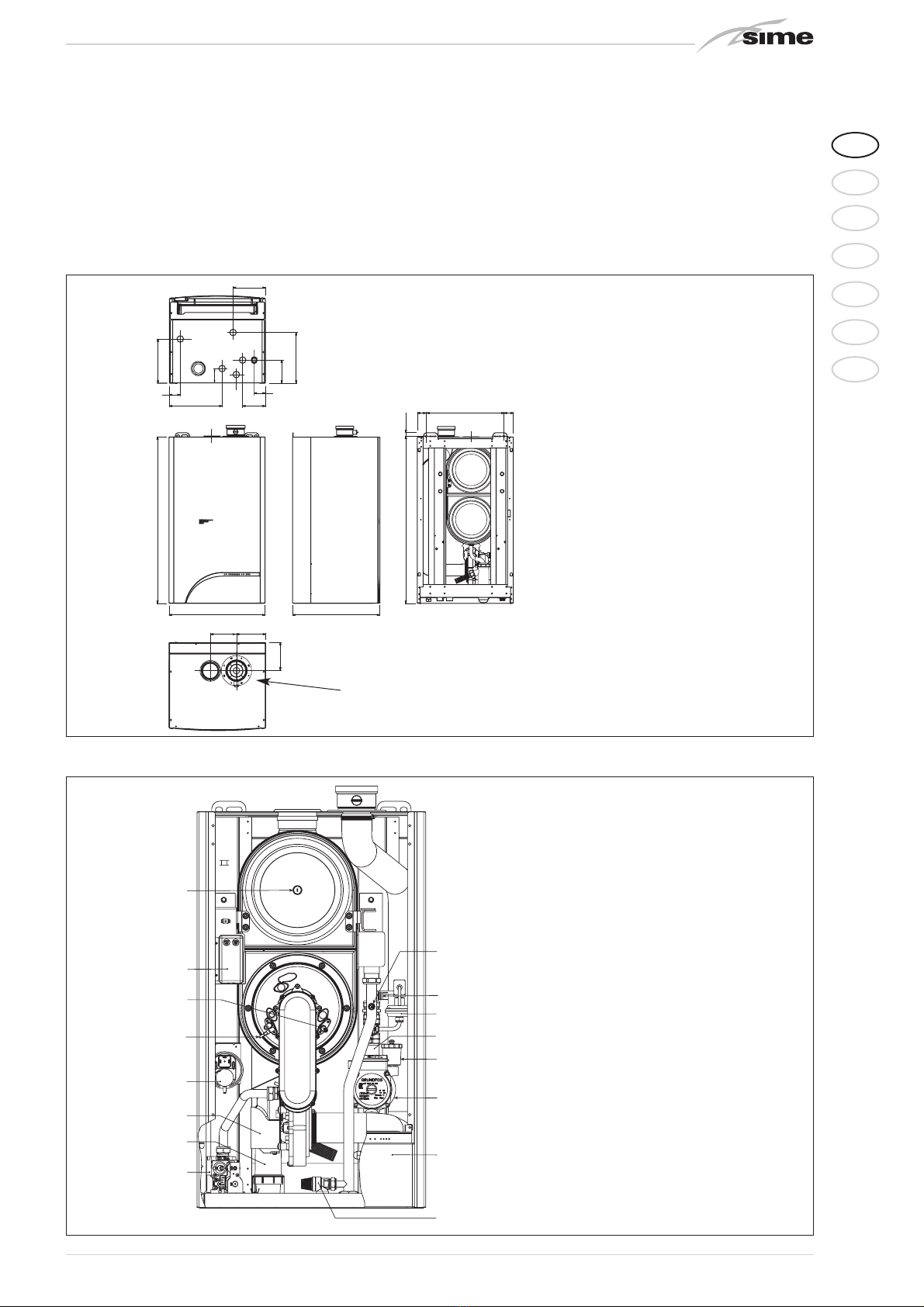

2.3 ALLACCIAMENTO IMPIANTO
Per preservare l’impianto termico da danno-
se corrosioni, incrostazioni o depositi, è della
massima importanza, prima dell’installazione
dell’apparecchio, procedere al lavaggio del-
l’impianto in conformità alla norma UNI-CTI
8065, utilizzando prodotti appropriati come,
ad esempio, il Sentinel X300 o X400.
Istruzioni complete sono fornite con i prodot-
ti ma, per ulteriori chiarimenti, è possibile
contattare direttamente la GE Betz srl.
Dopo il lavaggio dell’impianto, per proteggerlo
contro corrosioni e depositi, si raccomanda
l’impiego di inibitori tipo Sentinel X100.
E’ importante verificare la concentrazione
dell’inibitore dopo ogni modifica all’impianto e
ad ogni verifica manutentiva secondo quanto
prescritto dai produttori (appositi test sono
disponibili presso i rivenditori).
Lo scarico della valvola di sicurezza deve
essere collegato ad un imbuto di raccolta per
convogliare l’eventuale spurgo in caso di
intervento.
ATTENZIONE: La mancanza del lavaggio del-
l’impianto termico e dell’addizione di un
adeguato inibitore invalidano la garanzia
dell’apparecchio.
L'allacciamento gas deve essere realizzato
in conformità alle norme UNI 7129 e UNI
7131. Nel dimensionamento delle tubazioni
gas, da contatore a modulo, si dovrà tene-
re conto sia delle portate in volumi (consu-
mi) in m3/h che della densità del gas preso
in esame. Le sezioni delle tubazioni costi-
tuenti l’impianto devono essere tali da
garantire una fornitura di gas sufficiente a
coprire la massima richiesta, limitando la
perdita di pressione tra contatore e qual-
siasi apparecchio di utilizzazione non mag-
giore di:
–
1,0 mbar per i gas della seconda famiglia
(gas naturale)
–
2,0 mbar per i gas della terza famiglia
(butano o propano).
All’interno del mantello è applicata una tar-
ghetta adesiva sulla quale sono riportati i
dati tecnici di identificazione e il tipo di gas
per il quale la caldaia è predisposta.
2.3.1 Allacciamento scarico condensa
Per raccogliere la condensa è necessario
collegare il gocciolatoio sifonato allo scari-
co civile con un tubo avente una pendenza
minima di 5 mm per metro.
Solo le tubazioni in plastica dei normali
scarichi civili sono idonee per convogliare
la condensa verso lo scarico fognario del-
l’abitazione.
2.3.2 Filtro sulla tubazione gas
La valvola gas monta di serie un filtro all’in-
gresso che non è comunque in grado di trat-
tenere tutte le impurità contenute nel gas e
nelle tubazioni di rete.
Per evitare il cattivo funzionamento della val-
vola, o in certi casi addirittura l’esclusione
della sicurezza di cui la stessa è dotata, si
consiglia di montare sulla tubazione gas un
adeguato filtro.
2.5 RIEMPIMENTO IMPIANTO
La pressione di caricamento, ad impianto
freddo, deve essere di 1 bar.
Il riempimento va eseguito lentamente, per
dare modo alle bolle d'aria di uscire attra-
verso gli opportuni sfoghi.
2.6 SCARICO DEI FUMI
A corredo della caldaia viene fornita una
guarnizione in gomma ø 80 da installare
nel condotto di scarico (11 figg. 4-4/a-
4/b).
2.6.1 Tipo B (fig. 4)
Se l’aspirazione non è collegata la caldaia
rimane un apparecchio di tipo B.
In ubicazioni dove la caldaia deve essere
protetta dall’acqua sostituire il terminale
aspirazione inserito nella flangia con il ter-
minale cod. 8089510.
Per la realizzazione di questa configurazio-
ne di scarico fare riferimento alla fig. 4. Il
condotto di scarico può essere collegato a
canne fumarie esistenti.
Quando la caldaia lavora a bassa tempera-
tura è possibile utilizzare le normali canne
fumarie alle seguenti condizioni:
– La canna fumaria non deve essere utiliz-
zata da altre caldaie.
– L’interno della canna fumaria deve esse-
re protetta dal contatto diretto con le
condensa della caldaia. I prodotti della
ATTENZIONE:
Nelle operazioni di innesto degli accessori si consiglia di lubrificare la
parte interna delle guarnizioni con prodotti a base di sostanze silico-
niche, evitando l’utilizzo di oli e grassi in generale.
LEGENDA
1 Curva in polipropilene a 90° MF (6 pz.) cod. 8077450
2 a Prolunga in polipropilene L. 1000 (6 pz.) cod. 8077351
2 b Prolunga in polipropilene L. 500 (6 pz.) cod. 8077350
3 Tegola con snodo cod. 8091300
4 Terminale uscita tetto L. 1381 cod. 8091204
5 Prolunga in polipropilene L. 250
con presa prelievo cod. 6296513
6 Curva in polipropilene a 45° MF (6 pz.) cod. 8077451
7 Terminale di scarico cod. 8089501
8 Kit ghiere interna-esterna cod. 8091500
11 Guarnizione in gomma ø 80 (fornita a corredo)
Tipo B
Fig. 4
TABELLA PERDITE DI CARICO ACCESSORI ø 80
Perdita di carico
(mm H2O)
Curva in polipropilene a 90° MF 1,30
Curva in polipropilene a 45° MF 0,70
Prolunga in polipropilene L.1000 0,60
Prolunga in polipropilene L.500 0,30
Terminale uscita tetto L. 1381 1,20
Terminale di scarico 1,30
Prolunga in polipropilene L. 250 con presa 0,15
