SIVACON S8

Typgeprüfter Energieverteiler S8 —Inbetriebnahme- und Testeinheit für SIVACON S8 Einschübe

Type-Tested S8 Power Distribution Boards —Commissioning- and Test Module for SIVACON S8 Withdrawable Units

Betriebsanleitung / Operating Instructions Bestell-Nr. / Order No.: 8PQ9801-1AA16

Deutsch

English

Vor der Installation, dem Betrieb oder der Wartung des Geräts

muss die Anleitung gelesen und verstanden werden.

Read and understand these instructions before installing,

operating or maintaining the equipment

GEFAHR

DANGER

Gefährliche Spannung.

Lebensgefahr oder schwere Verletzungsgefahr.

Das Berühren der spannungsführenden Teile führt zum

Tode oder hat schwere Körperverletzungen zur Folge. Die

Anlage darf nur von qualifiziertem Personal betrieben wer-

den, das mit der Anleitung vertraut ist und insbesondere die

Warnhinweise beachtet.

Hazardous voltage.

Will cause death or serious injury.

Touching the live parts leads to death or results in severe

personal injury. The system can only be operated by quali-

fied personnel who know the system and, in particular, who

observe the warnings.

VORSICHT

CAUTION

Eine sichere Gerätefunktion ist nur mit Komponenten von dem Origi-

nalhersteller gewährleistet!

Reliable functioning of the equipment is only ensured with components

from original manufacturer!

Inhalt

Seite

Content

Page

1.1

1.2

1.3

1.4

2.1

2.2

2.3

2.4

Funktionsweise und Aufbau der Inbetriebnahme- und Testein-

heit für Normaleinschübe

Funktionsweise

Ausführungen und Größen

Montage

Inbetriebnahme

Funktionsweise und Aufbau der Inbetriebnahme- und Testein-

heit für Kleineinschübe

Funktionsweise

Ausführungen und Größen

Montage

Inbetriebnahme

Weitere Festlegungen

1.1

1.2

1.3

1.4

2.1

2.2

2.3

2.4

Functionality and design of the commissioning and test unit for

standard withdrawable units

Functionality

Versions and sizes

Mounting

Commissioning

Functionality and design of the commissioning and test unit for

miniature withdrawable units

Functionality

Versions and sizes

Mounting

Commissioning

Further definitions

2 8PQ9801-1AA16

Gefahr

Hochspannung!

Das Berühren der spannungsführenden Teile führt

zum Tode oder hat schwere Körperverletzungen

zur Folge. Die Anlage darf nur von qualifiziertem

Personal betrieben werden, das mit der Anleitung

vertraut ist und insbesondere die Warnhinweise

beachtet.

Danger

High Voltage!

Touching the live parts leads to death or results in

severe personal injury. The system can only be

operated by qualified personnel who know the

system and, in particular, who observe the warn-

ings.

Warnung

Die Schaltanlage darf nur vom Fachpersonal

bedient werden, das mit ihr vertraut ist und alle

betrieblichen Anordnungen und Sicherheitsvor-

schriften kennt.

Warning

The system can only be operated by skilled per-

sonnel who know the system and know all the

operating instructions and safety directives.

Warnung

Beim Betrieb elektrischer Schaltgeräte und Schalt-

anlagen stehen zwangsläufig bestimmte Teile

dieser Anlagen unter gefährlicher elektrischer

Spannung und es können sich mechanische Teile,

auch ferngesteuert, schnell bewegen.

Bei Nichtbeachtung der Sicherheitsbestimmungen

und Warnhinweise können schwere Körperverlet-

zungen und Sachschäden auftreten.

Bevor am feststehenden Teil der Niederspan-

nungs-Schaltanlage gearbeitet wird, die Anlage

freischalten (auch Hilfsspannung), gegen Wieder-

einschalten sichern, die Spannungsfreiheit fest-

stellen, erden und kurzschließen.

Warning

During operation of electrical equipment and

switchgear, certain parts are live and dangerous

voltages therefore present. Mechanical parts can

move very fast, even if remote-controlled.

Non-observance of the safety instructions and

warnings can result in severe personal injury or

property damage.

Before working on the fixed part of the low-voltage

switchgear, isolate the switchgear (including

auxiliary voltage), ensure it does not switch on

again, verify that it is free of voltage, and earth and

short-circuit it.

8PQ9801-1AA16 3

1 Funktionsweise und Aufbau der Inbetriebnahme- und Test-

einheit für Normaleinschübe

1 Functionality and design of the commissioning and test unit

for standard withdrawable units

1.1 Funktionsweise

1.1 Functionality

Die Inbetriebnahme- und Testeinheit soll den Betrieb der Steuerung

von Normaleinschüben mit oder ohne Buskomponenten außerhalb

der Anlage für Inbetriebnahme- und Einstellarbeiten ermöglichen.

Dazu werden die Steuersignale mittels eines in das betreffende Fach

zu setzenden Adapters kontaktiert und auf Buchsen in der Instru-

mententafel verdrahtet.

Der zu Inbetriebnahmearbeiten oder Tests vorgesehene Normalein-

schub wird vor der Anlage platziert (Tisch, Laborwagen o.ä.).

Adapter und Einschub werden mittels Kabel verbunden.

Der Hauptstromkreis wird nicht kontaktiert.

The commissioning and test unit shall allow the operation of the

controlling of the standard withdrawable unit with and without bus

components outside of the switchboard for commissioning and

configuration operations.

For this purpose the control signals are contacted via an adapter set

into the appropriate compartment and wired on socket connectors on

the instrument panel.

The standard withdrawable unit designated for the commissioning or

tests will be placed in front of the switchboard (table, trolley or simi-

lar).

The adapter and the withdrawable unit are connected with a cable.

The main circuit will not be contacted.

1.2 Ausführungen und Größen

1.2 Versions and sizes

Es sind die Inbetriebnahme- und Testeinheiten ohne oder mit Profi-

busankopplung bzw. Profinet bestellbar.

Abhängig von der Einschubgröße sind diese für Normaleinschübe mit

100 mm Modulhöhe oder ab 150 mm Modulhöhe auszuwählen.

Commissioning and testing units without or with Profibus or Profinet

interfaces can be ordered.

These units are to be selected for standard withdrawable units with

100 mm module height or from 150 mm module height depending on

the withdrawable unit size.

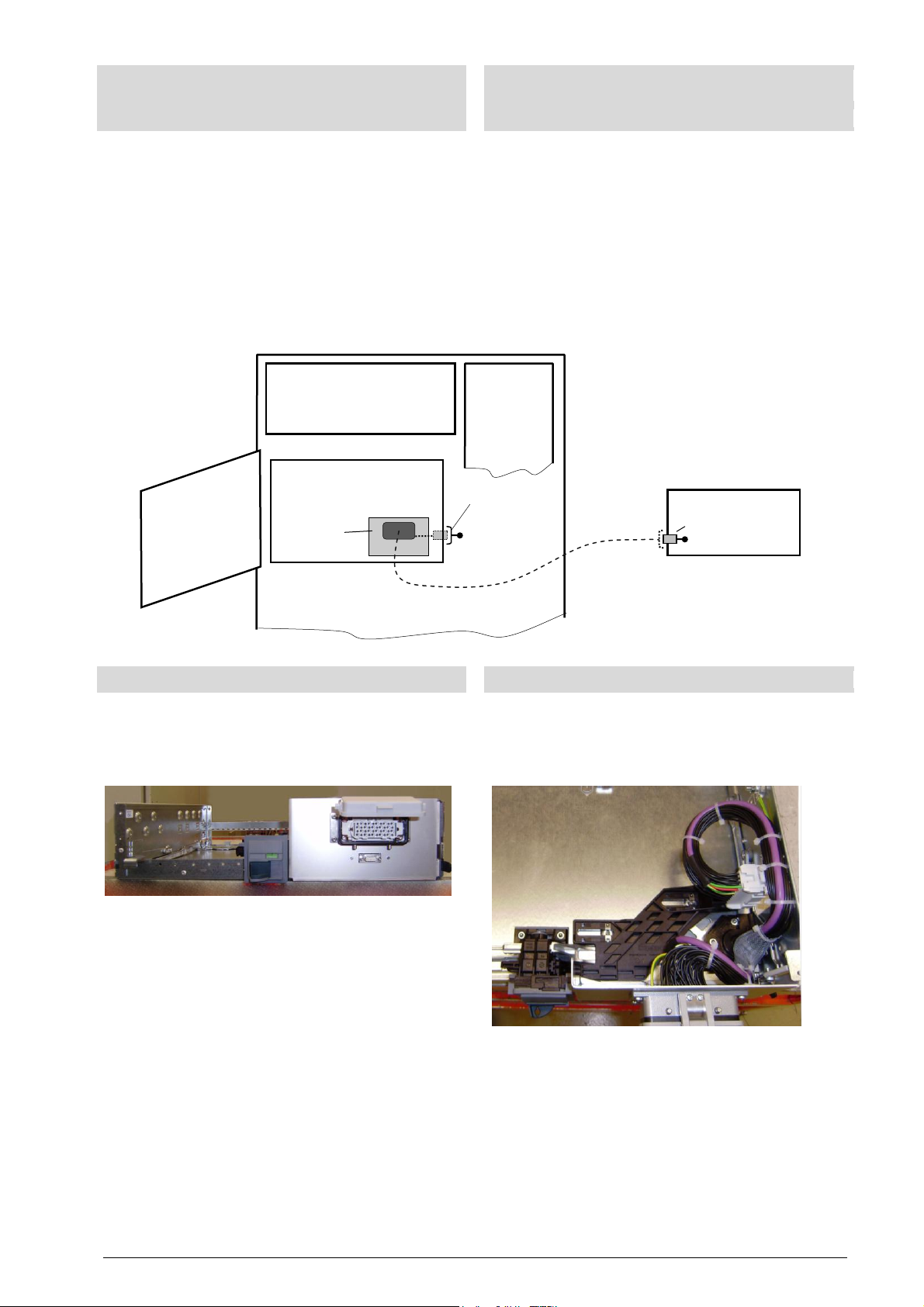

Adapter NE, Frontansicht, mit Steckverbinder für Steuerung und

Profibus

Adapter NE, front view, with plug-in connector for controlling and

Profibus

Adapter NE, Detailansicht von oben

Adapter NE, detail view from above

Normaleinschub/normal

size withdrawable unit

Kabel/cable

Adapter/Adapter set

Steuerstecker-

Buchse/

Control Voltage

Socket

Instrumenten-

tafel/

Instrument-

panel

Steuerstecker/

Control Voltage

plug

4 8PQ9801-1AA16

1.3 Montage

1.3 Mounting

Der Adapter ist in das betreffende Einschubfach einzusetzen. Da-

nach ist die Fachtür zu schließen und die Verbindung mit dem zu

prüfenden Einschub unter Verwendung des mitgelieferten Steuerka-

bels herzustellen. Dazu ist am Einschub der Steuerstecker in die

Testposition zu bringen.

Insert the adapter into the appropriate withdrawable unit compart-

ment.

After that close the compartment door and make the contact to the

withdrawable unit to be checked with the supplied control cable.

For this purpose set the control plug at the withdrawable unit into

the test position.

Kontaktierung des Kabels am Einschub

Contacting of the cable at the withdrawable unit

1.4 Inbetriebnahme

1.3 Commissioning

Durch Herstellen der Testposition an dem in der Anlage befindlichen

Adapter wird der zu prüfende Einschub nun mit den Steuersignalen

der Anlage verbunden und entsprechende Messungen und Prüf-

schaltungen können vorgenommen werden.

Due to the setup of the test position at the adapter placed in the

switchboard the withdrawable unit to be checked is now connected

with control signals of the switchboard. The appropriate measure-

ments and test circuits can be executed.

2 Funktionsweise und Aufbau der Inbetriebnahme- und Test-

einheit für Kleineinschübe

2 Functionality and design of the commissioning and test unit

for Miniature withdrawable units

2.1 Funktionsweise

2.1 Functionality

Die Inbetriebnahme- und Testeinheit soll den Betrieb der Steuerung

von Kleineinschüben mit oder ohne Buskomponenten außerhalb der

Anlage für Inbetriebnahme- und Einstellarbeiten ermöglichen.

Dazu werden die Steuersignale mittels eines in das betreffende Fach

zu setzenden Adapters kontaktiert und auf Buchsen auf die Instru-

mententafel verdrahtet.

Der zu Inbetriebnahmearbeiten vorgesehene Kleineinschub wird vor

der Anlage platziert (Tisch, Laborwagen o.ä.). Zur Kontaktierung des

Steuerstromkreises ist eine Fachnachbildung erforderlich, in die der

Einschub einzusetzen ist.

Fachnachbildung und Adapter im Fach werden mittels Kabel verbun-

den.

Der Hauptstromkreis wird nicht kontaktiert.

The commissioning and test unit shall allow the operation of the

controlling of the standard withdrawable unit with and without bus

components outside of the switchboard for commissioning and

configuration operations.

For this purpose the control signals are contacted via an adapter set

into the appropriate compartment and wired on socket connectors

on the instrument panel.

The miniature withdrawable unit designated for the commissioning

will be placed in front of the switchboard (table, trolley or similar).

For the contacting of the control circuit a compartment replication is

necessary, in which the withdrawable unit is to be placed.

The compartment replication and adapter set are connected with a

cable.

The main circuit will not be contacted.

8PQ9801-1AA16 5

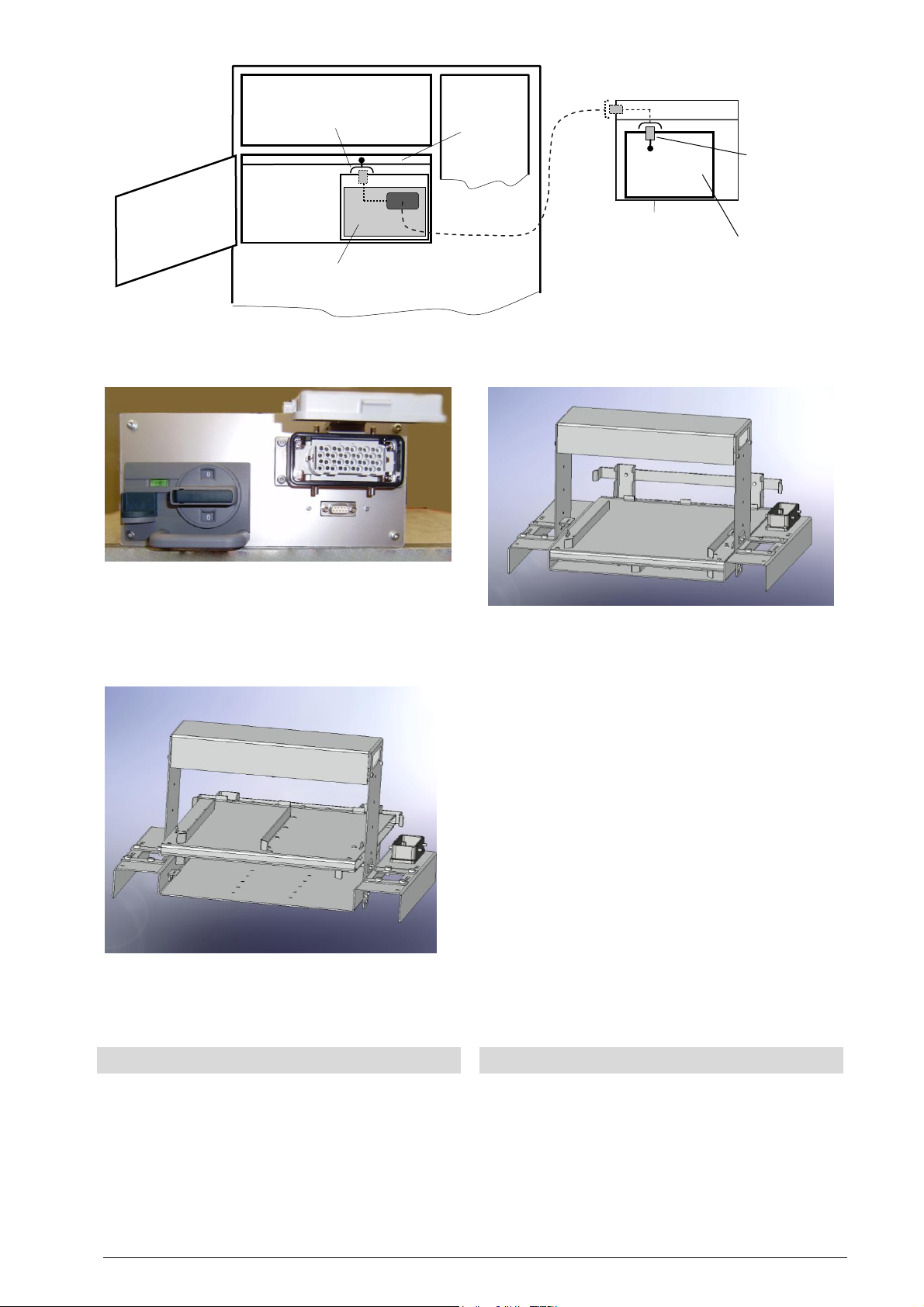

Adapter Kleineinschub 1/2M, Frontansicht, mit Steckverbinder für

Steuerung und Profibus

Adapter miniature withdrawable unit 1/2M, front view, with plug-in

connector for controlling and Profibus

Prüfaufnahme Kleineinschub, eingestellt auf Einschubgröße 1/2M,

Modulhöhe 200 mm

Test fixture miniature withdrawable unit adjusted to withdrawable

unit size 1/2M 200 mm module height

Prüfaufnahme Kleineinschub, eingestellt auf Einschubgröße 1/4M,

Modulhöhe 150 mm

Test fixture miniature withdrawable unit adjusted to withdrawable unit

size 1/4M 150 mm module height

2.2 Ausführungen und Größen

2.2 Versions and sizes

Es sind Inbetriebnahme- und Testeinheiten ohne oder mit Profibus-

ankopplung bzw. Profinet/Ethernet bestellbar.

Abhängig von der Einschubgröße sind die in das Feld zu setzenden

Adapter für KE mit 150 mm oder 200 mm Modulhöhe in der Breite

1/4M oder 1/2M auszuwählen.

Die Fachnachbildung zur Aufnahme der zu prüfenden Einschübe ist

universell für alle Kleineinschubgrößen verstellbar.

Commissioning and testing units without or with Profibus or

Profinet/Ethernet interfaces can be ordered.

The adapters to be installed into the cubicle for miniature

withdrawable units are to be selected with 150 mm or 200 mm

module height with a width of 1/4M or 1/2M depending on the

withdrawable unit size.

The compartment replication for the fixture of the withdrawable units

to be tested is adjustable universally for all miniature withdrawable

unit sizes.

Fachnachbildung/

compartment replication

Adapter/

Adapter Set

Kleineinschub/

Miniature with-

drawable unit

Adapter-

Platte/

Adapter plate

Steuerstecker/

Control

Voltage plug

Steuerstecker-

Buchse/

Control Voltage

Socket

Instrumententafel/

Instrument-panel

Kabel/

cable

6 8PQ9801-1AA16

2.3 Montage

2.3 Mounting

Der Adapter ist in das betreffende Einschubfach einzusetzen. Da-

nach ist die Fachtür zu schließen und die Verbindung zur Fachnach-

bildung mit dem mitgelieferten Steuerkabel herzustellen. Die Fach-

nachbildung ist für die einzusetzende Einschubgröße einzustellen.

Dazu ist das Bodenteil in die erforderliche Höhenposition einzulegen

und zur Umstellung von 1/4M auf 1/2M ggf. zu drehen. Der zu prü-

fende Einschub ist in die passend eingestellte Fachnachbildung

einzusetzen und in Testposition zu bringen.

Insert the adapter into the appropriate withdrawable unit compartment.

After that close the compartment door and make the contact to the

compartment replication with the supplied control cable.

The compartment replication is to adjust for the applied withdrawable

unit size. For this purpose install the bottom part into the required

height position and if necessary, turn it for the adjustment from 1/4M

to 1/2M.

Insert the withdrawable unit to be tested into the correct adjusted

compartment replication and bring it into the test position.

2.4 Inbetriebnahme

2.4 Commissioning

Durch Herstellen der Testposition an dem in der Anlage befindlichen

Adapter wird der zu prüfende Einschub nun mit den Steuersignalen

der Anlage verbunden und entsprechende Messungen und Prüf-

schaltungen können vorgenommen werden.

Due to the setup of the test position at the adapter placed in the

switchboard the withdrawable unit to be checked is now connected

with control signals of the switchboard. The appropriate measure-

ments and test circuits can be executed.

3. Weitere Festlegungen

3. Further definitions

Für alle auszuführenden Arbeiten ist die Betriebsanleitung für Ein-

schubtechnik zu beachten

Observe the operating instruction for withdrawable-unit design for all

operations to be executed.

Warnung

Da es nicht möglich ist, alle Sonderausstattungen

in den Betriebsanleitungen der verschiedenen

Feldtypen zu behandeln, muss sich das Bedien-

personal anhand von Schaltplänen usw. mit der

speziellen Ausführung vertraut machen, ggf. beim

Hersteller nachfragen:

Beim Betrieb elektrischer Schaltgeräte und

Schaltanlagen stehen zwangsläufig bestimmte

Teile dieser Anlagen unter gefährlicher elektri-

scher Spannung und es können sich mechanische

Teile, auch ferngesteuert, schnell bewegen.

Bei Nichtbeachtung der Sicherheitsbestimmungen

und Warnhinweise können schwere Körper-

verletzungen und Sachschäden auftreten.

Bevor am feststehenden Teil der Niederspan-

nungs-Schaltanlage gearbeitet wird, die Anlage

freischalten (auch Hilfsspannung), gegen Wie-

dereinschalten sichern, die Spannungsfreiheit

feststellen, erden und kurzschließen. Alle Vor-

schriften und betrieblichen Sicherheitsanforde-

rungen beachten!

Warnung

Um Verletzungen zu vermeiden wird empfohlen

bei der Montage Handschuhe zu tragen.

Warning

As it is not possible to cover all special designs in the

operating instructions of the different field types,

operating personnel must familiarize themselves with

the version concerned with the aid of circuit diagrams

etc. and consult the manufacturer if necessary.

During operation of electrical equipment and switch-

gear, certain parts are live and dangerous voltages

therefore present. Mechanical parts can move very

fast, even if remote-controlled.

Non-observance of the safety instructions and warn-

ings can result in severe personal injury or property

damage.

Before working on the fixed part of the low-voltage

switchgear, isolate the switchgear (including auxiliary

voltage), ensure it does not switch on again, verify

that it is free of voltage, and earth and short-circuit it.

Comply with all regulations and relevant safety rules!

Warning

To avoid injury, it is recommended to use gloves

when mounting.

Technical Support: Internet: www.siemens.com/lowvoltage/technical-support

Technische Änderungen vorbehalten. Zum später Gebrauch aufbewahren. Bestell-Nr. / Order No.: 8PQ9801-1AA16

Subject to change without prior notice. Store for use at a later date. Siemens AG 2011

Warnung

Das Betätigen der Einschübe darf nur bei geschlos-

sener Fachtür erfolgen

Warning

Operating the withdrawable units is only permitted

when the compartment door is closed

Achtung

Wird das Betätigungswerkzeug nicht hineingedrückt,

ist keine Drehung möglich bzw. bei Gewaltanwendung

kann die Funktion beeinträchtigt werden.

Notice

If the actuating tool is not pressed in, no turning is

possible or the function can be impaired by using

force.

Warnung

Das Heben von schweren Einschüben > 20 kg kann

zu Körperschäden führen. Unsicheres Hantieren mit

schweren Lasten führt leicht zur Sachbeschädigung.

Warning

The lifting of heavy withdrawable units > 20 kg can

lead to physical injuries. Unsafe handling with heavy

weights can easily lead to damage to property.

Other manuals for Sivacon S8

Other Siemens Industrial Electrical manuals

Siemens

Siemens 6EP1961-2BA00 User manual

Siemens

Siemens BD01 Series User manual

Siemens

Siemens 3WN6 User manual

Siemens

Siemens 7XR61 Series Manual

Siemens

Siemens SINAMICS S120 User manual

Siemens

Siemens MICROMASTER 440 Operating and maintenance instructions

Siemens

Siemens SIVACON 8PS LD User manual

Siemens

Siemens 5WG1 262-1EB01 Service manual

Siemens

Siemens SIVACON 8PS BD2 Series User manual

Siemens

Siemens SIRIUS 3RA143-8XC21 Series User manual

Siemens

Siemens MO320 3VA9137-0HA 0 Series User manual

Siemens

Siemens P1 400A User manual

Siemens

Siemens 3VA921-0JC22 Series User manual

Siemens

Siemens SIMATIC ET 200SP User manual

Siemens

Siemens COMBIMASTER User manual

Siemens

Siemens 6300A User manual

Siemens

Siemens SINAMICS S120 User manual

Siemens

Siemens 3VT Series User manual

Siemens

Siemens 3RK1901-1MX00 User manual

Siemens

Siemens 3VA9157-0PK11 User manual

Siemens

Siemens 8PQ9800-0AA54 User manual

Siemens

Siemens SIVACON 8PS LX User manual

Siemens

Siemens Gigaset S2 Professional User manual

Siemens

Siemens 3VA9602-0WA05 User manual

Popular Industrial Electrical manuals by other brands

Rexroth Indramat

Rexroth Indramat DURADRIVE SYSTEM200 Project planning manual

Abtech

Abtech HVJB Series Installation, operation & maintenance instructions

Murata

Murata GRM0335C1H8R1DA01 Series Reference sheet

SAF-HOLLAND

SAF-HOLLAND CBX 5415.5 Installation and operation manual

Eaton

Eaton Ulusoy HMH24-04 user manual

Newlong

Newlong NP-7H NSTRUCTION MANUAL/PARTS LIST

Murata

Murata GJM0335C1E4R4BB01 Series Reference sheet

Stahl

Stahl 8575/12 operating instructions

SI Pegasus installation instructions

Murata

Murata GRM1555C1H2R7CA01 Seies Reference sheet

Murata

Murata GRM0225C1E6R4BA03 Series Reference sheet

Cooper Power Systems

Cooper Power Systems VXE15 Installation and operation instructions

S&C

S&C Vista SD manual

Murata

Murata GRM0335C2A7R3CA01 Series Reference sheet

Murata

Murata GRM32ER60G227ME05 Series Reference sheet

Rockwell Automation

Rockwell Automation Allen-Bradley MP-Series installation instructions

Phasemation

Phasemation DG-100 owner's manual

Murata

Murata GRM219R61C225KA88 Series Reference sheet
