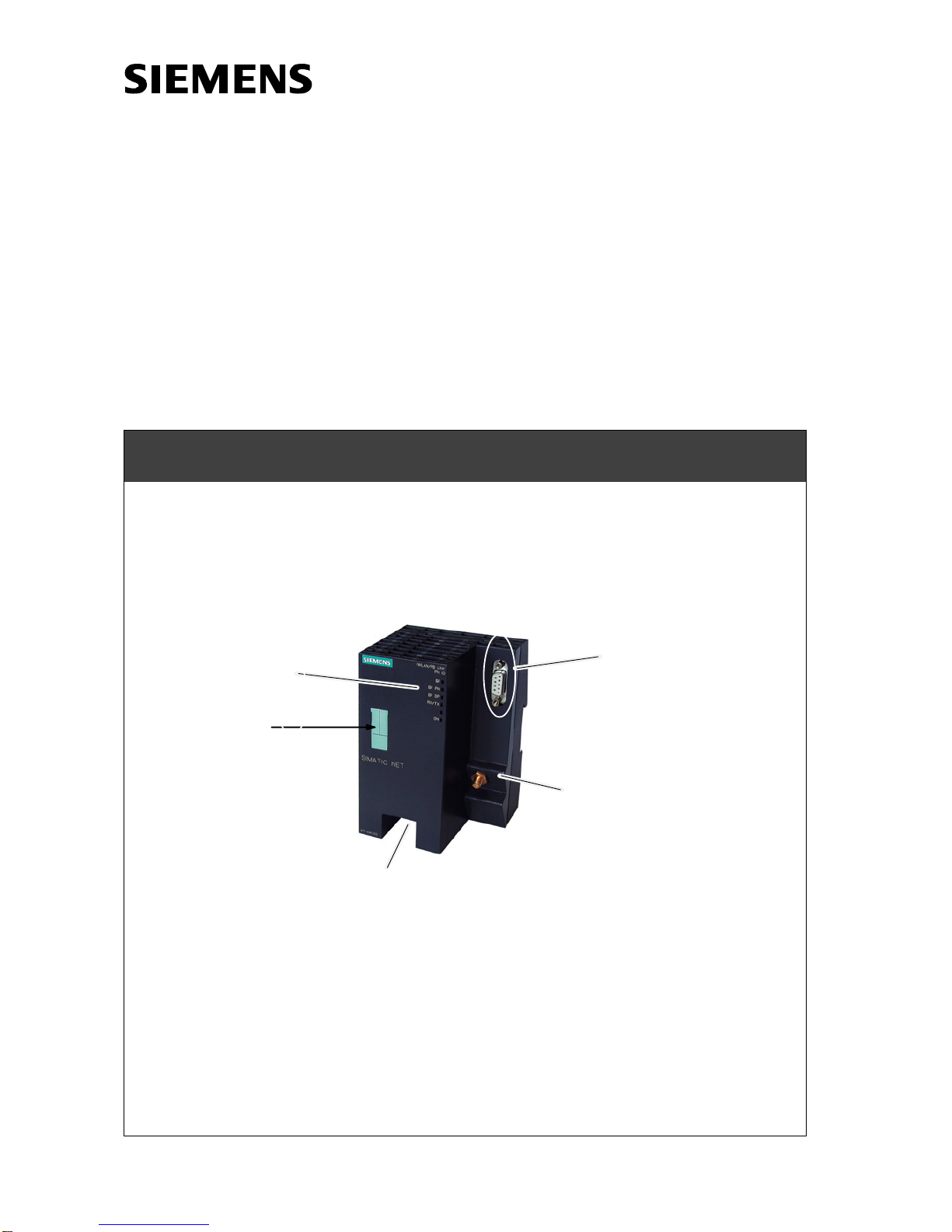

Siemens SIMATIC NET S7-CPs User manual

IMATIC NET

7-CPs für Industrial Ethernet

Handbuch Teil B7 (Vorabversion 11.2005)

LED-Anzeigen

Netzübergang IWLAN/PB Link PN IO

6GK1417-5AB00 ab Ausgabestand 1 (Firmware-Stand V 1.0)

Antenne:

Anschluss an Ind. Wireless Lan

Anschluss an PROFIBUS:

9-polige Sub-D-Buchse

C-PLUG

Spannungsversorgung

Produkthinweise

B7-2 NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

Produkthinweise

Produktbezeichnungen

In dieser Beschreibung finden Sie Informationen zum Produkt

SIWLAN/PB Link PN IO Bestell-Nr.: 6GK1417-5AB00

In Papierform beiliegende Produktinformation

Hinweis

Sämtliche Hinweise in der Produktinformation, die dem hier beschriebenen

Gerät beiliegt, sind gültig und unbedingt zu beachten.

Inhalt

B7-3

NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

Inhalt

Inhalt - Teil A

S7-CPs - allgemeine Informationen siehe allgemeiner Teil. . . . . . . . . . . . . . . . . .

Hinweis

Beachten Sie bitte den hier genannten Teil A des Handbuches; dieser gehört

ebenfalls zur Beschreibung des CPs / Link. Unter anderem finden Sie dort die Er-

klärung der verwendeten Sicherheitshinweise, die Literaturhinweise sowie weitere

Informationen, die für alle S7-CPs / IE/PB Link für Industrial Ethernet gelten.

Zum vorliegenden Teil B des Handbuches gehört folgender Ausgabestand des All-

gemeinen Teiles A: ab 12/2004

Sie können den aktuellen Allgemeinen Teil A auch über Internet beziehen:

http://www4.ad.siemens.de/view/cs/de/8777865

Inhalt - Teil B7

1 Aufbau B7-4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Montage und Inbetriebsetzung B7-5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 So gehen sie vor B7-5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1.1 Spannungsversorgung B7-9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 C-PLUG (Configuration Plug) B7-10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Technische Daten B7-11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Aufbau

B7-4 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

1 Aufbau

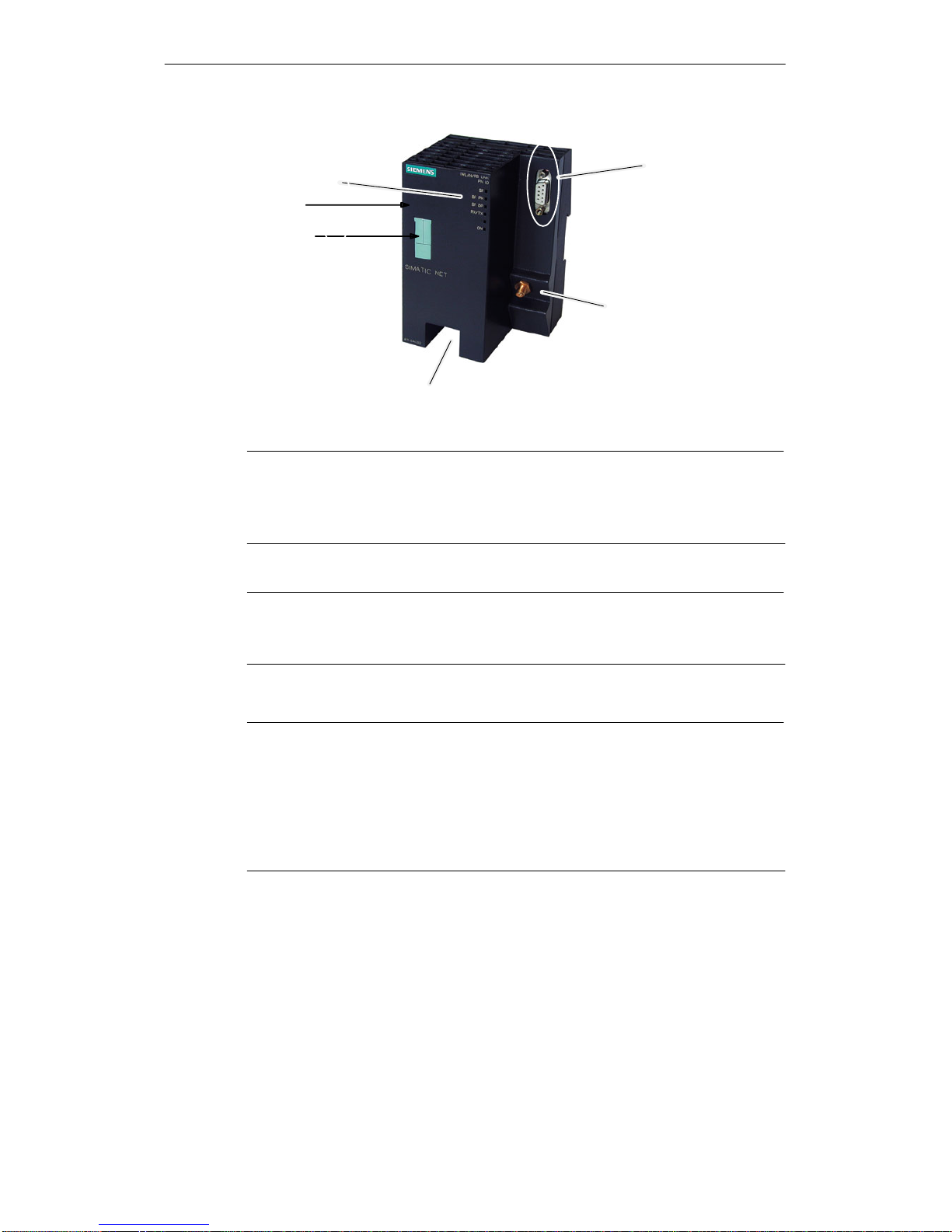

LED-Anzeigen Anschluss an PROFIBUS:

9-polige Sub-D-Buchse

C-PLUG

Antenne:

Anschluss an Ind. Wireless Lan

Spannungsversorgung

Reset-Button

Bild 1-1

Das IWLAN/PB Link PN IO entspricht dem Gehäuse des Power Rail Booster. Es

wird auf eine 15mm oder 7,5 mm Standard-Normprofilschiene aufgeschnappt.

Über einen Anschlussstecker werden entweder eine Antenne für RCoax oder eine

Antenne für ein IWLAN-Funkfeld angeschlossen. Mit Schutzart IP20 ist das

IWLAN/PB Link PN IO für die Montage im Schaltschrank geeignet.

Die Anschlüsse und Anzeigeelemente befinden sich ausschließlich auf der Front-

seite; der optional einsetzbare C-PLUG befinden sich unter einer Abdeckung

ebenfalls auf der Frontseite.

Weitere konstruktive Merkmale:

Slüfterloser Betrieb;

Seine R-SMA-Schnittstelle für den Anschluss von Antennen;

S9-polige SUB-D-Buchse zum Anschluss des IWLAN/PB Link PN IO an

PROFIBUS;

Seine 4-polige Klemmleiste für den Anschluss einer redundanten externen Ver-

sorgungsspannung von DC 24 V;

SLED-Anzeigen;

Achtung

Der Austausch des C-PLUG darf nur im spannungslosen Zustand erfolgen!

2 Montage und Inbetriebsetzung

B7-5

NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

2 Montage und Inbetriebsetzung

2.1 So gehen sie vor

Gehen Sie gemäß der folgenden Darstellung vor; beachten sie bitte die zusätzli-

chen Hinweise in diesem Kapitel. Die Montage und die Projektierung können zu-

nächst unabhängig voneinander durchgeführt werden.

Laden bzw. aktualisieren Sie

die Datenbasis (Projektierung)

des zugehörigen PROFINET

IO-Controllers

Montieren Sie IWLAN/PB Link PN

IO auf einer Hutschiene

Schließen Sie die Stromversor-

gung an.

Schließen Sie das Gerät an

PROFIBUS und über die Antenne

an WLAN an.

Installieren Sie auf einem PG/PC die

Projektiersoftware STEP 7

Konfigurieren Sie IWLAN/

PB Link PN IO als

S7-300 Station mit

HW Konfig.

Schalten Sie die Stromversor-

gung ein.

Laden Sie die Datenbasis (Pro-

jektierung) von STEP 7 aus in

das IWLAN/PB Link PN IO.

Projektierung: (siehe auch Kap. 4):Montage:

Weisen Sie dem IWLAN/

PB Link PN IO eine IP-

Adresse zu.

Konfigurieren Sie das IW-

LAN/PB Link PN IO als

IO-Device an einem PN-

IO-System

(Proxy mit angeschlosse-

nem DP-Mastersystem)

Einsatz nur als

Netzübergang

siehe Kap.4.1

Einsatz als PROFINET

IO-Device und als

Netzübergang

siehe Kap.4.2

Weisen Sie dem IWLAN/

PB Link PN IO einen Ge-

rätenamen zu.

Übernehmen Sie die im

PRESET-PLUG projektierten

Voreinstellungen wie in Kap.2.2

beschrieben.

2 Montage und Inbetriebsetzung

B7-6 NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

LED-Anzeigen Anschluss an PROFIBUS:

9-polige Sub-D-Buchse

C-PLUG /

PRESET PLUG

Antenne:

Anschluss an Ind. Wireless Lan

Spannungsversorgung

Reset-Button

Bild 2-1

Achtung

Wichtige Hinweise zu Montage und Betrieb:

SDie Montage muss so erfolgen, daß die oberen und unteren Lüftungsschlitze

der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist.

Hinweis

Der PROFIBUS-Anschluss kann auch bei eingeschalteter Vesorgungsspannung

vorgenommen werden.

Hinweis

Die Anforderungen nach EN61000-4-5, Surge Prüfung auf Spannungsversor-

gungsleitungen, werden nur erfüllt bei Einsatz eines Blitzductor VT AD 24V Art. Nr.

918 402 .

Hersteller:

DEHN+SÖHNE GmbH+Co.KG Hans Dehn Str.1 Postfach 1640 D-92306 Neu-

markt

2 Montage und Inbetriebsetzung

B7-7

NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

!Warnung

Das Produkt IWLAN/PB Link PN IO muss in ein Gehäuse oder einen Schalt-

schrank eingebaut werden.

Im Geltungsbereich der ATEX 100a (EN 50021) muß dieses Gehäuse mindestens

IP54 nach EN 60529 entsprechen.

WARNUNG

DAS GERÄT DARF NUR DANN AN DIE SPANNUNGSVERSORGUNG ANGE-

SCHLOSSEN ODER VON IHR GETRENNT WERDEN, WENN EINE EXPLO-

SIONSGEFAHR MIT SICHERHEIT AUSGESCHLOSSEN WERDEN KANN.

2 Montage und Inbetriebsetzung

B7-8 NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

Erdungs-/Massekonzept

Die Erdung erfolgt über die Hutschiene.

PG/PC-Anschluß

Sie können das PG zur Projektierung wie folgt anschließen:

Süber Industrial Wireless LAN (empfohlen)

Für eine Projektierung über Industrial Wireless LAN muss das IWLAN/PB Link

PN IO zuvor mit einer IP-Adresse versorgt werden. Beachten Sie hierzu bitte

die Anleitung zur erstmaligen Adressierung im Kapitel 4.

Süber PROFIBUS

Für eine Projektierung über PROFIBUS muss das IWLAN/PB Link PN IO zuvor

mit der PROFIBUS-Adresse versorgt werden. Beachten Sie hierzu bitte die

Anleitung zur Adressierung im Kapitel 4.

Baugruppenzubehör

Das für den Anschluß von IWLAN/PB Link PN IO an ein Industrial Wireless LAN

und PROFIBUS LAN benötigte Zubehör (Stromversorgung) ist gesondert zu be-

stellen.

Ebenfalls separat bestellbar ist das optional einsetzbare C-PLUG.

Ausführliche Informationen und Bestelldaten finden Sie im Katalog IK PI.

2 Montage und Inbetriebsetzung

B7-9

NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

2.1.1 Spannungsversorgung

!Warnung

Das Gerät IWLAN/PB Link PN IO ist für den Betrieb mit Sicherheitskleinspannung

ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse nur Sicherheits-

kleinspannungen (SELV) nach IEC950/EN60950/ VDE0805 angeschlossen wer-

den.

Das Netzteil für die Versorgung des IWLAN/PB Link PN IO muss NEC Class 2

entsprechen (Spannungsbereich 20,4-28,8 V, Strombedarf 300 mA).

Das Gerät darf nur mit einer Stromversorgungseinheit versorgt werden, die die

Anforderungen der Klasse 2 für Stromversorgungen der ”National Electrical

Code,table 11 (b)” erfüllt. Bei einem Aufbau mit redundanter Stromversorgung

(zwei getrennte Stromversorgungen) müssen beide Stromversorgungen mit ihrer

Leistung insgesamt diese Anforderungen erfüllen.

Ausnahmen:

SDie Versorgung durch PELV (entsprechend VDE 0100-410) ist ebenfalls zuläs-

sig, sofern die erzeugte Nennspannung die Spannungsgrenzen 25 V AC oder

60 V DC nicht überschreitet.

SDie Versorgung durch SELV-Stromquelle (entsprechend IEC 60950) oder

PELV-Stromquelle (entsprechend VDE 0100-410) ohne begrenzte Leistung ist

ebenfalls zulässig, sofern geeignete Brandschutzmaßnahmen getroffen werden

durch:

- Einbau in einen Schrank oder ein geeignetes Gehäuse

- Einbau in einen entsprechend ausgestatteten, geschlossenen Betriebsraum

Der Anschluss der Spannungsversorgung erfolgt über einen 4-poligen steckbaren

Klemmenblock. Die Spannungsversorgung ist redundant anschließbar. Beide Ein-

gänge sind entkoppelt. Es besteht keine Lastverteilung. Bei redundanter Einspei-

sung versorgt das Netzteil mit der höheren Ausgangsspannung das IWLAN/

PB Link PN IO alleine. Die Spannungsversorgung ist hochohmig mit dem Gehäuse

verbunden, um einen erdfreien Aufbau zu ermöglichen.

L1+: +24V DC

M: Masse 24V DC

L2+: +24V DC

M: Masse 24V DC

Bild 2-2 Spannungsversorgung

2 Montage und Inbetriebsetzung

B7-10 NetzübergangIWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9

Ausgabe 1/2005

C79000-G8900-C200-01_vorabversion_01

2.2 Inbetriebsetzungmit dem PRESET-PLUG

Übersicht

Der PRESET-PLUG dient dazu, WLAN-Geräten wie APs, ECMs oder IWLAN/

PB-Links auf einfachste Weise eine definierte Voreinstellung zu geben.

Der PRESET-PLUG wird zunächst in einem SCALANCEW mit den gewünschten

WLAN Parametern konfiguriert und anschließend für die Inbetriebnahme in den

C-PLUG Steckplatz des Zielgerätes gesteckt.

Diese Vorgehensweise ist insbesondere bei der Inbetriebnahme vieler gleich para-

metrierter WLAN-Clients von Vorteil, da dann nicht jeder Client manuell parame-

triert werden muss.

Achtung

Der PRESET-PLUG ist nur für die Inbetriebnahme vorgesehen. Der WLAN Be-

trieb mit gestecktem PRESET-PLUG ist nicht möglich.

PRESET-PLUG konfigurieren

Zur Konfiguration eines PRESET-PLUG benötigen Sie ein Gerät vom Typ

SCALANCE W788.

Sie können mit der beschriebenen Vorgehensweise sowohl einen PRESET-PLUG

neu konfigurieren als auch eine bestehende Konfiguration ändern.

Gehen Sie so vor:

Schritt Vorgehen

1. Stecken Sie einen neuen oder bereits konfigurierten PRESET-PLUG in den

C-PLUG Steckplatz des ausgeschalteten SCALANCE W.

2. Schalten Sie das Gerät ein.

3. Öffnen Sie das Web Interface des SCALANCE W. Im Web Interface werden die

aktuellen Einstellungen des PRESET-PLUG angezeigt (bei bereits bestehen-

der Konfiguration). Sie können nun die Parameter ändern.

4. Stellen Sie alle Parameter so ein, wie Sie für die Voreinstellung der Zielgeräte

benötigt werden.

5. Wählen Sie zuerst, ob das Zielgerät als AP oder Client arbeiten soll.

6. Wenn Sie alle Parameter eingestellt haben, öffnen Sie das Menu System "

C-PLUG und wählen die Funktion ”Create PRESET-PLUG”.

7. Wählen sie den Gerätetyp des Zielgerätes aus, für welchen dieser PRESET-

PLUG gedacht ist.

Other manuals for SIMATIC NET S7-CPs

Table of contents

Languages:

Other Siemens Gateway manuals

Siemens

Siemens GW-23 User manual

Siemens

Siemens Gigaset SE568 User manual

Siemens

Siemens MindConnect Nano User manual

Siemens

Siemens VersiComm VC1COMMA User manual

Siemens

Siemens 5WG1143-1AB01 User manual

Siemens

Siemens SIMATIC IOT2050 User manual

Siemens

Siemens HiPath HG 1500 User manual

Siemens

Siemens FDCW221 User manual

Siemens

Siemens Advance Network Gateway User manual

Siemens

Siemens SpeedStream 6500 Series User manual

Siemens

Siemens Cerberus GW-21 User manual

Siemens

Siemens SIMATIC NET IE/WSN-PA Link Administrator guide

Siemens

Siemens NK8237 MP4.81-02 Quick guide

Siemens

Siemens Gigaset Optical LAN Adapter Duo User manual

Siemens

Siemens SIMATIC PN/J1939 LINK User manual

Siemens

Siemens 5935 User manual

Siemens

Siemens SIMATIC RTLS Series Application guide

Siemens

Siemens Sinamics Connect Series User manual

Siemens

Siemens HG 3500 V4 User manual

Siemens

Siemens SIMATIC FDE Technical Document

Siemens

Siemens SIMATIC IOT2020 User manual

Siemens

Siemens FDCW241 User manual

Siemens

Siemens A53457 Maintenance and service guide

Siemens

Siemens SIMATIC FDE Gateway V1.1 Technical Document

Popular Gateway manuals by other brands

LST

LST M500RFE-AS Specification sheet

Kinnex

Kinnex Media Gateway quick start guide

2N Telekomunikace

2N Telekomunikace 2N StarGate user manual

Mitsubishi Heavy Industries

Mitsubishi Heavy Industries Superlink SC-WBGW256 Original instructions

ZyXEL Communications

ZyXEL Communications ZYWALL2 ET 2WE user guide

Telsey

Telsey CPVA 500 - SIP Technical manual

RTA

RTA 460A-NNA4 Product user guide

Shaw

Shaw Gateway HDPVR user manual

ABB

ABB VSN900 Commissioning manual

Commander

Commander Pulse owner's manual

2N Telekomunikace

2N Telekomunikace ATEUS EasyGate 501309E manual

NETGEAR

NETGEAR C6300BD installation guide

Amit

Amit CDW531AM user guide

HMS

HMS Netbiter EasyConnect EC150 user manual

Huawei

Huawei EchoLife HG620 user guide

AT&T

AT&T U-verse 3801 Replacement self-installation guide

Logic IO

Logic IO RTCU MX2 turbo Technical manual

Suttle

Suttle MediaMAX MXM-521 installation instructions
