Sewosy KR1000-M Manual

13bRUE SAINT-EXUPÉRY ▪ZAAÉRODROME ▪CS 20152 ▪(F)-67503 HAGUENAU CEDEX

Tél.: +33 (0)3 90 59 02 20 - Fax: +33 (0)3 90 59 02 19 - info@sewosy.com

www.sewosy.eu

KR1000-M

LECTEUR DE PROXIMITE

PROXIMITY READER

BERÜHRUNGSLOSER KARTENLESER

DOCUMENTATION TECHNIQUE

TECHNICAL LEAFLET

TECHNISCHE ANLEITUNG

KR1000-M

13,56 MHz - MIFARE

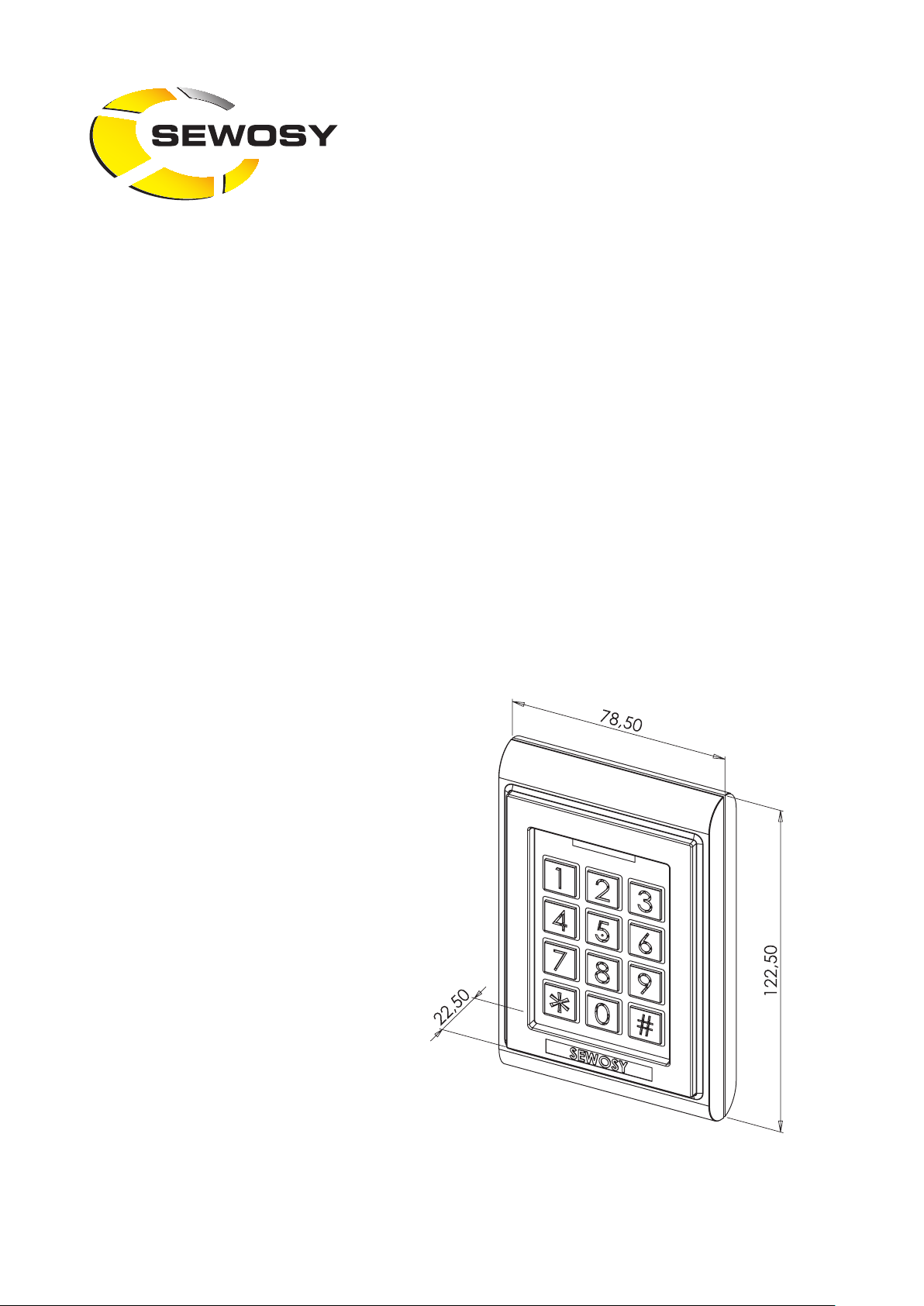

Dimensions - Abmessungen

122,5 x 78,5 x 22,5 mm

Veuillez vous référer à la notice de mise en oeuvre relative aux

lecteurs K1000 - KN1000 - KR1000 - KRN1000 ci-jointe.

 Please refer to attached technical leaet for K1000 - KN1000 -

KR1000 - KRN1000 readers.

Bitte beigefügte technische Anleitung für K1000 - KN1000 -

KR1000 - KRN1000 Leser benutzen.

Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen 1/16

13b rue Saint-Exupéry ▪ZA de l’Aérodrome ▪CS20152 ▪F-67503 HAGUENAU CEDEX www.sewosy.eu 33 (0)3 90 59 02 20 33 (0)3 90 59 02 19

K1000 - KN1000

KR1000 - KRN1000

ST_K_KR_KN_KRN_1000_simple_C_150120

CONNEXION ÉLECTRIQUE D’UN VERROUILLAGE À ÉMISSION CONNEXION ÉLECTRIQUE D’UN VERROUILLAGE À RUPTURE

Fils à utiliser : rouge (+) /noir (-) / rose (C) /vert clair (NC) du clavier

+ vert foncé et orange si ajout d’un bouton poussoir

! !

Alimentation

12V - 24V AC ou DC

Alimentation

12V - 24V DC

+ +

˜ ˜

- -

Gâche à émission

AC ou DC

Ventouse DC

Bouton poussoir

NO (optionnel)

Bouton poussoir

NO (optionnel)

+ +

ÉMISSION RUPTURE

Nous vous recommandons :

- de mettre à la terre le boîtier de l’appareil par l’intermédiaire du fil vert et de l’écran métallique du câble

- d’installer une DIODE ou VARISTANCE sur votre ligne pour éviter tout effet de self.

Lors de la mise sous tension, la LED droite doit s’illuminer en vert.

MONTAGE

KN1000 - K1000

KRN1000 - KR1000

K1000

KR1000

KN1000

KRN1000

KN1000 - K1000

KRN1000 - KR1000

(exemple)

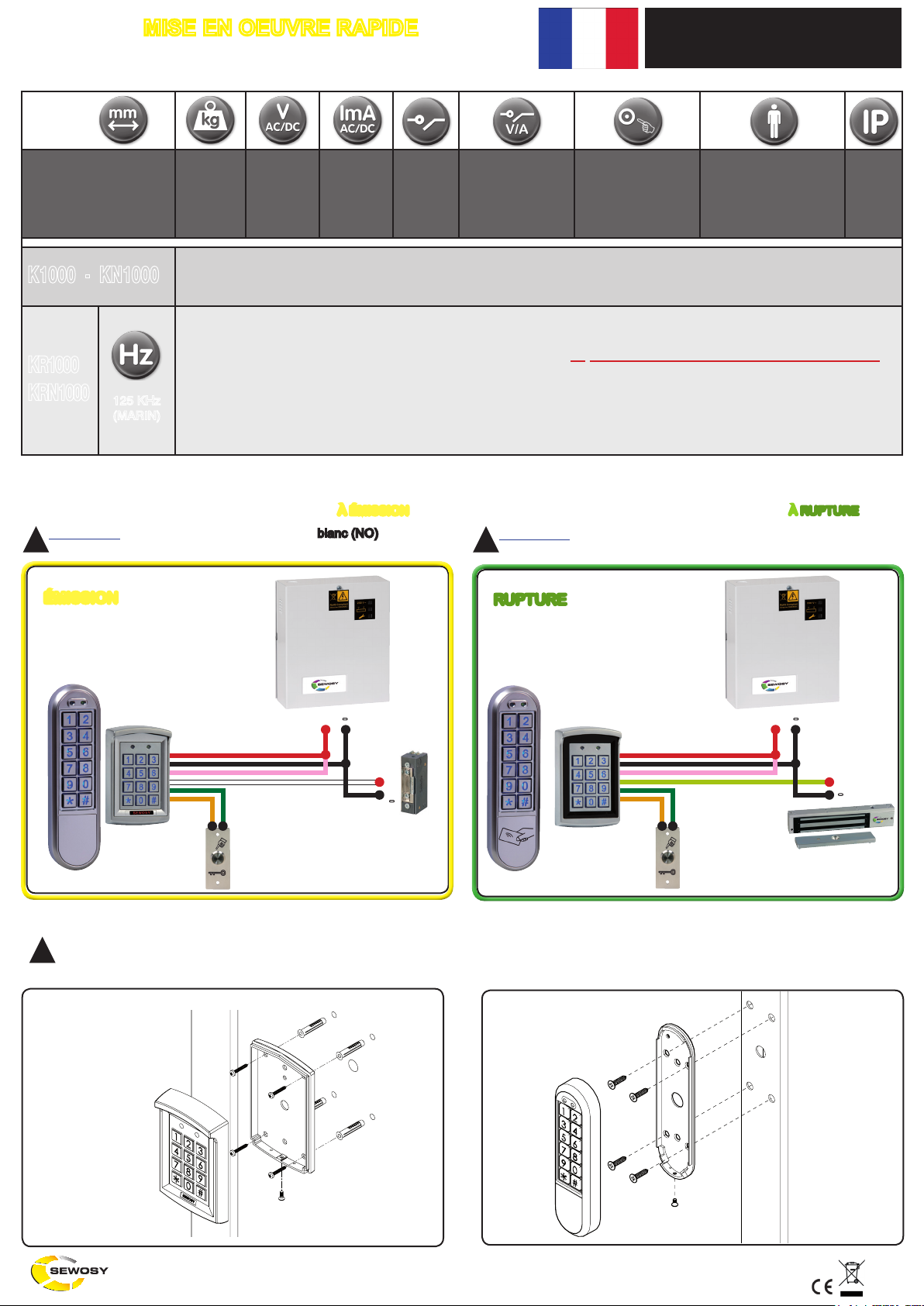

NOTICE DE MISE EN OEUVRE RAPIDE (*)

Fils à utiliser : rouge (+) /noir (-) / rose (C) /blanc (NO) du clavier

+ vert foncé et orange si ajout d’un bouton poussoir

RACCORDEMENT

CARACTÉRISTIQUES TECHNIQUES

h x l x p

K1000 - KR1000

120 x 76 x 28

KN1000 - KRN1000

165 x 45 x 23,5 mm

0,5 kg 12/24V

AC/DC 110 mA

sortie

relais

= 2

30V DC - 2 A

125V AC - 0,5 A

entrée

bouton poussoir

= 2

1010

Relais 1 = 1000

Relais 2 = 10

K1000 - KN1000

1 mode de fonctionnement :

●CLAVIER A CODE ATTENTION : chaque code doit être unique

KR1000

KRN1000

125 KHz

(MARIN)

3 modes de fonctionnement (*) :

●LECTEUR DE PROXIMITÉ

●LECTEUR DE PROXIMITÉ ou CODE

●LECTEUR DE PROXIMITÉ + CODE

ATTENTION :

dans ce cas, tous les utilisateurs doivent avoir 1 CODE et 1 BADGE DE PROXIMITE

(*) L'INTÉGRALITE DES FONCTIONNALITÉS RELATIVES AUX TROIS MODES

DE FONCTIONNEMENT NE SONT PAS DÉCRITES DANS CETTE NOTICE SIMPLIFIÉE.

Pour accéder aux MODES D’EMPLOIS COMPLETS : voir en page 4 de cette notice

2/16

K1000 - KN1000 - KR1000 - KRN1000

KR1000 - KRN1000

CHANGEMENT DU CODE MAÎTRE (code administrateur)

CRÉATION D’UN BADGE MAÎTRE seulement

ENREGISTREMENT D’UN CODE UTILISATEUR UNIQUE

ENREGISTREMENT DE CODES UTILISATEURS MULTIPLES

CHANGEMENT D’UN CODE UTILISATEUR UNIQUE

Code Maître = 1234 en sortie d’usine. Il est vivement recommandé de le changer pour des raisons de sécurité.

Le Badge Maître peut se substituer au Code Maître pour ouvrir une session de programmation.

2 x l’ancien Code Maître : (ou 2 x le code en cours, si vous l’avez déjà modifié)

2 x le nouveau Code Maître (par exemple : )

Passer le Badge Maître

Code Utilisateur, par exemple :

etc ... et terminer par

Numéro du premier utilisateur : entrer Code Utilisateur, par exemple :

Numéro du deuxième utilisateur : entrer Code Utilisateur, par exemple :

Numéro du troisième utilisateur : entrer Code Utilisateur, par exemple :

Nouveau Code Utilisateur, par exemple :

2 x le Code Maître (par exemple : )

2 x le Code Maître (par exemple : ) ou le Badge Maître

+ BIP long



 



puis

12 3 4 1 2 3 4

43 21 43 21

321 0

56 56

45 69

32 6 5

89 74

43 21 43 21

3

7

0

0 

0

00 1

# #

Terminer par # #

00 1

00 2

00 3

3/16

K1000 - KN1000 - KR1000 - KRN1000

EFFACEMENT D’UN CODE UTILISATEUR

Pour supprimer un code utilisateur lorsqu’il y a plusieurs codes. Par exemple l’utilisateur numéro 009.

Entrer le numéro de l’utilisateur à effacer, par exemple :

Entrer le numéro de l’utilisateur du badge à effacer, par exemple :

Le Code Utilisateur de l’utilisateur numéro 009 est effacé et l’emplacement 009 est disponible pour un nouvel utilisateur.

Le Badge Utilisateur de l’utilisateur numéro 007 est effacé et l’emplacement 007 est disponible pour un nouvel utilisateur.



puis

ENREGISTREMENT DE BADGES DE PROXIMITÉUTILISATEURS seulement

EFFACEMENT DE BADGES DE PROXIMITÉ UTILISATEURS seulement

EFFACEMENT DE TOUS LES UTILISATEURS

Pour enregistrer une série de badges utilisateurs.

Pour supprimer l’autorisation d’un badge, par exemple celui de l’utilisateur numéro 007.

etc ... et terminer par

Numéro du premier utilisateur : passer le badge de l’utilisateur

Numéro du deuxième utilisateur : passer le badge de l’utilisateur

Numéro du troisième utilisateur : passer le badge de l’utilisateur



KR1000 - KRN1000

+ BIP BIP BIP BIP BIP .......

2 x le Code Maître (par exemple : ) ou le Badge Maître M

43 21 43 21

00 9

00 1

00 2

00 3

00 7

0



2 x le Code Maître (par exemple : ) ou le Badge Maître M

43 21 43 21

2 x le Code Maître (par exemple : ) ou le Badge Maître M

43 21 43 21

2 x le Code Maître (par exemple : ) ou le Badge Maître M

43 21 43 21

8

Terminer par # #

# #

Terminer par # #

4/16

Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen

13b rue Saint-Exupéry ▪ZA de l’Aérodrome ▪CS20152 ▪F-67503 HAGUENAU CEDEX www.sewosy.eu 33 (0)3 90 59 02 20 33 (0)3 90 59 02 19

K1000 - KN1000 - KR1000 - KRN1000

CHANGEMENT DE LA DURÉE DE TEMPORISATION

RESTAURER UN CODE MAÎTRE PERDU OU OUBLIÉ

Entrer la nouvelle durée en secondes, par exemple : pour une temporisation de 8 secondes

ou : pour une temporisation de 25 secondes

ou : pour la fonction bistable

Le Code Maître restauré est : 1234



Terminer par

Couper l’alimentation du clavier (débrancher le fil rouge, par exemple).

Appuyer sur la touche . Maintenir cette touche appuyée pendant que l’on rebranche l’alimentation.

2 x le Code Maître (par exemple : ) ou le Badge Maître M

43 21 43 21

1

# #

(*)Pour accéder aux MODES D’EMPLOIS COMPLETS

Veuillez les télécharger à l’aide des QR codes ci-dessous :

service commercial

ou les demander à notre :

K1000 KR1000

KN1000 KRN1000

5/16

Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen

13b rue Saint-Exupéry ▪ZA de l’Aérodrome ▪CS20152 ▪F-67503 HAGUENAU CEDEX www.sewosy.eu 33 (0)3 90 59 02 20 33 (0)3 90 59 02 19

K1000 - KN1000

KR1000 - KRN1000

IN CASE OF A «FAIL SECURE» LOCKING SYSTEM IN CASE OF A «FAIL SAFE» LOCKING SYSTEM

Wires : red (+) /black (-) / pink (C) /light green (NC) of the device

+ dark green and orange if use of an additional exit button

! !

Power supply

12V - 24V AC or DC

Power supply

12V - 24V DC

Fail secure electric strike

AC or DC

Electromagnetic lock DC

EXIT button

NO (optional)

EXIT button

NO (optional)

FAIL SECURE FAIL SAFE

We recommend :

- to ground the housing of the device by means or the green wire and the metallic shield of the cable

- to install a DIODE or a VARISTOR on your line, to avoid the back EMF of the strike.

When powering up, green led must light up (= LED on the right side)

MOUNTING

KN1000 - K1000

KRN1000 - KR1000

K1000

KR1000

KN1000

KRN1000

KN1000 - K1000

KRN1000 - KR1000

(example)

QUICK START USER MANUAL (*)

Wires :red (+) /black (-) / pink (C) /white (NO) of the device

+ dark green and orange if use of an additional exit button

CONNECTION

TECHNICAL DATA

ST_K_KR_KN_KRN_1000_simple_C_150120

˜ ˜

h x l x d

K1000 - KR1000

120 x 76 x 28

KN1000 - KRN1000

165 x 45 x 23,5 mm

0,5 kg 12/24V

AC/DC 110 mA

output

relays

= 2

30V DC - 2 A

125V AC - 0,5 A

input

exit button

= 2

1010

Relay 1 = 1000

Relay 2 = 10

K1000 - KN1000

1 operating mode :

●KEYPAD ATTENTION : each code has to be absolutely unique

KR1000

KRN1000

125 KHz

(MARIN)

3 operating modes (*) :

●STAND-ALONE PROXIMITY READER

●PROXIMITY READER or PIN CODE

●PROXIMITY READER + PIN CODE

ATTENTION :

in this case, all users must have 1 PIN CODE and 1 PROXIMITY CARD

(*) THE WHOLE FUNCTIONALITIES RELATED TO THE THREE OPERATING MODES

ARE NOT DESCRIBED IN THIS SIMPLIFIED LEAFLET

ACCESS THE COMPLETE INSTRUCTIONS : please refer to page 4 of this leaet.

6/16

K1000 - KN1000 - KR1000 - KRN1000

KR1000 - KRN1000

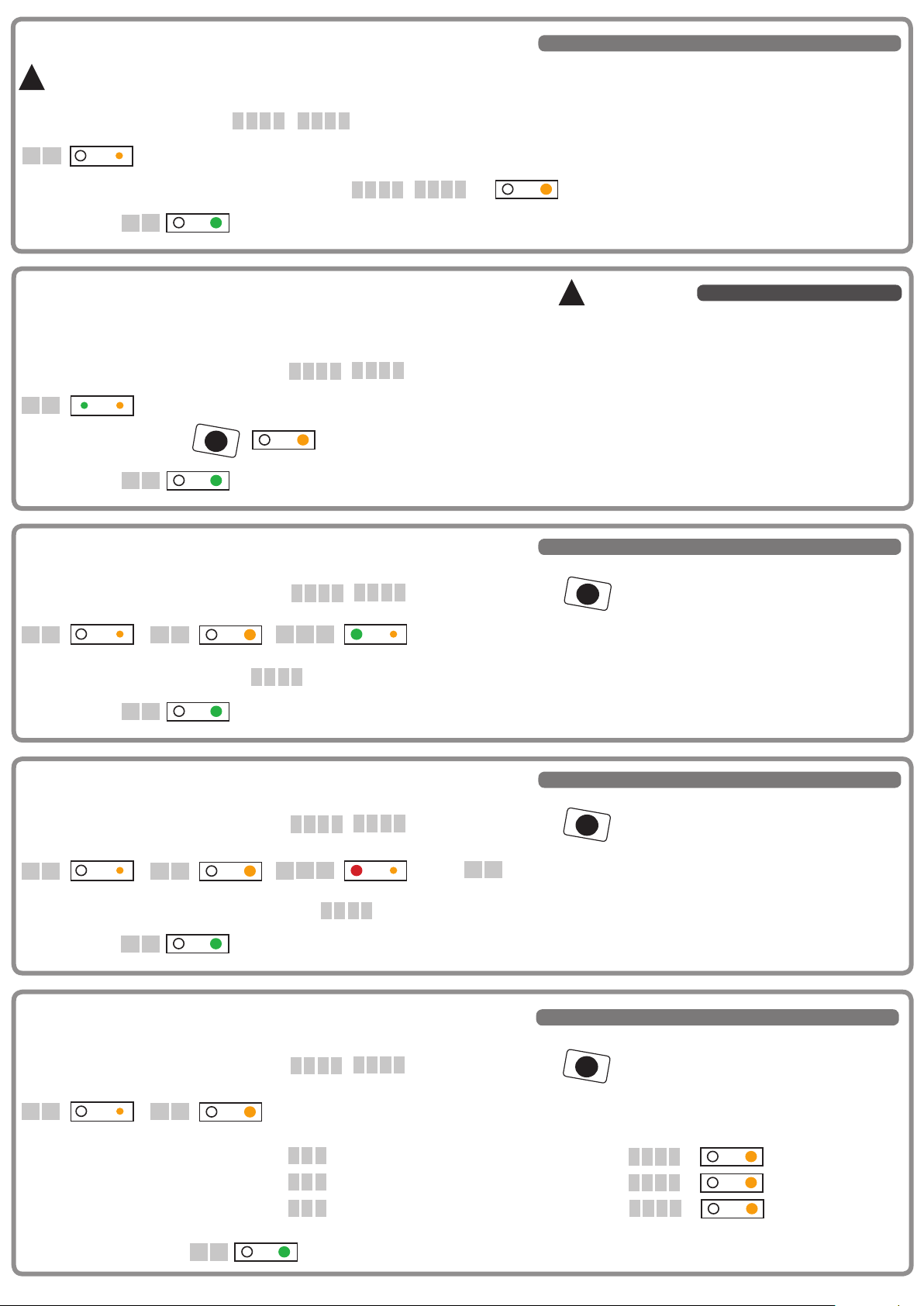

CHANGING MASTER CODE (administrator code)

CREATE A MASTER CARD only

CREATING A SINGLE USER CODE

CREATING MULTIPLE USER CODES

CHANGING A SINGLE USER CODE

Master Code = 1234 (factory setting). We recommend to change it for security reasons.

The Master Card can be used instead of the Master Code to open a setup session.

2 x old Master Code : (or 2 x present code, if you have already modified it)

2 x new Master Code (for example : )

Present the Master Card

User Code, for example :

etc ... and end up with

Number of the first user : key in User Code, for example :

Number of the second user : key in User Code, for example :

Number of the third user : key in User Code, for example :

New User Code, for example :

2 x Master Code (for example : )

2 x Master Code (for example : ) or Master Card

+ long BEEEEEP



 



then

12 3 4 1 2 3 4

43 21 43 21

321 0

56 56

45 69

32 6 5

89 74

3

7

0

0 

0

00 1

# #

End up with # #

00 1

00 2

00 3

2 x Master Code (for example : ) or Master Card M

43 21 43 21

2 x Master Code (for example : ) or Master Card M

43 21 43 21

7/16

K1000 - KN1000 - KR1000 - KRN1000

ERASURE OF A USER CODE

To erase a user code in case of several codes. For example user number 009.

Key in the user number which has to be erased, for example :

Key in the number of the user owning the tag which has to be erased, for example :

The User Code of user number 009 is erased and slot 009 is available for a new user.

The User Tag of user number 007 is erased and slot 007 is available for a new user.



then

CREATING OF USER PROXIMITY TAGS only

ERASURE OF USER PROXIMITY TAGS only

ERASURE OF ALL USERS

To create a series of user tags.

To disable an authorized tag, for example the tag from user number 007.

etc ... and end up with

Number of the first user : present User Tag

Number of the second user : present User Tag

Number of the third user : present User Tag



KR1000 - KRN1000

+ BIP BIP BIP BIP BIP .......

00 9

00 1

00 2

00 3

00 7

0



8

End up with # #

# #

End up with # #

2 x Master Code (for example : ) or Master Card M

43 21 43 21

2 x Master Code (for example : ) or Master Card M

43 21 43 21

2 x Master Code (for example : ) or Master Card M

43 21 43 21

2 x Master Code (for example : ) or Master Card M

43 21 43 21

8/16

Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen

13b rue Saint-Exupéry ▪ZA de l’Aérodrome ▪CS20152 ▪F-67503 HAGUENAU CEDEX www.sewosy.eu 33 (0)3 90 59 02 20 33 (0)3 90 59 02 19

K1000 - KN1000 - KR1000 - KRN1000

CHANGING THE STRIKE TIME DELAY

HOW TO RESTORE A LOST OR FORGOTTEN MASTER CODE

Enter the new delay in seconds, for example key in : for a strike time of 8 seconds

or : for a strike time of 25 seconds

or : for bistable function

The restored Master Code is : 1234



End up with

Turn off the power from the device (disconnect the red wire, for example).

Press key. Keep it pressed while powering device again.

1

# #

2 x Master Code (for example : ) or Master Card M

43 21 43 21

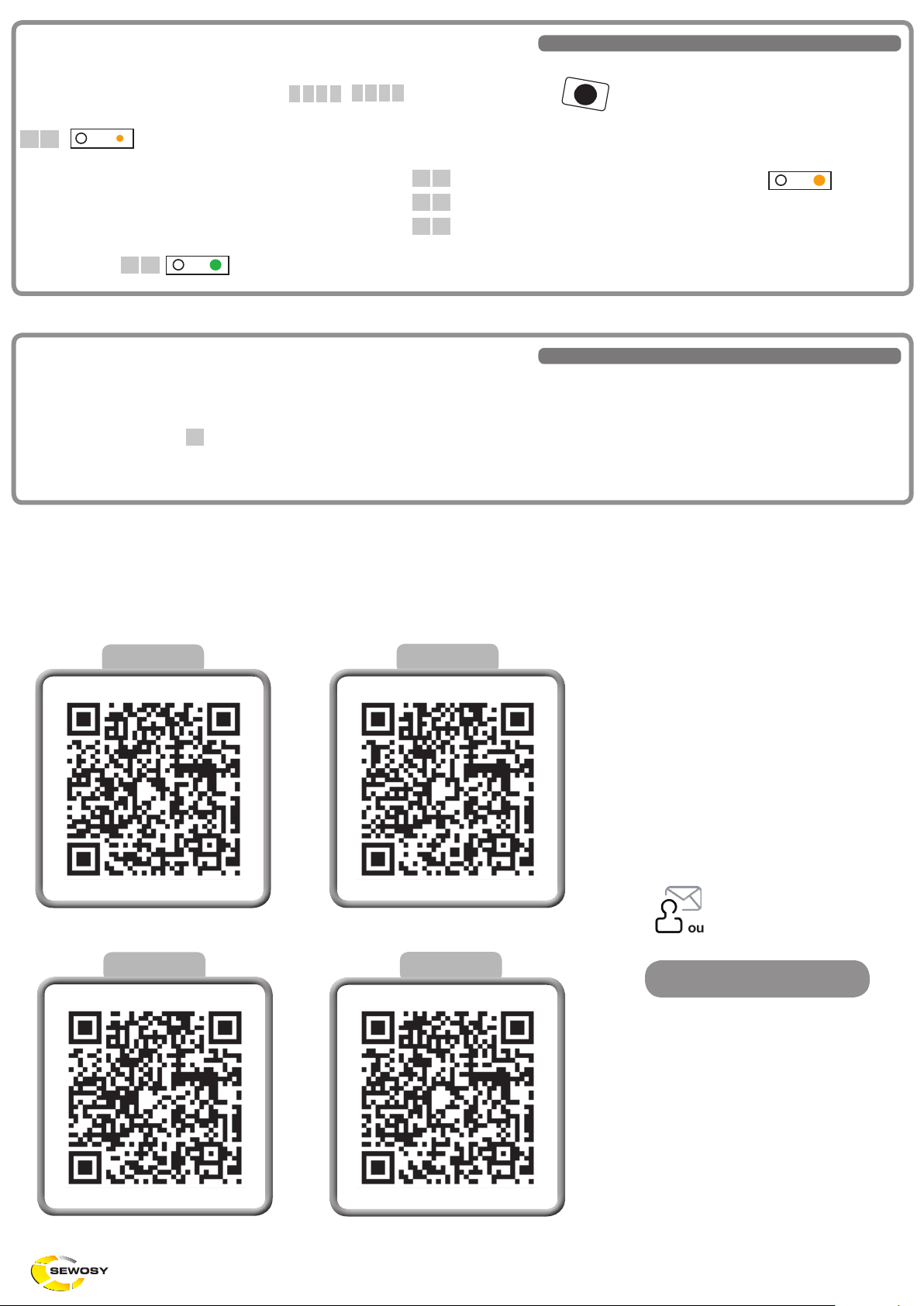

(*)To access the COMPLETE USER MANUALS

Please download them using below QR codes :

commercial department

or ask our :

K1000 KR1000

KN1000 KRN1000

9/16

Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen

13b rue Saint-Exupéry ▪ZA de l’Aérodrome ▪CS20152 ▪F-67503 HAGUENAU CEDEX www.sewosy.eu 33 (0)3 90 59 02 20 33 (0)3 90 59 02 19

K1000 - KN1000

KR1000 - KRN1000

ELEKTRISCHER ANSCHLUß EINES VERRIEGELUNGSSYSTEMS

ARBEITSSTROM RUHESTROM

Kabel: rot (+) /schwarz (-) / rosa (C) /hell grün (NC) des Geräts

+ dunkel grün und orange bei Einsatz eines Tasters

! !

Stromversorgung

12V - 24V AC oder DC

Stromversorgung

12V - 24V DC

Elektrotüröffner

AC oder DC

Flächenhaftmagnet DC

Taster

NO (optional)

Taster

NO (optional)

ARBEITSSTROM

RUHESTROM

Wir empfehlen:

- das grüne Anschlusskabel mit „ Erdpotential“ zu verbinden

- eine FREILAUFDIODE oder einen VARISTOR auf die elektrischen Leitungen zu installieren um SELF Wirkungen zu vermeiden.

MONTAGE

KN1000 - K1000

KRN1000 - KR1000

K1000

KR1000

KN1000

KRN1000

KN1000 - K1000

KRN1000 - KR1000

(Beispiel)

KURZANLEITUNG (*)

Kabel:rot (+) /schwarz (-) / rosa (C) /weiss (NO) des Geräts

+ dunkel grün und orange bei Einsatz eines Tasters

ANSCHLUßPLAN:

TECHNISCHE DATEN

Sobald der Leser unter Strom steht, muss die Anzeige LED (auf der rechten Seite) grün leuchten

ST_K_KR_KN_KRN_1000_simple_C_150120

˜ ˜

H x B x T

K1000 - KR1000

120 x 76 x 28

KN1000 - KRN1000

165 x 45 x 23,5 mm

0,5 kg 12/24V

AC/DC 110 mA

Relais

Ausgang

= 2

30V DC - 2 A

125V AC - 0,5 A

Drukknopf

Eingang

= 2

1010

Relais 1 = 1000

Relais 2 = 10

K1000 - KN1000

1 Betriebsmodus:

●TÜRCODESYSTEM (TASTATUR) ACHTUNG: jeder Code ist ein Unikat

KR1000

KRN1000

125 KHz

(MARIN)

3 Betriebsmoden: (*)

●BEHRÜHRUNGSLOSER KARTENLESER

●KARTENLESER oder TÜRCODESYSTEM

●BEHRÜHRUNGSLOSER KARTENLESER + CODE

ACHTUNG:

in diesem Fall, müssen alle Benutzer 1 CODE und 1 BERÜHRUNGSLOSE KARTE besitzen

(*) DIE GESAMTFUNKTIONALITÄTEN BEZÜGLICH DER DREI BETRIEBS-

MODEN SIND IN DIESER KURZANLEITUNG NICHT BESCHRIEBEN.

Um an die VOLLSTÄNDIGEN ANLEITUNGEN zu gelangen: Siehe

bitte Seite 4.

Other manuals for KR1000-M

This manual suits for next models

Table of contents

Languages:

Other Sewosy Door Lock manuals

Sewosy

Sewosy EXT200CTC User manual

Sewosy

Sewosy EF300CTC-R User manual

Sewosy

Sewosy EF30035ENC CA User manual

Sewosy

Sewosy EF300ENC CA User manual

Sewosy

Sewosy EF550 User manual

Popular Door Lock manuals by other brands

Assa Abloy

Assa Abloy effeff 827A-IP Mounting instructions

We.lock

We.lock SECBNEBL51 instructions

Iseo

Iseo MA1A installation guide

ID Lock

ID Lock 150 user manual

Lockly

Lockly ACCESS TOUCH PRO user manual

iLoq

iLoq G50S user guide

SDC

SDC Z7835 installation instructions

ilco

ilco 452 Installation

Samsung

Samsung shs-h705 user guide

TRU-BOLT

TRU-BOLT 08102017 user manual

CDVI

CDVI 500-LADJ quick start guide

Igloohome

Igloohome Deadbolt 2S Metal Grey Installer/user guide

eSSL

eSSL FL-300 user manual

JAKO

JAKO JKBTNX4 installation guide

Dorma

Dorma MUNDUS PREMIUM GK 50 Mounting instruction

SCOOP

SCOOP Pullbloc 4.1 FS Panik Assembly instruction

Yale

Yale MORTISE 8800 SERIES installation instructions

Siegenia

Siegenia KFV AS3500 Assembly instructions
