Sennheiser MKE 40 User manual

Bedienungsanleitung

Instructions for use

Instructions pour l‘usage

Istruzioni per l‘uso

Instrucciones para el uso

Gebruiksaanwijzing

MKE 40

MKE 40, BDA 01.02.2005, 15:45 Uhr1











MKE 40, BDA 01.02.2005, 15:45 Uhr2

MKE 40

Kondensator-Ansteckmikrofon mit Nierencharakteristik für höchste Ansprüche an die

Klangqualität. Geeignet für Sprachübertragung und Instrumentenabnahme in allen

Bereichen der Liveton-Übertragungstechnik.

MERKMALE

앫Ausgeprägte Richtwirkung

앫Kleine Abmessungen

앫Gute Rückkopplungsdämpfung

앫Körperschallunempfindlich

앫Ausgewogener Frequenzgang

AUSFÜHRUNGEN

MKE 40-2 R Mit Miniatur-Koaxialstecker zum direkten Anschluß

an den Mikroport-Sender SK 2012 (alle Varianten).

MKE 40-4 Mit Miniatur-Koaxialstecker zum direkten Anschluß

an die Mikroport-Sender SK 50 oder SK 250

MKE 40-60 Passend für die Griff- + Speise- Module K6 / K6P

MKE 40-P Phantomspeisung 12 - 48 V. XLR-3-Stecker mit

integriertem Phantom-Speiseadapter

BEFESTIGEN DES MIKROFONS

Siehe Abbildungen und  .

Hinweis: Bei Verwendung der Magnethalterung (Abbildung ) Klammer entfernen.

VERWENDUNG DES WINDSCHUTZES

Siehe Abbildung . Der Windschutz MZW 40 ist, zur Vermeidung von Blas- oder

Windgeräuschen, sowohl bei Innen- als auch bei Außenaufnahmen zu verwenden.

MKE 40, BDA 01.02.2005, 15:45 Uhr3

TECHNISCHE DATEN MKE 40 ...

Übertragungsbereich 40 - 20.000 Hz

Akustische Arbeitsweise Druckgradientenempfänger

Richtcharakteristik Niere

Freifeldleerlauf-Übertragungsfaktor 8 mV/ Pa + 2,5 dB (1000 Hz)

Ersatzgeräuschpegel

A-bewertet (DIN IEC 651) 27 dB

CCIR-bewertet (CCIR 468-1) 37 dB

Grenzschalldruckpegel 133 dB bei 1KHz (K=1%)

Abmessungen in mm Ø12, ca. 26 lang

...-2 R Nennimpedanz ca. 3 kOhm

Minimale Abschlußimpedanz 15 kOhm

Speisung aus Sender SK 2012

Stecker Mikrodot

Länge des Anschlußkabels ca. 1,1 m

Lieferumfang 1 Windschutz MZW 40 schwarz

1 Windschutz MZW 40 grau

1 Magnethalterset MZM2 / MZM 10

1 Befestigungsklammer schwarz

...-4 Nennimpedanz ca. 3 kOhm

Minimale Abschlußimpedanz 15 kOhm

Speisung aus Sender SK 50 oder SK 250

Stecker Lemo-Stecker 4-polig

Länge des Anschlußkabels ca. 1,6 m

Lieferumfang 1 Windschutz MZW 40 schwarz

1 Windschutz MZW 40 grau

1 Magnethalterset MZM2 / MZM 10

1 Befestigungsklammer schwarz

...-60 Nennimpedanz ca. 130 Ohm

Minimale Abschlußimpedanz 300 Ohm

Speisung ausK6/K6P-Speisemodul

Stecker Sonderstecker System K6

Länge des Anschlußkabels ca. 3 m

Lieferumfang 1 Windschutz MZW 40 schwarz

1 Befestigungsklammer schwarz

...-P Nennimpedanz ca. 50 Ohm

Minimale Abschlußimpedanz 1000 Ohm

Länge des Anschlußkabels ca. 3 m

Speisung Phantomspeisung 12-48 V

Stecker XLR-3-Stecker mit integriertem

Phantom-Speiseadapter

Lieferumfang 1 Windschutz MZW 40 schwarz

1 Befestigungsklammer schwarz

MKE 40, BDA 01.02.2005, 15:45 Uhr4

SOLL-FREQUENZGANG MIT TOLERANZFELD / POLARDIAGRAMM

MKE 40, BDA 01.02.2005, 15:45 Uhr5

MKE 40, BDA 01.02.2005, 15:45 Uhr6

MKE 40

Condenser clip-on microphone with omnidirectional characteristic for top sound-

quality requirements. Suitable for vocal transmission and miking up instruments in all

fields of live sound transmission.

CHARACTERISTICS

앫Pronounced directivity

앫Small dimensions

앫Insensitive to feedback

앫Insensitive to structure-borne noise

앫Balanced frequency response

TYPES

MKE 40-2 R With miniature coaxial connector for direct connection

to Mikroport transmitter SK 2012 (all types).

MKE 40-4 With miniature coaxial connector for direct connection

to Mikroport transmitters SK 50 or SK 250.

MKE 40-60 To match the handgrip/powering modules K6 /K6P

MKE 40-P phantom powered 48 V with XLR-3 plug

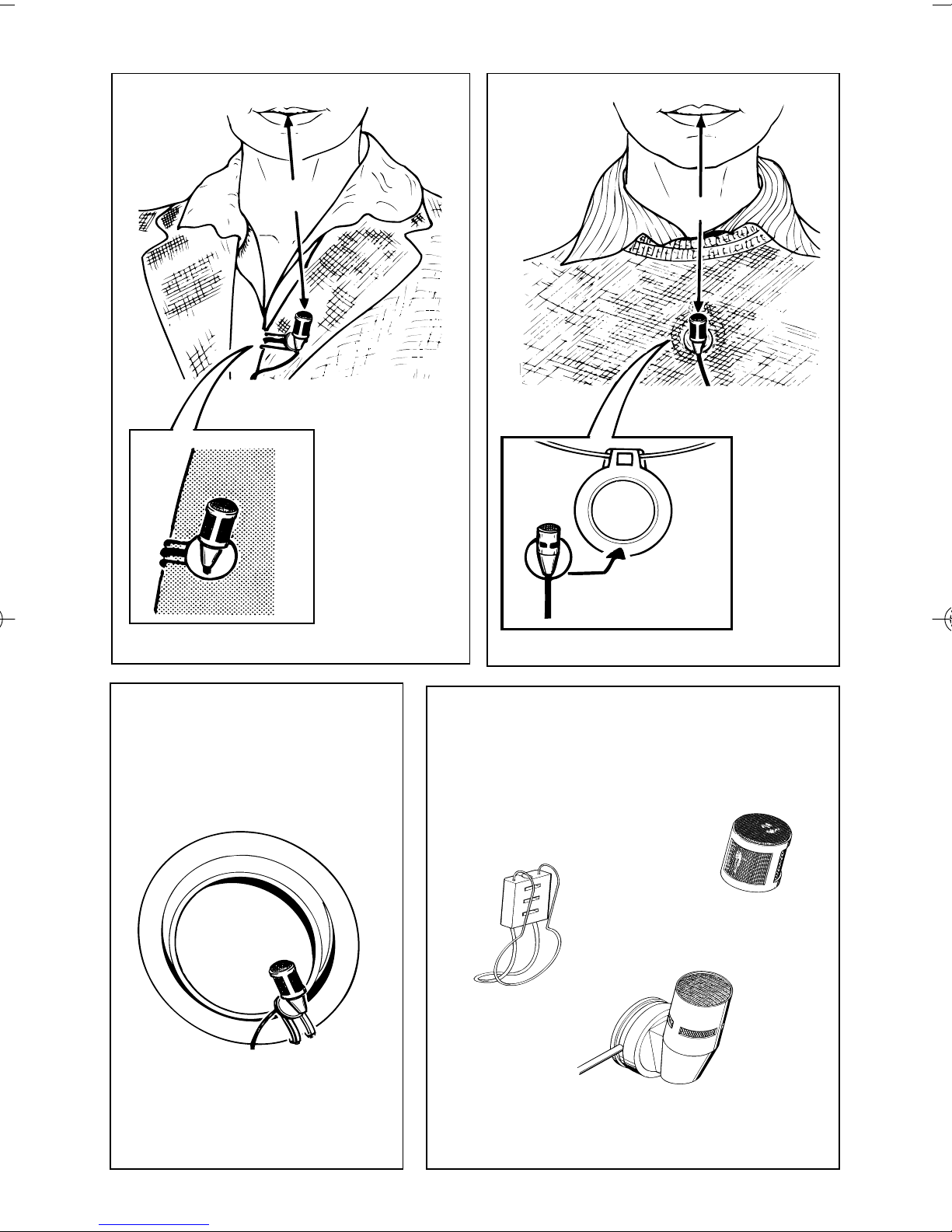

FASTENING THE MICROPHONE

See fig.  and . Note: If the magnet holder is used (fig. ), remove the clip.

USING THE WINDSCREEN

Thewindscreen(fig.)shouldbeusedforbothindoorandoutdoorrecordingsinorder

to avoid the effect of wind and pop noise.

MKE 40, BDA 01.02.2005, 15:45 Uhr7

TECHNICAL DATA MKE 40 ...

Frequency response 40 - 20 000 Hz

Acoustical mode of operation pressure gradient transducer

Directional characteristic cardioid

Free-field open-circuit sensitivity 8 mV/ Pa ±2.5 dB (1000 Hz)

Equivalent noise level 27 dB A-weighed (DIN IEC 651)

37 dB CCIR weighted (CCIR 468-1)

Sound pressure level limit 133 dB at 1 kHz (K=1%)

Dimensions in mm Ø12, approx. 26 long

...-2 R Rated impedance ca. 1,3 kOhm

Minimal terminating impedance 15 kOhm

Feed from transmitter SK 2012

Plug Microdot

Cable length approx. 1,1 m

Delivery includes: 1 Wind-shield MZW 40 black

1 Wind-shield MZW 40 grey

1 Magnet holder set MZM 2 / MZM 10

1 Clip

...-4 Rated impedance ca. 1,3 kOhm

Minimal terminating impedance 15 kOhm

Feed from transmitter SK 50 or SK 250

Plug Lemo-plug 4 pins

Cable length approx. 1,6 m

Delivery includes: 1 Wind-shield MZW 40 black

1 Wind-shield MZW 40 grey

1 Magnet holder set MZM 2 / MZM 10

1 Clip

...-60 Rated impedance ca. 130 Ohm

Minimal terminating impedance 300 Ohm

Feed from K6/K6P feed modul

Plug Special plug system K6

Cable length approx. 3 m

Delivery includes: 1 Wind-shield MZW 40 black

1 Clip black

...-P Rated impedance ca. 50 Ohm

Minimal terminating impedance 1000 Ohm

Feed phantom feed 12-48V

Plug XLR-3 plug with integrated

phantom feed adapter

Cable length approx. 3 m

Delivery includes: 1 Wind-shield MZW 40 black

1 Clip black

MKE 40, BDA 01.02.2005, 15:45 Uhr8

NOMINAL FREQUENCY RESPONSE WITH TOLERANCE FIELD / PICK-UP PATTERN

MKE 40, BDA 01.02.2005, 15:45 Uhr9

MKE 40, BDA 01.02.2005, 15:45 Uhr10
