Sennheiser E 908-T-EW Quick start guide
912 S
Bedienungsanleitung
Instructions for use
Notice d‘emploi
Istruzoni per l‘uso
Instrucciones de uso
Gebruiksaanwijzing
e 912 S_516585_0207_Sp6.book Seite 1 Freitag, 28. September 2007 11:15 11
e 912 S_516585_0207_Sp6.book Seite 2 Freitag, 28. September 2007 11:15 11
1
912 S
Das Grenzflächenmikrofon 912 S ist ein hochwertiges,
dauerpolarisiertes Kondensator-Mikrofon mit Halb-
Nierencharakteristik, das für die Abnahme von Sprache
optimiert wurde.
Es wurde für den Einsatz auf Konferenztischen, Altären und
Rednerpulten entwickelt.
Über einen integrierten Folientaster lässt sich das Mikrofon ein-
und ausschalten.
Über einen internen DIP-Schalter sind weitere Betriebsarten
einstellbar:
yAn/Aus (Auslieferungszustand)
ySprechtaste (PTT)
yRäuspertaste (PTM)
yPermanent angeschaltet
Der Frequenzgang lässt sich ebenfalls über DIP-Schalter
verändern:
yRumpelfilter (Low Cut)
yBass und Höhenanhebung (Auslieferungszustand)
yBass Anhebung
ylinear (Frequenzgang wie 912)
Dieses Mikrofon ist in drei Farbvarianten erhältlich:
y912 S BK (schwarz) Art.Nr. 500875
y912 S WH (weiß) Art.Nr. 500876
y912 S NX (nicht reflektierendes grau) Art.Nr. 502193
e 912 S_516585_0207_Sp6.book Seite 1 Freitag, 28. September 2007 11:15 11
2
Merkmale
yKonfigurierbarer Folientaster
yKonfigurierbarer Frequenzgang
yUnauffälliges Erscheinungsbild aufgrund der flachen
Gehäuseform
yExtrem robuster Einsprachekorb
yErschütterungsdämpfende Gummiplatte an der Unterseite
des Mikrofons
yMontageschlitze zur Befestigung des Mikrofons auf
z. B. Tischplatten
yVergoldeter XLR-Stecker
yIntegrierte Elektronik (statt In-Line-Preamplifier)
Lieferumfang
yMikrofon 912 S
yTasche
yBedienungsanleitung
yGarantiekarte
e 912 S_516585_0207_Sp6.book Seite 2 Freitag, 28. September 2007 11:15 11
3
Mikrofon platzieren
Grenzflächenmikrofone nutzen akustische Eigenschaften an
Schall reflektierenden Flächen aus:
*) Die Nierencharakteristik hat einen Öffnungswinkel von
ca. 130°. Es muss darauf geachtet werden, dass sich die Schall-
quelle (Konferenzteilnehmer, Redner oder Musikinstrument) in
diesem Bereich befindet (vgl. Polardiagramm).
Positionierung Klangresultat Kommentar
Altar od. Kanzel:
auf Schall
reflektierender Ober-
fläche
weniger
Raumhallanteil
o. Kammfilter-
elemente;
verbesserte Sprach-
verständlichkeit und
höhere Gain-Reser-
ven gegenüber frei im
Raum stehenden
Mikrofonen
Absolut unauffälliges
Erscheinungsbild auf
Grund der flachen
Bauform;
keine störenden
Mikrofone im Blickfeld
Konferenzräume:
auf Konferenztisch
liegend; auf
Teilnehmer
ausgerichtet *)
weniger Raumhall
gegenüber frei im
Raum stehenden
Mikrofonen
Mikrofone dürfen
nicht verdeckt werden
durch Unterlagen,
Ordner o. ä.
e 912 S_516585_0207_Sp6.book Seite 3 Freitag, 28. September 2007 11:15 11
4
Betriebsart und Frequenzgang einstellen
Stellung
DIP-Schalter
Betriebsart 쐃
Stellung
DIP-Schalter
Frequenzgang 쐇
Permanent
angeschaltet (ON)
Rumpelfilter
(low cut), kann mit
allen Betriebsarten
benutzt werden
Sprechtaste (PTT) Bass Boost
Räuspertaste
(PTM)
Bass und High Boost
(Auslieferungs-
zustand)
An/Aus (ON/OFF,
Auslieferungs-
zustand)
linear
쐃쐇
DIP-Schalter:
(sichtbar bei
geöffneter Unterseite)
쐃Betriebsart
쐇Frequenzgang
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
e 912 S_516585_0207_Sp6.book Seite 4 Freitag, 28. September 2007 11:15 11
5
Betriebsart 쐃:
yPermanent angeschaltet (ON) :
setzt den Folientaster außer Funktion, das Mikrofon ist per-
mant eingeschaltet.
ySprechtaste (PTT, Push-to-talk):
Das Mikrofon ist eingeschaltet, solange der Folientaster
gedrückt gehalten wird.
yRäuspertaste (PTM, Push-to-mute):
Das Mikrofon ist ausgeschaltet, solange der Folientaster
gedrückt gehalten wird.
yAn/Aus (On/off, Auslieferungszustand):
Das Mikrofon wird eingeschaltet, wenn der Folientaster ge-
drückt wird, beim nächsten Druck auf den Folientaster wird es
wieder ausgeschaltet.
Frequenzgang 쐇:
yRumpelfilter (Low cut):
senkt die tiefen Frequenzen ab, z. B. um Einflüsse von Körper-
und Trittschall zu mindern. Der DIP-Schalter 1 ist unabhängig
von den Schaltern 2, 3 und 4 und kann mit deren Funktion
kombiniert werden. Sie können z. B. den Rumpelfilter mit der
Tiefenanhebung kombinieren. Diese Einstellung ist sinnvoll,
wenn Sie das Mikrofon auf einer kleinen Fläche platzieren.
yBass Boost (Low boost, Tiefenanhebung):
Die Tiefenanhebung kompensiert einen Abfall bei tiefen Fre-
quenzen, wenn das Mikrofon auf einer kleinen Fläche einge-
setzt wird.
yBass und High Boost
(Low and high boost, Auslieferungszustand):
Tiefen- und Höhenanhebung
yLinear:
das Übertragungsverhalten des Mikrofons ist linear
e 912 S_516585_0207_Sp6.book Seite 5 Freitag, 28. September 2007 11:15 11
6

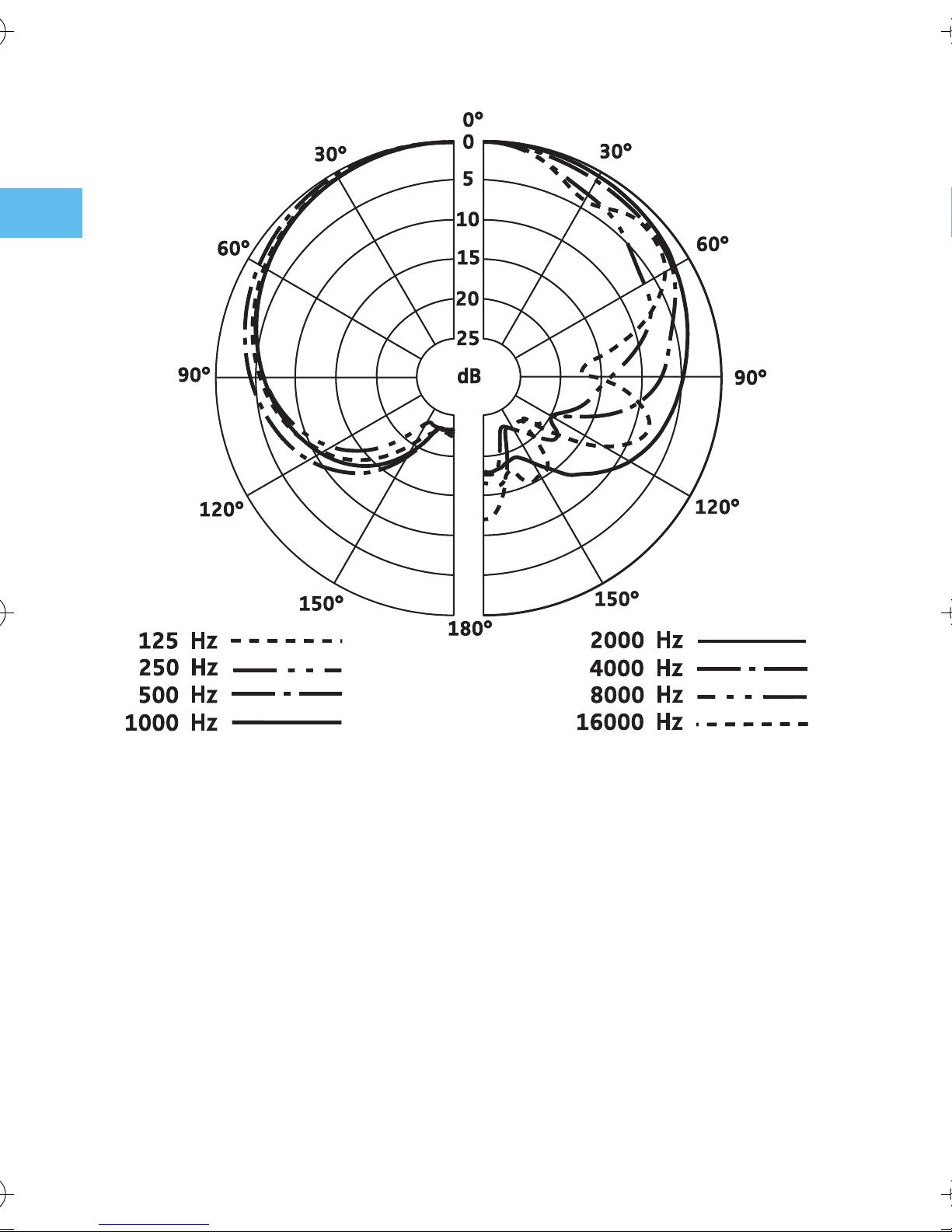

Polardiagramm
e 912 S_516585_0207_Sp6.book Seite 6 Freitag, 28. September 2007 11:15 11
7

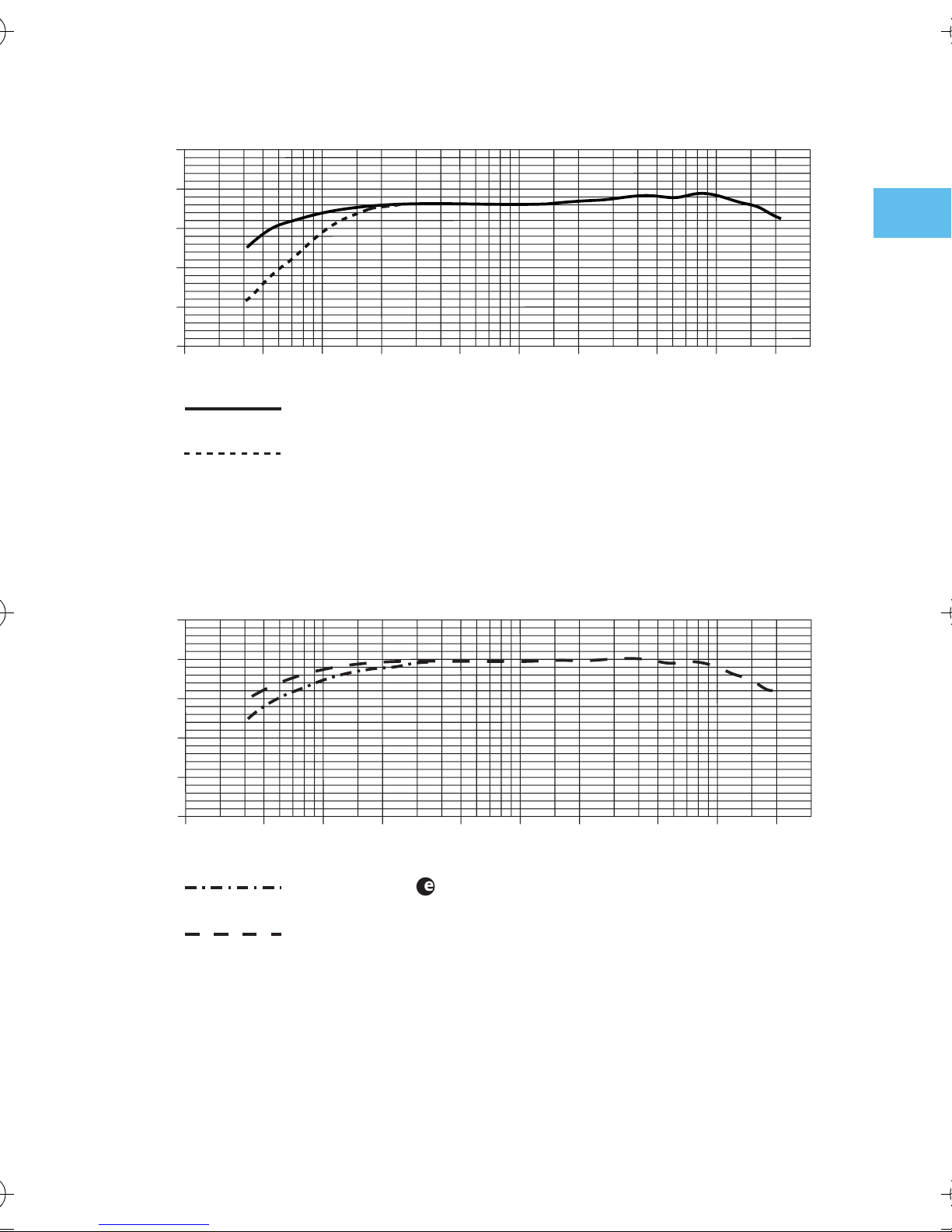

Frequenzgang
Bass- und Höhenanhebung (Auslieferungszustand)
Rumpelfilter (low cut)
Bassanhebung
linear (wie 912)
- 40
- 50
- 60
- 70
- 80 20 50 100 200 500 1000 2000 5000 10000 20000 Hz
- 30
dBv
- 40
- 50
- 60
- 70
- 80 20 50 100 200 500 1000 2000 5000 10000 20000 Hz
- 30
dBv
e 912 S_516585_0207_Sp6.book Seite 7 Freitag, 28. September 2007 11:15 11
8
Technische Daten
Anschlussbelegung XLR-3
Wandlerprinzip dauerpolarisiertes
Kondensatormikrofon
Übertragungsbereich 20 – 20.000 Hz
Richtcharakteristik Halb-Niere
Freifeldleerlauf-
Übertragungsfaktor (1 kHz)
6 mV/Pa (Auslieferungszustand)
10 mV/Pa (lin)
Nennimpedanz (bei 1 kHz) <100 Ω
Min. Abschlussimpedanz 1 kΩ
Phantomspeisung 48 V/2,8 mA
Grenzschalldruckpegel bei 1kHz 134 dB SPL
Stecker XLR-3
Gewicht 550 g
Maße L 126,5 mm
B 105 mm
H 26,5 mm
12
3
12
3
++
12
3
XLR
+
XLRXLR
+
e 912 S_516585_0207_Sp6.book Seite 8 Freitag, 28. September 2007 11:15 11
