Samsung WMN-7070 User manual

구성품

벽걸이 설치시 반드시 제공되는 구성품 및 부품을 사용하여 주세요.

각도 조절 장치

1개

나사ⓐ(M5X50) : 15개

각도 조절 및 회전형 벽걸이 지지대 사용설명서

WMN-7070

부속품

앵커 : 15개

나사ⓒ(M8X40) : 4개걸이용 플라스틱 : 4개

안전을 위위한 주의 사사항

제품 설치는 반드시 판매점에서 지정한 전문 설치업자에게 의뢰해 주세요.

설치후 제품을 이동하거나 교체시에는 반드시 판매점

에서 지정한 전문 설치업자에게 문의 하세요.

설치후 매달리거나 심한 충격을 주지 마세요.

벽걸이 완완제품

와이어 고정 부품

: 1개

1. 제품 아래에서 아이가 놀지 못하게 하세요. 모서리에 머리가 부딪칠 수 있습니다.

2. 각도 조절을 하거나 회전시에 제품의 뒷면이 벽과 부딪칠 수 있으니 주의 하세요.

(모서리 4곳에 스폰지 등을 부착하면 벽과 제품이 상하는 것을 방지할 수 있습니다.)

3. 고온 다습한 곳이나 제품의 무게를 견디지 못하는 벽에는 설치하지 마세요.

4. 감전의 위험이 있으므로 벽걸이 설치 중에 TV 제품 하단의 스탠드 분리 홈에 절대 손을 넣지 마세요.

5. TV 제품의 스탠드가 분리된 홈은 TV 제품에 있는 별도의 덮개를 반드시 막고 벽걸이 설치 작업을 완료하여 주세요.

※ 본 제품의 경우 하기와 같은 조건일 경우만 설치 가능합니다.

1) 설치벽면이 콘크리트 벽체인 경우

2) 나무 벽인 경우 나무 두께가 최소 30mm 이상이며 나사 12개소를 모두 체결할수 있는 조건이 되는 경우

(나무 벽의 밀도는 0.35g/㎤ 이상일 것 예; MDF)

3) 벽면 지지 하중이 500Kg 이상의 하중을 버틸수 있는 곳

브라켓

왼쪽 : 1개 오른쪽 : 1개

나사ⓑ(M8X15) : 4개 조립 공구

각도 조절 장치를 그림과 같이 벽면에 고정 하십시오.

벽걸이 설

설치방법

①①

그림과 같이 벽면에 본체를 단단히 고정 시킨 후에 전면으로 당겨서 펼쳐진 브

라켓을 각도 조절 장치의 지정한 위치에 삽입하여 동봉된 조립 공구로 나사ⓑ

4개를 이용하여 고정 하십시오.(좌.우 동일)

각도 조절 장치를 앵커와 나사ⓐ로 그림과 같이 ①번에서 ⑭번까지

순서대로 고정 시키세요.

불가피하게 지정된 위치에 고정하지 못할 경우에는 가장 인접한 곳

으로 이동하여 고정 하세요.

⑥⑥⑦

③③

⑤

②②

④

⑨

⑧

6X50의 드릴로 구멍을 뚫으세요.

앵커 및 나사ⓐ 고정 방법

뚫은 구멍을 청소 하세요.

구멍에 동봉된 앵커를 삽입 하세요.

각도 조절 장치를 구멍에 맞추어

나사ⓐ를 체결 하세요.

PDP 본체의 나사를 제거한 후에, 동봉된 걸이용 플라스틱과 나사ⓒ 4개를

그림과 같이 결합하여 PDP 본체 뒷면에 단단하게 조여 주세요.

경경

경고

고

1. 본

본체를 벽걸이에 걸

걸은후에 걸

걸이용 플라스틱이 모

모두완전하게 걸

걸렸는지 좌,

, 우측

측면에서 필히 확

확인하세요.

2. 설치시 및및각도 조조절시 손가락이 끼끼일 수 있있으니 조심하세요..

3. 벽벽걸이 브라켓이 벽벽에 단단하게 고고정되어 있지 않않으면 본체가 떨떨어져 다칠 수수있으니 단단단하게 고정하세요..

경

경고

고

11. 벽의 강강도를 확인한 후후에 강도가 충충분하지 못한 곳곳은 반드시 적적절한 보강 작작업을 한 뒤뒤에 설치하세요..

2. 동동봉된 나사와 앵앵커는 목재와 콘콘크리트 체결용 입입니다.

33. 벽을 확확인하여 석고보드,,대리석,,철판 등등에는 적절한 전전용체결나나사를 사용하세요..

※벽에 구멍을 뚫을 때에는 반드시 지정된 직경의 드릴 비트 및

드릴을 사용 하세요.

지정되지 않은 방법으로 설치할 경우에는 안전상의 문제가

발생될 수 있습니다.

⑩⑩

⑬⑭⑭

⑪⑫⑫

그림과 같이 벽걸이의 브라켓 고정부를 전면으로 최대한 당긴 후에 PDP 본체를 반드시 두사람이 들고 벽걸이의 지정 부위에 걸어

주십시오.

경경

경고

고

※벽벽걸이에 PDP 본본체를 완전히 고고정한 후에 벽벽걸이 양쪽 상상부

2개개소를 안전핀으로 본본체가 벽걸이에 이이탈되지 않도록 안안전

하게 조조여주세요.

벽걸이 각각도 조절 방방법

※ 본 제품은 소비자의 편리성을 위해 SMOOTH MOVING MECHANISM을 도입하여 아주 부드럽게

움직이도록 설계 되어 있습니다.

※ 각도 조절은 좌.우 방향으로 10º까지 임위로 조절 할수 있습니다.

모델에 따라 각도 조절 장치의 각도가 상이 할수 있습니다.

전원선 및 기타 주변 기기 연결선의 처리는 동봉된 와이어 고정부품을 사용하여 그림과

같이 묶은 후에 회전 및 작동시에 이탈 되거나 빠지지 않는지 확인해 주시길 바랍니다.

※ 케이블을 삽입한 후에 각도 조절 장치를 전면으로

최대한 당긴 후에 와이어를 그림과 같이 각도 조절기의

지정한 구멍을 이용하여 정형하게 되면 회전시에 연결선

과 간섭되지 않습니다.

2~3회 동안 동작 확인후, 이상이 없을시에는 벽면 몰딩을

고정 바랍니다.

제품의 각도를 조정할때 너무 강한 힘을 주면 제품이 벽면과 부딪쳐

손상을 입을수 있으니 주의 하세요.

좌우 각도를 조정할 때에는 제품의 양 옆부분을 잡아 주고, 상하 각도

를 조정할 때에는 제품 윗면의 가운데를 잡으면 부드럽게 원하는 각도

로 조절할 수 있습니다.

제품 SSPEC

제품 규규격

폭(mm) 864.0

높이(mm) 550.0

깊이(mm) 45.5

무게(Kg) 20.0

벽걸이 VESA 규격 800 X 400

제품의 외관이나 사양등은 제품의 개량을 위해서, 사전에 예고 없이 변경될 수 있습니다.

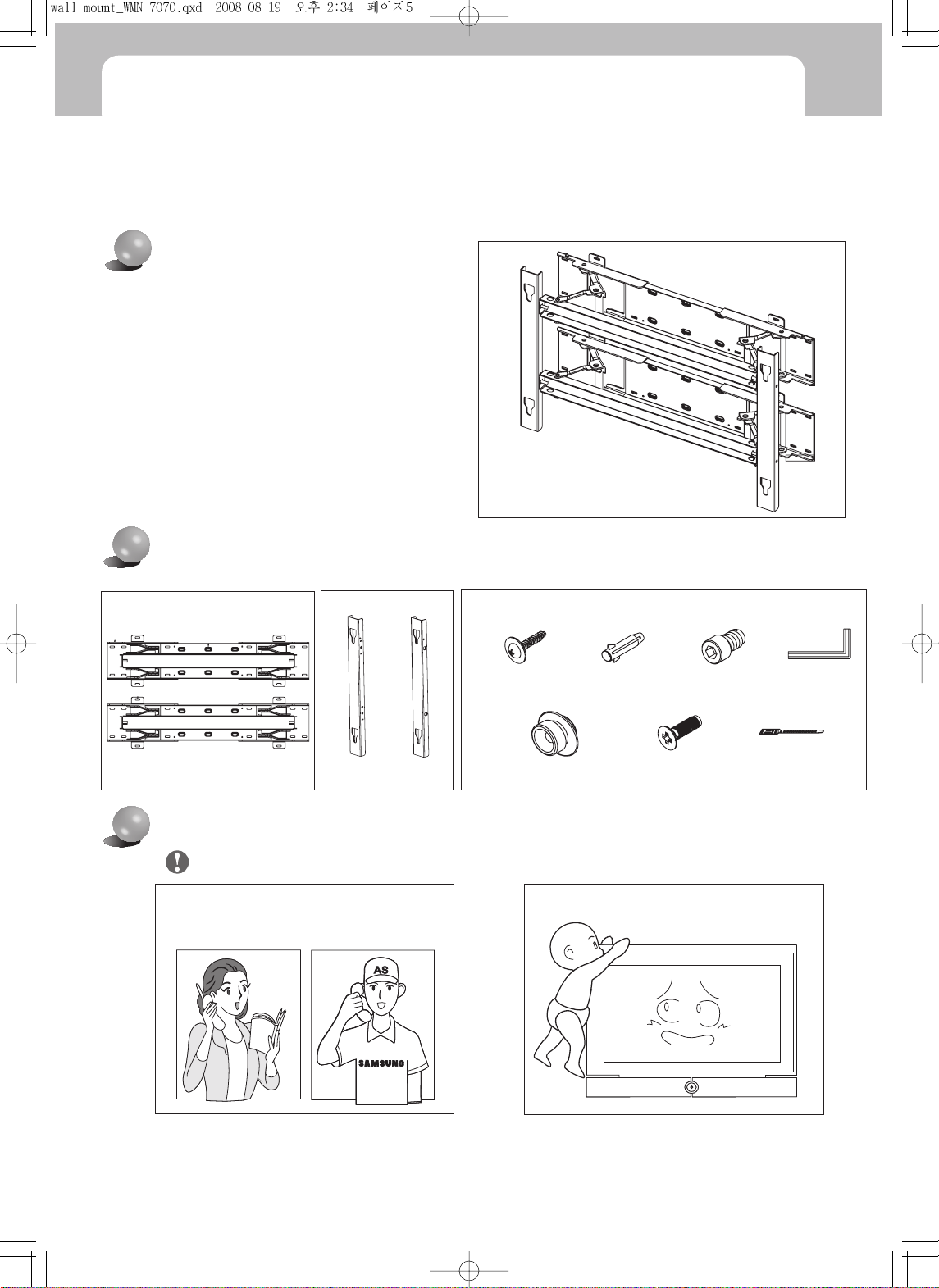

Contents

Make sure to use the parts supplied with the wall mount when installing the wall mount.

Angle Adjuster

Screws ⓐ(M5X50): 15

Tilting and Swivel Wall Mount User Manual

WMN-7070

Parts

Anchors: 15

Screws ⓒ(M8X40): 4

Plastic Hanger: 4

Safety Precautions

Make sure to consult an engineer specified by your product provider about the product installation.

Make sure to consult an engineer specified by your

product provider when moving or replacing the product

after the installation.

Do not hang onto the wall mount and avoid severe

impacts to the wall mount after the installation.

The Assembled Wall Mount

Wire Fixing Part: 1

1. Do not let children play behind the wall mount. They may hurt themselves against the edge of the wall mount.

2. Take care when tilting or swiveling the wall mount because the back of the wall mount may hit the wall.

(By attaching sponges to the edges of the wall mount, you can prevent damage to the wall and the wall mount.)

3. Do not install the wall mount in hot and humid locations or onto walls that are unable to sustain the weight of the wall mount.

4. Do not insert your fingers into the stand connection groove at the bottom of the TV while installing the TV onto the wall mount,

as there is a danger of electric shock.

5. Make sure to cover the connection groove of the TV stand with the supplied cover before finishing the wall mount installation.

※This product can only be installed under the following conditions.

1) If the wall is made of concrete.

2) If the wall is made of wood, the wall should be at least 30 mm thick and all 12 screws should be used.

(The density of the wooden wall should be at least 0.35g/㎤. E.g. MDF)

3) The wall should sustain a weight of at least 500kg.

Bracket

Left: 1 Right: 1

Screws ⓑ(M8X15): 4 Assembly Tool

Fix the Angle Adjusters onto the wall as shown by the figure.

Installing the Wall Mount

①①

Fix the main body onto the wall firmly, pull the angle adjuster forwards, insert

the brackets into the specified position of the angle adjuster and then fasten

the 4 screws ⓑwith the enclosed tool. (For both the left and right sides.)

Fix the Angle Adjuster with the anchors and screws ⓐfrom ①to ⑭

in sequence as shown by the figure.

If the specified position is not possible, fasten the screws at the

nearest available position,

⑥⑥⑦

③③

⑤

②②

④

⑨

⑧

Drill a hole with 6X50 bit.

Installing the anchors and screws ⓐ

Clean inside the hole.

Insert an anchor into the hole.

Align the Angle Adjuster to the hole

and insert and fix one of the screws ⓐ

into the hole.

Remove the screws from the PDP main body, assemble the 4 supplied

plastic hangers and screws ⓒas shown by the figure and then firmly

fasten them onto the back of the PDP main body.

1. After hanging the main body onto the wall mount, make sure to visually confirm that all plastic hangers are hanging safely

from the left and right sides.

2. Take care when installing or adjusting the angle because your fingers may be caught by the wall mount.

3. Make sure to fix the wall mount bracket onto the wall because if it is not firmly fixed onto the wall, the main body may fall and it

may cause personal injury.

1. Check the strength of the wall and if it is insufficient, make sure to reinforce the wall before the installation.

2. The supplied anchors and screws are for wooden and concrete walls.

3. Check the wall and if the wall is made of plaster board, marble or steel board, use the appropriate screws.

※Make sure to use a drill bit with the specified diameter

when drilling the hole.

Failing to do so may result in a safety problem.

⑩

⑬⑭⑭

⑪⑫⑫

Pull the bracket fixing part of the wall mount as far forwards as possible. Then two persons should hold the PDP and hang the

PDP onto the specified part of the wall mount.

※※After completely fixing the PDP main body onto the wall

mount, fasten the safety pins at the top parts of both

sides of the wall mount so that the PDP main body and

the wall mount are not separated.

Adjusting the Wall Mount

※This wall mount has adopted the Smooth Moving Mechanism for more comfortable use. Users can

adjust the wall mount very smoothly.

※You can swivel the wall mount up to 10ºin both direction.

The angle of the angle adjuster may differ depending on the model.

Tie the power cord and other cables with the supplied wire tie as shown by the figure

and check if the wires are not disconnected or moved out of position.

※If you insert the cable, pull the angle adjuster as far

forwards as possible, and then arrange the cables

using the specified hole of the angel adjuster, the wall

mount will not interfere with the cables when it swivels

Check the operation 2 or 3 times and if there is no

problem, fix the wall molding.

Take care when adjusting the wall mount, as moving the wall mount

with excessive force may cause the wall mount to collide with the wall

and result in damage to the wall mount and the wall.

When swiveling the wall mount, hold both sides of the product with

your hands and when tilting the wall mount, hold the top center of the

product for a smooth operation.

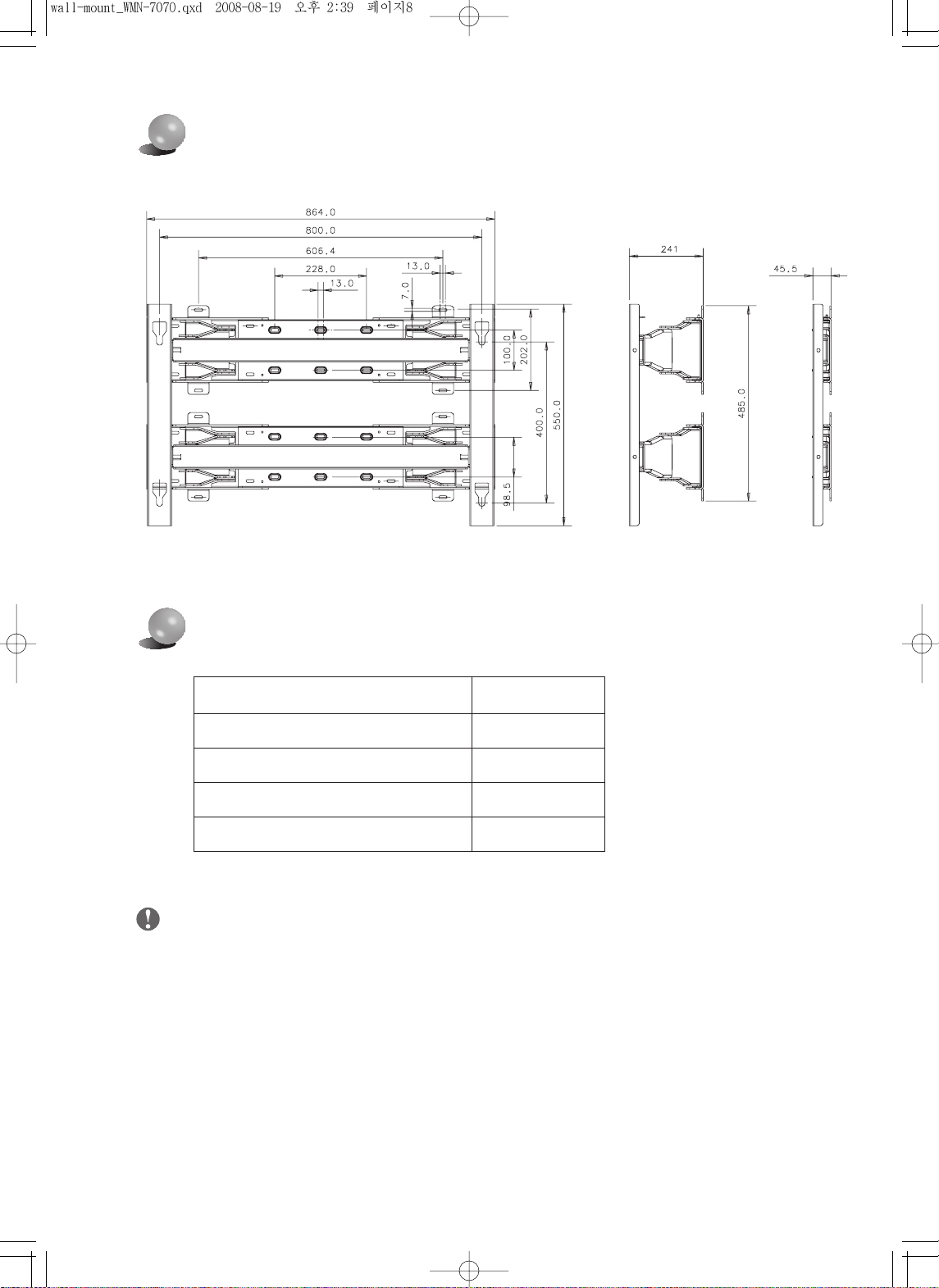

Specifications

Width (mm) 864.0

Height (mm) 550.0

Depth (mm) 45.5

Weight (Kg) 20.0

Wall Mount VESA Specifications 800 X 400

The appearance or specifications of the product are subject to change for improvement of the

product without prior notice.
