1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento bistadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . N

1 Viti e dadi per ﬂangia di ﬁssaggio alla caldaia . . . . N

Vite e dadi per ﬂangia . . . . . . . . . N

1 Tubi ﬂessibili con nipples . . . . . . . . . . . . . . . . . . . . N

Spina a 4 poli. . . . . . . . . . . . . . . . N

1. DESCRIZIONE DEL BRUCIATORE. . . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . . 1

2. DATITECNICI . . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . . 3

3.2 Alimentazione del combustibile . . . . . . . . 3

3.3 Impianti idraulici. . . . . . . . . . . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . . 5

4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . . 6

4.2 Regolazione elettrodi . . . . . . . . . . . . . . . . 7

4.3 Pressione pompa e portata aria . . . . . . . . 7

4.4 Programma di avviamento . . . . . . . . . . . . 8

5. MANUTENZIONE. . . . . . . . . . . . . . . . . . . 8

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . 9

7. NORME GENERALI DI SICUREZZA . . . .10

1– Pompa con variatore

di pressione

2– Ritardatore elettronico

3– Apparecchiatura di

comando e controllo

4– Pulsante di sblocco con

segnalazione di blocco

5– Flangia con schermo

isolante

6– Gruppo regolazione

serranda aria 2°stadio

7– Gruppo portaugello

8– Fotoresistenza

9– Martinetto

10 – Presa a 4 poli

11 – Valvola 2°stadio

12 – Valvola 1°stadio

■Approvazione DIN n°:5G266/93 secondo EN 267.

■Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

■Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,

Macchine 89/392/CEE e Rendimento 92/42/CEE.

Fig. 1 S7240

2334

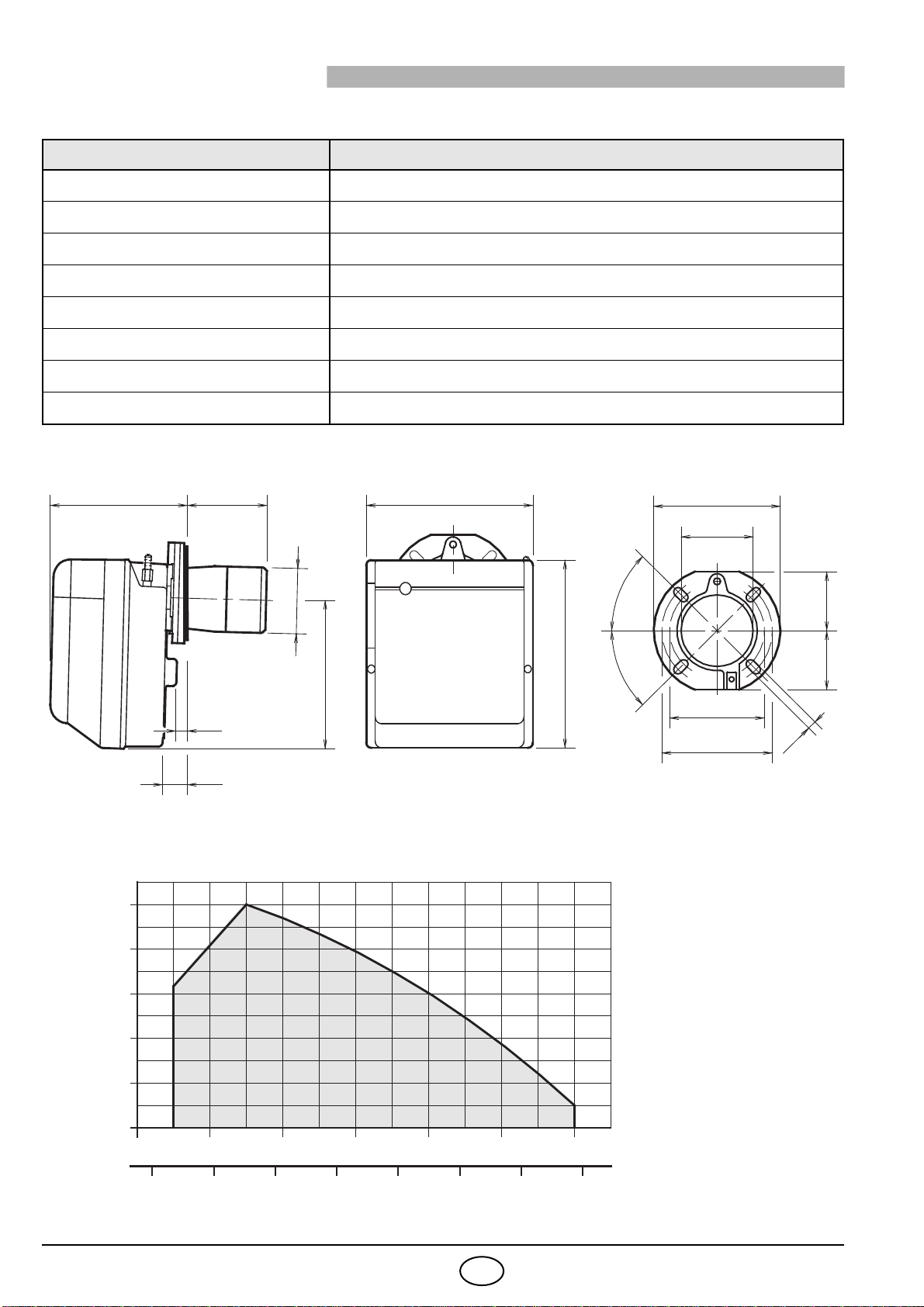

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO

(secondo EN 267)

TIPO 397T1

Portata - Potenza termica 9/11

20 kg/h – 106/130

237 kW

Combustibile Gasolio, viscosità max. a 20

C: 6 mm

Alimentazione elettrica Monofase, 230V

10%

50Hz

Motore 2A assorbiti – 2730 g/min – 286 rad/s

Condensatore 6,3

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8

15 bar

Potenza elettrica assorbita 0,39 kW

228 142 300 213

160

190

285

345

9999

127

45°

D5353

ø123

810 12 14 Portata di gasolio – kg/h

100 Potenza termica – kW

2,4

1,8

1,2

0,6

Pressione in camera di

combustione – mbar

D5355 16 18

120

3,0

140 160 180 220 240200

2334

3. INSTALLAZIONE

3.1 FISSAGGIO ALLA CALDAIA

■

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).

■

Allargare, se necessario, i fori dello schermo isolante (4), (vedi fig. 4).

■

Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e

(se necessario)

i dadi (2)

interponendo lo schermo isolante (4)

, (vedi fig. 2).

■

Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5.

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la

piastrina di fissaggio

(1)

che il pressacavo

(2)

, (vedi fig. 6).

Fig. 5

D5012

Fig. 4

D5025

Fig. 2

Fig. 3 S7071

D5345

Fig. 6

2334

3.3 IMPIANTI IDRAULICI

È necessario installare un ﬁltro sulla linea di alimentazione del combustibile

SOLO PER L’ITALIA:

Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n

73 del 29/7/71.

= dislivello;

= max. lunghezza del tubo di aspirazione;

= diametro interno del tubo.

INNESCO POMPA

Nell’impianto di fig. 7 è sufficiente

allentare l’attacco del vacuometro (6, fig. 8)

ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 9 e 10 avviare il bruciatore ed attendere

l’innesco. Se avviene il blocco prima dell’arrivo del combustibile,

attendere almeno 20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le

tubazioni siano a perfetta tenuta.

Negli impianti in depressione si consiglia di far arrivare la tubazione di ritorno alla

stessa altezza della tubazione di aspirazione. In questo caso non è necessaria la

valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello del combu-

stibile la valvola di fondo è indispensabile. Questa soluzione è meno sicura della

precedente per la possibile mancanza di tenuta della valvola.

1 - Aspirazione

2 - Ritorno

Vite di by-pass

4 - Attacco manometro

5 - Regolatore di

pressione 2

stadio

6 - Attacco vacuometro

7 - Regolatore di pressione 1

stadio

8 - Pistoncino variatore di pressione

9 - Valvola 2

stadio

10 - Valvola 1

stadio

11 - Presa di pressione ausiliaria

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

100

■

Accertarsi, prima di mettere in funzione il bruciatore, che il tubo

di ritorno del combustibile non abbia occlusioni. Una eccessiva

contropressione provocherebbe la rottura dell’organo di tenuta

della pompa.

■

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario svitare il dado di

ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il

dado (2), (vedi fig. 8).

ATTENZIONE

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

S7067

IMPIANTO NON AMMESSO

IN GERMANIA

Fig. 8

D5338

max. 4 m

D5337

Fig. 9 Fig. 10

Fig. 7

2334 5I

3.4 COLLEGAMENTI ELETTRICI

Fig. 11

S7072 A

COLLAUDO: Verificare l’arresto del bruciatore aprendo i termo-

stati, ed il blocco oscurando la fotoresistenza.

ESEGUITO IN FABBRICA

Spina 7 poli

Presa 7 poli

L1 B4S3T2T1N

Nero

Bianco

Blu

Condensatore

Terra bruciatore

Interruttore

con fusibile

6A max.

Neutro

APPARECCHIATURA

550SE

230V ~ 50Hz

123

D5410

Fotoresistenza

Termostato

di massima

a riarmo manuale

Blu

Valvola olio 1°stadio

Contaore 1°stadio

(230V - 0,1A max.)

Termostato di

regolazione Segnalazione

di blocco esterna

(230V - 0,1A max.)

Elettrodi di

accensione

Nero

Contaore 2°stadio

(230V - 0,1A max.)

12 123

Valvola olio 2°stadio

T6B5 Spina 4 poli

Presa 4 poli

Blu

Nero

Bianco

Blu

Marrone

2 1 321

RITARDATORE

ELETTRONICO

■Termostato

NON SCAMBIARE IL

NEUTRO CON LA FASE

ATTENZIONE

Motore

NOTE:

–Sezione dei conduttori 1,5 mm2.

–I collegamenti elettrici eseguiti dall’installatore devono rispettare

le norme vigenti nel paese.

*(Vedi pag. 4).Collegare il dispositivo automatico di intercettazione

(230V - 0,5A max.) ai morsetti N - T2 della spina 7 poli.

■Collegare il termostato 2°stadio ai morsetti T6 - T8 togliendo

il ponte.

2°stadio

1 2 3 4

Marrone

Per togliere l’apparecchiatura dal bruciatore allentare la vite (A, fig. 11) dopo

aver sconnesso tutti i componenti, la spina a 7 poli ed il filo di terra.

In caso di smontaggio dell’ apparecchiatura riavvitare la vite (A) con

una coppia di serraggio da 1 ¸1,2 Nm.

2334 6I

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e

il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della

caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la regolazio-

ne della testa di combustione e la regolazione della serranda dell’aria secondo la tabella seguente.

I valori di tabella sono riferiti al 12,5% di CO2e al livello del mare.

UGELLI CONSIGLIATI

Monarch tipo R ; Delavan tipo W - E

Steinen tipo Q; Danfoss tipo S

Satronic tipo S

PER MONTARE L’UGELLO ESEGUIRE LE

SEGUENTI OPERAZIONI:

– Estrarre il gruppo portaugello (1) dopo aver al-

lentato le viti (2), svitato il dado (3), sfilato i ca-

vetti (4) dall’apparecchiatura e la fotoresistenza

(5), (vedi fi. 12).

– Sfilare i cavetti (4) dagli elettrodi, estrarre dal

gruppo portaugello (1) il gruppo supporto elica

(8) dopo aver allentato la vite (3, ﬁg. 13, pag.7).

–Avvitare l’ugello (9) correttamente stringen-

dolo come mostrato in fig. 12.

ATTENZIONE

Al rimontaggio del gruppo portaugello avvitare il

dado (3) come mostrato in figura sotto.

Ugello

Pressione

pompa Portata bruciatore Regolazione

testa Regolazione serranda

bar kg/h ±4% 1°stadio 2°stadio

GPH Angolo 1°stadio 2°stadio 1°stadio 2°stadio Tacca Tacca Tacca

2,50 60°9 15 8,7 11,2 0 0,2 1,8

3,00 60°9 15 10,5 13,5 1 0,5 2,7

3,50 60°9 15 12,5 15,7 2,5 0,8 3,7

4,00 60°9 15 14,0 17,7 4 1,0 4,5

4,50 60°9 14 16,4 20,0 6 1,3 6,0

1 2

S7239

Fig. 12

SERRARE SENZA

PORTARE A BATTUTA

D5684

2334 7I

REGOLAZIONE TESTA (vedi fig. 12, pag. 6)

Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (6)

fino a che la tacca incisa sulla staffa di regolazione (7) coincide con il piano esterno del gruppo portaugello (1).

– Nello schizzo, la testa è regolata per una portata di 3,50 GPH a 15 bar.

La tacca 2,5 della staffa di regolazione coincide con il piano esterno del gruppo portaugello come indica-

to in tabella.

4.2 REGOLAZIONE ELETTRODI

Fig. 15

Fig. 14

S7064

Appoggiare il gruppo supporto-

elica (1) al portaspruzzo (2) e

bloccare con la vite (3).

Per eventuali aggiustamenti al-

lentare la vite (4) e spostare il

gruppo elettrodi (5), (vedi fig. 13).

ATTENZIONE

Per accedere agli elettrodi eseguire

l’operazione descritta al capitolo

4.1 – alla voce “UGELLI CONSI-

GLIATI” (pag. 6).

D5341 6 ¸7 mm

4,5 – 0,5 mm

Fig. 13 4

123

LE MISURE DEVONO

ESSERE RISPETTATE

ATTENZIONE

4.3 PRESSIONE POMPA E PORTATA ARIA

■REGOLAZIONE 1°STADIO

REGOLAZIONE SERRANDA ARIA

Allentare il dado (1), agire sulla vite (2) e portare l’indice (3) sulla posizio-

ne desiderata. Quindi bloccare il dado (1), (vedi fig. 14).

REGOLAZIONE PRESSIONE

Viene tarata in fabbrica a 9 bar.

Se è necessario ritarare tale pressione o se si preferisce cambiarla, basta

agire sulla vite (7).

Il manometro per il controllo della pressione va montato al posto del tappo

(8), (vedi fig. 15).

■REGOLAZIONE 2°STADIO

REGOLAZIONE SERRANDA ARIA

Allentare il dado (4), agire sulla vite (5) fino a

portare l’indice (6) sulla posizione desiderata.

Quindi bloccare il dado (4), (vedi fig. 14).

REGOLAZIONE PRESSIONE

Viene tarata in fabbrica a 15 bar.

Se è necessario ritarare tale pressione, o se si

preferisce cambiarla, basta agire sulla vite (9).

Il manometro per il controllo della pressione va

montato al posto del tappo (8), (vedi fig. 15).

All’arresto del bruciatore la serranda dell’aria si

chiude automaticamente, fino ad una

depressione max. al camino di 0,5 mbar.

2334 8I

4.4 PROGRAMMA DI AVVIAMENTO

Segnalato dalla spia sull’apparecchiatura di comando e controllo (4, fig. 1, pag. 1).

In questo caso il bruciatore non parte più in quanto si è veriﬁcato un guasto di particolare gravità.

CHIAMARE IL SERVIZIO DI ASSISTENZA

Il servizio di assistenza abilitato deve prima verificare l’efficienza della fotoresistenza (8, fig. 1, pag. 1), della valvola

di intercettazione di 1°stadio (12, fig. 1, pag. 1) e del pistoncino del variatore di pressione (8, fig. 8, pag. 4).

IL BLOCCO È RIPRISTINABILE INSERENDO UN OPPORTUNO UTENSILE NEL FORO POSTO SUL FONDO

DELL’APPARECCHIATURA DI COMANDO E CONTROLLO.

5. MANUTENZIONE

Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato.

La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo

consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.

Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al

bruciatore agendo sull’interruttore generale dell’impianto.

LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:

■Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del

combustibile.

■Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.

■Rilevare il corretto consumo di combustibile.

■Cambiare ugello.

■Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sull’elica di turbolenza.

■Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, controllando le corrette tarature in

1°e 2°stadio di tutti gli elementi indicati nel presente manuale. Quindi effettuare un’analisi della com-

bustione verificando:

●Temperatura dei fumi al camino.

●Contenuto della percentuale di CO2.

●Contenuto di CO (ppm).

●Indice di opacità dei fumi, secondo la scala di Bacharach.

Blocco per mancata

accensione

D5369

0¸150s ~12s

Blocco per

mancato spegnimento

Normale

Termostato 1°stadio

Termostato 2°stadio

Motore

Trasf. d’accensione

Valvola 1°stadio

Fiamma 1°stadio

Valvola 2°stadio

Fiamma 2°stadio

Spia blocco

Blocco per mancato

spegnimento 0¸150s ~12s 5s 0¸150s ~12s 20¸60s

3¸28s 3¸28s

Other manuals for Gulliver RG4D

This manual suits for next models

Table of contents

Languages:

Other Riello Burner manuals

Riello

Riello GS10 Quick start guide

Riello

Riello Riello F10 User manual

Riello

Riello RS 250 MZ Quick start guide

Riello

Riello 20034365 Quick start guide

Riello

Riello RLS 200/EVi MX Quick start guide

Riello

Riello RS 64/M MZ Quick start guide

Riello

Riello RX80 S/PV Quick start guide

Riello

Riello RDB1 WORCESTER GREENSTAR 12/18 Quick start guide

Riello

Riello 40 GS5 Quick start guide

Riello

Riello G20 Quick start guide

Riello

Riello ER Series Quick start guide

Riello

Riello RS 160/E BLU Quick start guide

Riello

Riello PRESS 140 T/N ECO Quick start guide

Riello

Riello GAS 3 P/M Quick start guide

Riello

Riello F20 Quick start guide

Riello

Riello RL 190/M Quick start guide

Riello

Riello DB 12 LM C10 Quick start guide

Riello

Riello RX 300 S/PV Quick start guide

Riello

Riello RLS 300/E Quick start guide

Riello

Riello GI/EMME 1400 Quick start guide

Riello

Riello GAS 4 Quick start guide

Riello

Riello GAS 5 P/M Quick start guide

Riello

Riello RS 1300/E C01 Quick start guide

Riello

Riello RS 68/M BLU Quick start guide

Popular Burner manuals by other brands

True Induction

True Induction TI4B user guide

Weishaupt

Weishaupt WG20 Series manual

Carolina Cooker

Carolina Cooker M116672 owner's guide

Unigas

Unigas HTP2000 installation manual

baltur

baltur BT 250 DSG 4T manual

muenkel design

muenkel design round burner Operating and installation instructions

Ecoflam

Ecoflam Multicalor 170.1 manual

baltur

baltur BT 14 DSGW Instruction

artisan

artisan Art-SB1 Care & use manual

AESYS

AESYS TurboFire II Installation, operation and maintenance manual

IKEA

IKEA GRILLSKÄR manual

RUSTA

RUSTA SAREK manual

PROPOINT

PROPOINT 8933657 manual

baltur

baltur TBL 1000 ME Instruction manual for installation, use and maintenance

Riello Burners

Riello Burners P 200 P/G Installation, use and maintenance instructions

WLD-TEC

WLD-TEC powerjet instruction manual

MSR

MSR DRAGONFLY instruction manual

baltur

baltur COMIST 23SP Instruction
