PATONA RGB-216ARC User manual
- 1 -
DE | Photo / Video LED 216ARC RGB
Produktmerkmale
• Helligkeit bis zu 1200 LUX
• Stufenlos dimmbar
• 216 RGB-WW LEDs 5050
• Farbtemperatur von 2500K bis 8500K
• 1.77 Zoll TFT Farbdisplay
• Integrierte Abschirmklappen
• Betrieb über SON NP-F Akkus oder DC-Eingang
• 43 kreative Szenenvoreinstellungen
• Inklusive Fernbedienung
Produktübersicht
1. Diffusor 8. Akku-Entriegelung
2. LED Paneel 9. Funktionstaste
3. Abschirmklappen 10. Bildschirm
4. Winkeljustierung 11. Funktionswahl
5. Befestigung 12. DC Eingang
6. Halterung 13. Netzschalter
7. Akkufächer 14. Fernbedienung
Inbetriebnahme
»Betrieb mit 2 SON NP-F Akkus
1. Legen Sie zwei Akkus des Typs SON NP-F in die Akkufächer ein.
2. Stellen Sie den Netzschalter an der Fotoleuchte auf "I".
3. Das LCD leuchtet auf, die Fotoleuchte ist betriebsbereit.
- 2 -
»Betrieb mit externer Stromversorgung
1. Schließen Sie einen passenden Adapter (14V 3A) am DC-Eingang der Fotoleuchte an.
2. Verbinden Sie den Adapter mit einer geeigneten Stromquelle.
3. Stellen Sie den Netzschalter an der Fotoleuchte auf "II".
4. Das LCD leuchtet auf, die Fotoleuchte ist betriebsbereit.
»Ausschalten der Fotoleuchte
1. Stellen Sie den Netzschalter auf "0".
2. Die Fotoleuchte geht aus.

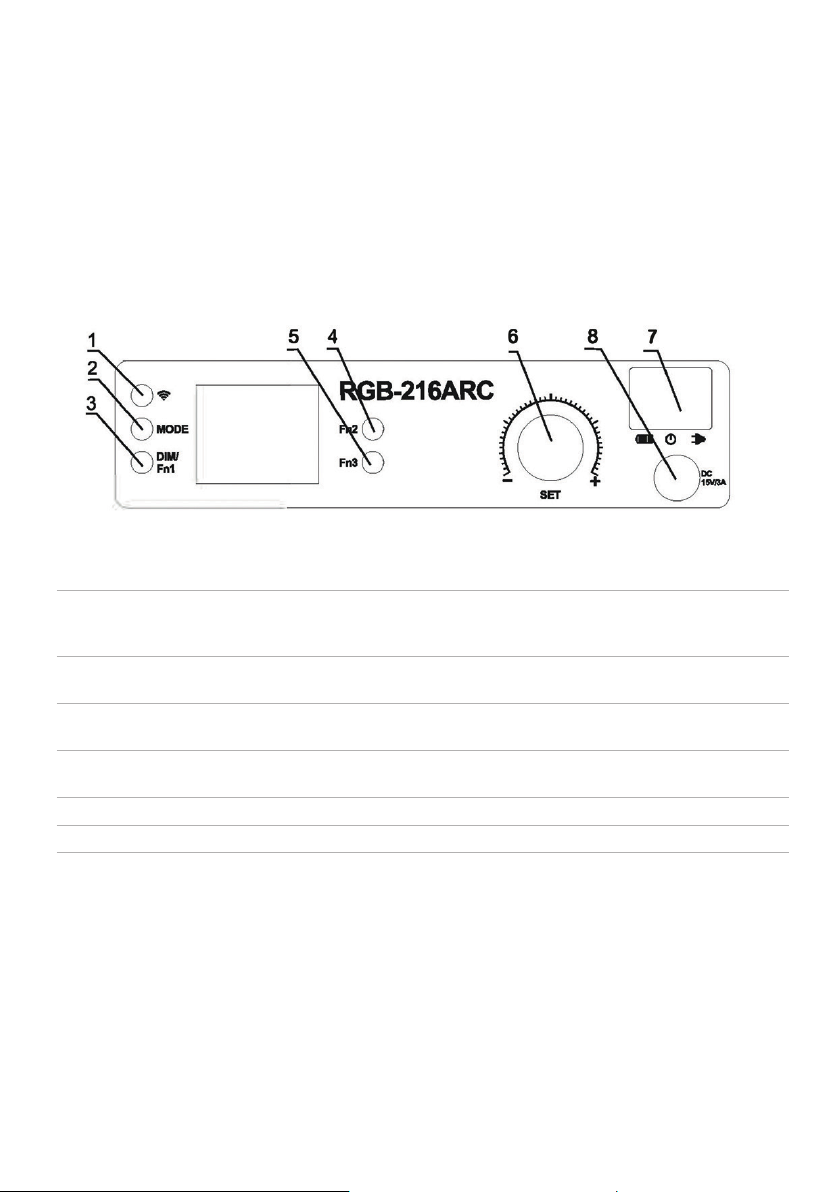

Bedienung
1 WLAN (Icon) Drücken Sie diese Taste, um in die Einstellungen für Kanal (CH), Gruppe (GR)
und ID zu gelangen.
2 MODE Drücken Sie diese Taste für die Auswahl der Modi Weißlicht (WHITE LIGHT
CCT), Farblicht (COLOR LIGHT HSI) und die Auswahl des Szenenmodus
(SCENE FX).
3 DIM/Fn1 Drücken Sie diese Taste, um für den ausgewählten Modus den gewünschten
Parameter auszuwählen.
4 Fn2 Drücken Sie diese Taste, um für den ausgewählten Modus den gewünschten
Parameter auszuwählen.
5 Fn3 Drücken Sie diese Taste, um für den ausgewählten Modus den gewünschten
Parameter auszuwählen.
6 SET Verwenden Sie diesen Regler, um den ausgewählten Parameter einzustellen.
7 POWER Netzschalter: I = Akkubetrieb, II = Netzbetrieb
8 DC DC Eingang für den Netzbetrieb
Lichtwahl
Sie können zwischen drei Modi wählen: WHITE LIGHT > COLOR LIGHT > SCENE.
»Weißlicht (CCT)
Aktivieren:
Wechseln Sie mit der Taste MODE den Modus WHITE LIGHT CCT.
Helligkeit einstellen:
Drücken Sie die Taste DIM/Fn1, um den Parameter für die Helligkeit (BRIGHTNESS) auszuwählen.
Verwenden Sie dann den Regler SET, um die Helligkeit einzustellen.
- 3 -
Farbtemperatur einstellen:
Drücken Sie die Taste Fn2, um den Parameter für die Farbtemperatur (COLOR TEMPERATURE)
auszuwählen.
Verwenden Sie dann den Regler SET, um die Farbtemperatur einzustellen.
»Farblicht (HSI)
Aktivieren:
Wechseln Sie mit der Taste MODE in den Modus COLOR LIGHT HSI.
Helligkeit einstellen:
Drücken Sie die Taste DIM/Fn1, um den Parameter für die Helligkeit (BRIGHTNESS) auszuwählen.
Verwenden Sie dann den Regler SET, um die Helligkeit einzustellen.
Sättigung einstellen:
Drücken Sie die Taste Fn2, um den Parameter für die Sättigung (SATURATION) auszuwählen.
Verwenden Sie dann den Regler SET, um die Sättigung einzustellen.
Farbton einstellen:
Drücken Sie die Taste Fn3, um den Parameter für den Farbton (HUE TONE/COLOR) auszuwählen.
Verwenden Sie dann den Regler SET, um den Farbton einzustellen.
»Szenenlicht (FX)
Aktivieren:
Wechseln Sie mit der Taste MODE in den Modus SCENE FX.
Helligkeit einstellen:
Drücken Sie die Taste DIM/Fn1, um den Parameter für die Helligkeit (BRIGHTNESS) auszuwählen.
Verwenden Sie dann den Regler SET, um die Helligkeit einzustellen.
Scene auswählen:
Drücken Sie die Taste Fn2, um den Parameter für die Szene (SCENE) auszuwählen.
Verwenden Sie dann den Regler SET, um die Szene einzustellen.
LEDs RGB-WW LED 216 Stück 5in1 (0.5W × 5)
Leistung max. 40W
Ra >95
Kaltweiß C max. 1000lx/1m 2500K
Warmweiß W max. 1200lx/1m 8500K
Dimmbereich 0-100%
Beleuchtungswinkel >120°
1 Stück
Abschirmklappen 4 Stück 0-180°
Fernbedienung Batterien 2x 1.5V AAA
Stromversorgung 2x SON NP-F oder DC Netzteil 15V 3A
Anschlüsse DC Anschluss 5.5mm x 2.5mm (positiv und negativ außen)
- 4 -
Umgebungsfeuchtigkeit max. 20 – 90%
Umgebungstemperatur max. 0 – 35°C
Lagertemperatur max. -10 – 50°C
Gewicht, Größe ca. 1200g, 219 × 170 × 31.4mm
Die Fernbedienung
»Verbinden der Fernbedienung mit dem Fotolicht
Um die Fernbedienung nutzen zu können ist es nötig, das Kanal, Gruppe und ID auf der Fernbedie-
nung und dem Fotolicht gleich eingestellt sind. Sie können mit einer Fernbedienung mehrere Fotolich-
ter steuern. Über die ausgewählten Gruppe wählen Sie das jeweilige Fotolicht.
Aktivieren:
Schalten Sie das Fotolicht ein und drücken Sie die Taste mit dem WLAN-Symbol.
Kanal einstellen:
Drücken Sie die Taste DIM/FN1, um den Parameter für CH auszuwählen.
Verwenden Sie dann den Regler SET, um den Kanal einzustellen (CH 1-40).
Gruppe einstellen:
Drücken Sie die Taste Fn2, um den Parameter für GR auszuwählen.
Verwenden Sie dann den Regler SET, um die Gruppe einzustellen (GR 0-9, GR A-F).
ID einstellen:
Drücken Sie die Taste Fn3, um den Parameter für ID auszuwählen.
Verwenden Sie dann den Regler SET, um die ID einzustellen (ID 1-99)

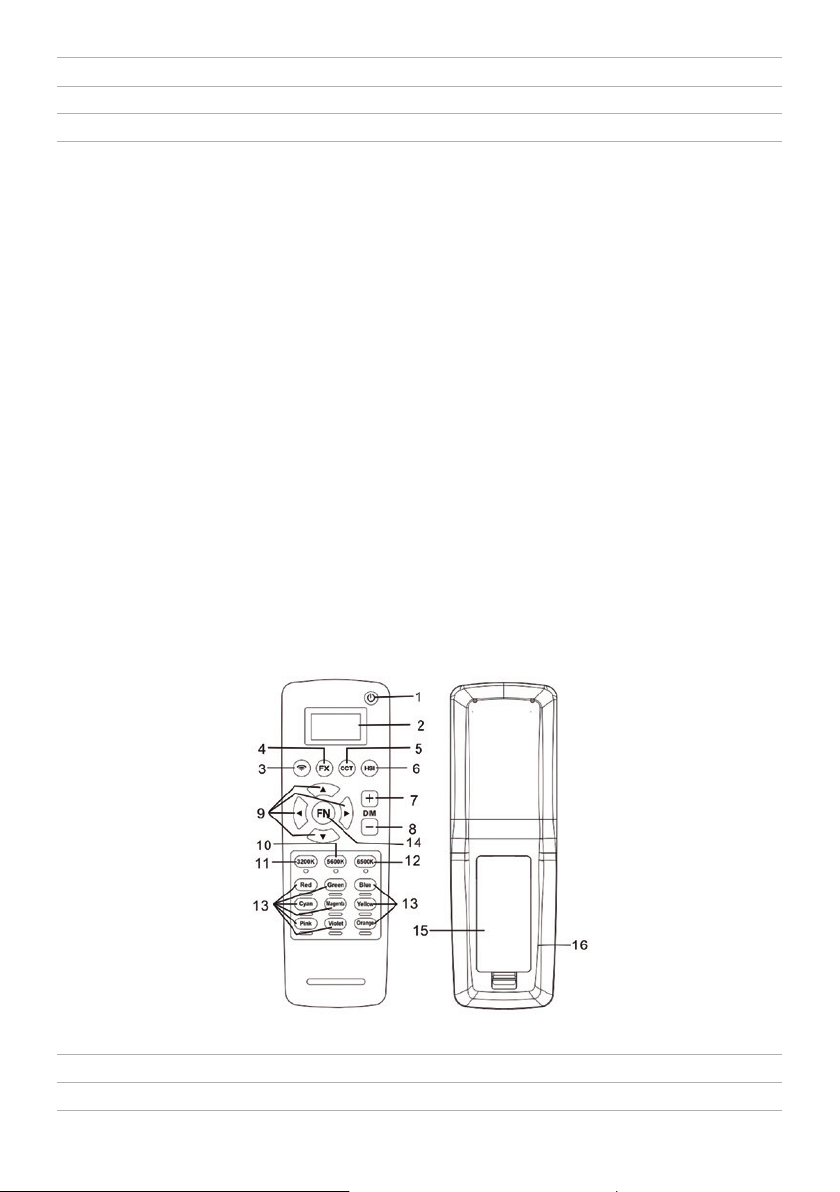

»Produktübersicht der Fernbedienung
1. ON/OFF 9. Oben, unten, links, rechts
2. Display 10. 5600K Farbtemperatur
3. 2.4G Modus 11. 3200K Farbtemperatur
- 5 -
4. Szenenmodus 12. 6500K Farbtemperatur
5. Weißlichtmodus (CCT) 13. Shortcuts für Farbeinstellungen
6. Farblichtmodus (HSI) 14. Gruppenauwahl
7. DIM-Funktion (+) 15. Batteriefachabdeckung
8. DIM-Funktion (-) 16. Batteriefach
»Nutzung der Fernbedienung
Einschalten/Ausschalten:
Drücken Sie die Taste "1", um die Fernbedienung ein- oder auszuschalten.
Fernbedienung mit Fotolicht verbinden:
Wenn die Fernbedienung eingeschaltet ist, drücken Sie auf die Taste (3) um den 2.4G Modus aufzuru-
fen. Sie können die Werte für CH, GR und ID über die Richtungstasten (9) einstellen. Damit die Fern-
bedienung mit dem Fotolicht interagieren kann, ist es notwendig, auf der Fernbedienung die gleichen
Parameter (CH, GR, ID) wie auf dem Fotolicht zu wählen.
Szenenmodus FX:
Drücken Sie auf die Taste (4), um in den Szenenmodus zu gelangen. Sie können die Richtungstasten
(9) nutzen, um die gewünschte Szene auszuwählen.
Weißlichtmodus CCT:
Drücken Sie die Taste (5), um in den Weißlichtmodus zu wechseln. Mit den Richtungstasten (9) kön-
nen Sie dei Farbtemperatur (2500K – 8500K) einstellen.
Farblichtmodus HSI:
Drücken Sie die Taste (6), um in den Farblichtmodus zu wechseln. Mit den Richtungstasten (9) kön-
nen Sie die Farbsättigung und den Farbumfang einstellen.
Helligkeitseinstellungen:
Drücken Sie die Taste (7/8), um die Helligkeiten der verschiedenen Modi zu ändern.
Gruppeneinstellungen:
Drücken Sie im 2.4G-Modus die Taste (14), um das Fotolicht der entsprechenden Gruppe zu steuern
bzw. die gewünschte Gruppe auszuwählen.
Farbtemperatureinstellungen:
Drücken Sie die Taten 5600K/3200K oder 6500K, um schnell in die gewünschte Farbtemperatur zu
wechseln.
Shortcus:
Mit den Shortcut-Tasten können Sie schnell die gewünschte Farbskala auswählen.
Warnhinweise
• Das Fotolicht ist nicht Staub- und oder Wasserdicht.
• Schützen Sie das Fotolicht vor starken Erschütterungen, lassen Sie es nicht fallen.
• Decken Sie die Lüftungsöffnungen nicht ab, da es sonst zu starker Hitzeentwicklung bis zum Brand
kommen kann.
• Sehen Sie nicht direkt in das Licht der LEDs, es kann sonst zu Verletzungen der Netzhaut und Seh-
behinderung kommen.
• Stellen Sie das Fotolicht nicht in der Nähe von brennbaren Objekten, Gasen oder anderen Substan-
zen auf.
- 6 -
• Das Fotolicht und sein Zubehör ist kein Kinderspielzeug.
• Achten Sie darauf, das Fotolicht nach der Nutzung auszuschalten. Trennen Sie es von der Strom-
quelle bzw. entfernen Sie die Akkus.
• Lassen Sie das Fotolicht nach dem Gebrauch abkühlen, bevor Sie es verpacken oder abbauen.
•
• Achten Sie auf die korrekten Spannungswerte bei der Nutzung eines Netzteils.
• Achten Sie auf die Kompatibilität bei der Nutzung von Akkus. Nutzen Sie nur Akkus des Typs SON
NP-F.
- 7 -
EN | Photo / Video LED 216ARC RGB
Product Features
• Brightness up to 1200 LUX
•
• 216 RGB WW LEDs 5050
• Color temperature from 2500K to 8500K
• 1.77 inch TFT color display
• Integrated barndoors
• Operation via SON NP-F batteries or DC input
• 43 creative scene presets
• Including remote control
Product Overview
1. Diffuser 8. Battery release
2. LED panel 9. Function button
3. Barn doors 10. Display
4. Angle adjustment 11. Function selection
5. Fastening 12. DC input
6. Bracket 13. Power switch
7. Battery compartments 14. Remote control
Installation
»Operation with 2 SON NP-F batteries
1. Insert two SON NP-F type batteries into the battery compartments.
2. Set the power switch on the photo light to "I".
3. The LCD lights up, the photo light is ready to use.
»Operation with external power supply
- 8 -
1. Connect a suitable adapter (14V 3A) to the DC input of the photo light.
2. Connect the adapter to an appropriate power source.
3. Set the power switch on the photo light to "II".
4. The LCD lights up, the photo light is ready to use.
»Switch off the photo light
1. Set the power switch to "0".
2. The photo light turns off.
Using the photo light
1 WLAN (Icon) Press this button to enter Channel (CH), Group (GR) and ID settings.
2 MODE Press this button for WHITE LIGHT CCT mode selection, COLOR LIGHT HSI
mode selection and SCENE FX mode selection.
3 DIM/Fn1 Press this button to select the desired parameter for the selected mode.
4 Fn2 Press this button to select the desired parameter for the selected mode.
5 Fn3 Press this button to select the desired parameter for the selected mode.
6 SET Use this knob to adjust the selected parameter.
7 POWER Mains switch: I = battery operation, II = mains operation
8 DC DC input for mains operation
Light Selection
You can choose between three modes: WHITE LIGHT > COLOR LIGHT > SCENE.
»White Light (CCT)
Activate:
Use the MODE button to change the WHITE LIGHT CCT mode.
Adjust brightness:
Press the DIM/Fn1 button to select the BRIGHTNESS parameter.
Then use the SET knob to adjust the brightness.
Set color temperature:
Press the Fn2 button to select the color temperature (COLOR TEMPERATURE) parameter.
Then use the SET knob to adjust the color temperature.
- 9 -
»Color light (HSI)
Activate:
Switch to COLOR LIGHT HSI mode with the MODE button.
Adjust brightness:
Press the DIM/Fn1 button to select the BRIGHTNESS parameter.
Then use the SET knob to adjust the brightness.
Adjust saturation:
Press the Fn2 button to select the SATURATION parameter.
Then use the SET knob to adjust the saturation.
Set Hue:
Press the Fn3 button to select the HUE TONE/COLOR parameter.
Then use the SET knob to adjust the hue.
»Scene Light (FX)
Activate:
Switch to SCENE FX mode with the MODE button.
Adjust brightness:
Press the DIM/Fn1 button to select the BRIGHTNESS parameter.
Then use the SET knob to adjust the brightness.
Select scene:
Press the Fn2 button to select the parameter for the scene (SCENE).
Then use the SET knob to set the scene.
LEDs RGB-WW LED 216 pieces 5in1 (0.5W × 5)
Perfomance 40W max
Ra >95
Cold white C max. 1000lx/1m 2500K
Warm white W max. 1200lx/1m 8500K
Dimming range 0-100%
Lighting angle >120°
1 piece
Barn doors 4 pieces 0-180°
Remote control batteries 2x 1.5V AAA
Power supply 2x SON NP-F or DC power supply 15V 3A
Connections DC connector 5.5mm x 2.5mm (positive and negative outside)
Ambient humidity max. 20 - 90%
Ambient temperature max. 0 – 35°C
Storage temperature max. -10 – 50°C
Weight and size approx. 1200g, 219 × 170 × 31.4mm
Table of contents
Languages:
Other PATONA Camera Accessories manuals
Popular Camera Accessories manuals by other brands
Viltrox
Viltrox EF-NEX Mount instructions
Calumet
Calumet 7100 Series CK7114 operating instructions
Ropox
Ropox 4Single Series User manual and installation instructions
Cambo
Cambo Wide DS Digital Series Main operating instructions
Samsung
Samsung SHG-120 Specification sheet
Ryobi
Ryobi BPL-1820 Owner's operating manual
