Palazzetti ECOFIRE IDRO HAMMER Installation guide

ECOFIRE®

IDRO HAMMER

LIBRETTO PRODOTTO

PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT

PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO

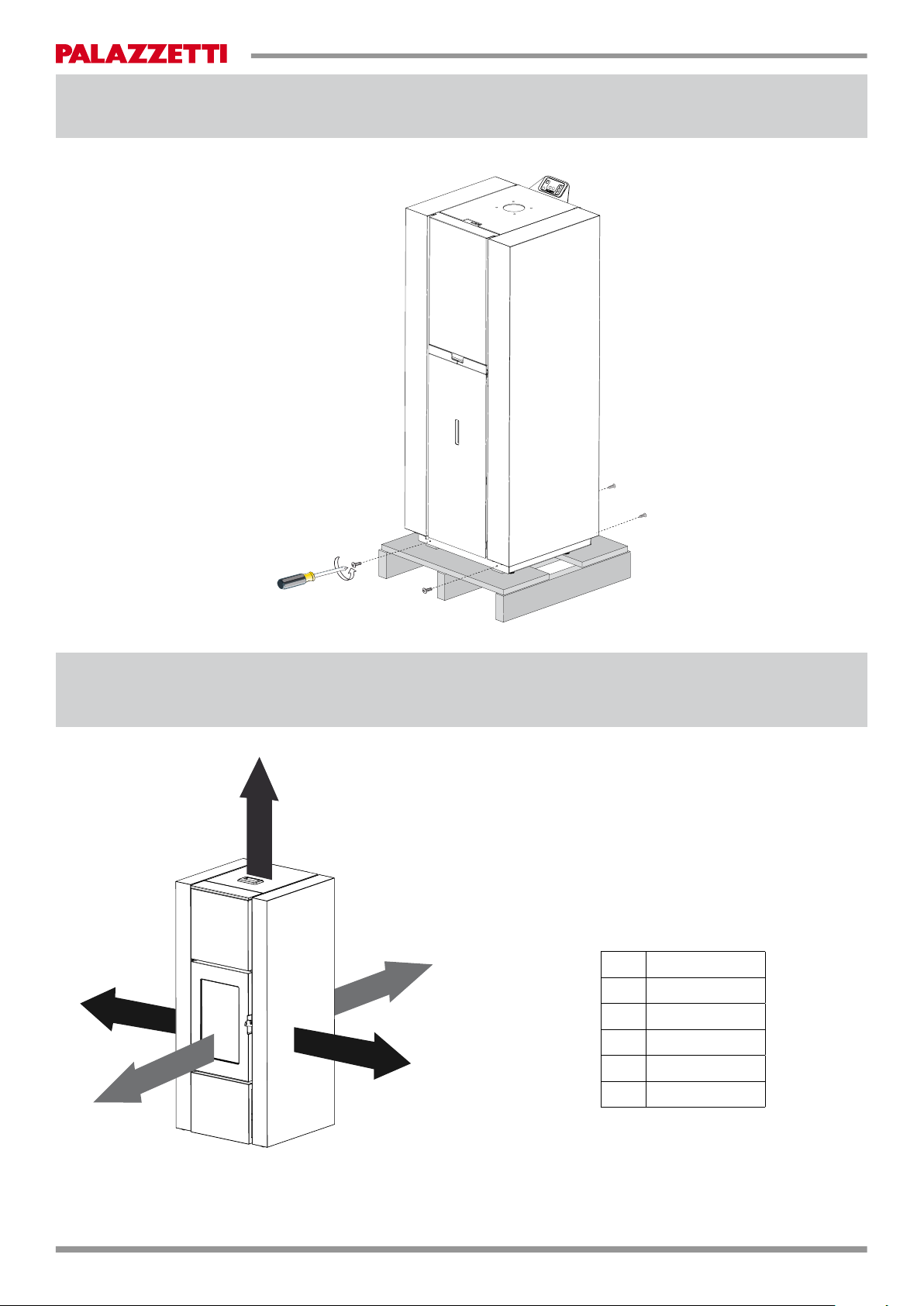

RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT

SCHAUFEL ENTFERNEN - REMOCION PALETA

DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI

MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS - DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES

MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIAMÍNIMADE MATERIALES COMBUSTIBLES

[cm]

X1 150

X2 20

Y1 20

Y2 20

Z60

004772910 IDRO HAMMER PALAZZETTI - 10/2013

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL

ACOPERCHIO SERBATOIO PELLET LID COUVERCLE DU RESERVOIR BEHAELTERABDECKUNG TAPA DEL TANQUE

BSERBATOIO PELLET FUEL HOPPER RESERVOIR PELLET BEHAELTER PELLET TANQUE PELLET

CPORTINA FOCOLARE FIREBOX DOOR PORTE FOYER FEUERTUER PUERTA DEL HOGAR

DVETRO PORTINA GLASS PANEL VITRE PORTE GLASTUER VIDRIO PUERTA

EGANCIO DI CHIUSURA CLOSING HOOK CROCHET DE FERMETURE SCHLIESSHACKEN GANCHO DE CIERRE

FTUBO DI SCARICO CALDAIA BOILER DISCHARGE

WATER PIPE TUYAU DE VIDANGE ABFLUSSROHR DESAGÜE

GVASO DI ESPANSIONE CHIUSO CLOSED EXPANSION TANK RÉSERVOIR D’EXPANSION AUSDEHNUNGSGEFÄSS VASO DE EXPANSIÓN

HVALVOLA DI SFIATO

AUTOMATICA AUTOMATIC BLEED VALVE ROBINET DE PURGE

AUTOMATIQUE AUTOMATISCHEN

ENTLÜFTUNGSVENTIL PURGADOR AUTOMÁTICO

JVANO ISPEZIONE INSPECTION

COMPARTMENT TRAP DE VISITE INSPEKTIONSOEFFNUNG CAJA DE INSPECCION

KCASSETTO CENERE ASH DRAWER TIROIR A CENDRES ASCHENLADE CAJON DE CENIZA

LBRACIERE BURNING POT BRASIER BRENNSCHALE BRASERO

MFIANCO LATERALE SIDE PLATE COTE (DROITE OU GAUCHE) SEITENWAND LATERAL

NDISPLAY DISPLAY TABLEAU BEDIENUNGSFELD PANEL

OTUBO DI USCITA FUMI FLUE PIPE TUYAU D’EVACUATION DES

FUMEES ABGASROHR TUBO SALIDA HUMOS

PCAVO DI ALIMENTAZIONE POWER CORD CABLE D’ ALIMENTATION SPEISEKABEL CABLE DE ALIMENTACIÓN

QTUBO DI RITORNO INLET WATER TUYAU DE RETOUR RUECKLAUFROHR RETORNO

RSCARICO DI SICUREZZA SAFETY DISCHARGE

WATER PIPE TUYAU DE VIDANGE DE

SÉCURITÉ SICHERHEIT ABFLUSSROHR DESAGÜE DE SEGURIDAD

STUBO DI MANDATA OUTLET WATER TUYAU DE DÉPART VORLAUFSROHR MANDADA

TTUBO ARIA COMBURENTE AIR INTAKE TUBE POUR L’AIR COMBURANT VERBRENNUNGSLUFTROHR TUBO AIRE COMBURENTE

UINTERRUTTORE SWITCH INTERRUPTEUR SCHALTER INTERRUPTOR

VCONNETTORE RJ11 PLUG RJ11 CONNECTEUR RJ11 ANSCHLUSS CONECTOR RJ11

WMORSETTIERA TERMINAL BLOCK MORSETTIERA KLEMMENBRETT TERMINAL

XTERMOSTATI A RIARMO

MANUALE STB THERMOSTAT STB THERMOSTAT STB THERMOSTAT TERMOSTATO CON

REARME MANUAL

YMANOMETRO MANOMETER MANOMÈTRE MANOMETER MANOMETRO

DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION

004772910 IDRO HAMMER PALAZZETTI - 10/2013

SIMBOLOGIA

Pmax

Pmin

Pwmax

Pwmin

EFFmax

EFFmin

COmax

(13% O2)

COmin

(13% O2)

Wmin

Wmax

ITALIANO

Combustibile

Potenza termica nominale

all’ambiente

Potenza termica ridotta

all’ambiente

Potenza nominale

all’acqua

Potenza ridotta

all’acqua

Pressione massima

di esercizio

Rendimento alla

nominale

Rendimento alla

potenza ridotta

Emissioni di CO

alla potenza

nominale (13% O2)

Emissioni di CO alla

potenza ridotta (13% O2)

Distanza minima da

materiali in ammabili

Tensione

Frequenza

Potenza Max assorbita

in funzionamento

Potenza Max assorbita

in accensione

L’apparecchio non può

essere utilizzato in una

canna fumaria condivisa

Leggere e seguire le istruzioni

di uso e manutenzione

Usare solo il combustibile

raccomandato

L’apparecchio funziona a

combustione intermittente

ENGLISH

Fuel type

Nominal space

heat output

Reduced space

heat output

Nominal heat output

to water

Reduced heat output

to water

Maximum operating

waterpressure

Ef ciency at nominal

heat output

Ef ciency at reduced

heat output

CO emmissions

at nominal

heat output (13% O2)

CO emmissions at partial

heat output (13% O2)

Distance between sides

and combustible materials

Voltage

Frequency

Maximum power

absorbed when working

Maximum power

absorbed for ignition

The appliance cannot be

used in a shared  ue

Read and follow the

user’s instructions

Use only

recommended fuel

The appliance is capable

of discontinuous operation

DEUTSCH

Brennstoff

Max.

Raumnennwärmeleistung

Raumteilwärmeleistung

Wasserseitig Max.

Nennwärmeleistung

Wasserseitig

Teilwärmeleistung

Maximaler

Betriebsdruck

Wirkungsgrad

Nennwärmel

Wirkungsgrad Teillast

Emissionen bei CO

Nennwärmel (13% O2)

Emissionen bei CO

Teillast (13% O2)

Mindestabstand zu

brennbaren Bauteilen mind.

Spannung

Frequenz

Max. aufgenommene

Leistung (Betrieb)

Max. aufgenommene

Leistung (Zündung)

Ofen kann nicht mit andere

in ein gemeinsames

Kamin funktionieren

Bedienungsanleitung

lesen und befolgen

Brennstoff verwenden Nur

den vorgeschriebenen

Der ofen ist ein

Zeitbrand feuerstatt

FRANCAIS

Combustible

Puissance nominale

a l’aìr

Puissance partielle

a l’aìr

Puissance nominale

à l’eau

Puissance partielle

à l’eau

Pression maximale

d’utilisation

Rendement à

puissance nominale

Rendement à

puissance partielle

Emissions de CO

(réf 13% O2) à

puissance nominale

Emissions de CO

(réf 13% O2) à

puissance partielle

Distance minimum avec.

matériaux in ammables

Tension

Fréquence

Puissance maximale

utilisée en phase de travail

Puissance maximale utilisée

en phase d’allumage

L’appareil ne peut pas Être

utilisé dans un conduit

partagé avec autres appareils

Lire et suivre le livre

d’instruction

Utiliser seulement les

combustibles prescrites

L’appareil fonctionne à

combustion intermittente

ESPAÑOL

Combustible

Potencia nominal

a la aìre

Potencia parcial

a la aìre

Potencia nominal

al agua

Potencia parcial

al agua

Presìon màxima

de utilizaciòn

Rendimiento a

potencia nominal

Rendimiento a

potencia parcial

Emisiones de CO

(ref. 13% O2) a

potencia nominal

Emisiones de CO

(ref. 13% O2) a

potencia parcial

Distancia mínima con

materiales in ammables

Tensión

Frecuencia

Potencia máxima utilizada

en fase de trabajo

Potencia máxima utilizada

en fase de arranque

No se puede utilizàr

el aparato en

canòn compartido

Lean y sigan el

manual de instruciones

Utilizen solamente

combustibles otorgados

El aparato funciòna a

combustion intermitente

SVENSKA

Bränsle

Nominell värmeeffekt i

omgivningen

Minskad värmeeffekt i

omgivningen

Nominell effekt

för vatten

Minskad effekt

för vatten

Maximalt

driftstryck

Kapacitet vid

nominell effekt

Kapacitet vid

minskad effekt

CO-utsläpp vid nominell

effekt (13% O2)

O-utsläpp vid

minskad effekt (13% O2)

Minimiavstånd från

antändbara material

Spänning

Frekvens

Max absorberad effekt under

funktionen

Max absorberad effekt under

tändningen

Apparaten ska inte användas

i en delad rökkanal

Läs igenom och följ instruktionerna för

användning och underhåll

Använd endast

rekommenderat bränsle

Apparaten fungerar med

intermittent förbränning

LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD

LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING FÖR MÄRKSKYLTEN

004772910 IDRO HAMMER PALAZZETTI - 10/2013

USER INTERFACE or

PC CONNECTION

UI /

H2O

PRESSURE

INV.

PUMP

CONT

1.HALL SPEED SENSOR

2.EXTERNAL THERMOSTAT

4.WATER TEMP.

5.BACK WATER TEMP.

3.ACCUMULATOR TEMP.

6.FLUE GAS TEMP.

7.PRESSURE SENSOR

8.IGNITER

13.DOOR OPEN

9.COMBUSTION FAN

10.PELLET AUGER

11.STB SAFETY

12.UNDER PRESSURE SAFETY

14.WATER PUMP

230 Vac

PE L N

NOTE:

Phase protection, added by

customer. Do not change polarity!

GREEN

RED

BLUE

BLACK

BROWN

BLUE

YELLOW /

GREEN

UI /

801

DATA CABLE

cod. 00 472 3641 06.2013

t°

t° t°

t°

comb

∆Pa

air

O01

CN4

CN12

C01

L ~230 N O02 O03 O04 O05 O06

CN8

CN2

CN11

CN10

CN9CN1CN3

CN5

LD1

LD2

CN7 CN6

I01

T04 Pa- Pa+

T03T02T01T05

I03 GNDGND

GND

I04 +5V+16V F02F03

F01

I02

O07

105 mm

150 mm

SCHEMA ELETTRICO - WIRING DIAGRAM - SCHÉMA DE CâBLAGE

ELEKTRISCHER SCHALTPLAN - DIAGRAMA DE CABLEADO

LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL

1 SENSORE DI HALL EXHAUST FAN SPEED

SENSOR CAPTEUR DE HALL HALL FUEHLER

SONDA REGULAD.

VELOC. TURBINA

HUMOS

2 TERMOSTATO ESTERNO THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO

3SONDA ACCUMULO /

SONDA AMBIENTE ROOM PROBE SONDE AMBIANT RAUMSONDE SONDA AMBIENTE

4 SONDA ACQUA DI MANDATA DELIVERY PROBE SONDE DEPART FOERDERLEISTUNGSFUEHLER SONDA MANDADA

5 SONDA ACQUA DI RITORNO COLD WATER RETURN

PROBE SONDE RETOUR RUECKLAUFSONDE SONDA DE RETORNO

6 SONDA FUMI FLUE PROBE SONDE DES FUMEES RAUCHSONDE SONDA HUMOS

7DIFFERENZIALE DI

PRESSIONE

PRESSURE

DIFFERENTIAL

DIFFERENTIAL DE

PRESSION DRUCKDIFFERENZIAL-SENSOR DIFERENCIAL DE

PRESION

8RESISTENZA AD

INCANDESCENZA IGNITER RESISTANCE GLUTWIDERSTAND RESISTENCIA

9VENTILATORE SCARICO

FUMI EXHAUST FAN EXTRACTEUR DES

FUMEES ABGASVENTILATOR TURBINA EXPULSION

HUMOS

10 DOSATORE CARICAMENTO FEEDING SYSTEM SYSTEME

D’ALIMENTATION SPENDER DOSADOR

11 TERMOSTATO DI

SICUREZZA THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO

12 PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO

14 CIRCOLATORE PUMP CIRCULATEUR UMWAELZPUMPE BOMBA DE

CIRCULACION

UI /

PC PANNELLO COMANDI DISPLAY TABLEAU DE

COMMANDE STEUERPANEEL PANEL DE MANDO

004772910 IDRO HAMMER PALAZZETTI - 10/2013

Capacità serbatoio di alimentazione

Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad

depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika

55 kg

Peso

Weight / Poids / Gewicht / Peso / Vikt / Teža 180 Kg

REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES

STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV

Tensione

Voltage, Tension, Spannung, Tensión, Spänning 230 V

Frequenza

Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz

Potenza max assorbita in funzionamento

Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene

Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen

110 W

Potenza assorbita all’accensione elettrica

Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W

Min Max

*Potenza termica globale (resa)

*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia

caloríca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moč (izkoristek)

3.800 kcal/h

4,4 kW

18.000 kcal/h

20,9 kW

*Potenza termica resa all’acqua

*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia

caloríca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moč za vodo

3.010 kcal/h

3,5 kW

15.900 kcal/h

18,5 kW

Rendimento

Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 94,4 % 87,5 %

Temperatura fumi

Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempe-

ratura dimnih plinov

75,7 °C 223,3 °C

Portata fumi

Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde, Volumen dimnih plinov 4,4 g/s 13,6 g/s

Consumo orario di combustibile

Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 0,95 kg/h 4,91 kg/h

Emissioni di CO (al 13% di O2)

CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 462,6 mg/Nm3192,2 mg/Nm3

Uscita fumi

Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø10 cm

Presa d’aria esterna

External Air inlet / Prise d’air externe/ Außenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm

Combustibile

Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno

Tiraggio della canna fumaria

Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniške tuljave 12(±2) Pa

Tiraggio minimo per dimensionamento del camino:

Minimum draft for ue sizing - Minimale trek voor dimensionering schoorsteen

Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:

0.0 Pa

Stufa adatta per locali non inferiori a

Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non

inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peč primerna za prostore s prostornino najmanj

85 m3

Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar

Contenuto d’acqua della caldaia / Količina vode v kotlu 20 litri

CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /

TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS

004772910 IDRO HAMMER PALAZZETTI - 10/2013

IDRO HAMMER

TYPE HP008N_3_21

DIMENSIONI - DIMENSIONS - DIMENSIONS -

ABMESSUNGEN - DIMENSIONES - DIMENSIONER

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL

QTUBO DI RITORNO INLET WATER TUYAU DE RETOUR RUECKLAUFROHR RETORNO 1’’ gas M

RSCARICO DI

SICUREZZA SAFETY DISCHARGE

WATER PIPE TUYAU DE VIDANGE DE

SÉCURITÉ SICHERHEIT

ABFLUSSROHR DESAGÜE DE

SEGURIDAD 3/4’’ gas F

STUBO DI MANDATA OUTLET WATER TUYAU DE DÉPART VORLAUFSROHR MANDADA 1’’ gas M

1294

105

281

562

501

1348

100

292

372

112 33 37

63,1

308

777

1401

531

004772910 IDRO HAMMER PALAZZETTI - 10/2013

IDRO HAMMER

Palazzetti - PN - Italy - Ufﬁcio libretti Palazzetti

La Ditta Palazzetti non si assume alcuna responsabilità per

eventuali errori del presente opuscolo e si ritiene libera di

variare senza preavviso le caratteristiche dei propri prodotti.

Palazzetti accepts no liability for any mistakes in this handbook

and is free to modify the features of its products without prior

notice.

Die Firma Palazzetti übernimmt für eventuelle Fehler in diesem

Heft keine Verantwortung und behält sich das Recht vor, die

Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.

Palazzetti décline toute responsabilité en cas d’erreurs dans

la présente documentation et conserve la faculté de modiﬁer

sans préavis les caractéristiques de l’appareil.

La empresa Palazzetti no se responsabiliza de los errores

eventuales de este manual y tiene el derecho de modiﬁcar sin

previo aviso las características de sus productos.

004772910 IDRO HAMMER PALAZZETTI - 10/2013

Palazzetti Lelio s.p.a.

Via Roveredo, 103

cap 33080 - Porcia (PN) - ITALY

Internet: www.palazzetti.it

Per conoscere il centro di assistenza tecnica

(CAT) più vicino a te consulta il sito

www.palazzetti.it

oppure chiama il numero

This manual suits for next models

Other Palazzetti Stove manuals

Palazzetti

Palazzetti ECOFIRE BIANCA 12 PRO3 Instruction manual

Palazzetti

Palazzetti ECOFIRE INES Parts list manual

Palazzetti

Palazzetti ECOFIRE IDRO LUX Installation guide

Palazzetti

Palazzetti ECOFIRE JULIE Instruction manual

Palazzetti

Palazzetti Ecofire BRIAN Instruction manual

Palazzetti

Palazzetti SABRINA Specification sheet

Palazzetti

Palazzetti ECOFIRE MELITA 6 Instructions for use

Palazzetti

Palazzetti ECOFIRE ALLEGRO User manual

Palazzetti

Palazzetti EcoFire IDRO User manual

Palazzetti

Palazzetti INSERT A78 User manual

Palazzetti

Palazzetti ECOFIRE MALU v2 Instruction manual

Palazzetti

Palazzetti Betty-Idro Specification sheet

Palazzetti

Palazzetti ECONOMONOBLOCCO WT F Series Operating instructions

Palazzetti

Palazzetti MULTIFIRE 45 ARIA Manual

Palazzetti

Palazzetti ECOFIRE AUDREY User manual

Palazzetti

Palazzetti ECOFIRE CECILE Series User manual

Palazzetti

Palazzetti TERMOPALEX HWT 78F Installation guide

Palazzetti

Palazzetti ECOFIRE WILMA IDRO 18 Configuration guide

Palazzetti

Palazzetti CLASSIC User manual

Palazzetti

Palazzetti ECOMONOBLOCCO WT 78F V Instruction manual

Palazzetti

Palazzetti ECOFIRE AURORA U.S. Instruction manual

Palazzetti

Palazzetti ECOFIRE ANNA U.S. PRO2 Instruction manual

Palazzetti

Palazzetti ECOFIRE MICHELLE Instruction manual

Palazzetti

Palazzetti ecopalex 66 User manual

Popular Stove manuals by other brands

Arada

Arada Cassette Stove installation guide

Parmco

Parmco FS 600 Installation and operating instructions

MCZ

MCZ SUITE AIR 10 M2 installation guide

HearthStone

HearthStone Stowe DV 8321 Owner's manual & installation guide

Cattara

Cattara FAMILY manual

Stanley

Stanley Argon F500 OVAL Installation and operating instructions

Avalon

Avalon B-VENT instructions

Nordpeis

Nordpeis Vega user manual

Exquisit

Exquisit EKC601-5 Instructions for use and installation

Stanley

Stanley Oisin Oil MK II Installation and operation instruction

Thermocet

Thermocet Brookfield S/CC Operating and installation instructions

HASE

HASE delhi operating instructions

Vermont Castings

Vermont Castings Intrepid 2 User instructions

Italiana Camini

Italiana Camini CLASSICA Installation, use and maintenance

Avalon

Avalon Vashon Avanti DVS FS manual

Spartherm

Spartherm ambiente a1 Installation and operating manual

Dimplex

Dimplex MCFSTV12AU manual

Warmlite

Warmlite WL46040 manual
