●Nous vous remercions d’avoir acheté un appareil photo numérique Olympus. Avant de commencer à utiliser votre

nouvel appareil photo, veuillez lire attentivement ces instructions aﬁn d’optimiser ses performances et sa durée de

vie. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer ultérieurement.

●Nous vous recommandons de prendre des photos-test pour vous habituer à votre appareil avant de commencer à

prendre de vraies photos.

●En vue de l’amélioration constante de nos produits, Olympus se réserve le droit d’actualiser ou de modiﬁer les

informations contenues dans ce manuel.

●Les captures d’écran et les illustrations de l’appareil photo présentées dans ce manuel ont été réalisées au cours

des phases de développement et peuvent ne pas correspondre au produit réel. Sauf si spéciﬁé diversement, les

explications portant sur les illustrations ci-dessous se réfèrent au modèle VR-360/D-760.

Manuel d’instructions

VR-360/D-760

VR-350/D-755

VR-340/D-750

APPAREIL PHOTO NUMÉRIQUE

Vériﬁer le contenu de la boîte

Autres accessoires non illustrés : carte de garantie

Le contenu est susceptible de varier en fonction du lieu d’achat.

Batterie lithium-

ion LI-50B

Câble USB

(CB-USB7)

OLYMPUS

Setup

CD-ROM

Courroie Câble AV

(CB-AVC5)

Adaptateur secteur

USB F-2AC

Appareil photo

numérique

Nomenclature des pièces

Appareil photo

1Couvercle du connecteur*1

2Micro-connecteur HDMI*1

3 Œillet de courroie

4Connecteur multiple

5Couvercle du compartiment

de la batterie/carte

6Verrou du compartiment

de la batterie/carte

7Flash

8Lumière AF

Voyant du retardateur

Objectif

10 Microphone

Embase ﬁletée de trépied

12 Haut-parleur

*1 VR-360/D-760 uniquement

1 Touche n

2 Déclencheur

3 Écran ACL

4Levier de zoom

5Touche R

(ﬁlmer des vidéos)

6 Touche q(bascule entre la

prise de vue et l’afﬁchage)

7 Voyant

8 Molette de déﬁlement

Touche INFO

(modiﬁcation de l’afﬁchage

d’informations)

Touche 

(effacement)

9 Touche Q(OK)

Touche E(guide de

l’appareil photo)

Touche 

Fixer la courroie

Tendez la courroie aﬁn qu’elle ne soit pas relâchée.

1 4

Écran

Afﬁchage du mode prise de vue

F3.0F3.01/1001/100

0.00.0

AUTO

ISO

AUTO

ISO

0:00:340:00:34

Date

ORM

151718

19 16 1114 13

222324

1 Mode prise de vue

..............................p. 16, 24

2 Flash.............................p. 19

Flash en attente/

chargement du ﬂash ...p. 55

3 Gros plan......................p. 30

4 Retardateur ..................p. 30

5 Compensation d’exposition

....................................p. 31

6 Balance des blancs ......p. 31

7 ISO ...............................p. 32

8 Série.............................p. 32

Taille image

(images ﬁxes) .............p. 33

Enregistrer avec le son

(vidéos).......................p. 36

Taille image

(vidéos).......................p. 34

Durée d’enregistrement

(vidéos).......................p. 63

Icône d’enregistrement

des vidéos...................p. 17

Fuseau horaire .............p. 48

Stabilisateur (images ﬁxes)

....................................p. 35

Afﬁchage Date..............p. 37

Compression

(images ﬁxes) .............p. 34

Nombre de photos pouvant

être stockées

(images ﬁxes) .............p. 16

Mémoire actuelle..........p. 61

20 Vériﬁcation de la batterie

....................................p. 12

Repère de mise au point

automatique (AF)........p. 17

Valeur d’ouverture ........p. 17

Vitesse d’obturation......p. 17

Avertissement de bougé

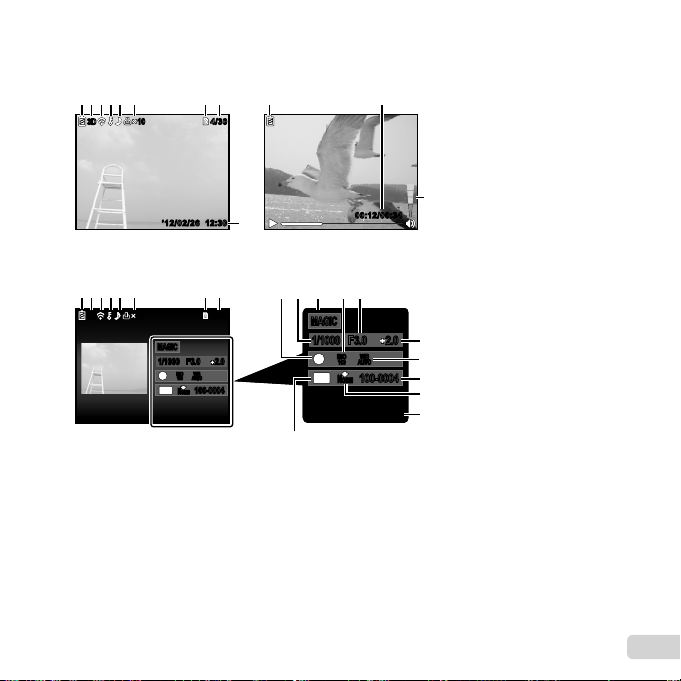

Afﬁchage du mode d’afﬁchage

●Afﬁchage normal 1 Vériﬁcation de la batterie

....................................p. 12

2Image 3D*1 ....................p. 23

3 Transférer par Eye-Fi ...p. 42

4 Protéger........................p. 41

5 Enregistrement du son

....................................p. 39

6 Réservations d’impression/

nombre de tirages

...........................p. 53/p. 52

7 Mémoire actuelle..........p. 61

8 Nombre de photos/nombre

total d’images .............p. 20

Durée écoulée/Durée totale

de prise de vue (vidéos)

....................................p. 21

9 P............................p. 27

10 Vitesse d’obturation......p. 17

11 Mode prise de vue

..............................p. 16, 24

12 ISO ...............................p. 32

13 Valeur d’ouverture ........p. 17

Compensation d’exposition

....................................p. 31

Balance des blancs ......p. 31

Numéro de ﬁchier

Compression

(images ﬁxes) .............p. 34

Fréquence d’images

(vidéos).......................p. 34

Date et heure................p. 15

Taille image ..................p. 33

Volume .........................p. 44

12:30’12/02/26’12/02/26 12:30

1010

4/304/30

3D3D

1 8732 4 5 6

Image ﬁxe Vidéo

00:12/00:3400:12/00:34

●Afﬁchage détaillé

4/304/30

1010

2.02.0F3.0F3.01/10001/1000

100-0004

AUTO

100

ISO

100

ISO

ORM

MAGICMAGIC

’12/02/26 12:30

2.02.0F3.0F3.01/10001/1000

100-0004

AUTO

100

ISO

100

ISO

MAGICMAGIC

’12/02/26 12:30

ORM

32 4 5 61 87 1110 12913

*1 VR-360/D-760 uniquement

Paramètres de l’appareil photo

Utiliser les touches directes

Avec les touches directes vous pouvez accéder aux fonctions de prise de vue les plus souvent utilisées.

Levier de zoom (p. 18, 22)

Déclencheur (p. 17)

Touche R(enregistrement de vidéos) (p. 17)

Touche q(bascule entre la prise de vue et

l’afﬁchage) (p. 20)

Touche (p. 9)

Touche E(guide de l’appareil photo) (p. 23)

H(gauche)

G(bas) /

Touche(effacement) (p. 21)

F(haut) /

Touche INFO (modiﬁcation de

l’afﬁchage d’informations) (p. 19, 22)

I(droite)

Touche Q

Molette de déﬁlement

Les symboles FGHI afﬁchés pour les sélections

d’images et les réglages signalent qu’il faut utiliser la

molette de déﬁlement.

ORM

‘12/02/26 12:30

ORM

16M

‘12/02/26 12:30

Select Image Retour

1Impression Plus

4/30

100-0004

4/30

100-0004

02 26 12 30:..

2012

XRetour

A/M/J

A M J Heure

Les guides de fonctionnement afﬁchés à l’écran indiquent

que la touche , la touche Qou le levier de zoom

peut être utilisé.

Select Image

Effacer/Annuler

(1)

4/30

Retour

Active

Menu Appareil 1

Stabilisateur

RéinitialRéinitial

Compression

Mode AF

Zoom Num

Lumière AF

Icon Guide

Normal

Visage/iESP

Désactive

Active

Retour Guide d’utilisation

Guide d’utilisation

Utiliser le menu

Utilisez le menu pour modiﬁer les paramètres de l’appareil comme le mode prise de vue.

Suivant les autres réglages concernés ou le mode (p. 26), il se peut que certains menus ne soient pas

disponibles.

Menu de fonctions

Appuyez sur Hpendant la prise de vue pour afﬁcher le menu de fonctions. Le menu de fonctions est utilisé pour

sélectionner le mode de prise de vue et donne accès aux réglages de prise de vue fréquemment utilisés.

Pour sélectionner le mode prise de vue

Utilisez HI pour sélectionner un mode prise de vue puis appuyez sur la touche Q.

Pour sélectionner le menu de fonctions

Utilisez FG pour sélectionner un menu et HI pour sélectionner une option de

menu. Appuyez sur la touche Qpour régler le menu de fonctions.

Prise de vue

Menu de fonctions

Mode prise de vue

Option sélectionnée

Menu de réglage

0.00.0

AUTO

ISO

AUTO

ISO

MENUMENU

Program Auto

1Appuyez sur la touche .

●Le menu de réglage s’afﬁche.

Menu Appareil 1 Retour

RéinitialRéinitial

Active

Compression

Mode AF

Zoom Num

Normal

Visage/iESP

Désactive

Active

Stabilisateur

Lumière AF

Icon Guide

Appuyez sur Hpour mettre les onglets de

page en surbrillance. Utilisez FG pour

sélectionner la page souhaitée puis appuyez

sur I

Réglages du menu 2

Pixel Mapping

Retour

Eco.D'EnergieEco.D'Energie

Fuseau HoraireFuseau Horaire

Sortie-TV

Lumiere

Francais

Désactive

X’12.02.26 12:30

Onglet de page

Pixel Mapping

Réglages du menu 2

Eco.D'EnergieEco.D'Energie

Fuseau HoraireFuseau Horaire

Sortie-TV

Retour

Lumiere

Francais

Désactive

X’12.02.26 12:30

Sous-menu 1

Utilisez FG pour sélectionner le sous-menu

souhaité 1 puis appuyez sur la touche Q.

Francais

X’12.02.26 12:30

Eco.D'EnergieEco.D'Energie Désactive

Réglages du menu 2

Pixel Mapping

Retour

Fuseau HoraireFuseau Horaire

Sortie-TV

Lumiere

Eco.D'EnergieEco.D'Energie

Pixel Mapping

Réglages du menu 2 Retour

Fuseau HoraireFuseau Horaire

Sortie-TV

Active

Désactive

Sous-menu 2

Utilisez FG pour sélectionner le sous-menu

souhaité 2 puis appuyez sur la touche Q.

●Une fois le réglage effectué, l’afﬁchage revient à

l’écran précédent.

Il peut y avoir des opérations supplémentaires.

“Réglages de menu” (p. 34 et 49)

X’12.02.26 12:30

Eco.D'EnergieEco.D'Energie Active

Réglages du menu 2

Pixel Mapping

Retour

Fuseau HoraireFuseau Horaire

Sortie-TV

Lumiere

Francais

5Appuyez sur la touche pour terminer le

réglage.

Menu de réglage

Appuyez sur la touche pendant la prise de vue ou l’afﬁchage pour afﬁcher le menu de réglage. Le menu

de réglage donne accès à une série de réglages de l’appareil, y compris aux fonctions qui ne ﬁgurent pas dans le

menu de fonctions, aux options d’afﬁchage ainsi qu’à la date et à l’heure.

Index de menus

1Mode prise de vue.......p.16,24

P(Program Auto)

M(iAUTO)

Q(Beauty)

(Mode Scène)

P(Filtre Magique)

~(Panoramique)

2Flash.................................p. 19

3Gros plan..........................p. 30

4Retardateur ......................p.30

5Compensation

d’exposition ......................p.31

6Balance des blancs ..........p.31

7ISO ...................................p.32

8Série.................................p.32

9Taille image ......................p. 33

0K(Menu Appareil 1).......p. 34

Réinitial

Compression

Mode AF

Zoom Num

Stabilisateur

Lumière AF

Icon Guide

aK(Menu Appareil 2).......p. 37

Afﬁchage Date

bA(Menu vidéo)...............p.34

Tx Compression

Mode IS Video

(Enregistrer le son des vidéos)

cq(Menu afﬁchage) ........p.38

Diaporama

Edit

Effacer

Impression

R (Protéger)

y(Pivoter)

dd(Réglages du menu 1)...p.42

Formater

Sauvegarder

Eye-Fi

Connexion USB

qAllumage

Enrg KRéglages

Réglage Son

ed(Réglages du menu 2)...p.44

Pixel Mapping

s(Écran)

Sortie-TV*1

NTSC/PAL*2

Eco.D’Energie

W(Langue)

X(Date/heure)

Fuseau Horaire

fd(Réglages du menu 3)...p.49

Réglages “beauté”

*1 VR-360/D-760 uniquement

*2 VR-350/D-755 et VR-340/D-750 uniquement

0.00.0

AUTO

ISO

AUTO

ISO

MENUMENU

Program Auto

Active

Menu Appareil 1

Stabilisateur

RéinitialRéinitial

Compression

Mode AF

Zoom Num

Lumière AF

Icon Guide

Normal

Visage/iESP

Désactive

Active

Retour

Other manuals for VR-350

This manual suits for next models

Table of contents

Other Olympus Digital Camera manuals

Olympus

Olympus D630 - CAMEDIA D 630 Zoom Digital Camera Setup guide

Olympus

Olympus E-PL6 User manual

Olympus

Olympus E10 - CAMEDIA E 10 Digital Camera SLR User manual

Olympus

Olympus FE-320 User manual

Olympus

Olympus SP-565 UZ User manual

Olympus

Olympus E620 - Evolt 12.3MP Live MOS Digital SLR... Mounting instructions

Olympus

Olympus Camedia E-20P Installation guide

Olympus

Olympus TG-835 User manual

Olympus

Olympus TRIP AF 51 User manual

Olympus

Olympus TRIP 35 User manual

Olympus

Olympus FE 310 - Digital Camera - Compact Setup guide

Olympus

Olympus CAMEDIA SP-500 UZ User manual

Olympus

Olympus STYLUS VERVE S User manual

Olympus

Olympus CAMEDIA C-100 Installation guide

Olympus

Olympus CAMEDIA C-200Zoom Installation guide

Olympus

Olympus 226705 - Stylus 9000 Digital Camera Instruction Manual

Olympus

Olympus SP-610UZ User manual

Olympus

Olympus Camedia D-230 User manual

Olympus

Olympus Stylus 820 User manual

Olympus

Olympus C-4100 ZOOM User manual

Olympus

Olympus OM System OM-1 User manual

Olympus

Olympus SZ-31MR User manual

Olympus

Olympus E-3 Installation guide

Olympus

Olympus CAMEDIA D-435 Setup guide

Popular Digital Camera manuals by other brands

Mercury

Mercury 350K user manual

Pentax

Pentax Optio LS 465 operating manual

Sanyo

Sanyo VPC-S1085 instruction manual

GE SMART A1255 user manual

Point Grey

Point Grey Gazelle Getting started

Nikon

Nikon COOLPIX A Reference manual

Pentax

Pentax P-5 manual

BlazeVideo

BlazeVideo A280 instruction manual

Sony

Sony MCA-20 manual

Sony

Sony Alpha DSLR-A290 instruction manual

ATIK Cameras

ATIK Cameras One user manual

CohuHD Costar

CohuHD Costar 3930 Series Installation and operation manual

Leica

Leica M10-R quick start guide

FujiFilm

FujiFilm FinePix A700 owner's manual

Lorex

Lorex LNZ81P25 Series quick start guide

GE J1470S user manual

Sony

Sony A6700 Startup guide

Canon

Canon EOS ELAN7 instructions
