NZXT H7 Flow RGB User manual
H7 FLOW RGB
MID-TOWER AIRFLOW CASE WITH RGB FANS
TABLE OF CONTENTS
EXPLODED VIEW .................................................. 01
CLEARANCES AND SPECIFICATIONS ..................... 03

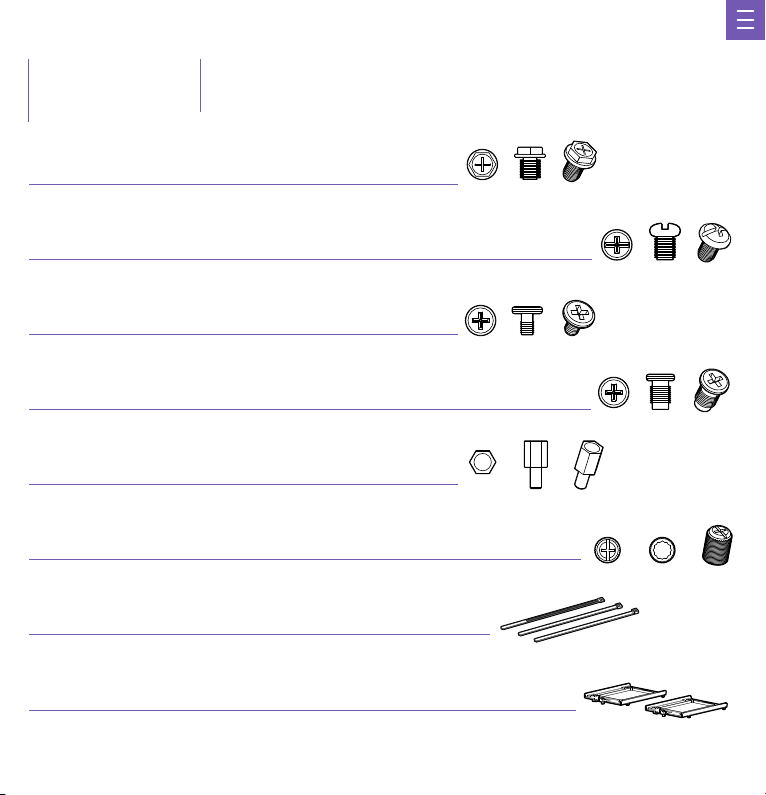

ACCESSORY BOX ....................................................... 06
CABLE CONNECTIONS .............................................. 09
BUTTONS AND I/O..................................................... 10
PANEL REMOVAL....................................................... 12
VERSION 1.0, 2022/12/20
CABLE MANAGEMENT............................................... 11
CABLE BAR........................................................... 14
MOTHERBOARD INSTALLATION .............................. 15
SSD DRIVE INSTALLATION ...................................... 16
HDD DRIVE INSTALLATION...................................... 17
EXPANSION CARD INSTALLATION .......................... 18
POWER SUPPLY INSTALLATION.............................. 19
NZXT GLOBAL WARRANTY POLICY ....................... 25
REGULATORY STATEMENT ...................................... 28
限用物质及元素列表/限用物質及元素清單 ...................... 24
SUPPORT AND SERVICE ........................................... 31
FAN AND RADIATOR SUPPORT ................................ 20
FAN & RADIATOR INSTALLATION ........................... 21
POWERING THE LEDS ............................................... 23
01

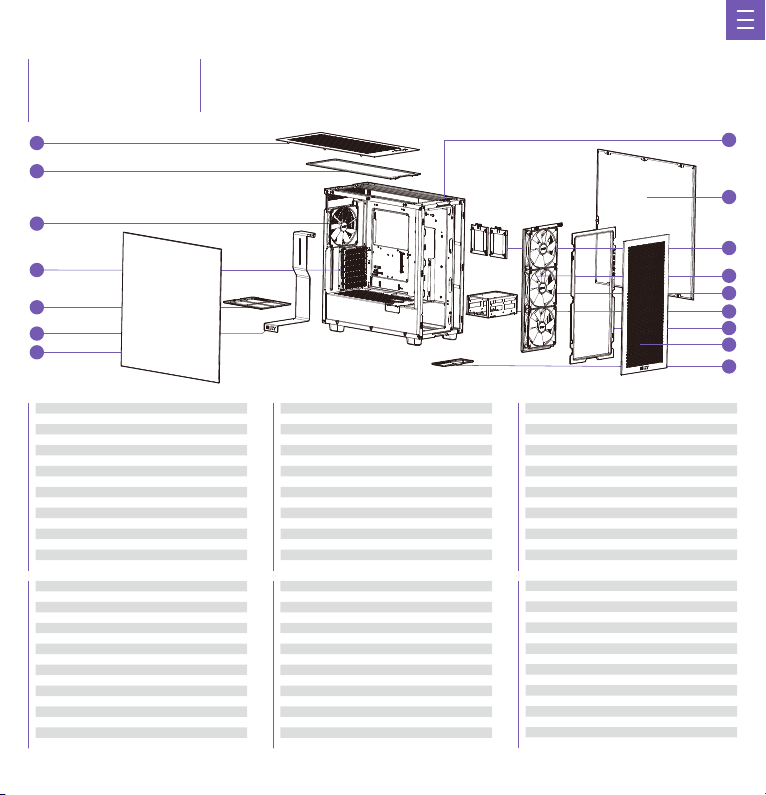

EXPLODED VIEW
VISTA EXPLOSIONADA
VUE ÉCLATÉE
EXPLOSIONSDARSTELLUNG
VEDUTA IN ESPLOSO
VISTA EXPLODIDA
확대도
展開図
部件分解图
部件分解圖
1 . Top Panel
2.Top Filter
3.Rear Exhaust Fan
4.PCI Insert
5.PSU Dust Filter
6.Cable Bar
7.Tempered Glass Panel
8.Front I/O Module
9.Right Side Panel
10.SSD Tray
11.Front Intake Fans
12.Front Cooler Bracket
13.HDD Cage
14.Front Filter
15.Front Mesh Panel
16.Front Bottom Dust Filter
1.Panel superior
2.Filtro superior
3.Ventilador de escape trasero
4.Inserción PCI
5.Filtro de polvo de la PSU
6.Barra de limpieza
7.Panel de cristal templado
8.Módulo de E/S frontal
9.Panel lateral derecho
10.Bandeja unidad de estado sólido
11.Ventilador de entrada frontal
12.Soporte del refrigerador frontal
13.Compartimento do disco rígido
14.Filtro frontal
15.Panel de malla frontal
16.Filtro antipolvo delantero (bajo)
1.Panneau supérieur
2.Filtre supérieur
3.Ventilateur d'échappement arrière
4.Insertion de PCI
5.Filtre à poussière du bloc d'alimentation
6.Barre de balayage pour nettoyage
7.Panneau gauche en verre trempé
8.Module avant E/S
9.Panneau latéral droit
10.Plateau SSD
11.Ventilateur d'admission avant
12.Support du dissipateur avant
13.Plateau pour disque dur
14.Filtre avant
15.Panneau avant en filet
16.Filtre à poussière avant (dessous)
1.Abdeckung oben
2.Oberer Filter
3.Lüfter für Luftauslass an Rückseite
4.PCI-Einsatz
5.Netzteil-Staubfilter
6.Reinigungsleiste
7.Linke Hartglasblende
8.E/A-Modul an der Vorderseite
9.Rechte Blende
10.SSD-Fach
11.Lüfter für Lufteinlass an Vorderseite
12.Kühlerhalterung an Vorderseite
13.Festplatteneinsatz
14.Frontfilter
15.Mesh-Einsatz vorne
16.Staubfilter Unterseite vorne
1.Pannello superiore
2.Filtro superiore
3.Ventola di scarico posteriore
4.Coperchio slot PCI
5.Filtro polvere alimentatore
6.Barra di gestione dei cavi
7.Pannello laterale sinistro di vetro temperato
8.Modulo I/O anteriore
9.Pannello laterale destro
10.Cassetto SDD
11.Ventola di ingresso frontali
12.Staffa raffreddamento anteriore
13.Cassetto HDD
14.Filtro frontale
15.Pannello frontale in rete
16.Filtro antipolvere frontale inferiore
1.Painel superior
2.Filtro do topo
3.Ventoinha de exaustão traseira
4.Ranhura PCI
5.Filtro de pó do PSU
6.Barra de limpeza
7.Painel esquerdo em vidro temperado
8.Módulo E/S frontal
9.Painel lateral direito
10.Tabuleiro de SSD
11.Frente e entrada das ventoinha
12.Suporte da ventoinha frontal
13.Bandeja de unidad de disco duro
14.Filtro frontal
15.Painel de malha frontal
16.Filtro de pó do fundo da frente
6
7
8
4
5
3
9
10
11
12
13
14
15
16
2
1

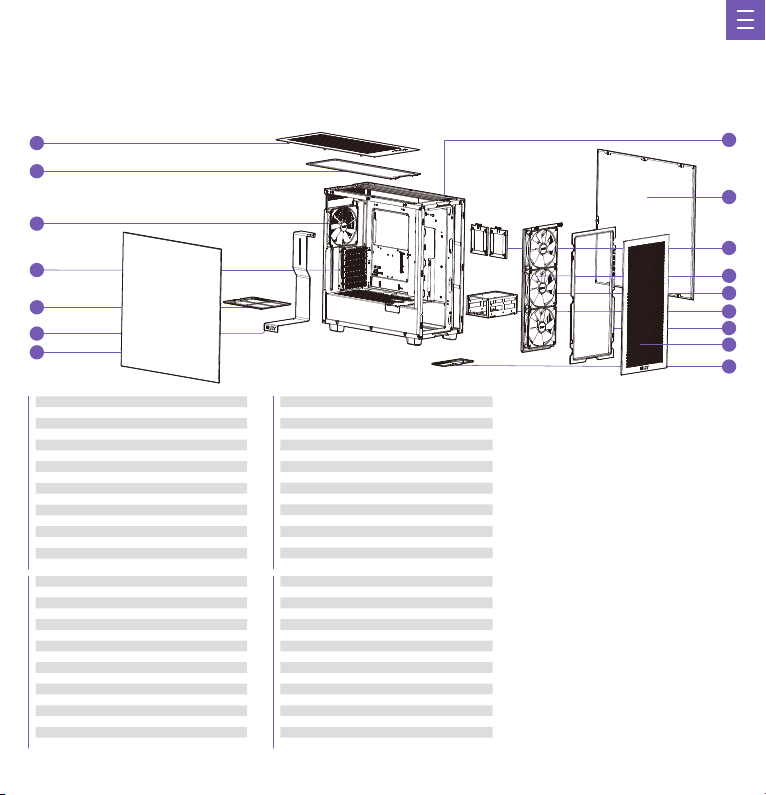

02
1.顶部面板
2.顶部过滤网
3.后排气扇
4.PCI 插件
5.PSU 防尘过滤网
6.理线档板
7.左边钢化玻璃面板
8.前部 I/O 模块
9.右边面板
10.SSD架
11.前进气扇
12.前端冷却器支架
13.硬盘托架
14.前部滤网
15.前网板
16.前板底部防尘网
1.頂蓋
2.頂部過濾網
3.後方排風風扇
4.PCI 插槽蓋
5.電源供應器防塵濾網
6.理線檔板
7.左側強化玻璃面板
8.前方 I/O 模組
9.右側板
10.SSD架
11.前方進風風扇
12.前方散熱器架
13.硬盤架
14.前部濾網
15.前網板
16.前底部濾網
1.상단 패널
2.상단 필터
3.후면 배기팬
4.PCI 슬롯 커버
5.PSU 먼지 필터
6.케이블 정리 바
7.좌측 강화 유리 패널
8.전면 I/O 모듈
9.우측 사이드 패널
10.SSD 트레이
11.전면 흡기팬
12.전면 쿨러 브래킷
13.HDD 트레이
14.전면 필터
15.전면 메쉬 패널
16.전면 하단 먼지 필터
1.トップパネル
2.トップフィルター
3.リア 排 出 ファン
4.PCI イン サ ート
5.PSU ダストフィルター
6.クリーン保持具
7.左強化ガラスパネル
8.フロント I/O モ ジュー ル
9.右サイドパネル
10.SSDトレ イ
11.フロント 吸 入ファン
12.フロントクーラーブラケット
13.ハ ードド ライ ブトレ イ
14.フロントフィルター
15.フロントメッシュパ ネ ル
16.フロントボトムダストフィルター
6
7
8
4
5
3
9
10
11
12
13
14
15
16
2
1
03

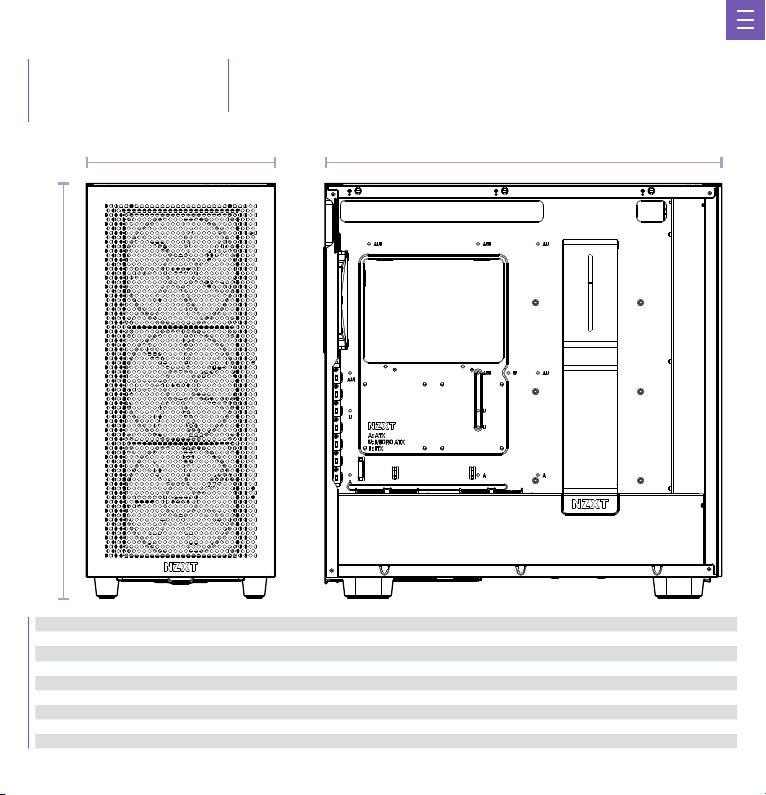

CLEARANCES AND SPECIFICATIONS
MEDIDAS Y ESPECIFICACIONES
DÉGAGEMENTS ET SPÉCIFICATIONS
Abstände und technische Daten
SPAZI NECESSARI E SPECIFICHE
DIMENSÕES E ESPECIFICAÇÕES
간격과 규격
空間と仕様
间距与规格
間距與規格
Motherboard Support ATX, Micro-ATX and Mini-ITX
2.5” SSD Support 4+2
3.5” HDD Support 2
Expansion Slots 7
Cable Management 18-22mm
CPU Cooler Clearance 185mm
GPU Clearance 400mm
Front Radiator 60mm
Top Radiator 30mm
480MM
505MM
230MM
04
Placa-principais suportadas ATX, Micro-ATX, Mini-ITX
SSD de 2,5" 4+2
HDD de 3,5” 2
Ranhuras de expansão 7
Gestão de cabos 18-22mm
Dissipador de CPU 185mm
Folga para a GPU 400mm
Radiador frontal 60mm
Radiador superior 30mm
Placas base admitidas ATX, Micro-ATX y Mini-ITX
Unidad de estado sólido de 2,5’’ 4+2
Unidad de disco duro de 3,5” 2
Ranuras de expansión 7
Administración de los cables 18-22mm
Disipador de la CPU 185mm
Distancia de seguridad para GPU 400mm
Radiador frontal 60mm
Radiador superior 30mm
Cartes mère prises en charge ATX, MircATX, MiniITX
SSD 2,5’’ 4+2
Disques durs 3,5’’ 2
Fentes d’expansion 7
Gestion du câblage 18-22mm
Refroidisseur du processeur 185mm
Dégagement GPU 400mm
Radiateur avant 60mm
Radiateur du dessus 30mm
Motherboard-Unterstützung ATX, Micro-ATX, Mini-ITX
2,5-Zoll-SSD 4+2
3,5-Zoll-Festplatte 2
Erweiterungssteckplätze 7
Kabelverwaltung 18-22mm
CPU-Kühler 185mm
GPU-Abstand 400mm
Vorderer Kühlkörper 60mm
Kühler Oberseite 30mm
Scheda madre supportata ATX, Micro ATX, Mini ITX
SDD 2.5” 4+2
HDD 3.5” 2
Alloggi d’espansione 7
Gestione dei cavi 18-22mm
Dispersore di calore CPU 185mm
Spazio necessario alla GPU 400mm
Radiatore frontale 60mm
Radiatore superiore 30mm
05
마더보드 지원 ATX, Micro ATX, Mini ITX
2.5" SSD 4+2
3.5" HDD 2
확장 슬롯 7
케이블 정리 18-22mm
CPU 쿨러 185mm
GPU 간격 400mm
앞쪽 라디에이터 60mm
상단 라디에이터 30mm
マザーボードサポート ATX, MicroATX, MiniITX
2.5ʼʼSSDサ ポ ート 4+2
3.5ʼʼHDDサ ポ ート 2
エクス パ ン ションス ロット 7
ケーブルの管理 18-22mm
CPUクーラークリアランス 185mm
GPUクリアランス 400mm
フロントラジエーター 60mm
トップラジエータ 30mm
主板支持 ATX, Micro ATX, Mini ITX
2.5’’SSD支持 4+2
3.5’’HDD支持 2
扩充槽 7
线缆管理 18-22 毫米
CPU 散热器间距 185 毫米
GPU 间距 400 毫米
前面散热气 60 毫米
顶部散热器 30 毫米
主板支援 ATX, Micro ATX, Mini ITX
2.5’’SSD支援 4+2
3.5’’HDD支援 2
擴充槽 7
線纜管理 18-22mm
CPU 散熱器間距 185mm
GPU 間距 400mm
前面散熱氣 60mm
頂部散熱排 30mm
