QUICK START GUIDE

www.frontline-safety.co.uk

White

1). If ordered with an optional Junction Box, connect the J-box to the mounting bracket. Mount the bracket to the

desired location (screws not included).

2). Mount sensor legs horizontally for optimum performance.

3). Wiring Directions:

PrimaX™IR Quick Start Guide

Mount Horizontally

3⁄4-NPT or M25

Green-yellow

Red

Yellow

Figure 1

Figure 2

INSTALLATION

Mount Horizontally

18 – 32 VDC @

750 mA Maximum

Maximum Load

≤ 500 Ω

4–20 mA

DC –

DC +

WARNING

This Guide is not a substitute for the manual contained on the Product Literature CD, P/N 10113582 supplied with this instrument. This quick start card

provides only a brief description of the operating instructions for the PrimaX IR Gas Monitor. The user of this instrument must be fully aware of the

limitations and instructions supplied in the operating instructions manual. Failure to follow the instructions may lead to serious personal injury or death.

Hex nut size:

36 mm - Metric

1-7/16 - Standard

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:15 PM Page 1

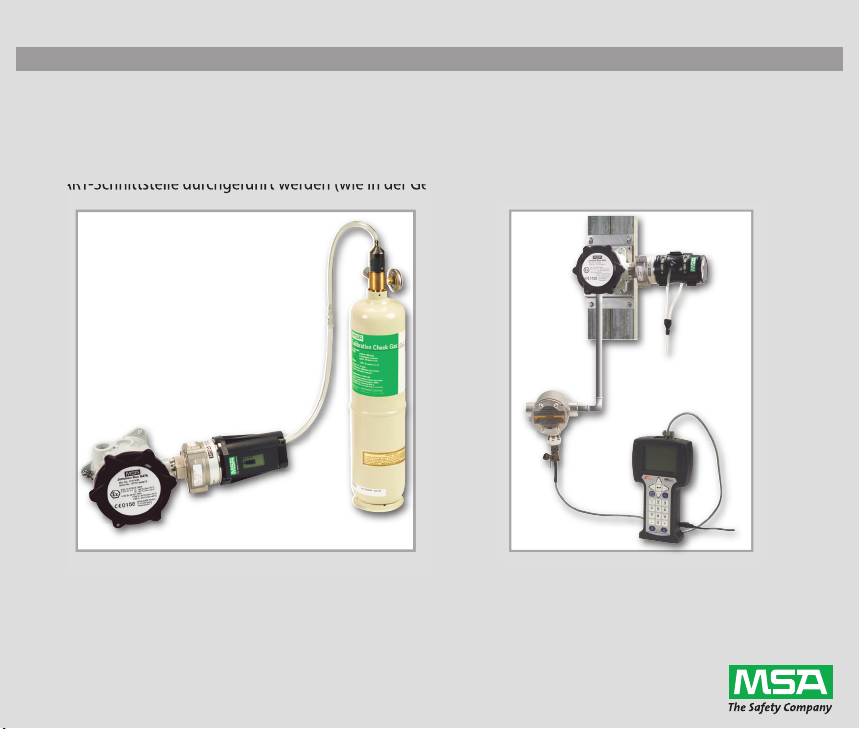

5). Zero and SPAN calibration can be performed using the optional Calibration Cap or via the HART interface as

described in the instruction manual.

ID 07-20118-MC / August 2011 Rev.1 118 10117717

View complete product literature on the enclosed CD or visit msanet.com

4). Using a high quality power supply, apply 18-32 VDC as measured at the sensor. Wait 60 minutes before calibrating.

CALIBRATION

OR HART Box

Do not install sensor in direct sunlight without use of a sunshield

(see Accessories section of the instruction manual).
