Miele PFD 100 User manual
PFD 100
PFD 101
PFD 101 i
PFD 101 U
de Installationsplan
en Installation plan
es Plano de instalación
fr Schéma d'implantation
it Schema di installazione
nl Installatietekening
pt Plano de instalação
M.-Nr. 11 673 360
2
de ...................................................................................................................................... 4
en ...................................................................................................................................... 14
es ....................................................................................................................................... 24
fr ........................................................................................................................................ 34
it ........................................................................................................................................ 44
nl ....................................................................................................................................... 54
pt ....................................................................................................................................... 64
de - Inhalt
3
Installationshinweise....................................................................................................... 4
Berechtigung zur Installation......................................................................................... 4
Anforderungen an die Umgebung................................................................................. 4
Elektroanschluss ........................................................................................................... 4
Wasseranschluss........................................................................................................... 5
Geräte- und Einbaumaße................................................................................................ 7
Standgerät......................................................................................................................... 7
Einbaugerät/Unterbaugerät ............................................................................................... 7
Frontplattenmaße PFD 101 i.............................................................................................. 7
Anschlüsse....................................................................................................................... 8
Anschlüsse an der Geräterückseite................................................................................... 8
Anschlüsse bauseits.......................................................................................................... 8
Externe Dosierung............................................................................................................. 9
Technische Daten............................................................................................................ 10
Maße und Gewichte .......................................................................................................... 10
Emissionswerte ................................................................................................................. 10
Elektroanschluss ............................................................................................................... 11
Wasserzulauf ..................................................................................................................... 11
Wasserablauf..................................................................................................................... 12
Betriebsbedingungen ........................................................................................................ 12
Lager- und Transportbedingungen.................................................................................... 12
de - Installationshinweise
4
Installationshinweise
Für den sicheren Aufbau und die Inbetriebnahme des Geschirrspü-
lers lesen Sie den Installationsplan, die Servicedokumentation, den
Montageplan und die Gebrauchsanweisung.
In diesem Installationsplan sind die Maße des Gerätes, die techni-
schen Daten und die bauseitigen Voraussetzungen für die Installation
des Geschirrspülers beschrieben.
Berechtigung zur
Installation
Der Geschirrspüler darf nur durch den Miele Kundendienst, einen
Fachhändler oder eine entsprechend qualifizierte Fachkraft installiert
und in Betrieb genommen werden.
Die Installationen müssen entsprechend den jeweilig gültigen Vor-
schriften, gesetzlichen Grundlagen, den Unfallverhütungsvorschrif-
ten und den gültigen Normen durchgeführt werden.
Anforderungen an
die Umgebung
Im Umgebungsbereich des Geschirrspülers kann Kondenswasser
entstehen. Verwenden Sie daher nur Mobiliar, welches für die anwen-
dungsspezifische Nutzung geeignet ist.
Wrasenschutzfolie
für Einbaugeräte
Die beiliegende Wrasenschutzfolie schützt die Arbeitsplatte vor Be-
schädigungen durch Wasserdampf, der beim Öffnen der Tür austreten
kann. Kleben Sie die Wrasenschutzfolie oberhalb der Tür unter die Ar-
beitsplatte.
Elektroanschluss Alle Arbeiten, die den Elektroanschluss betreffen, dürfen nur vom
Miele Kundendienst, einem autorisierten Miele Fachhändler oder einer
qualifizierten Elektrofachkraft durchgeführt werden.
Steckanschluss Schließen Sie den Geschirrspüler bevorzugt über eine Steckdose an.
Festanschluss Wenn Sie den Geschirrspüler über einen Festanschluss anschließen,
installieren Sie bauseitig einen Hauptschalter mit allpoliger Trennung
vom Netz. Der Hauptschalter muss eine Kontaktöffnungsweite von
mindestens 3 mm aufweisen.
Die Steckdose und der Hauptschalter müssen nach der Gerätein-
stallation zugänglich sein. Eine elektrische Sicherheitsprüfung, z. B.
bei der Instandsetzung oder Wartung, ist so ohne große Umstände
durchführbar.
Verlegen Sie die Netzanschlussleitung geschützt vor thermischen
Einflüssen.
RCD-Schutz-
schalter
Um die Sicherheit zu erhöhen wird empfohlen, dem Geschirrspüler
einen RCD-Schutzschalter mit einem Auslösestrom von 30mA vorzu-
schalten.
Potentialausgleich Der Geschirrspüler ist für einen Potentialausgleich vorbereitet, die An-
schlussschraube hierfür befindet sich an der Geräterückseite.
Wenn bauseitig vorhanden, stellen Sie einen Potentialausgleich her.
de - Installationshinweise
5
Wasseranschluss Schließen Sie den Geschirrspüler nur an ein vollständig entlüftetes
Rohrleitungsnetz an.
Ein kurzzeitig erhöhter Wasserdruck kann Bauteile des Geschirr-
spülers beschädigen.
Wasserzulauf Die Qualität des einlaufenden Wassers muss der Trinkwasservorgabe
des jeweiligen Landes entsprechen, in dem der Geschirrspüler betrie-
ben wird.
Der Geschirrspüler muss gemäß den örtlichen Vorschriften an das
Wassernetz angeschlossen werden. Er kann an Kalt- oder Warmwas-
ser angeschlossen werden. Durch den Anschluss an Warmwasser
verkürzen sich die Programmlaufzeiten.
Für kurze Programmlaufzeiten wird außerdem ein Wasseranschluss-
druck von mindestens 200kPa benötigt.
Vorschrift in Deutschland:
Zum Schutz des Trinkwassers muss der beiliegende Rückflussver-
hinderer zwischen Absperrventil und Wasserzulaufschlauch montiert
werden.
Schrauben Sie einen Rückflussverhinderer an das Absperrventil.
Schrauben Sie anschließend den Wasserzulaufschlauch mit Wasser-
schutzsystem an das Gewinde des Rückflussverhinderers.
Wenn ein Absperrventil fehlt, darf der Geschirrspüler nur von einem
zugelassenen Installateur an die Trinkwasserleitung montiert wer-
den.
Das Absperrventil muss nach der Geräteinstallation zugänglich sein,
damit der Wasserzulauf außerhalb der Benutzungszeit geschlossen
werden kann.
de - Installationshinweise
6
Wasserablauf Der Geschirrspüler soll vorzugsweise an ein separates, bauseitiges
Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss
vorhanden ist, empfehlen wir den Anschluss an einen Doppelkam-
mer-Siphon.
Für den Anschluss des Schlauches an das bauseitige Ablaufsystem
verwenden Sie die im Beipack liegende Schlauchschelle.
Der bauseitige Anschlussstutzen für den Ablaufschlauch kann für ver-
schiedene Schlauchdurchmesser ausgelegt sein. Wenn der An-
schlussstutzen weiter als 30mm in den Ablaufschlauch hineinragt,
muss der Anschlussstutzen gekürzt werden. Sonst kann der Ablauf-
schlauch verstopfen.
Verlegen Sie den Ablaufschlauch knickfrei, druck- und zugfrei.
Wenn der bauseitige Anschluss für den Wasserablauf tiefer liegt als
die Führung für die Rollen des Unterkorbes in der Tür, kann während
des Programms das Wasser durch Saugheberwirkung aus dem
Spülraum fließen.
Verlegen Sie in diesem Fall den Ablaufschlauch in einem Bogen,
dessen höchste Stelle mindestens auf Höhe der Führung für die Rol-
len des Unterkorbes liegt.
Externe Dosie-
rung
Auf der Rückseite des Geschirrspülers kann ein externes Dosiermo-
dul für flüssigen Reiniger angeschlossen werden.
Das Dosiermodul ist als nachkaufbares Zubehör erhältlich, eine Mon-
tageanweisung liegt bei.
de - Geräte- und Einbaumaße
7
Standgerät
PFD 100, PFD 101
Einbaugerät/Unterbaugerät
PFD 101 i PFD 101 U
Frontplattenmaße PFD 101 i
Länge [mm] 500–654
Dicke [mm] 16–20
Gewicht [kg] 4–11
de - Anschlüsse
8

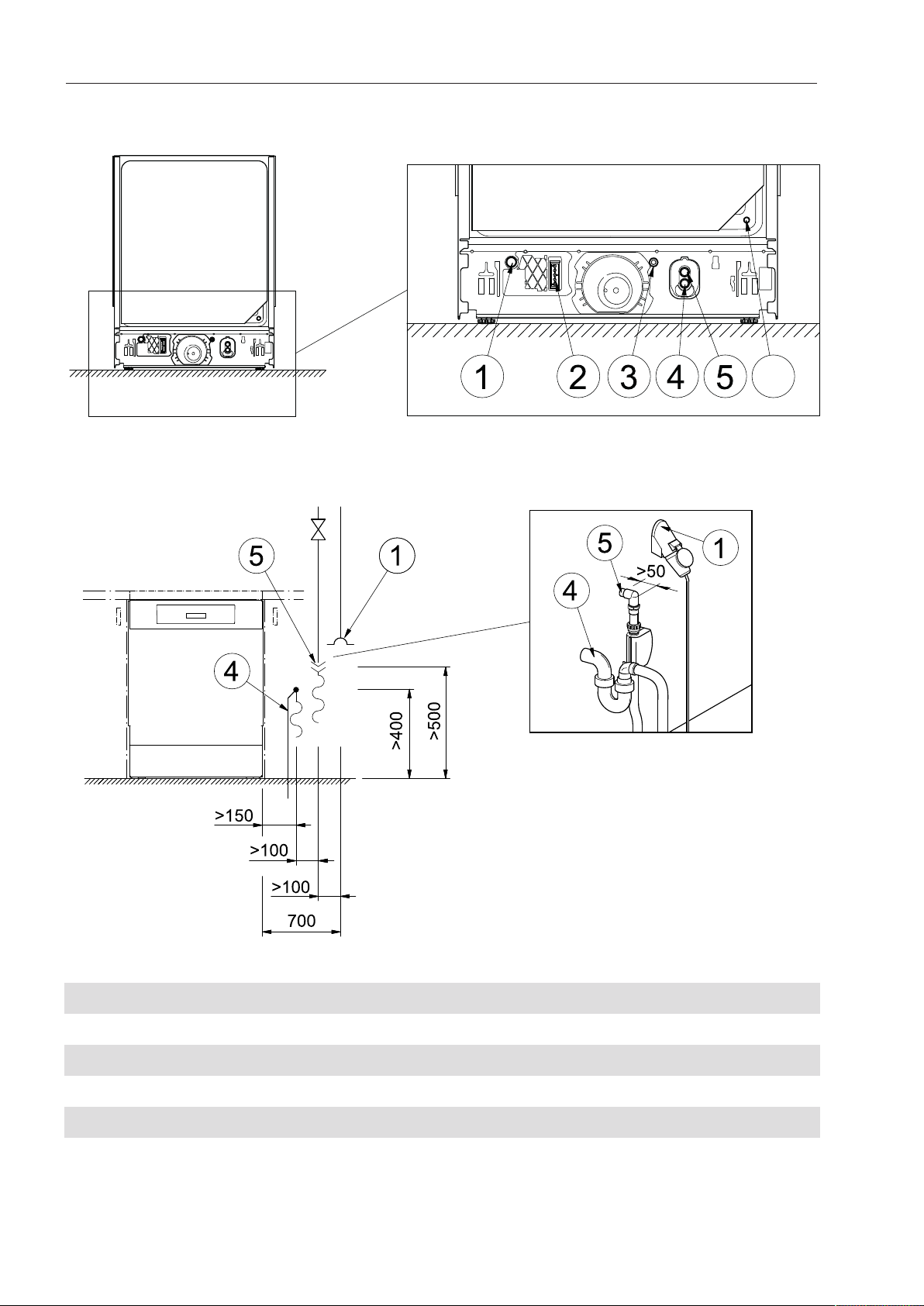

Anschlüsse an der Geräterückseite
6
Anschlüsse bauseits
Elektroanschluss
externe Dosierung, Anschluss Spannungsversorgung
Potentialausgleich
Abwasser
Kalt- oder Warmwasser
externe Dosierung, Anschluss Dosierschlauch *
* mit Blindschraube verschlossen, der Dosierstutzen liegt dem Dosiermodul bei
de - Anschlüsse
9
Externe Dosierung
Förderhöhe max. [m] 1,5
Dosierschlauch Länge, DOS-Modul bis Sauglanze [m] 1,8
Dosierschlauch Länge, Geräterückseite bis DOS-Modul [m] 2,8
Anschlusskabel Länge, Geräterückseite bis DOS-Modul [m] 2,8
Stellen Sie den Behälter neben dem Reinigungsautomaten auf den Fußboden oder in
einen benachbarten Schrank.
Der Behälter darf nicht auf dem Reinigungsautomaten oder oberhalb des Automaten ab-
gestellt werden.
de - Technische Daten
10
Gerätetyp Stand i U
Maße und Gewichte
Höhe [mm] 845 805 805
Höhenverstellung [mm] 35 65 65
Breite [mm] 600 598 598
Tiefe [mm] 600 570 570
Tiefe bei geöffneter Tür [mm] 1195 1165 1165
Sockelrücksprung max. [mm] – 115 115
Gewicht [kg] 60 42 44
Bodenbelastung max. [N] 1000 1000 1000
Emissionswerte
Schallleistungspegel [dB(A)
re 1
pW]
46 46 46
Schalldruckpegel am Arbeitsplatz [dB(A)] 34,1 34,1 34,1
