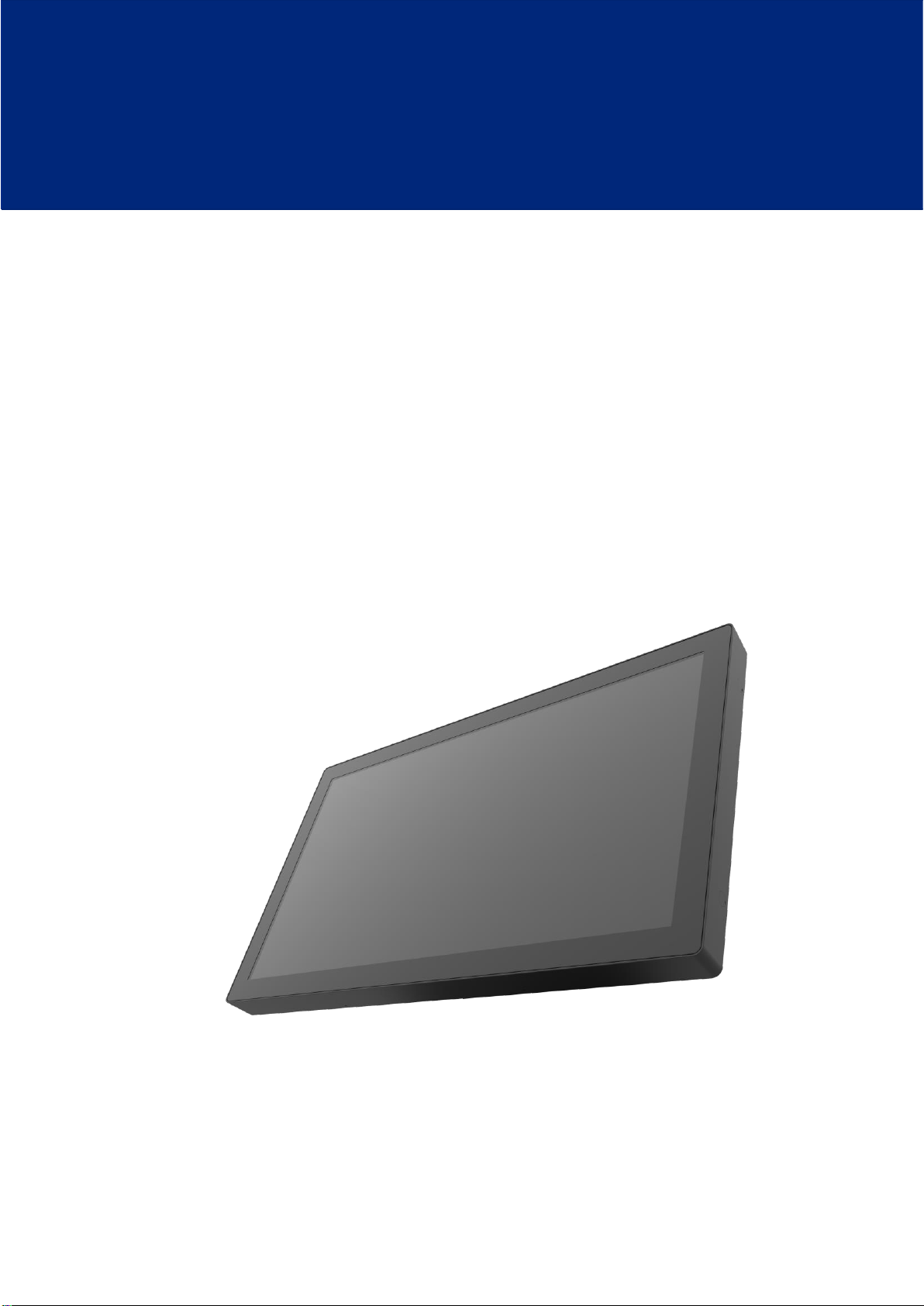

MicroTouch SK-156P-A1 User manual

SK-156P-A1

Slimline Kiosk Touch Monitor

User Manual

About This Document

No part of this publication may be reproduced, transmitted, transcribed, stored in a

retrieval system, or translated into any language or computer language, in any form or

by any means, including, but not limited to, electronic, magnetic, optical, chemical,

manual, or otherwise without prior written permission of MicroTouchTM a TES Company.

The information in this document is subject to change without notice. MicroTouchTM a

TES Company makes no representations or warranties with respect to the contents

herein, and specifically disclaims any implied warranties of merchantability or fitness for

a particular purpose. MicroTouchTM a TES Company reserves the right to revise this

publication and to make changes from time to time in the content hereof without

obligation of MicroTouchTM a TES Company to notify any person of such revisions or

changes. Windows is a registered trademark of Microsoft, Inc. Other brand or product

names are trademarks of their respective holders.

Compliance Information

For FCC (USA)

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This

equipment generates, uses, and can radiate radio frequency energy, and if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following

measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC Rules. Operation is subject to the following

two conditions: (1) this device may not cause harmful interference, and (2) this device

must accept any interference received, including interference that may cause undesired

operation.

For IC (Canada)

CAN ICES-3(B)/NMB-3(B)

For CE (EU)

The device complies with the EMC Directive 2014/30/EU and Low Voltage Directive

2014/35/EU

Renseignements relatifs à la conformité

Pour la FCC (États-Unis).

Ce matériel a fait l’objet d’essais qui ont déterminé qu’il respectait les limites d’un appareil

de classe B selon la partie 15 des règlements de la FCC. Ces limites sont établies pour

assurer une protection raisonnable contre les parasites nuisant à une installation

résidentielle. Ce matériel génère, utilise et peut émettre des ondes radio électriques, et

lorsqu’il n’est pas installé et utilisé selon les instructions, peut causer des parasites

nuisant aux communications radio. Il n’y a toutefois aucune garantie qu’il n’y aura pas de

parasites dans une installation en particulier. Si ce matériel cause des parasites à la

réception d’ondes radio ou de télévision, ce qui peut être déterminé en l’éteignant et en

l’allumant, l’utilisateur est invité à essayer de corriger le problème des parasites par l’une

ou l’autre des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre le matériel et la réception.

• Brancher le matériel dans une prise sur un autre circuit que celui où le récepteur est

branché.

• Consulter le distributeur ou un technicien radio ou TV expérimenté pour des conseils.

L’appareil respecte la partie 15 des règlements de la FCC. Le fonctionnement doit

respecter les deux conditions suivantes : 1) cet appareil ne doit pas causer de parasites et

(2) cet appareil doit accepter tous les parasites reçus, notamment ceux pouvant causer un

fonctionnement non voulu.

Pour Industrie Canada

Norme canadienne NMB-3(B)

Pour la CE (UE)

L’appareil respecte la directive 2014/30/UE relative à la compatibilité électromagnétique et

la directive 2014/35/EU sur les limites de basse tension

Usage Notice

Precautions

Please follow all warnings, precautions and maintenance as recommended in this user’s

manual to maximize the life of your unit.

：

▪Turn off the product before cleaning.

▪Use a soft cloth moistened with mild detergent to clean the product housing.

▪Use only the qualified power adapter that comes with your device.

▪Disconnect the power plug from AC outlet if the product is not going to be used for an

extended period of time.

Don’t

：

▪Do not use abrasive cleaners, waxes or solvents for your cleaning.

▪Do not operate the product under the following conditions:

- Extremely hot, cold or humid environment.

- Areas susceptible to excessive dust and dirt.

- Near any appliance generating a strong magnetic field.

! Warning - To prevent the risk of fire or shock hazards, and do not

expose the product to moisture.

! Warning - Please do not open or disassemble the product as this may

cause electric shock.

! Warning - Power cord shall be connected to a socket-outlet with

earthing connection.

! Warning - The cable cover cannot be removed under normal use

conditions.

! Warning - Stability Hazard. The touch monitor may fall, causing

serious personal injury or death. To prevent injury, this

touch monitor must be securely attached to the wall in

accordance with the installation instructions.

Avis d’utilisation

Précautions

Veuillez suivre toutes les mises en garde, précautions et entretiens recommandés dans

ce manuel d’utilisation pour maximiser la durée de vie de votre unité.

À faire :

▪Éteindre l’appareil avant de le nettoyer.

▪Utiliser un chiffon humidifié par une solution savonneuse pour nettoyer le boîtier du

produit.

▪Utiliser uniquement l’adaptateur d’alimentation prescrit pour votre appareil.

▪Débrancher l’appareil lorsqu’il n’est pas utilisé pendant une période prolongée.

À éviter :

▪Ne pas utiliser de nettoyants abrasifs, de cires ou de solvants pour le nettoyage

▪Ne jamais utiliser l’appareil dans les conditions suivantes :

–des conditions environnementales extrêmes (chaud, froid ou humidité)

–des endroits remplis de poussières et de saletés.

–à proximité d’appareils produisant un fort champ magnétique.

! Mise en garde —Pour prévenir les risques d’incendie ou

d’électrocution, ne pas exposer le produit à l’humidité.

! Mise en garde —Prière de ne pas ouvrir ou démonter le produit, car

cela pourrait entraîner l’électrocution.

! Mise en garde –Le cordon d’alimentation doit être branché à une

prise pourvue d’une mise à la terre.

! Mise en garde –La gaine du câble ne doit pas être retirée en

conditions normales d’utilisation.

! Mise en garde —Risque de renversement. Le moniteur tactile peut se

renverser et causer de graves blessures corporelles, voire la mort.

Pour prévenir les blessures, ce moniteur tactile doit être solidement

fixé au mur selon les instructions d’installation.


6
 TableofContents

Chapter 1........................................................................................................................7
1 Overview....................................................................................................................8
2 Feature ......................................................................................................................8
3 Specifications.............................................................................................................8
4 Block Diagram............................................................................................................9
5 Interface Connectors................................................................................................10
5.1 Power Connector .............................................................................................10
5.2 Video Signal Connector ...................................................................................10
5.3 Signal Connector..............................................................................................12
6 Package Overview...................................................................................................14
Chapter 2......................................................................................................................16
1 About VESA Mount..................................................................................................17
2 On-Screen Display...................................................................................................18
2.1 OSD Function Description................................................................................22
2.2 Timing Table Chart...........................................................................................23
3.3 EDID Data........................................................................................................23
3 Dimension................................................................................................................24
3.1 Front View........................................................................................................24
3.2 Side View.........................................................................................................24
3.3 Rear View ........................................................................................................25
Appendix ......................................................................................................................26



Chapter 1

Product Introduction

1.1 Overview

The SK-156P-A1 series is a 15.6” touchscreen monitor that builds to withstand

commercial grade open frame monitor, with stylish thin cable management bracket and

versatile design SK-156P-A1 is an exceptional choice for applications for all business

sectors and well suited for point-of-sales, point-of-information, point-of-service and

interactive signage.

1.2 Feature

▪Cable management bracket design for easy organize cable.

1.3 Specifications

LCD Touch Panel

Size

15.6” TFT LCD

Brightness

450 cd/m2(Non-touch screen)

382 cd/m2 (P-CAP-touch with ZCC)

405 cd/m2 (P-CAP-touch with TPK)

Number of Pixels

1920 x R.G.B. x 1080

Touch Type

P-CAP/ 10 points

Environment

Certificate

UL、CB、CU

Compliance

Front Panel IP65 Compliant, Rear IPX1

Operating Temperature

0C ~ 40C

Storage Temperature

-20C ~ 60C

Operating Humidity

20% ~ 80% RH, non-condensing

Mounting

VESA 100 mm x 100 mm

Dimension (W x H x D)

381.0 mm x 230.3 mm x 46.0 mm

Net Weight

2.0 kg

Gross Weight

4.0 kg

1.4 Block Diagram

For TF1634MC-B7X, T1634MC-B7X, TF1634MC-B8X, T1634MC-B8X
