Mi-Heat Heizsysteme WT8 User manual
1
Seite 1-11 Page 12-24
WT8 Wifi Thermostat
Vielen Dank das Sie sich für
unseren smart Thermostat
WT8 Wifi entschieden haben.
Aufgrund der stätigen Weiterentwicklung der Geräte-Software (Firmware) kann der hier beschriebene
Funktionsumfang bzw. die Bedienungsweise ggf. abweichen. Die aktuelle Version der Anleitung kann im
Shop beim Artikel unter Downloads heruntergeladen werden.
Eigenschaften:
•Per App programmierbar/bedienbar
•Kompatibel mit Amazon Alexa, Google Assistent und IFTTT
•Einfache Installation
•Wochenprogramm 6 Schaltzeiten (App: Montag bis Freitag und Samstag, Sonntag)
•Externer Sensor oder Raumsensor
Technische Daten:
•Betriebsspannung: 230V/AC
•Schaltleistung: 3680W/16A (ohmsche Last)
•Temperatursensor: interner oder externer Sensor (NTC 10kOhm)
•Temperatur-Begrenzung externer Sensor: +20 bis +90°C / aus (empfohlen max. 27°C)
•Betriebstemperatur: +5 bis +50°C
•Farb-LCD Display, beleuchtet
•Abmessungen: 86mm x 86mm x 11/43,6mm
•Farbe: Weiß
•Schutzart / Schutzklasse: IP20 (Sensor IP44) / 2
•Zertifizierung: CE
2
Wichtige Hinweise vor Inbetriebnahme:
-Bitte lesen Sie die vollständige Anleitung, bevor Sie mit der Installation des Thermostaten
beginnen
-Das Thermostat muss von einer qualifizierten Person installiert werden
-Verwenden Sie den Thermostat nur wie in dieser Anleitung beschrieben
-Trennen Sie während der Installationsarbeiten immer die Stromversorgung
Sicherheit:
Beim Umgang mit Produkten, die mit elektrischer Spannung versorgt werden, sind die geltenden VDE-
Vorschriften zu beachten, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
- Vor Öffnen des Gerätes ist sicherzustellen, dass dies stromlos ist.
- Werkzeuge dürfen an dem Gerät nur benutzt werden, sofern sichergestellt wurde, dass dieses von der
Versorgungsspannung getrennt ist und ggf. in Bauteilen gespeicherte elektrische Restladungen zuvor
entladen wurde.
- Spannungsführende Kabel oder Leitungen, mit denen das Gerät verbunden ist, müssen stets auf
Isolationsfehler oder Bruchstellen untersucht werden.
- Bei Feststellung eines Fehlers in der Zuleitung muss das Gerät unverzüglich außer Betrieb genommen
werden, bis die defekte Leitung ausgewechselt worden ist.
Wenn aus der vorliegenden Anleitung für den nichtgewerblichen Endverbraucher nicht eindeutig
hervorgeht, welche elektrischen Kennwerte für das Gerät gelten, wie eine externe Beschaltung
durchzuführen ist, oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und
welche Anschlusswerte diese externen Komponenten haben dürfen, so muss stets eine Fachkraft um
Auskunft ersucht werden. Es ist vor der Inbetriebnahme des Gerätes zu prüfen, ob dieses Gerät für den
geplanten Anwendungsfall geeignet ist!
Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der
verwendeten Baugruppen notwendig! Bitte beachten Sie, dass Bedienungs- und Anschlussfehler außerhalb
unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden die daraus entstehen
keinerlei Haftung übernehmen.
Geräte Abmessungen
3

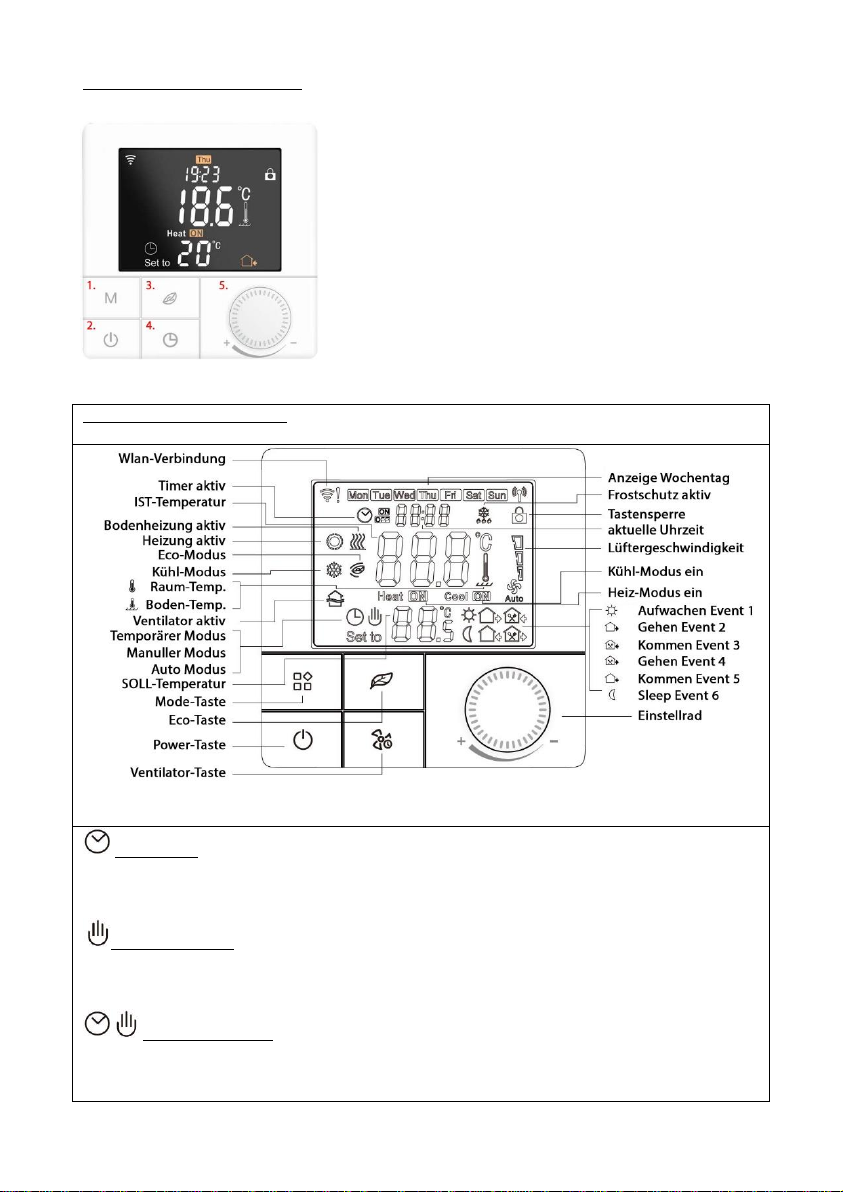

Beschreibung Gerätetasten/LEDs
1. Mode-Taste, kurzer Tastendruck wechsel
des Betriebsmodus, langer Tastendruck (5
Sek.) Programmierung Wochenprogramm
2. Ein/Aus-Taste, kurzer Tastendruck ein- bzw.
ausschalten, langer Tastendruck
Tastensperre ein/aus
3. Eco-Taste, kurzer Tastendruck aktivert bzw.
deaktiviert den Eco-Modus, langer
Tastendruck im ausgeschalteten Zustand
aktiviert den Pairing Modus zur Verbindung
mit dem Wlan
4. Uhr-Taste, langer Tastendruck ruft das
Menü für die Uhrzeit und Tag Einstellung auf
5. Einstellrad für Temperaturen und Werte
Beschreibung Display-Symbole
* Das Model Mi-Heat WT8 Wifi verfügt nicht über die Funktionen Ventilator/Kühlen, zudem können die
Symbole der Geräte-Tasten ggf. anders bedruckt sein
Auto-Modus
Wochenprogramm, bis zu 6 Heizereignisse können pro Tag eingestellt werden. Heizungsereignisse,
Zeiträume und Temperatur können separat nach persönlichen Routinen eingestellt werden.
Manueller-Modus
Der Thermostat arbeitet auf der Grundlage der manuell eingestellten Temperatur und schaltet sich vom
Automatikmodus ab.
Temporärer-Modus
Der Thermostat arbeitet vorübergehend auf der Grundlage der manuell eingestellten Temperatur und
schaltet beim nächsten Ereignis in den automatischen Modus zurück.
4
Einstellungsmenü öffnen:
- Drücken Sie im ausgeschalteten Zustand 3 Sekunden lang die Mode-Taste (Taste 1), um in den
erweiterten Einstellungsmodus zu gelangen.
- Durch mehrfaches drücken der M-Taste wird der Menü-Punkt gewechselt.
- Die Werte können durch drehen des Einstellrads verändert werden.
- Drücken Sie die Power-Taste, um zu speichern und den erweiterten Einstellungsmodus zu verlassen.
Code
Funktion
Standard-Einstellung
01
Temperatur Kalibrierung (-9,9 –9,9°C / 9-9°F)
Standard: -3°C
02
Hysterese (0,5-10°C / 1-10°F)
Standard: +-1°C
03
Obere Temperaturbegrenzung (5-95°C / 41-
99°F)
Standard: 50°C
04
Untere Temperaturbegrenzung (5-47°C / 41-
99°F)
Standard: 5°C
05
Frostschutzfunktion (ON/OFF)
Standard: OFF
06
Temperatur Einheit (°C / °F)
Standard: °C
07
Sensor-Modus (IN: nur interner Sensor, OUT:
nur externer Sensor, ALL: beide Sensoren)
Standard: IN
08
Bodenbegrenzungstemperatur (20-90°C / 68-
99°F)
Standard 35°C, für elektrische
Fußbodenheizung empfehlen wir max. 27°C
09
Einstellung für die Wochenprogrammierung
12345: 5/2 = Mo. –Fr. & Sa.+So.
123456: 6/1 = Mo. –Sa. & So.
1234567: 7/0 = Mo. –So.
Standard: 12345
10
Nicht für den Heizbetrieb relevant
Standard: 00
11
Nicht für den Heizbetrieb relevant
Standard: 0
12
Tastensperre (Kindersicherung):
00: Sperre inaktiv, wenn Bildschirm aus / alles
sperren, wenn Sperre ein
01: Sperre aktiv, wenn Bildschirm aus / alles
sperren, wenn Sperre ein
02: Sperre aktiv, wenn Bildschirm aus / alle
Funktionen außer Lüfter, Auf und Ab sperren,
wenn Sicherung ein
03: Sperre aktiv, wenn Bildschirm aus / alles
sperren, außer Ein/Aus, wenn Sicherung ein
Standard: 00
13
Verhalten bei Spannungswiederkehr:
00: bleibt ausgeschaltet
01: wird eingeschaltet
02: stellt den vorherigen Zustand wieder her
Standard: 00
19
Werkseinstellungen
Eco-Taste für 3 Sek. drücken
5
Beschreibung Anschlussklemmen
1 & 2 Eingangsklemme für die 230V/AC
Versorgungsspannung des Thermostaten
3 & 4 Ausgangsklemme zum Anschluss des
Verbauchers
5nicht belegt
6 & 7 Eingangsklemme für den Anschluss des
exterenen Temperatursensor
Einstellung Wochenprogramm (Auto-Modus)
Drücken Sie die M-Taste 3 Sekunden lang, um die Einstellung des Auto-Modus zu bearbeiten.
Schaltzeiten (Event)
Symbols
Zeit
Temperatur
Standard
Einstellung
ändern
Standard
Einstellung
ändern
Arbeitstage
1
06:00
Durch
drehen des
Einstellrads
20°C (68°F)
Durch
drehen des
Einstellrads
2
08:00
15°C (59°F)
3
11:30
15°C (59°F)
4
12:30
15°C (59°F)
5
17:00
22°C (72°F)
6
22:00
15°C (59°F)
Wochenenden
1
06:00
20°C (68°F)
2
20:00
20°C (68°F)
Sensorfehler
Bitte wählen Sie den Betriebsmodus des Sensors richtig aus. Wenn der Fehler E0/E1 angezeigt wird, bleibt
der Thermostat ausgeschaltet, bis der Fehler behoben ist.
E0: Einbausensor ist kurzgeschlossen oder abgeklemmt
E1: Bodenfühler ist kurzgeschlossen oder unterbrochen
6

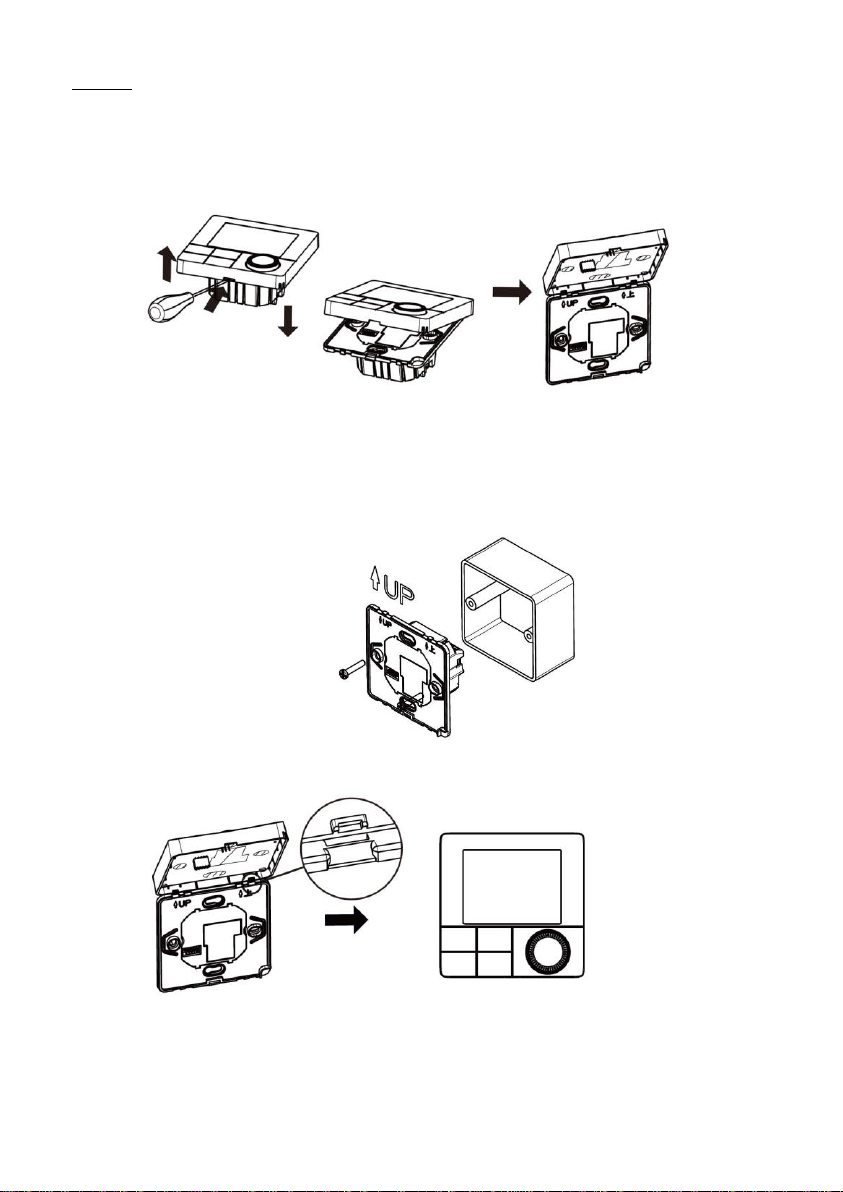

Montage
Die Front-Einheit des Thermostaten verfügt über eine Schnappbefestigung.
1. Lösen Sie die Frontabdeckung, indem Sie einen Schraubenzieher in die unten befindliche
Aussparung einführen.
2. Legen Sie die Anschlussdrähte für die Geräteversorgung, den Verbraucher und ggf. den
externen Sensor auf und schrauben Sie diese fest. Empfohlene Abisolierlänge ist 7-9mm.
3. Montieren Sie die Montageplatte auf der Wanddose, setzen Sie die Schrauben ein und
befestigen Sie dann den Thermostaten. Stellen Sie sicher, dass der Thermostat ohne
Verformung befestigt ist.
4. Rasten Sie die Frontabdeckung wieder mittels Schnappverbindung ein.
7
App Einbindung und Programmierung:
Um das Thermostat per Smartphone App einrichten bzw. programmieren zu können, ist zunächst die
kostenfreie TuyaSmart App aus dem jeweiligen App-Store zu laden und zu installieren.
Mindestanforderung Smartphone: iOS9 oder neuer, Android 4.1 oder neuer
TuyaSmart (Tuya Inc.)
App für Android
App für Apple iOS
Die folgenden Schritte zeigen die Einrichtung der TuyaSmart App, sowie die Einbindung und
Programmierung des Thermostaten.
Beim ersten Start der App ist zunächst ein
Tuya-Benutzerkonto zu erstellen.
Datenschutzrichtlinien zustimmen um
fortzufahren.
Land auswählen, Email-Adresse eingeben
und anschließend den „Verifizierungscode
abrufen“. Alternativ kann der Code auch
per SMS angefordert werden, hierzu ist
oben auf „Telefon“ zu tippen.
8
Den per Mail oder SMS erhaltenen
Verifizierungscode in der App eintippen.
Passwort für das Tuya-Benutzerkonto
festlegen und auf „Fertigstellung“ tippen.
Nun kann das Thermostat durch antippen
von „Gerät hinzufügen“ eingebunden
werden.
Zur Einbindung eines Thermostaten ist
links auf „Kleines Haushaltsgerät“ zu
tippen und anschließend rechts
„Thermostat Wi-Fi“ auszuwählen.
Nicht Bluethooth, Zigbee, BLE+Wi-Fi
wählen!
WLAN-Netzwerk (SSID) des vorhandenen
Routers auswählen und das zugehörige
WLAN-Passwort eingeben.
Thermostat in den Anlernmodus
versetzen: Thermostat abschalten und die
Eco-Taste (Taste 3) für ca. 5 Sekunden
drücken, bis das Wlan-Symbol im Display
erscheint.
Nun in der App zunächst auf „Nächster
Schritt“ und dann auf „Weiter“ tippen.
9
Die App sucht nun nach verfügbaren und
im Anlernmodus befindlichen Geräten.
Wurde ein Gerät gefunden, kann nun ein
beliebiger Name vergeben werden. Nach
dem antippen von „Fertigstellung“ ist die
Einbindung erfolgreich abgeschlossen.
Mittig wird groß die Soll-Temperatur und
darüber die aktuelle Raum-Temperatur
(Indoor Temp) angezeigt. Mittels
Plus/Minus-Taste kann die Soll-
Temperatur angepasst werden. Mittels
„Lock“ kann die Tastensperre
ein/ausgeschaltet werden. Funktionen der
weiteren Buttons siehe 13, 14, 15, 18.
Durch antippen des „Modus“ Symbols
unten links in der Hauptansicht des
Thermostaten lässt sich der Betriebsmodus
des Thermostaten wechseln
(Home/Away/Smart/Sleep).
Durch antippen des „Schalter“ Symbols
unten in der Mitte Hauptansicht des
Thermostaten kann das Thermostat aus-
bzw. eingeschaltet werden.
Durch antippen des „Zahnrad“Symbols
unten rechts in der Hauptansicht lassen
sich folgende Einststellungen anpassen. Zu
verwendende Sensor (Bild 17), Temperatur
Kalibrierung, Hysterese (Swing) und das
Wochenprogramm (Bild 16) einstellen.
10
Hier kann ein individuelles Heizprofil
hinterlegt werden.
Hier kann ausgewählt werden, ob nur der
interne, oder nur der externe Sensor für
die Temperaturermittlung verwendet
werden soll. Es ist auch möglich beide
Sensoren in Kombination zu verwenden.
Durch antippen des „Stift“Symbols oben
rechts in der Hauptansicht des
Thermostaten, können die weiteren
Einstellungen und Einbindungsmöglichkeit
in die Sprachsteuersysteme Amazon Alexa
und Google Assistent aufgerufen werden.
