Metra Electronics 99-3311B User manual
APPLICATIONS
REV. 11/15/2017 INST99-3311B
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
Table of Contents
INSTALLATION INSTRUCTIONS FOR PART 99-3311B
METRA. The World’s best kits.®metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
U.S. PATENT # D755,774
• ISO DIN radio provision with pocket
• Double DIN radio provision
• Painted matte black
• A) Radio trim panel • B) Brackets • C) Pocket • D) (4) #8 x 3/8” truss-head Phillips screws
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-1858
Antenna Adapter: • 40-GM10
• Panel removal tool • Phillips screwdriver
• Socket Wrench
TOOLS REQUIRED
Chevrolet Camaro 1997-2002
99-3311B
AB C D
Dash Disassembly
–Chevrolet Camaro 1997-2002.............................. 2
Kit Assembly
–ISO DIN radio provision with pocket...................2-3
–Double DIN radio provision ................................2-3
99-3311B

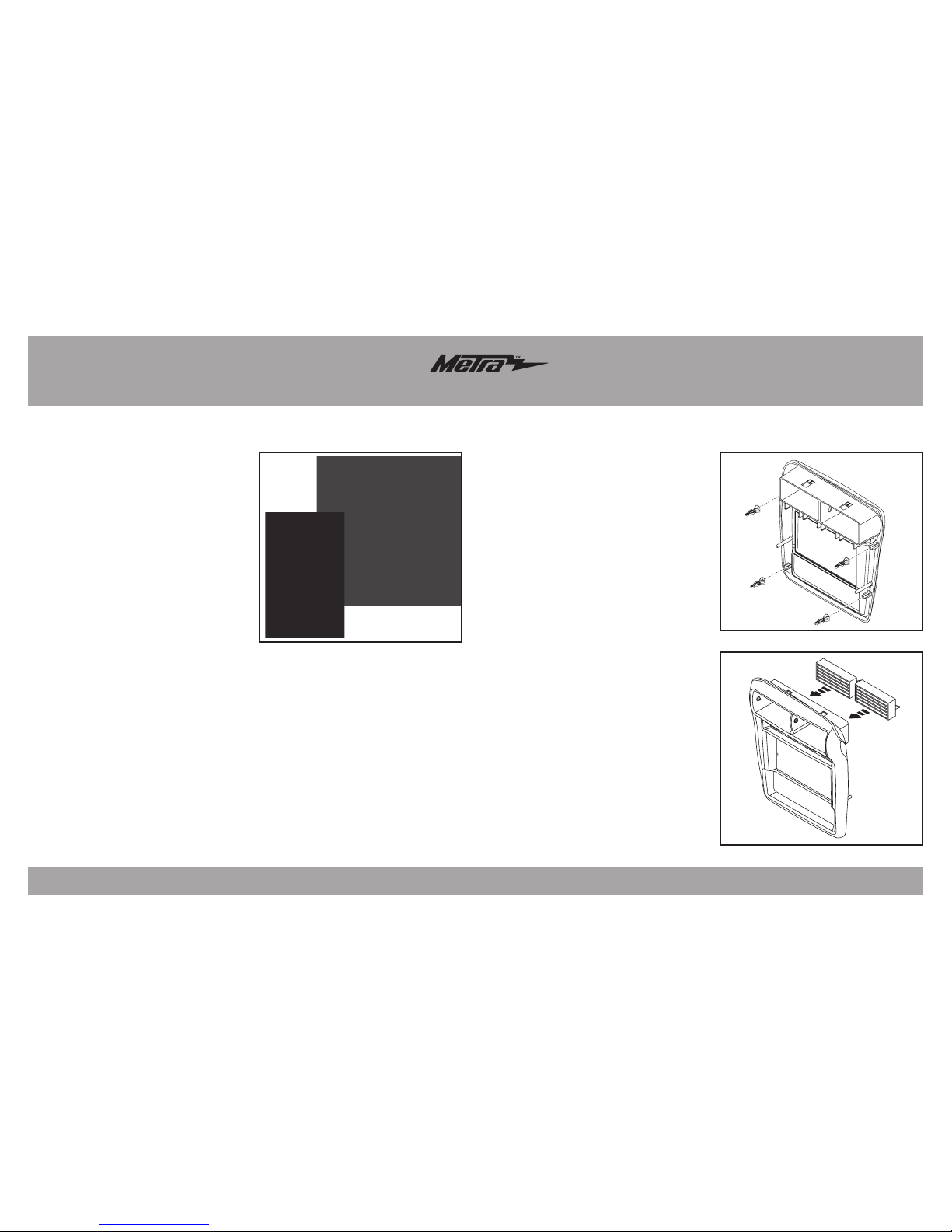

Dash Disassembly
1. Unsnap and remove radio panel.
(Figure A)
2. Remove factory radio.
3. Remove climate vents and metal
clips from factory panel.
Continue to kit assembly
Dash Disassembly Kit Assembly
(Figure A)
(Figure A)
(Figure B)
1. Screw the metal clips onto the
radio trim panel. (Figure A)
2. Snap the factory vents into the
radio trim panel. (Figure B)
Continued on next page
2
99-3311B
Kit Assembly
(Figure A) (Figure A)
(Figure B)
ISO DIN radio provision
1. Mount the pocket to the radio
brackets with the (4) #8 x 3/8”
Phillips screws supplied. (Figure A)
2. Slide the radio into the bracket/
pocket assembly and secure with
screws supplied with the radio.
(Figure B)
3. Locate the factory wiring harness
and antenna plug in the dash.
Metra recommends using the
proper mating adapters from
Metra and/or AXXESS.
4. Mount the new radio assembly into
the dash and reassemble dash in
reverse order of disassembly using
the 99-3311B radio trim panel.
Double DIN radio provision
1. Secure the radio to the radio
brackets using the screws supplied
with the radio. (Figure A)
2. Locate the factory wiring harness
and antenna plug in the dash.
Metra recommends using the
proper mating adapters from
Metra and/or AXXESS.
3. Mount the new radio assembly into
the dash and reassemble dash in
reverse order of disassembly using
the 99-3311B radio trim panel.
3
REV. 11/15/2017 INST99-3311B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
INSTALLATION INSTRUCTIONS FOR PART 99-3311B
METRA. The World’s best kits.®metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-3311B
APLICACIONES
REV. 11/15/2017 INST99-3311B
PRECAUCIÓN: Metra recomienda desconectar el terminal
negativo de la batería antes de comenzar cualquier
instalación. Todos los accesorios, interruptores y,
especialmente, las luces indicadoras de airbag deben
estar enchufados antes de volver a conectar la batería o
comenzar el ciclo de ignición.
Nota: Remítase a las instrucciones incluidas con el radio
de posventa.
Indice
METRA. The World’s best kits.®metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
U.S. PATENT # D755,774
• Herramienta para quitar paneles
• Destornillador Phillips • Llave para dados
HERRAMIENTAS REQUERIDAS
• Provisión de radio ISO DIN con cavidad
• Provisión de radio DDIN
• Pintura negro mate
• A) Panel de moldura para radio • B) Soportes • C) Cavidad • D) (4) tornillos Phillips de cabeza segmentada #8 x 3/8”
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • 70-1858
Adaptador de antena: • 40-GM10
Chevrolet Camaro 1997-2002
99-3311B
AB C D
Desmontaje del tablero
–Chevrolet Camaro 1997-2002.............................. 2
Ensamble del kit
–Provisión de radio ISO DIN con cavidad...............2-3
–Provisión de radio DDIN......................................2-3
99-3311B
Desmontaje del tablero
2
Dash Disassembly
1. Suelte a presión y quite el panel
del radio. (Figura A)
2. Retire el radio de fábrica.
3. Retire las rejillas del clima y los
ganchos metálicos del panel
de fábrica.
Continúe kit de montaje
(Figura A)
(Figura A)
(Figura B)
1. Atornille los ganchos metálicos al
panel de la moldura del radio.
(Figura A)
2. Coloque a presión las rejillas de
fábrica en el panel de la moldura
del radio. (Figura B)
Continúa en la página siguiente
Ensamble del kit
99-3311B
Ensamble del kit
3
(Figura A) (Figura A)
(Figura B)
Provisión de radio ISO DIN
1. Monte la cavidad en los soportes
del radio con los (4) tornillos
Phillips #8 de 3/8” suministrados.
(Figura A)
2. Deslice el radio en el conjunto del
soporte y sujétela con los tornillos
suministrados con el radio.
(Figura B)
3. Ubique el arnés de cableado de
fábrica y el conector de la antena
en el tablero. Metra recomienda
que use adaptadores adecuados
de acoplamiento de Metra y/o de
AXXESS.
4. Monte el nuevo ensamble de radio
en el tablero y vuelva a armarlo al
revés de como lo desarmó, usando
el panel de la moldura del radio
99-3311B.
Provisiones de radio DDIN
1. Sujete el radio de mercado
secundario a los soportes de radio
con los tornillos suministrados con
el radio. (Figura A)
2. Localice el arnés de cables de
fábrica en el tablero. Metra
recomienda el uso de un adaptador
adecuado de acoplamiento de
Metra o de AXXESS. Vuelva a
conectar la terminal negativa
de la batería y pruebe la unidad
para verificar que funcione
correctamente.
3. Monte el nuevo ensamble de radio
en el tablero y vuelva a armarlo al
revés de como lo desarmó, usando
el panel de la moldura del radio
99-3311B.
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-3311B
REV. 11/15/2017 INST99-3311B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación
inscribiéndose en la escuela de dispositivos electrónicos
móviles más reconocida y respetada de nuestra industria.
Regístrese en www.installerinstitute.com o llame al
800-354-6782 para obtener más información y avance
hacia un futuro mejor.
METRA. The World’s best kits.®metraonline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
