Metra Electronics 99-3527 User manual
CAUTION!
All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
Metra. The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/20/17 INST99-3527
INSTALLATION INSTRUCTIONS
99-3527
U.S. Patent # D513,508
KIT FEATURES
• DIN radio provision with pocket
• ISO DIN radio provision with pocket

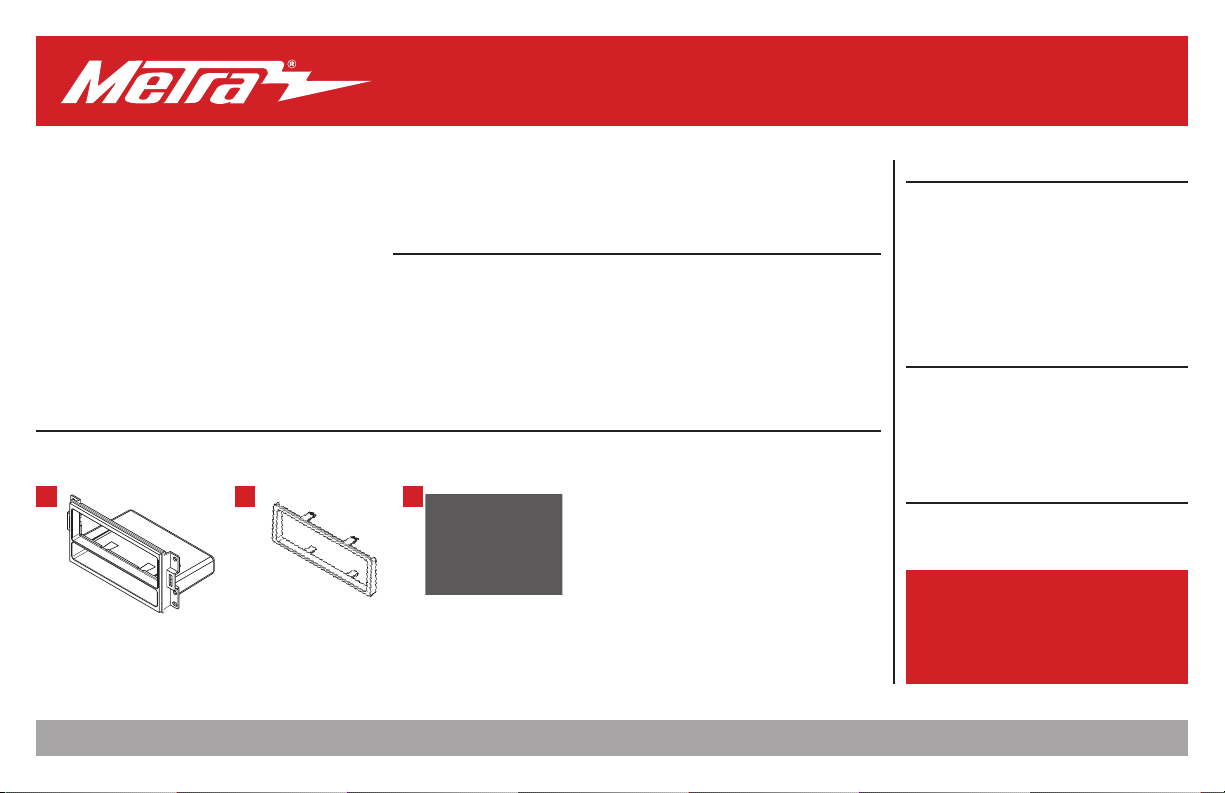

KIT COMPONENTS
• A) Radio housing • B) Trim plate • C) ISO brackets
TOOLS REQUIRED
• Phillips screwdriver • Panel removal tool
• 9/32” socket wrench
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Assembly
– DIN radio provision with pocket........................3
– ISO DIN radio provision with pocket .................3
WIRING & ANTENNA CONNECTIONS
(sold separately)
Wiring Harness: GMOS-01 • GMOS-04
Antenna Adapter: 40-GM10
Steering Wheel Control Interface: ASWC-1
A B C
Pontiac Grand Prix 2004-2008
1.800.221.0932
|
MetraOnline.com
2
DASH DISASSEMBLY
1. Remove the bezel from around the
key cylinder. (Figure A)
2. Unclip and remove the entire panel
surrounding the radio, including
the message center and the vents.
(Figure B)
3. To remove the radio, start at bottom
of the stack and remove (8) 9/32”
screws from the pocket, climate
control, and the radio. (Figure C)
Continue to Kit Assembly
(Figure B) (Figure C)
(Figure A)
REV. 11/20/2017 INST99-3527 3
KIT ASSEMBLY
(Figure A) (Figure A)
(Figure B) (Figure B)
DIN radio provision with pocket
1. Remove the metal DIN sleeve from the
aftermarket radio.
2. Slide the sleeve into the
radio housing
and secure by bending the metal locking
tabs down. (Figure A)
3. Slide the radio back into the sleeve until
it clicks in. (Figure B)
4. Locate the factory wiring harness and
antenna connector in the dash and
complete all necessary connections to
the radio and climate controls. Metra
recommends using the proper mating
adapter from Metra or AXXESS. Test the
radio for proper operation.
5. Reassemble the dash in reverse order of
disassembly.
ISO DIN radio provision with pocket
1. Remove the metal DIN sleeve and trim
ring from the aftermarket radio
2. Secure the
ISO brackets
to the radio
with the screws supplied with the radio.
(Figure A)
3. Slide the radio into the
radio housing
until the side clips engage. (Figure B)
4. Snap the
trim plate
into the
radio
housing
. (Figure B)
5. Locate the factory wiring harness and
antenna connector in the dash and
complete all necessary connections to
the radio and climate controls. Metra
recommends using the proper mating
adapter from Metra or AXXESS. Test the
radio for proper operation.
6. Reassemble the dash in reverse order of
disassembly.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
Metra. The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/20/17 INST99-3527
INSTALLATION INSTRUCTIONS
99-3527
¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
Metra. The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/20/17 INST99-3527
INSTRUCCIONES DE INSTALACIÓN
99-3527
U.S. Patent # D513,508
CARACTERÍSTICAS DEL KIT
• Provisión de radio DIN con cavidad
• Provisión de radio ISO DIN con cavidad
COMPONENTES DEL KIT
• A) Carcasa del radio • B) Placa de la moldura • C) Soportes ISO
HERRAMIENTAS REQUERIDAS
• Destornillador Phillips • Herramienta para
quitar paneles • llave de tubo 9/32”
INDICE
Desmontaje del tablero ........................................2
Ensamble del kit
– Provisión de radio DIN con cavidad ..................3
– Provisión de radio ISO DIN con cavidad ............3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cableado: GMOS-01 • GMOS-04
Adaptador de antena: 40-GM10
Interfase de control en volante: ASWC-1
A B C
Pontiac Grand Prix 2004-2008
1.800.221.0932
|
MetraOnline.com
2
DESMONTAJE DEL TABLERO
1. Quite el anillo de la moldura que
está alrededor del cilindro de la llave.
(Figura A)
2. Desenganche y quite todo el panel
que rodea el radio incluyendo el
centro de mensajes y las rejillas.
(Figura B)
3. Para quitar el radio, empiece en la
parte inferior del conjunto y quite los
(8) tornillos de 9/32” de la cavidad,
control del clima y el radio. (Figura C)
Continúe con el Ensamble del Kit
(Figura B) (Figura C)
(Figura A)
REV. 11/20/2017 INST99-3527 3
ENSAMBLE DEL KIT
(Figura A) (Figura A)
(Figura B)
Provisión de radio DIN con cavidad
1. Quite la manga de metal DIN del radio
de mercado secundario.
2. Deslice la manga en la
carcasa del radio
y sujétela doblando hacia abajo las
pestañas de metal. (Figura A)
3. Deslice el radio de nuevo en la manga
hasta que haga clic. (Figura B)
4. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio y los controles del clima. Metra
recomienda que use adaptadores
adecuados de acoplamiento de Metra
o de AXXESS. Pruebe el radio para
verificar que funcione correctamente.
5. Vuelva a armar el tablero al revés de
como lo desarmó.
Provisión de radio ISO DIN con cavidad
1. Quite la manga de metal DIN y el anillo
de moldura del radio de mercado
secundario.
2. Asegure los
soportes ISO
en el radio
con los tornillos que vienen con el radio.
(Figura A)
3. Deslice el radio dentro de la
carcasa del
radio
hasta que los ganchos laterales
entren a presión. (Figura B)
4. Coloque a presión la
placa de la moldura
al
carcasa del radio
. (Figura B)
5. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio y los controles del clima. Metra
recomienda que use adaptadores
adecuados de acoplamiento de Metra
o de AXXESS. Pruebe el radio para
verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de
como lo desarmó.
(Figura B)
CLIP DEL LADO DERECHO
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame
a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de
hacerlo, revise las instrucciones por segunda vez y asegúrese de
que la instalación se haya realizado exactamente como se indica en
las instrucciones. Por favor tenga el vehículo desarmado y listo para
ejecutar los pasos de resolución de problemas antes de llamar.
Metra. The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/20/17 INST99-3527
INSTRUCCIONES DE INSTALACIÓN
99-3527
