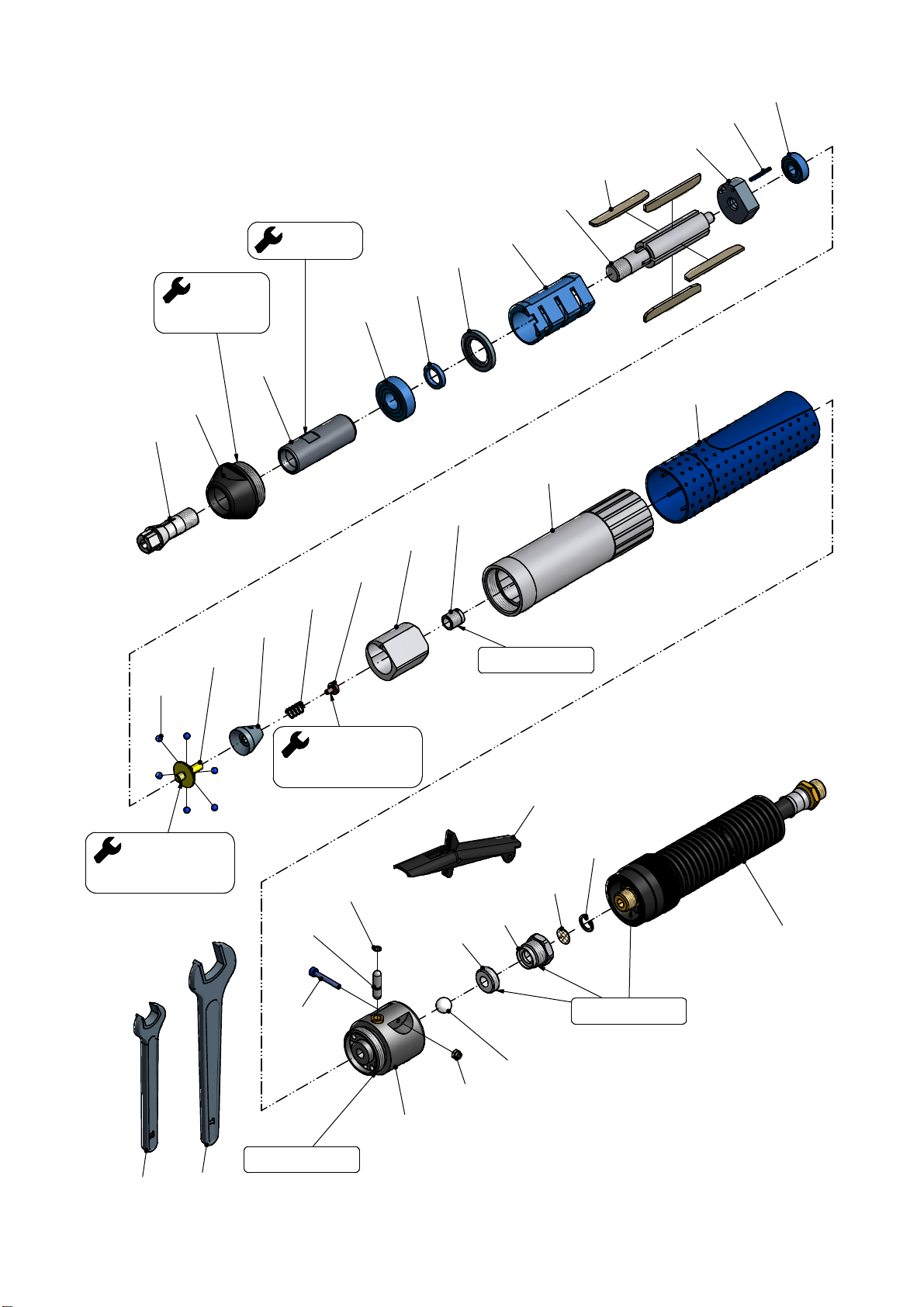

Lager-Nr. STÜCK
BENENNUNG DESCRIPTION DESIGNATION
Stock-No.
No. de magasin QUTY.

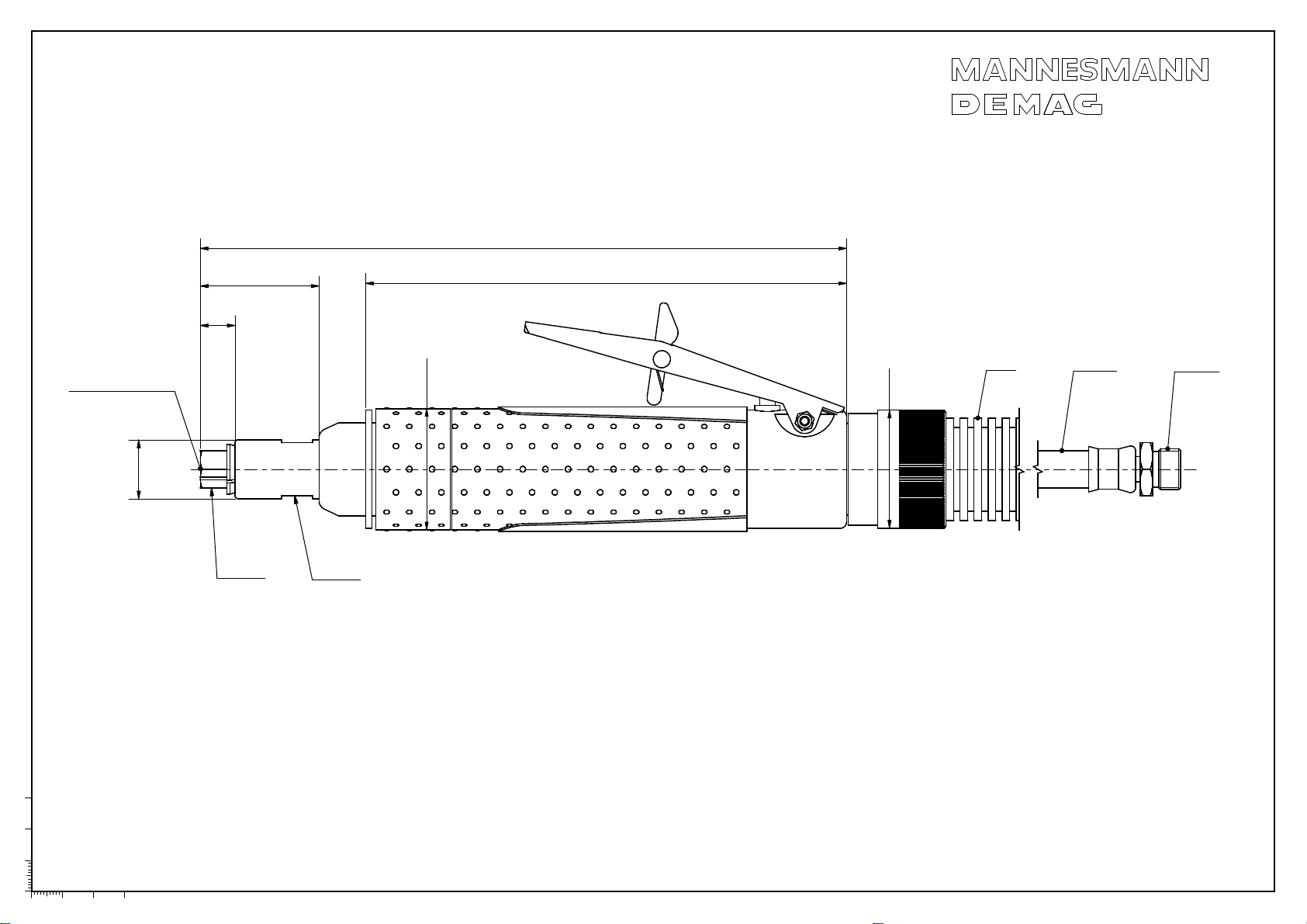

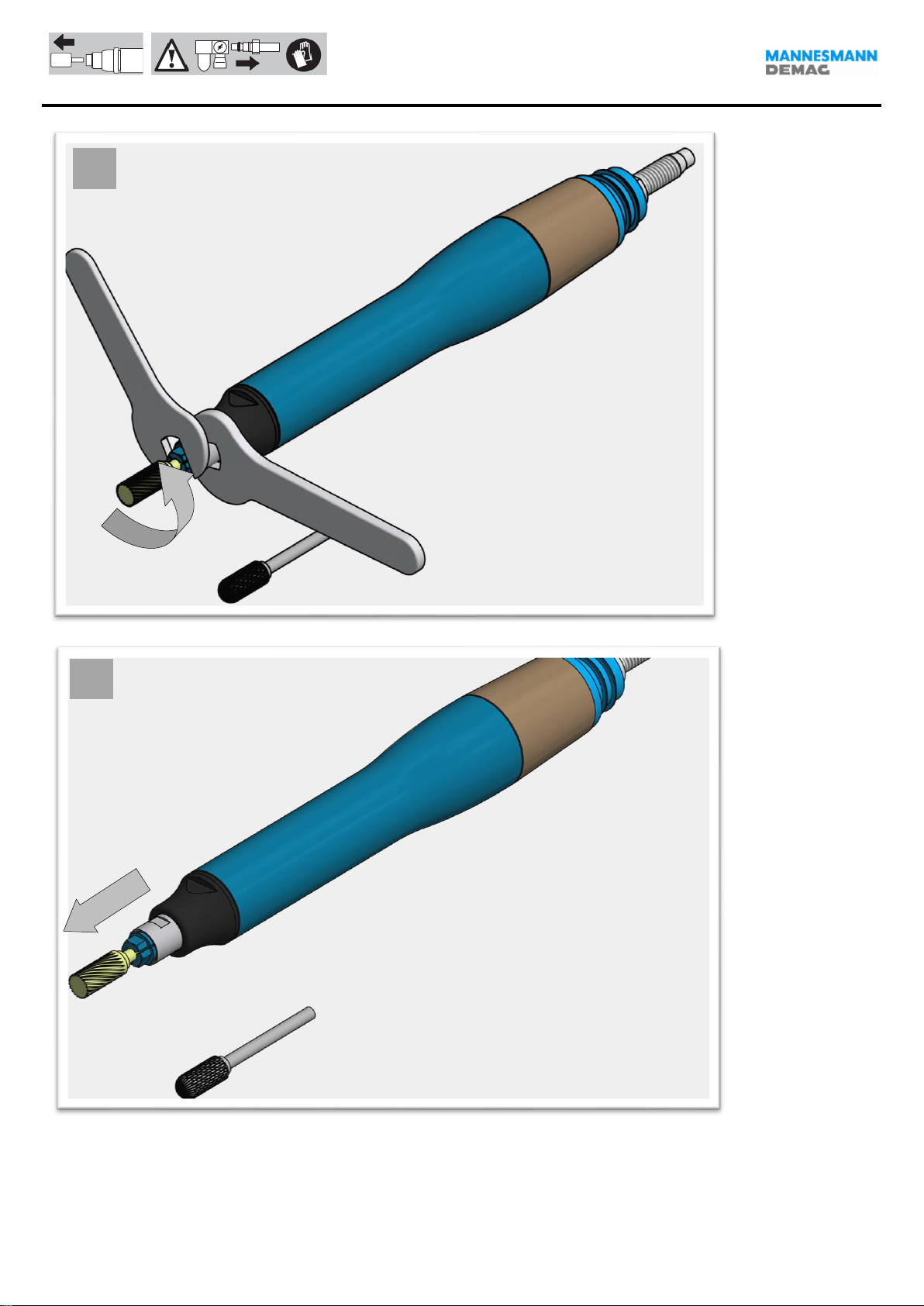

1 Spannzange 6 mm collet chuck pince de serrage 9369837 1
2 Deckel cover couvercle 29935343 1
3 Motorblock motor cpl. moteur cpl. 60026775 1
3.1 Zangenspindel spindle broche de serrage 29900303 1
3.2 Rillenkugellager ball bearing roulement à billes 9357011 1
3.3 Distanzring distance ring entretoise 29900283 1
3.4 Lagerschild vorne end shield flasque-palier 29900293 1
3.5 Zylinder cylinder cylindre 47091123 1
3.6 Rotor rotor rotor 60000903 1
3.7 Lamelle vane palette 47091146 4
3.8 Lagerschild hinten end shield flasque-palier 29500203 1
3.9 Spannstift dowel ergot 9335219 1
3.10 Rillenkugellager ball bearing roulement à billes 9357018 1
3.11 Regler vst. governor cpl. régulateur cpl. 60026727 1
3.11.1 Kugel ball bille 9357912 6
3.11.2 Reglerwelle control shaft arbre régulateur 29928373 1
3.11.3 Deckel cover couvercle 60026733 1
3.11.4 Druckfeder spring ressort 9330312 1
3.11.5 Schraube screw vis 29928393 1
4 Lufteinlassstück air inlet entrée d'air 60026743 1
5 Einstellschraube vst. adjusting screw vis de réglage 60026755 1
6 Gehäuse housing carter 60007173 1
7 Griffhülse bushing douille 60007183 1
8 Hebelventil vst. valve cpl. soupape cpl. 60002515 1
8.1 Zylinderschraube cylindrical screw vis à tête cylindrique 9304009 1
8.2 Ventilbolzen valve pin goupille de soupape 29922973 1
8.3 O-Ring o-ring joint torique 9319337 1
8.4 Sicherheitshebel vst. safety lever levier de sécurité 60007455 1
8.5 Ventilgehäuse vst. valve case cpl. cage de clapet cpl. 60022205 1
8.6 Sechskantmutter scrow nut rainure 9312131 1
8.7 Kugel ball bille 9319997 1
8.8 Ventilschraube valve screw boulon de vis 60003093 1
8.9 Siebträger vst. screen carrier cpl. filtre support cpl. 46909205 1
8.9.1 Siebträger screen carrier filtre support 46909203 1
8.9.2 Sieb screen filtre 29800923 1
8.9.3 Sicherungsring circlip circlip 9314702 1
9 Schlaucheinheit hose unit unité de tuyeau 29923335 1
MITGELIEFERTES
ZUBEHÖR ACCESSORIES ACCESSOIRES
10 Schlüssel SW 12 wrench 12 clé de 12 9331 007 1
11 Schlüssel SW 17 wrench 17 clé de 17 9331 042 1
LIEFERBARES
ZUBEHÖR ACCESSORIES ACCESSOIRES
Wartungseinheit filter lubricator unité d'entretien 030 290 74
Robotol-Spezial-Öl 10 l Robotol special oil 10 l Robotol huile spéciale 10 l 095 085 33
Nr.
No.
www.MANNESMANN-DEMAG.com info@MANNESMANN-DEMAG.com
Tel. +49 711 88718-0 Fax +49 711 88718-100
Änderungen vorbehalten
02/2012
