Logitech Z323 Assembly Instructions

Z323 SPEAKER SYSTEM

WITHSUBWOOFER

SYSTÈME DE HAUT-PARLEURS Z323

AVEC CAISSON DE BASSES

Complete Setup Guide

Guide d’installation complet

CONTENTS

English . . . . . . . . . . . . . . . . .3

Français . . . . . . . . . . . . . . . .7

Español . . . . . . . . . . . . . . . . 11

Português . . . . . . . . . . . . . . 15

English 3

KNOW YOUR PRODUCT

RCA cable to

subwoofer

3.5 mm

auxiliarycable

Bass control

knob

Power and

volume controls

Subwoofer

Power plug

d-sub connector

tosubwoofer

Headphone jack

Left satellite

Right satellite

RCA input

3.5 mm auxiliary

input jack

English 4

CONNECT THE SPEAKERS

1. Plug the d-sub connector on the right satellite into the d-sub subwoofer port. Then plug the RCA connector

on the left speaker into the corresponding jack on the back of the subwoofer.

2. Plug the power plug into an electrical outlet.

3. Turn the speaker on using the power knob.

English 5

CONNECT TO AUDIO SOURCE

1. For 3.5 mm connection:

Connect the 3.5 mm plug from the right speaker to the audio jack on your device (computer, tablet, smartphone, etc.)

Youcan also connect a device to the auxiliary input on the side of the right speaker.

2. For RCA connection:

Connect one end of the RCA cable to the corresponding RCA jack on the back of the subwoofer and the other end

totheRCA jack on your device (TV, gaming console, etc.).

Note: The RCA cable is not included in the box and must be purchased separately.

3. Plug your headphones into the headphone jack on the side of the right speaker. To adjust the volume of yourheadphones,

use the volume control knob on the front of the right speaker.

3.5mm

English 6

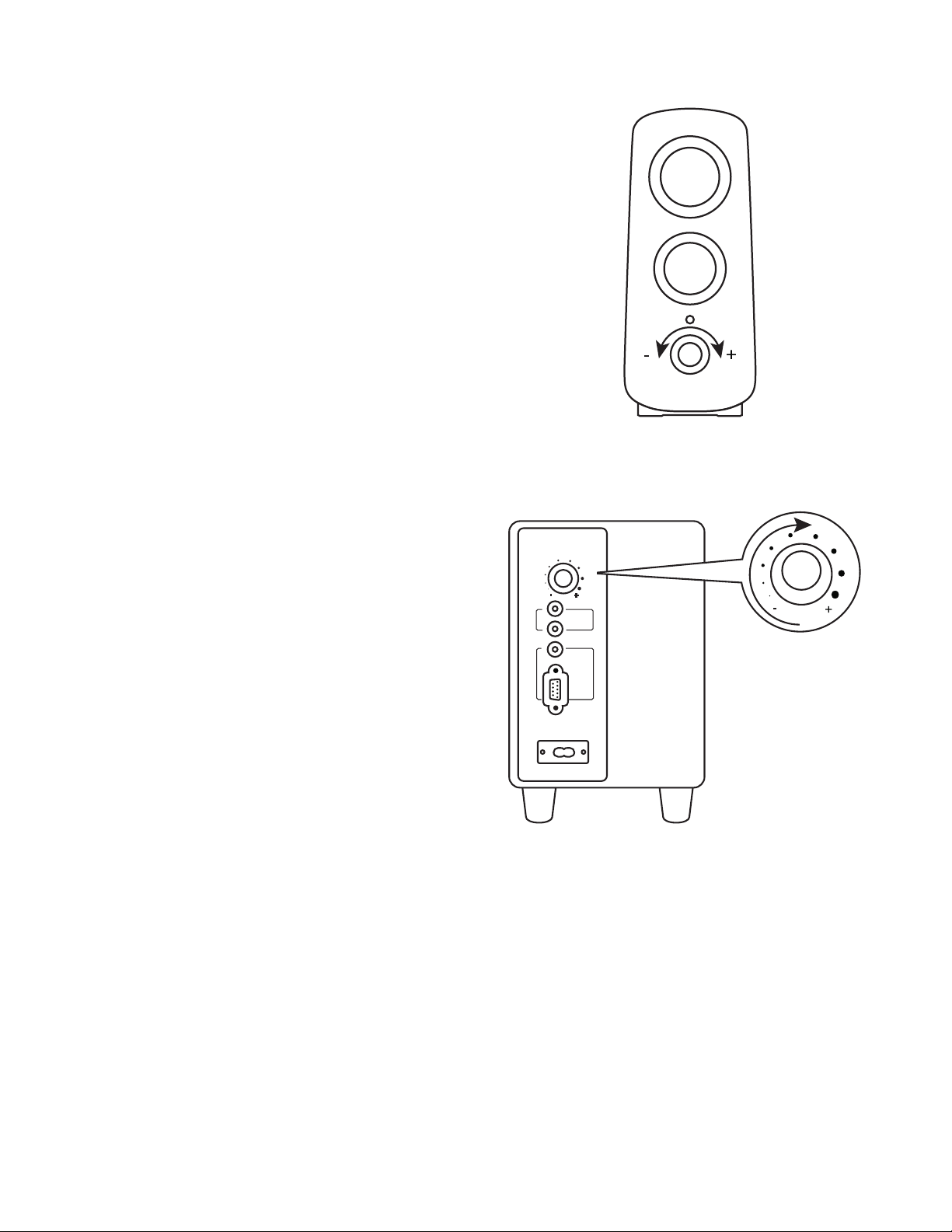

ADJUST THE VOLUME

To adjust the volume on the speakers, usethecontrol

knob on the right speaker. Turn clockwise

(counter-clockwise) to increase (decrease) the volume.

ADJUST THE BASS

Adjust the bass level by turning the bass control knob

onthe back of subwoofer. Turn bass knob to the right

fordeeper bass or to the left for less bass.

Bass Volume

Français 7

PRÉSENTATION DU PRODUIT

Câble RCA vers

lecaisson de basses

Câble auxiliaire

3,5 mm

Bouton de contrôle

des basses

Bouton

d'alimentation

etde volume

Caisson de basses

Prise

d'alimentation

Connecteur d-sub

vers le caisson

debasses

Prise casque

Satellite gauche

Satellite droit

Entrée RCA

Prise audio

auxiliaire 3,5 mm

Français 8

CONNEXION DES HAUT-PARLEURS

1. Branchez le connecteur d-sub du haut-parleur droit sur le port du caisson de basses d-sub.

Branchezensuite le connecteur RCA du haut-parleur gauche dans la prise audio correspondante

àl'arrièredu caisson de basses.

2. Branchez l'adaptateur secteur à une prise électrique.

3. Allumez votre haut-parleur en utilisant le bouton d'alimentation.

Français 9

CONNEXION À LA SOURCE AUDIO

1. Pour la connexion 3,5 mm:

branchez le connecteur 3,5 mm du haut-parleur droit sur la prise audio de votre dispositif (ordinateur, tablette,

smartphone,etc.) Vous pouvez également connecter un dispositif à l'entrée auxiliaire située sur le côté duhaut-

parleurdroit.

2. Pour la connexion RCA:

branchez une extrémité du câble RCA sur la prise RCA correspondante à l'arrière du caisson de basses et l'autre extrémité

àlaprise RCA de votre dispositif (téléviseur, console de jeu, etc.).

Remarque: Le câble RCA n'est pas fourni et doit être acheté séparément.

3. Branchez votre casque dans la prise audio située sur le côté du haut-parleur droit. Pour régler le volume du casque,

utilisezlebouton de réglage du volume situé à l'avant du haut-parleur droit.

3.5mm

Français 10

AJUSTEMENT DU VOLUME

Pour régler le volume des haut-parleurs, utilisez le bouton

central du haut-parleur droit. Tournez dans le sens horaire

(sens antihoraire) pour augmenter (diminuer) le volume.

RÉGLER LES BASSES

Réglez le niveau des basses en tournant le bouton de

contrôle des basses situé à l'arrière du caisson debasses.

Tournez le bouton des basses vers la droite pour

augmenter la profondeur des basses et vers la gauche

pour la réduire.

Bass Volume
