Leuze electronic SET-AC-MLX-2SA User manual

MOUNTING INSTRUCTIONS MONTAGEANLEITUNG DE MOUNTING INSTRUCTIONS EN

SET-AC MUTING SENSOR SETS FOR MLD SET-AC MUTING SENSOR SETS FÜR MLD SET-AC MUTING SENSOR SETS FOR MLD

© Leuze electronic GmbH + Co. KG, In der Braike 1, 73277 Owen, Germany, Phone: +49 (0) 7021/573-0, Fax: -199, [email protected], www.leuze.com We reserve the right to make changes 2012/03 Art.-No. 607435

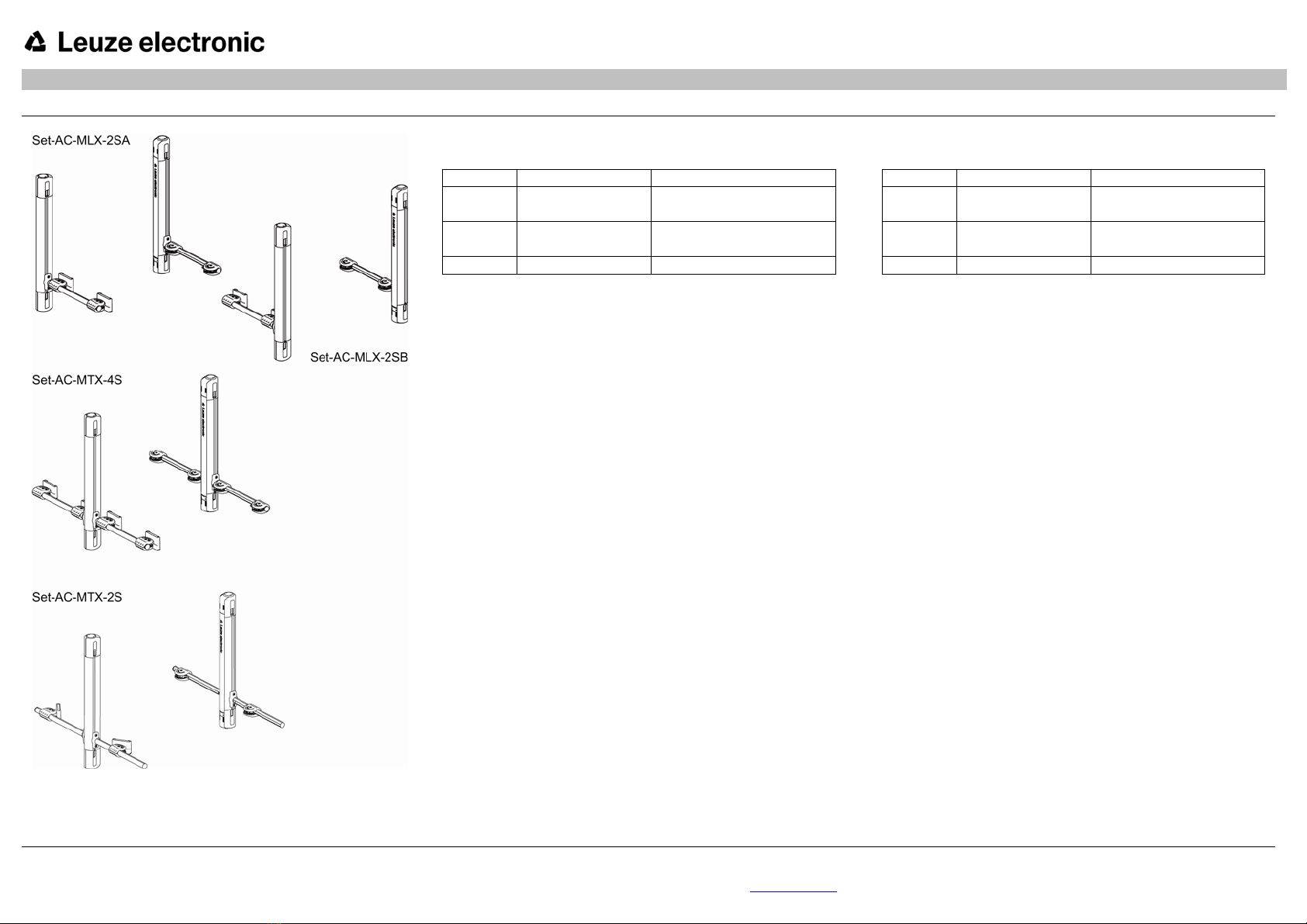

Mit den Muting-Sensor-Sets für MLD realisieren Sie folgende

Muting-Arten:

rt-Nr.

rt-Nr. Muting-

426520

426521 Set-AC-MLX-2SA

Set-AC-MLX-2SB 2-Sensor-Sequenziell-

Muting (vormontiert)

426522 Set-AC-MTX-4S 4-Sensor-Sequenziell-

Muting (vormontiert)

426524 Set-AC-MTX-2S 2-Sensor-Parallel-Muting

Das Set-AC-MLX-2SA / Set-AC-MLX-2SB enthält:

2 Halterungen

2 Sensoreinheiten (PRK 25B/4D.3,xy -S12), Reichweite 8m

2 Reflektoreinheiten

inkl. Schrauben und Nutensteine

Das Set-AC-MTX-4S enthält:

4 Halterungen

4 Sensoreinheiten (PRK 25B/4D.3,xy -S12), Reichweite 8m

4 Reflektoreinheiten

inkl. Schrauben und Nutensteine

Das Set-AC-MTX-2S enthält:

4 Halterungen

2 Sensoreinheiten (PRK 25B/4D.3,xy -S12), Reichweite 8m

2 Reflektoreinheiten

inkl. Schrauben und Nutensteine

Legen Sie für die Montage folgende Werkzeuge bereit:

Inbusschlüssel Größe 4, 5, Kreuzschlitzschraubendreher

With the Muting Sensor Set for MLD, you can implement the

following types of muting:

Part No. Part No. Muting type

426520

426521 Set-AC-MLX-2SA

Set-AC-MLX-2SB 2-sensor sequential

muting (pre-mounted)

426522 Set-AC-MTX-4S 4-sensor sequential

muting (pre-mounted)

426524 Set-AC-MTX-2S 2-sensor parallel muting

Set-AC-MLX-2SA / Set-AC-MLX-2SB includes:

2 mounting brackets

2 sensor units (PRK 25B/4D.3,xy -S12), Range 8m

2 reflector units

incl. screws and sliding blocks

Set-AC-MTX-4S includes:

4 mounting brackets

4 sensor units(PRK 25B/4D.3,xy -S12), Range 8m

4 reflector units

incl. screws and sliding blocks

Set-AC-MTX-2S includes:

4 mounting brackets

2 sensor units(PRK 25B/4D.3,xy -S12), Range 8m

2 reflector units

incl. screws and sliding blocks

For installation, have the following tools ready:

Size 4 & 5 Allen keys, Phillips screwdriver

MOUNTING INSTRUCTIONS MONTAGEANLEITUNG DE MOUNTING INSTRUCTIONS EN

SET-AC MUTING SENSOR SETS FOR MLD SET-AC MUTING-SENSOR-SETS FÜR MLD SET-AC MUTING SENSOR SETS FOR MLD

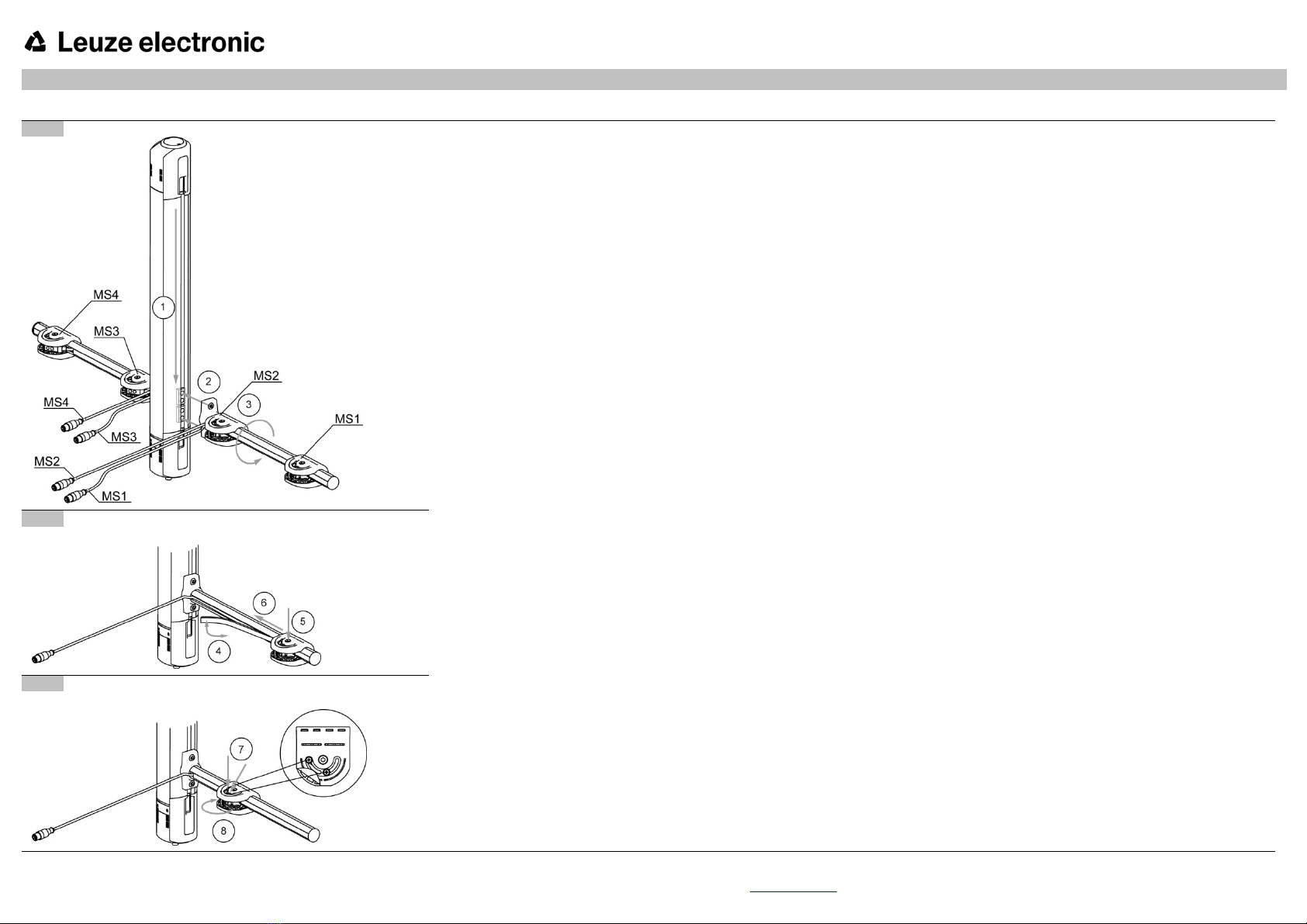

Step 1

Schritt 1: Justieren Sie Höhe und Neigung der Sensoren

bzw. Reflektoren.

Führen Sie je 2 Nutensteine in die Nuten ein (1)

Schrauben Sie die Arme in der vorgesehenen Höhe an

die Nutensteine (2).

Ziehen Sie die Schrauben zunächst nicht ganz fest.

Justieren Sie die Neigung der Sensoren bzw. Reflektoren

durch Drehen der Arme (3).

Ziehen Sie die Schrauben fest.

Nur Set-AC-MTX-2S

Schritt 2: Positionieren Sie die Sensoren bzw. Reflektoren.

Lösen Sie die Kanalabdeckung (4).

Lösen Sie die Inbusschraube (5)

Positionieren Sie Sensoren bzw. Reflektoren durch Ver-

schieben in Achsrichtung (6).

Ziehen Sie die Inbusschraube nach dem Ausrichten

wieder fest (5)

Schneiden Sie die Kanalabdeckung passend zurecht

und setzen Sie sie wieder ein (4).

Schritt 3: Richten Sie die Sensoren und Reflektoren aus.

Lösen Sie die beiden Kreuzschlitzschrauben (7).

Stellen Sie den korrekten Winkel der Sensoren bzw. Reflek-

toren durch Drehen ein (8).

Ziehen Sie die Kreuzschlitzschrauben nach dem

Ausrichten fest (7).

Step 1: Adjust the height and pitch of the sen-

sors/reflectors.

Guide two sliding blocks into each of the slots (1)

Screw the arms into the sliding blocks at the intended

height (2).

Do not initially fully tighten the screws.

Adjust the pitch of the sensors/reflectors by turning

the arms (3).

Tighten the screws.

Set-AC-MTX-2S only

Step 2: Position the sensors/reflectors.

Loosen the duct cover (4).

Loosen the Allen screw (5)

Position the sensors/reflectors by moving in the axial

direction (6).

After aligning, retighten the Allen screw (5)

Cut the duct cover to the appropriate length and

remount (4).

Step 3: Align the sensors and reflectors.

Loosen the two Phillips screws (7).

Turn to set the correct angle of the

sensors/reflectors (8).

After aligning, retighten the Phillips screws (7).

Step 2

Step 3
