Ledon EXPLORE Bering User manual

500024

100 cm 90 cm 1+ 2 5H 373 x 298 x 211 cm

(LxWxH)

673 x 631 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

Bering

Revision: 1.0

Date: March 15, 2017

MAX

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Height • Höhe • Højde (*) Area • Fläche • Areal

A ≤60 cm 4,8 m2

B 90 cm 20,0 m2

C(**)100 cm 4,4 m2

Total 29,2 m2

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

373 cm

298 cm

631 cm

673 cm

211 cm

Floor: 90 cm

A A

170531 +

250,014

169026 +

250,014

169027 +

250,014

169023 +

250,014

170210

170179

170101

170501 +

200,1832

170160

170140

170174

170175

170532

170533

170198

160031

170534

170137

160136

170125

169022 +

250,014

169021 +

250,014

160005 +

160009 +

160010 +

160020 +

160030

169028 +

250,014

170531 +

250,014

Components overview

Bauteileübersicht • Komponentoversigt

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are 25x25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm.

Alle huller uden anden angivet dimension er 25x25 cm.

Digging depths • Grabtiefen • Gravedybder:

60 cm

105,6 cm

109 cm

171 cm

52,8 cm52,8 cm

161,5 cm210,5 cm

60,8 cm

105,6 cm

182 cm

105,6 cm

153,8 cm

105,6 cm

52,8 cm

60 x 30 cm

52,8 cm

121,5 cm 121,5 cm

Scale/Maßstab/skala 1:50

Assembly

Montage • Montage

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

170531

169023

169022

1A 1D

169027

169026

169028

169021

Assembly

Montage • Montage

160030

160031

160030

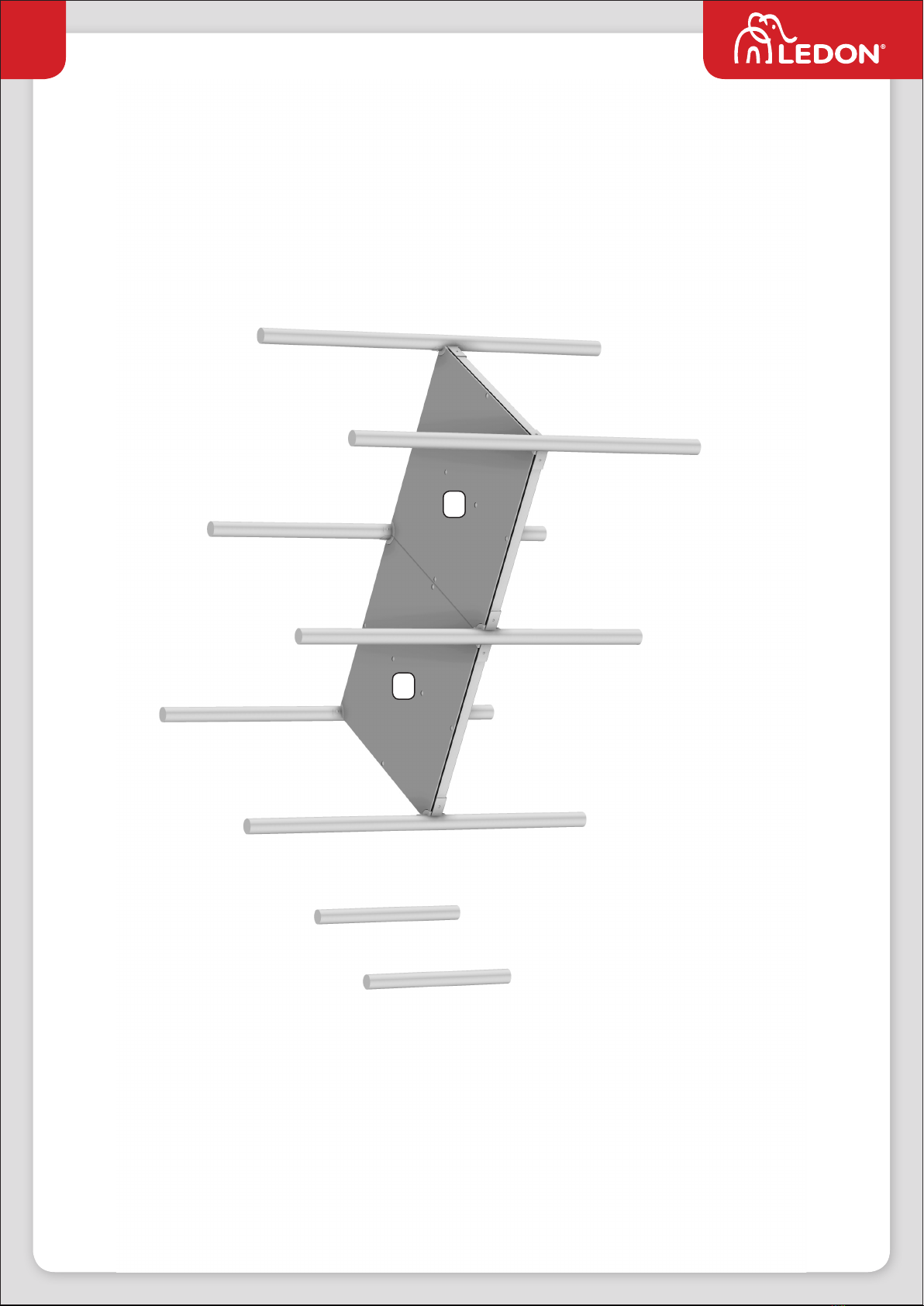

Assembly

Montage • Montage

Assembly

Montage • Montage

5A+5E

5A+5D

Assembly

Montage • Montage
